🔥 内容介绍

光纤激光器以其优异的性能，如高效率、紧凑结构和单模输出，在众多领域得到广泛应用。被动调Q技术作为一种简便有效的调制方法，能够产生高能量、短脉冲的激光输出，进一步拓展了光纤激光器的应用范围。本文将深入探讨光纤激光器被动调Q过程的速率方程模型，并利用Matlab进行数值模拟，分析不同参数对调Q脉冲特性（如脉冲宽度、重复频率、峰值功率等）的影响。

一、被动调Q光纤激光器的速率方程模型

被动调Q光纤激光器通常采用饱和吸收体（例如掺铒光纤或半导体可饱和吸收镜，SESAM）作为调Q元件。其工作原理是利用饱和吸收体的非线性吸收特性，在激光腔内形成一个动态的“光闸”，从而实现激光脉冲的产生。描述该过程的主要速率方程如下：

光子数方程:

dN/dt = (G - L - α(N) )N + R_sp

其中，N代表光子数，G为增益系数，L为腔损耗，α(N)为饱和吸收体的吸收系数，R_sp为自发辐射噪声项。增益系数G通常与反转粒子数密度N2相关，可表示为G = σg N2，其中σg为增益截面，N2为上能级粒子数密度。

反转粒子数密度方程:

dN2/dt = R_p - (G + γ)N2 - N2/τ2

其中，R_p为泵浦速率，γ为非辐射跃迁速率，τ2为上能级寿命。

饱和吸收体吸收系数:

饱和吸收体的吸收系数α(N)是一个非线性函数，通常采用饱和吸收模型来描述：

α(N) = α0 / (1 + N/Ns)

其中，α0为小信号吸收系数，Ns为饱和光子数。

上述方程组是一个复杂的非线性动力学系统，其解析解难以获得。因此，需要采用数值方法进行求解。Matlab作为一种强大的数值计算工具，提供了丰富的函数库，可以有效地模拟被动调Q光纤激光器的动力学行为。

二、Matlab实现及参数设置

利用Matlab的ode45函数，我们可以对上述速率方程进行数值求解。具体的Matlab代码如下（示例）：

% 参数设置 % 数值求解 [t, N] = ode45(@rate_equations, [0, 1e-3], [1e12]); % 初始条件 % 结果绘图 plot(t, N(:,1)); xlabel('时间 (s)'); ylabel('光子数'); title('被动调Q光纤激光器光子数');

上述代码仅为一个简化的示例，实际应用中需要根据具体的激光器参数进行调整。例如，可以考虑更复杂的增益饱和模型，以及更精确的饱和吸收模型。此外，可以引入腔内色散等因素，更精确地模拟激光脉冲的形状。

三、结果分析与讨论

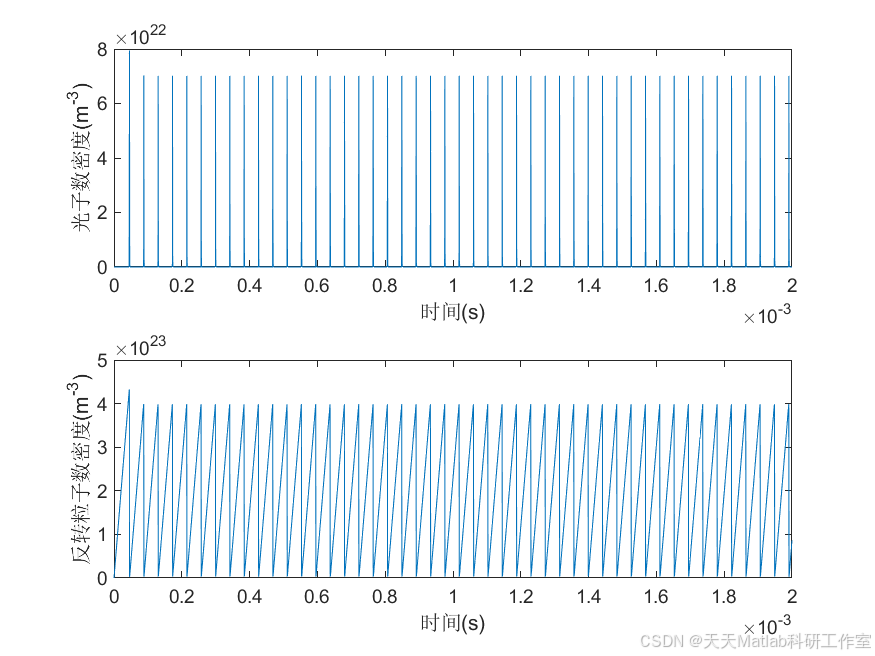

通过运行Matlab代码，可以得到光子数随时间的变化曲线。该曲线能够清晰地反映被动调Q光纤激光器的脉冲特性，例如脉冲宽度、重复频率和峰值功率等。通过改变不同的参数，例如泵浦功率、小信号吸收系数、饱和光子数等，可以分析这些参数对脉冲特性的影响。

例如，增加泵浦功率可以导致脉冲能量的增加和重复频率的提高；增加小信号吸收系数可以缩短脉冲宽度，但可能降低重复频率；增加饱和光子数则可能导致更长的脉冲宽度和更低的峰值功率。通过系统地改变这些参数并分析结果，可以优化激光器的设计，以获得理想的脉冲特性。

此外，还可以将该模型扩展到考虑更复杂的物理过程，例如高阶非线性效应、空间效应等，从而获得更精确的模拟结果。

四、结论

本文介绍了被动调Q光纤激光器的速率方程模型，并利用Matlab进行了数值模拟。通过改变不同的参数，可以分析其对脉冲特性的影响。该模型为光纤激光器的设计和优化提供了一种有效的工具。未来工作可以集中在更复杂的模型建立和更精确的数值模拟上，以进一步提升光纤激光器的性能。同时，将此模型与实验结果进行对比验证也是重要的后续研究方向。这将有助于更深入地理解被动调Q光纤激光器的物理机制，并为其在实际应用中的优化提供更可靠的理论指导。
