🔥 内容介绍

并行RLC电路是电路分析与设计中一个重要的基础电路，其在电力系统、电子通信以及信号处理等领域都有广泛的应用。理解并行RLC电路的共振特性对于优化电路性能、提高系统效率至关重要。本文将基于Matlab软件，对并行RLC电路进行模拟，深入分析其共振特性，并探讨影响共振频率和品质因数的因素。

一、并行RLC电路模型及数学描述

一个典型的并行RLC电路由一个电阻R、一个电感L和一个电容C并联组成。其输入为一个正弦交流电源。根据基尔霍夫电流定律(KCL)，电路的总电流等于各个支路电流之和。假设输入电压为 u(t) = U_m sin(ωt)，则各支路电流分别为：

• 电阻电流: i_R(t) = u(t) / R = (U_m / R) sin(ωt)

• 电感电流: i_L(t) = (U_m / ωL) cos(ωt)

• 电容电流: i_C(t) = ωCU_m cos(ωt)

总电流为: i(t) = i_R(t) + i_L(t) + i_C(t) = (U_m / R) sin(ωt) + (U_m / ωL) cos(ωt) + ωCU_m cos(ωt)

为了简化分析，我们可以将电流表示为相量形式。则输入电压的相量为 U = U_m∠0°，各支路电流的相量分别为：

• 电阻电流相量: I_R = U / R

• 电感电流相量: I_L = U / (jωL)

• 电容电流相量: I_C = jωCU

总电流相量为: I = I_R + I_L + I_C = U (1/R + jωC - j/ωL) = UY

其中，Y = 1/R + jωC - j/ωL 为电路的导纳。

共振发生在总电流相量幅值达到极小值时，即电路的阻抗达到极大值。这对应于电路的虚部为零，即：

ωC - 1/(ωL) = 0

由此可以求得共振角频率: ω_0 = 1/√(LC)，对应的共振频率为: f_0 = 1/(2π√(LC))

电路的品质因数Q定义为共振频率下电抗与电阻之比，反映了电路选择性的好坏：

Q = R√(C/L)

二、Matlab模拟与结果分析

利用Matlab可以方便地模拟并行RLC电路的特性。以下代码模拟了不同参数下并行RLC电路的频率响应：

title('并行RLC电路频率响应');
grid on;


% 计算共振频率和品质因数
w0 = 1/sqrt(L*C);
f0 = w0/(2*pi);
Q = R*sqrt(C/L);

fprintf('共振频率 f0 = %.2f Hz\n', f0);
fprintf('品质因数 Q = %.2f\n', Q);

该代码首先定义了电路参数，然后计算不同频率下的导纳和阻抗，最后绘制了电流幅值与频率的关系曲线，并计算了共振频率和品质因数。 通过改变R, L, C的值，我们可以观察到共振频率和品质因数的变化，从而验证理论分析结果。 例如，增大电阻R会降低品质因数，使得共振峰变宽；增大电感L或电容C会降低共振频率。

三、结论与讨论

本文通过Matlab模拟，对并行RLC电路的共振特性进行了深入分析。模拟结果与理论分析相符，验证了共振频率和品质因数与电路参数之间的关系。 该分析结果对于实际电路设计具有重要的指导意义，例如，可以通过调整电路参数来控制共振频率和带宽，实现对特定频率信号的选择或抑制。

此外，本文的模拟仅考虑了理想的电路元件。在实际应用中，需要考虑元件的寄生参数，例如电感的电阻和电容的等效串联电阻，这些因素会对电路的共振特性产生影响。未来的研究可以进一步考虑这些因素，建立更精确的电路模型，并进行更深入的分析。 此外，还可以将此方法扩展到更复杂的电路结构，例如多谐振电路，以研究其更丰富的动态特性。 最终目标是为电力系统中的电路设计和优化提供更可靠的理论基础和更有效的计算工具。

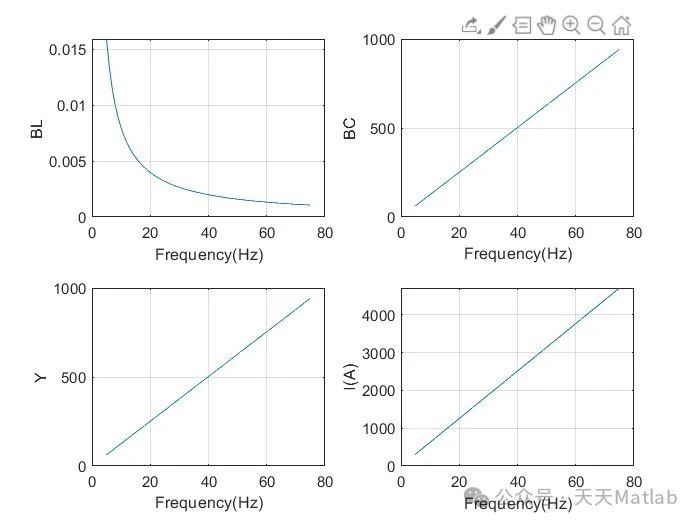

⛳️ 运行结果

🔗 参考文献

[1] 张天瑜.基于MATLAB的RLC阻尼振荡电路仿真分析[J].安徽电气工程职业技术学院学报, 2007, 12(1):5.DOI:10.3969/j.issn.1672-9706.2007.01.032.

[2] 马壮.基于Matlab的典型二阶RLC振荡电路实验教学仿真[J].实验室研究与探索, 2016, 35(10):4.DOI:10.3969/j.issn.1006-7167.2016.10.024.
