🔥 内容介绍

无人机在近年来得到了广泛应用，其灵活性和高效性使其在众多领域展现出巨大潜力，例如物流配送、环境监测、灾难救援等等。路径规划作为无人机航行的基础问题，直接影响着其飞行效率和任务完成度。传统的路径规划算法往往难以处理复杂环境中的障碍物以及无人机自身的运动约束，导致规划出的路径不够平滑、安全性和效率性较低。

为了克服这些问题，本文提出了一种基于灰狼算法和B样条曲线优化的三维路径规划方法，该方法能够在复杂的三维环境中规划出安全、高效且平滑的无人机飞行路径。

一、问题描述

无人机三维路径规划问题可以描述为：给定一个三维空间内的起点、终点和障碍物信息，以及无人机的动力学约束，求解一条从起点到终点的最优路径，该路径需满足以下要求：

安全性：路径不得与障碍物发生碰撞。
效率性：路径长度应尽可能短。
平滑性：路径应尽可能平滑，避免频繁的转向和加减速。

二、算法概述

本文提出的路径规划方法主要包含两个阶段：

1. 灰狼算法路径搜索:

利用灰狼算法在三维空间中搜索出一条初始路径。灰狼算法是一种模拟自然界中狼群捕食行为的群智能优化算法，具有较强的全局搜索能力和局部搜索能力。
该算法通过定义适应度函数来评估路径质量，并根据适应度函数值来引导狼群进行搜索，最终得到一条满足安全性约束的初始路径。

2. B样条曲线优化:

利用B样条曲线对灰狼算法搜索得到的初始路径进行优化，得到一条更加平滑且安全的路径。B样条曲线具有良好的局部控制特性，可以通过调节控制点来改变曲线的形状，同时保证曲线的连续性和光滑性。
该算法通过对B样条曲线控制点进行优化，使路径满足安全性约束，并尽量减少路径长度。

三、算法实现细节

1. 灰狼算法

算法步骤:
1. 初始化狼群，并随机生成狼群个体的位置，即初始路径。
2. 计算每个狼群个体的适应度值，适应度值由路径长度和路径安全性评估得出。
3. 根据适应度值，更新狼群个体的位置，即更新路径。
4. 重复步骤2-3，直到满足停止条件，如达到最大迭代次数或适应度值达到预设阈值。
适应度函数设计:

适应度函数用来评估路径的质量，可以采用以下公式进行计算：

fitness = λ * path_length + (1 - λ) * safety_score

其中，path_length表示路径长度，safety_score表示路径安全性得分，λ为权重系数，用于平衡路径长度和安全性之间的权重。
安全性评估:

路径安全性评估可以通过检测路径与障碍物的距离来实现。如果路径与障碍物之间的距离小于安全距离阈值，则该路径被判定为不安全。

2. B样条曲线优化

B样条曲线参数:

B样条曲线由控制点和阶数决定。控制点决定了曲线的形状，阶数决定了曲线的平滑度。
优化策略:

利用优化算法对B样条曲线的控制点进行优化，使路径满足安全性约束，并尽量减少路径长度。优化算法可以采用遗传算法、粒子群算法等。
目标函数设计:

目标函数用于评估B样条曲线的优化效果，可以采用以下公式进行计算：

objective_function = λ * path_length + (1 - λ) * safety_score + η * smoothness_score

其中，path_length表示路径长度，safety_score表示路径安全性得分，smoothness_score表示路径平滑度得分，λ和η为权重系数，用于平衡路径长度、安全性和平滑度之间的权重。

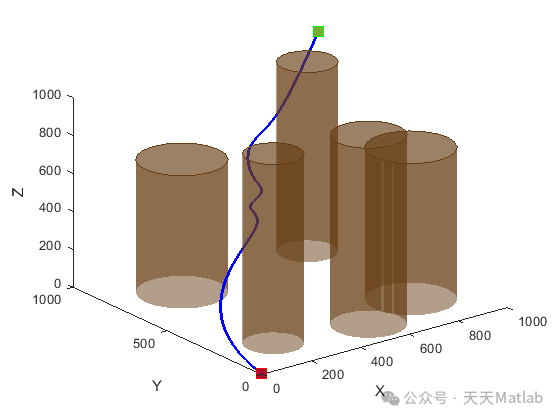

四、Matlab代码

%制点 % 灰狼算法路径搜索 [best_path] = gray_wolf_algorithm(start_point, end_point, obstacle_list, num_wolves, max_iteration, lambda, safety_distance); % B样条曲线优化 [optimized_path] = b_spline_optimization(best_path, b_spline_order, b_spline_control_points, safety_distance); % 绘制路径 figure; hold on; plot3(optimized_path(:, 1), optimized_path(:, 2), optimized_path(:, 3), 'r-', 'LineWidth', 2); plot3(start_point(1), start_point(2), start_point(3), 'g*', 'MarkerSize', 10); plot3(end_point(1), end_point(2), end_point(3), 'b*', 'MarkerSize', 10); for i = 1:size(obstacle_list, 1) plot3(obstacle_list(i, 1:3), obstacle_list(i, 4:6), 'k'); end xlabel('X'); ylabel('Y'); zlabel('Z'); title('无人机三维路径规划'); hold off; % 灰狼算法函数 function [best_path] = gray_wolf_algorithm(start_point, end_point, obstacle_list, num_wolves, max_iteration, lambda, safety_distance) % 初始化狼群 wolves = initialize_wolves(start_point, end_point, num_wolves); % 迭代优化 best_path = wolves(1).path; best_fitness = fitness(best_path, start_point, end_point, obstacle_list, lambda, safety_distance); for i = 1:max_iteration % 更新狼群位置 wolves = update_wolves(wolves, start_point, end_point, obstacle_list, lambda, safety_distance); % 更新最优路径 for j = 1:num_wolves current_fitness = fitness(wolves(j).path, start_point, end_point, obstacle_list, lambda, safety_distance); if current_fitness < best_fitness best_fitness = current_fitness; best_path = wolves(j).path; end end end end % B样条曲线优化函数 function [optimized_path] = b_spline_optimization(best_path, b_spline_order, b_spline_control_points, safety_distance) % 设置B样条曲线控制点 if isempty(b_spline_control_points) b_spline_control_points = best_path; end % 利用优化算法优化控制点 % ... % 生成B样条曲线路径 optimized_path = b_spline(b_spline_control_points, b_spline_order); end % 其他辅助函数（省略）
