本文详细介绍了GPS多重相关器在现代定位系统中的重要性，通过Matlab仿真来模拟和优化其性能，涵盖了信号模型、噪声处理和算法选择等内容，以提升GPS的精度和鲁棒性，同时强调了仿真在教育和训练中的作用。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

✅作者简介：热爱科研的Matlab仿真开发者，修心和技术同步精进，matlab项目合作可私信。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知。

更多Matlab完整代码及仿真定制内容点击👇

智能优化算法神经网络预测雷达通信无线传感器电力系统

信号处理图像处理路径规划元胞自动机无人机

🔥 内容介绍

在现代社会中，全球定位系统（GPS）已经成为人们生活中不可或缺的一部分。无论是在导航、交通管理还是军事领域，GPS都发挥着重要的作用。而要确保GPS系统的准确性和可靠性，多重相关器仿真是不可或缺的一项技术。

多重相关器是GPS接收机中的一个重要组件，用于接收和处理来自卫星的信号。它通过将接收到的信号与已知的GPS信号进行比较和相关，来计算出接收机与卫星之间的距离差。这个距离差进一步用于计算接收机的位置和时间。

为了确保多重相关器的准确性，仿真是一个必要的步骤。通过仿真，我们可以模拟实际的GPS信号和噪声，并评估多重相关器在不同条件下的性能。这样可以帮助我们优化和改进GPS系统，以提高其定位精度和鲁棒性。

在进行GPS多重相关器仿真时，有几个关键的方面需要考虑。首先是信号模型。我们需要准确地模拟GPS信号的特性，包括频率、幅度和相位等。其次是噪声模型。由于GPS信号在传输过程中会受到各种干扰和噪声的影响，我们需要模拟这些噪声，以评估多重相关器的性能。最后是仿真算法。我们需要选择合适的算法来计算多重相关器的输出，以获得准确的距离差和位置信息。

在进行GPS多重相关器仿真时，我们还需要考虑不同的场景和条件。例如，城市环境和开放空旷的乡村地区之间的信号传播特性会有所不同。此外，天气条件、信号遮挡和多径效应等因素也会对GPS信号的传输和接收造成影响。因此，我们需要在仿真中考虑这些因素，以获得更准确和可靠的结果。

通过GPS多重相关器仿真，我们可以评估不同算法和参数设置对GPS系统性能的影响。这有助于我们优化GPS接收机的设计和配置，以满足不同应用场景的需求。例如，在城市环境中，由于信号遮挡和多径效应的影响，我们可以通过仿真找到更好的算法和参数设置，以提高定位精度和可靠性。

此外，GPS多重相关器仿真还可以用于教育和培训目的。通过仿真，学生和工程师可以更好地理解GPS系统的原理和工作方式。他们可以通过调整参数和观察仿真结果，深入了解多重相关器的性能和特性。

总之，GPS多重相关器仿真是确保GPS系统准确性和可靠性的重要步骤。通过仿真，我们可以评估和优化GPS系统的性能，以满足不同应用场景的需求。同时，仿真还可以用于教育和培训，帮助人们更好地理解和应用GPS技术。随着技术的不断进步，我们相信GPS多重相关器仿真将在未来发展中发挥更重要的作用。

GpsMultiCorrelator 是一个 MATLAB 类，包含以下功能所需的属性和方法：

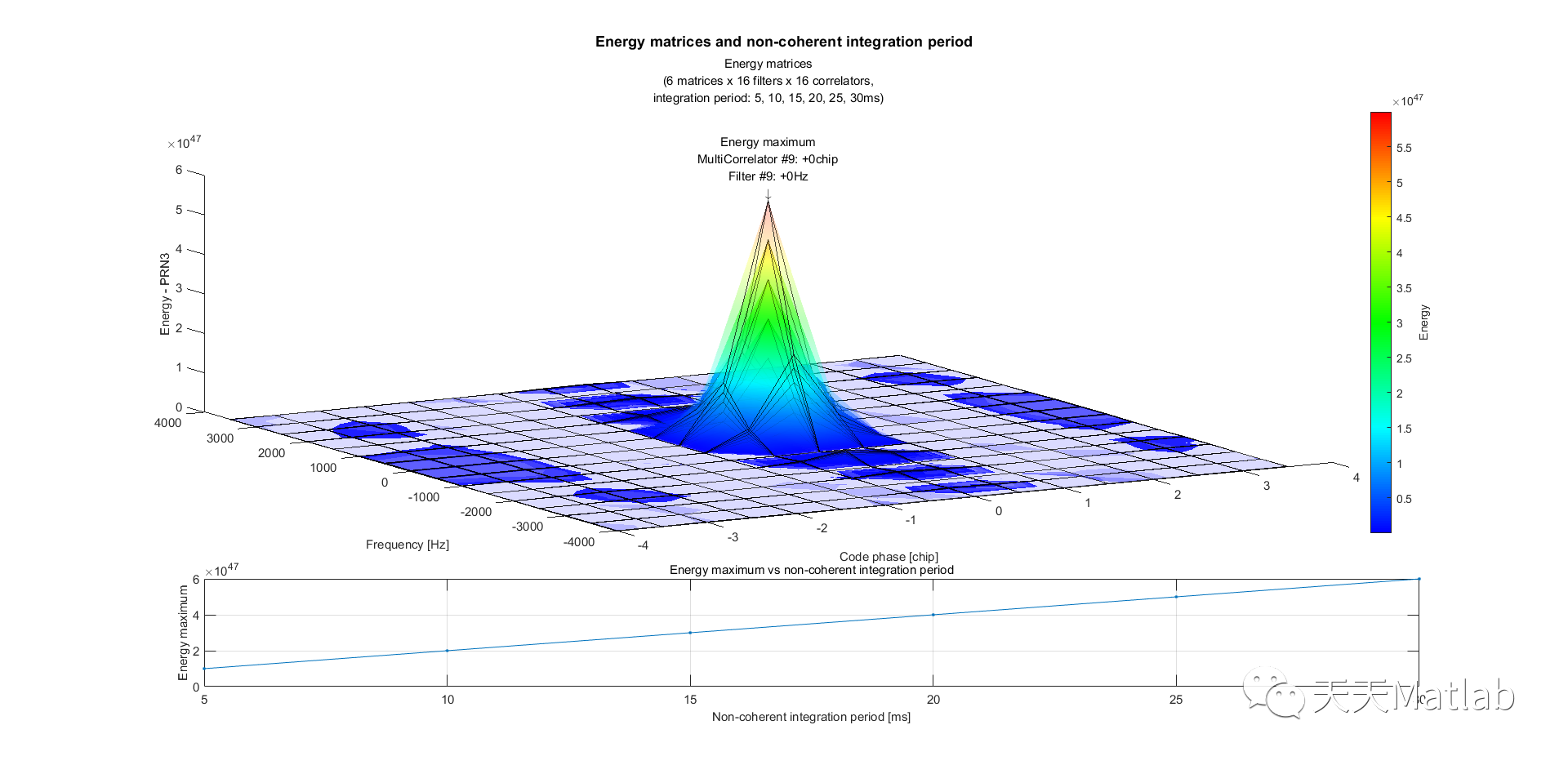

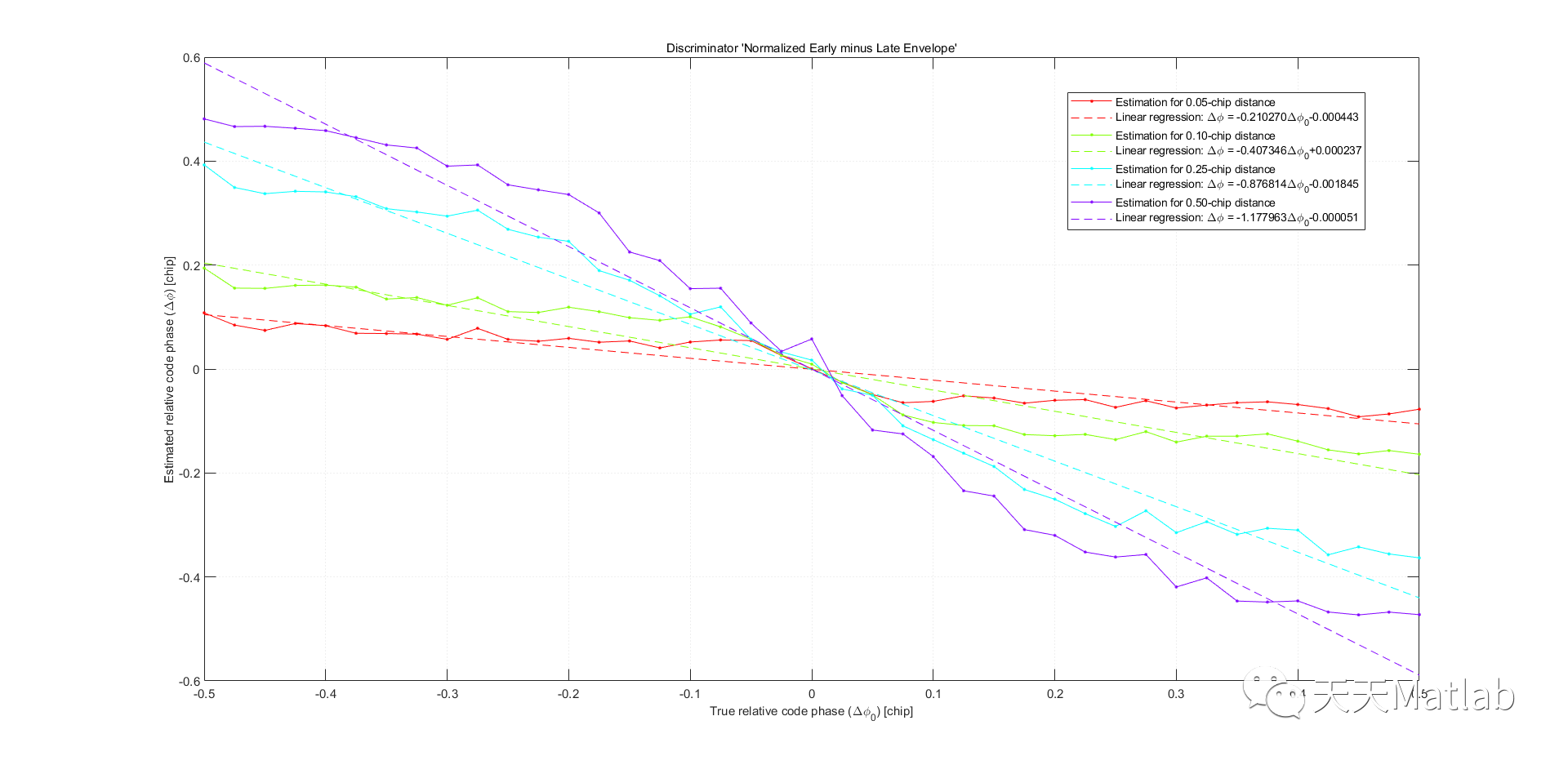

根据接收信号的假设（PRN、多普勒和码相位）设置本地信号，相关器特性的定义，根据滤波器频率、相关器码相位、积分周期和在积分周期结束时应用的码相位增量，将接收到的信号注入为复杂的时间值（有关 GPS 信号的合成，请参阅 GpsSignals 类），对于定义的滤波器频率和相关器码相位以及非相干积分周期，能量矩阵的计算，考虑更新下一个矩阵相关器码相位的码相位增量，对于定义的相关器码相位和 1ms 的相干积分周期，计算同相/正交分量，通过非相干和相干方法的估计，应用于同相/正交分量，通过基于早期、即时和晚期相关器的鉴别器估计码相位，应用于同相/正交分量。

📣 部分代码

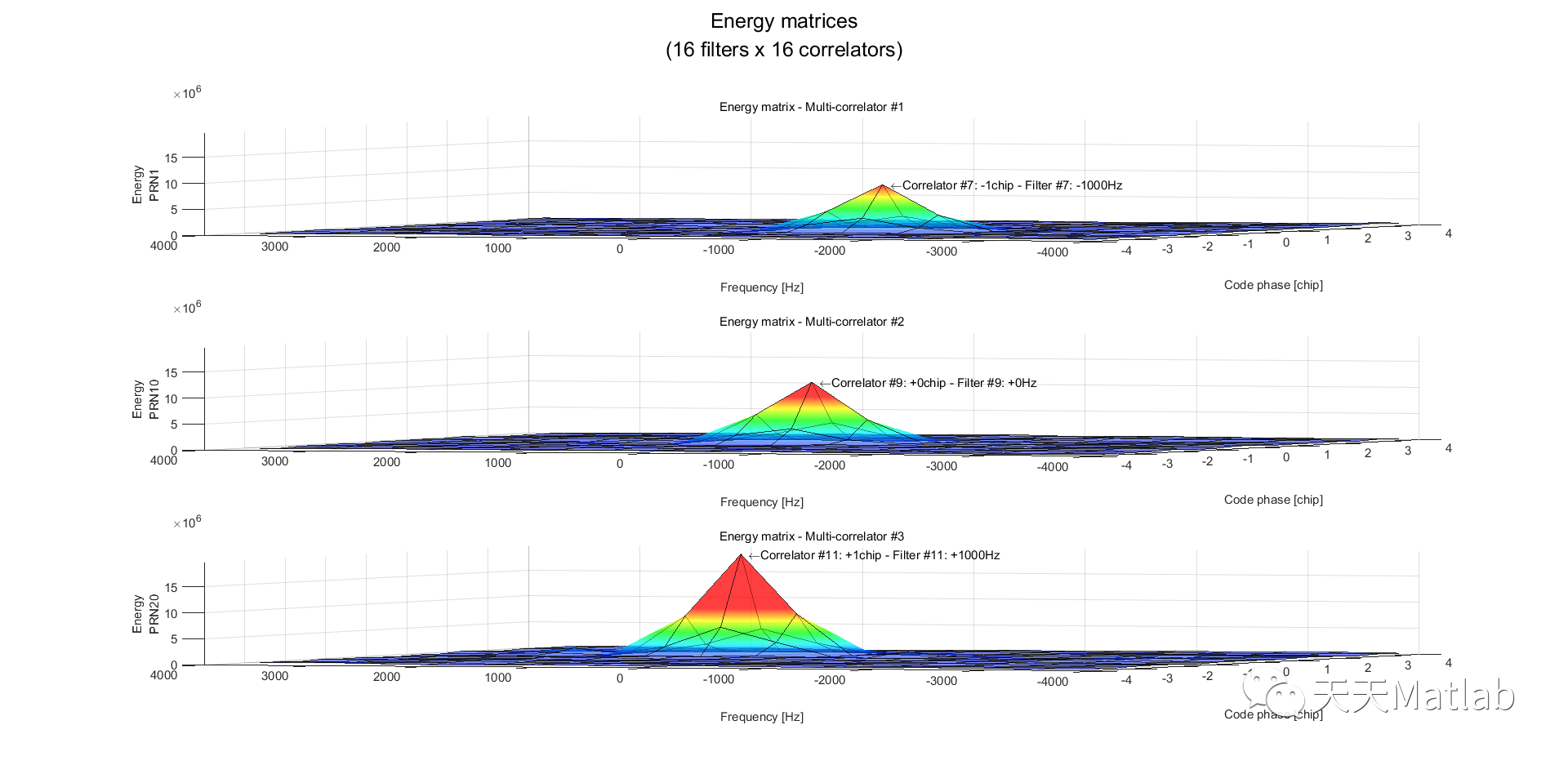

%% Example 'GpsMultiCorrelator' #4: Generation of energy matrices by three multi-correlators%  %  Generation, by three multi-correlators, of an energy matrices resulting from the accumulation of non-coherent correlation results between:%  - A received signal including three GPS signals,%  - Three local signals with the same PRN and Doppler/code phase covered by energy matrix filter/correlator hypotheses.% ParametersSamplingPeriod    = 100e-9;CarrierFrequency  = 0;PRN               = [1 10 20];CN0               = [43 45 47];Dopplers          = [-1e3 0 +1e3];CodePhases        = [-1 0 +1];Duration          = 20e-3;% Creation of 'GpsSignals' objectGPS = ...    GpsSignals('SamplingPeriod',   SamplingPeriod,...               'CarrierFrequency', CarrierFrequency,...               'NextValues',       'add',...               'PRN',              PRN,...               'CN0',              CN0,...               'Doppler',          Dopplers,...               'CodePhase',        CodePhases);for n = 1:numel(PRN)        % Creation of 'GpsMultiCorrelator' object    MultiCorrelators(n) = ...        GpsMultiCorrelator('SamplingPeriod',               SamplingPeriod,...                           'CarrierFrequency',             CarrierFrequency,...                           'FilterFrequencies',            -4000:500:+4000-500,...                           'CorrelatorCodePhases',         -4:0.5:+3.5,...                               'PRN',                          PRN(n),...                           'Doppler',                      0,...                           'CodePhase',                    0,...                           'NonCoherentIntegrationPeriod', inf); %#ok<SAGROW>                    end% Update of GPS signalsGPS.update('Duration',Duration);% Correlation              for n = 1:numel(PRN)    MultiCorrelators(n).correlate(GPS.Values);    MultiCorrelators(n).finalize();end% FigureFigure = ...    figure('Color','w','Name','');      % MapMap = hsv;Map = Map(1:find(diff(Map(:,1))>0,1,'first'),:);Map = [Map;0 0 1];% Energy maximumMaximum = 0;for n = 1:numel(PRN)    % Creation of axes    Axes(n) = subplot(numel(PRN),1,n); %#ok<SAGROW>    % Display of energy matrix         [CorrelatorCodePhases,FilterFrequencies] = meshgrid(MultiCorrelators(n).EnergyMatrices.CodePhases,MultiCorrelators(n).EnergyMatrices.Frequencies);    surf(Axes(n),CorrelatorCodePhases,FilterFrequencies,MultiCorrelators(n).EnergyMatrices.Matrix,MultiCorrelators(n).EnergyMatrices.Matrix,...        'FaceColor','Interp','EdgeAlpha',0.75,'FaceAlpha',0.5);        % Display of maximum    [i,j] = find(eq(MultiCorrelators(n).EnergyMatrices.Matrix,max(MultiCorrelators(n).EnergyMatrices.Matrix,[],'all')));    text(MultiCorrelators(n).EnergyMatrices.CodePhases(j),MultiCorrelators(n).EnergyMatrices.Frequencies(i),MultiCorrelators(n).EnergyMatrices.Matrix(i,j),...         ['  \leftarrow',...          sprintf('Correlator #%u: %+.fchip - ',j,MultiCorrelators(n).EnergyMatrices.CodePhases(j)),...          sprintf('Filter #%u: %+.fHz',i,MultiCorrelators(n).EnergyMatrices.Frequencies(i))],...         'HorizontalAlignment','left',...         'VerticalAlignment',  'middle');    % Display of informations    title(sprintf('Energy matrix - Multi-correlator #%u',n));    xlabel('Code phase [chip]');    ylabel('Frequency [Hz]');    zlabel({'Energy',sprintf('PRN%u',PRN(n))});    % Colorbar    colormap(fliplr(Map));    % Energy maximum    Maximum = max(Maximum,[0 MultiCorrelators(n).EnergyMatrices.Matrix(i,j)]);     end% Titlesgtitle({'Energy matrices',...    sprintf('(%u filters x %u correlators)',...    numel(MultiCorrelators(n).EnergyMatrices(1).Frequencies),...    numel(MultiCorrelators(n).EnergyMatrices(1).CodePhases))});      % View updateset([Axes';findall(Axes,'type','text')],'fontsize',9);linkprop(Axes,{'CameraPosition','CameraUpVector','Xlim','Ylim','Zlim','Clim'}); set(Axes,'Zlim',Maximum);view(Axes(1),-70,+10);% Maximization of figureFigure.WindowState = 'maximized';
