【图像处理】图像的边缘检测附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

一、边缘检测的核心概念与应用价值

图像边缘是图像中灰度值发生剧烈变化的区域，是图像最基本的特征之一，它承载了图像中物体的轮廓、形状、边界等关键信息。边缘检测技术通过提取这些灰度突变区域，将复杂的图像信息简化为关键的边缘轮廓，为后续的图像分析、识别与理解提供基础支撑。

在实际应用中，边缘检测技术具有广泛的用途：在目标识别领域，通过边缘检测提取物体轮廓，可快速定位目标并区分目标与背景；在医学影像领域，对 CT、MRI 影像进行边缘检测，能清晰勾勒出器官、肿瘤等组织的边界，辅助医生进行病情诊断与治疗规划；在工业检测领域，利用边缘检测可检测产品表面的划痕、尺寸偏差等缺陷，提升产品质量管控效率；在计算机视觉领域，边缘检测是立体视觉、运动目标跟踪、图像分割等高级任务的核心预处理步骤。

二、边缘检测的基本原理

图像边缘的本质是灰度值的不连续性，从数学角度可分为两类：阶跃型边缘（灰度值从一个水平突然跃变到另一个水平）和屋顶型边缘（灰度值先逐渐上升到峰值，再逐渐下降）。边缘检测的核心思路是通过数学方法捕捉这种灰度变化，具体可分为三个关键步骤：

1. 图像平滑：由于原始图像通常存在噪声（如拍摄时的光线干扰、传感器噪声等），而噪声会导致灰度值随机波动，干扰边缘检测的准确性。因此，第一步需对图像进行平滑处理，常用的平滑方法包括高斯滤波、均值滤波等，通过抑制噪声，保留真实的灰度变化信息。

1. 梯度计算：灰度值的变化强度与方向可通过梯度来描述。梯度是一个向量，其模值表示灰度变化的强度（模值越大，边缘越明显），其方向表示灰度变化的方向（垂直于边缘方向）。在数字图像中，梯度通常通过差分运算近似计算，常用的梯度算子包括 Sobel 算子、Prewitt 算子等。

1. 边缘定位与阈值处理：通过梯度计算得到的梯度图中，不仅包含真实边缘的高梯度值区域，还存在一些因噪声残留或灰度缓慢变化产生的低梯度值区域。因此，需要设定一个阈值，将梯度模值大于阈值的区域判定为边缘，小于阈值的区域判定为背景，从而实现边缘的精准定位。

三、经典边缘检测算法详解

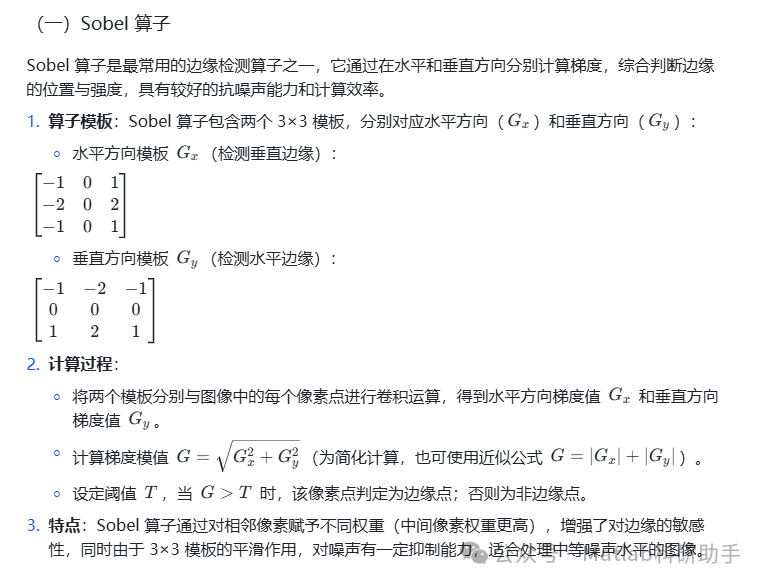

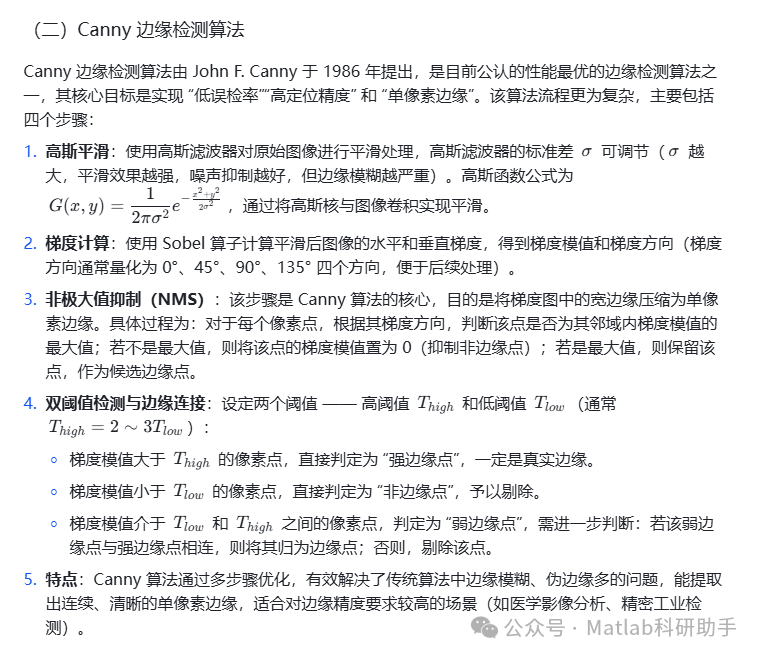

四、边缘检测的实现流程与案例分析

（一）标准实现流程（以 OpenCV 为例）

以常用的计算机视觉库 OpenCV 为例，边缘检测的典型实现步骤如下：

1. 图像读取与预处理：

• 使用 cv2.imread() 函数读取图像，若为彩色图像，通过 cv2.cvtColor() 转换为灰度图像（边缘检测通常基于灰度图像进行）。

• 对灰度图像进行高斯平滑，使用 cv2.GaussianBlur() 函数，设置合适的高斯核大小（如 (5,5)）和标准差

  σ

  （如 1.4）。

1. 边缘检测算法执行：

• 若使用 Sobel 算子：调用 cv2.Sobel() 函数，分别计算水平和垂直梯度，再通过公式计算梯度模值，最后使用 cv2.threshold() 进行阈值处理，得到边缘图像。

• 若使用 Canny 算法：直接调用 cv2.Canny() 函数，输入平滑后的图像、高阈值和低阈值（如阈值分别设为 100 和 200），直接输出边缘图像。

1. 结果显示与保存：使用 cv2.imshow() 函数显示原始图像与边缘检测结果，通过 cv2.imwrite() 保存边缘图像。

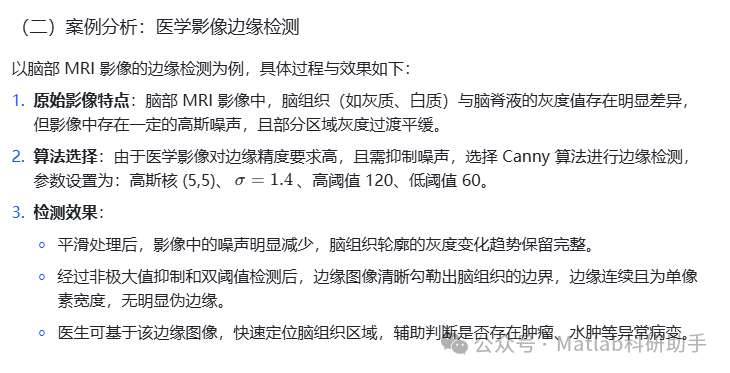

五、边缘检测技术的发展趋势

（一）结合深度学习的边缘检测

传统边缘检测算法依赖手工设计的算子（如 Sobel、Canny），对复杂场景（如光照变化、遮挡、模糊图像）的适应性较差。近年来，基于深度学习的边缘检测技术成为研究热点，其核心思路是通过神经网络自动学习图像的边缘特征，主要包括：

1. 全卷积网络（FCN）-based 方法：通过 FCN 对图像进行像素级分类，将每个像素判定为 “边缘” 或 “非边缘”，实现端到端的边缘检测，如 HED（Holistically-Nested Edge Detection）模型，通过多尺度特征融合，提升边缘检测的精度与鲁棒性。

1. Transformer-based 方法：利用 Transformer 的自注意力机制，捕捉图像中长距离的灰度依赖关系，解决传统算法在复杂纹理区域边缘检测不完整的问题，适合处理高分辨率、复杂场景的图像。

（二）多模态融合的边缘检测

在实际应用中，单一图像（如可见光图像）的边缘检测易受环境因素（如光照、天气）影响。多模态融合的边缘检测技术通过结合多种类型的图像（如可见光图像与红外图像、RGB 图像与深度图像），利用不同模态图像的互补信息，提升边缘检测的稳定性：

1. 例如，在自动驾驶场景中，将可见光图像与激光雷达的深度图像融合，可见光图像提供物体的纹理边缘，深度图像提供物体的空间边界，二者结合可在逆光、暴雨等恶劣环境下，仍准确检测出车辆、行人的边缘。

（三）实时边缘检测技术优化

随着边缘计算、实时监控等场景的需求增加，实时性成为边缘检测技术的重要指标。目前的优化方向包括：

1. 算法轻量化：通过模型压缩（如剪枝、量化），减少深度学习模型的参数量与计算量，如将 HED 模型压缩为轻量级模型，在移动端设备上实现实时边缘检测。

1. 硬件加速：利用 GPU、FPGA 等硬件的并行计算能力，加速传统算法（如 Canny）的卷积、阈值处理等步骤，使边缘检测的帧率提升至 30fps 以上，满足实时监控、视频分析的需求。

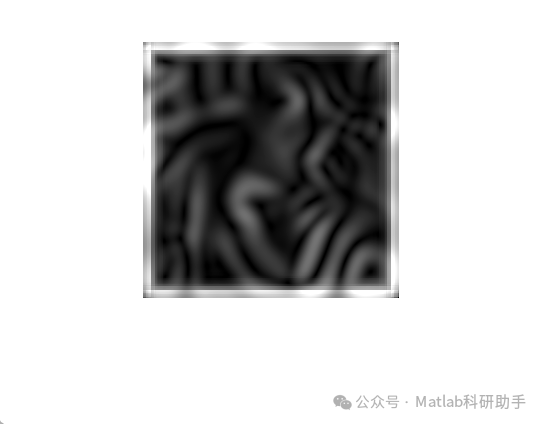

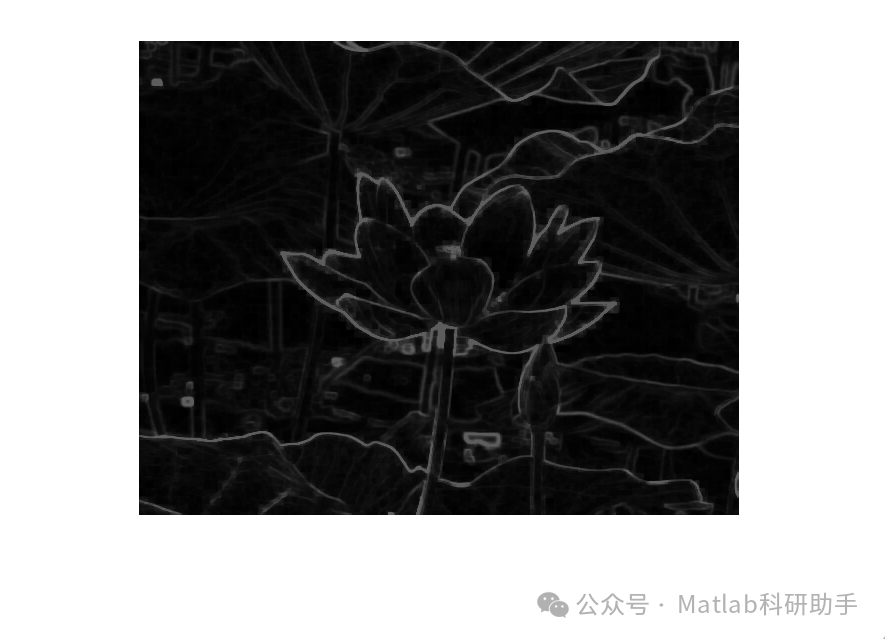

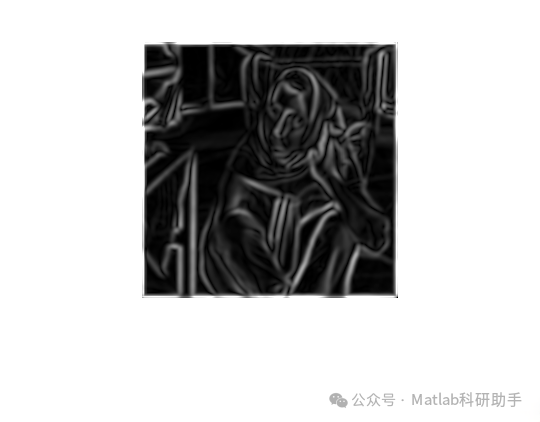

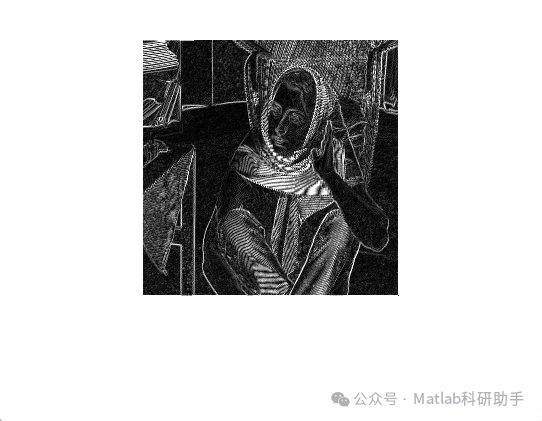

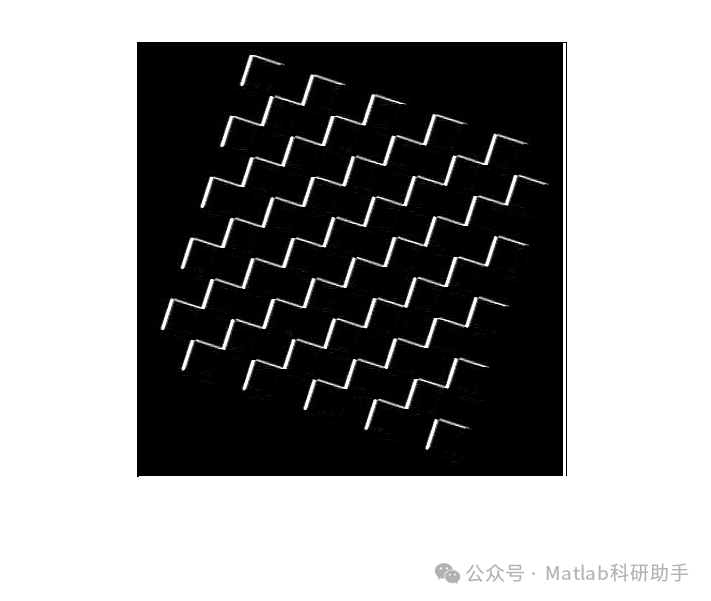

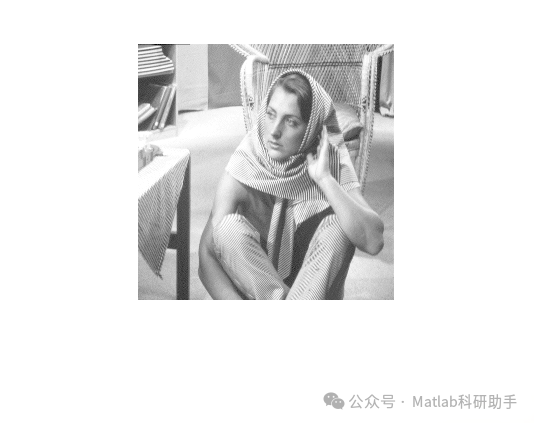

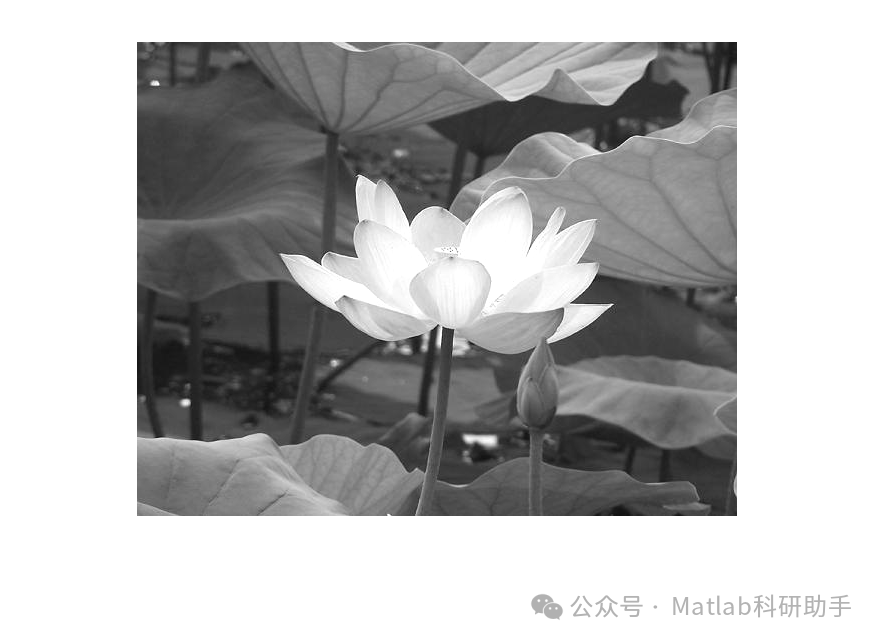

⛳️ 运行结果
