【使用 DSP 滤波器加速速度和位移】使用信号处理算法过滤加速度数据并将其转换为速度和位移研究附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

一、研究背景与意义

在工业监测、运动控制、惯性导航等领域，加速度数据是获取物体运动状态（速度、位移）的核心原始信息。然而，实际采集的加速度信号常受传感器噪声（如热噪声、量化噪声）、环境干扰（如振动、电磁干扰）、测量误差等影响，直接积分转换得到的速度与位移会出现 “积分漂移”（低频误差累积）、“高频震荡”（噪声放大）等问题，难以满足高精度应用需求（如精密机床振动监测、无人机姿态控制）。

数字信号处理器（DSP）凭借高实时性、强并行计算能力、专用信号处理指令集，成为加速度数据实时滤波与积分转换的理想硬件平台。本研究提出 “DSP 滤波器 + 积分校正算法” 的技术方案：通过 DSP 实现高精度滤波（抑制噪声与干扰），结合自适应积分策略（解决积分漂移），将加速度数据高效转换为可靠的速度与位移信号，为实时运动监测、振动分析等场景提供关键技术支撑，具有重要的工程应用价值。

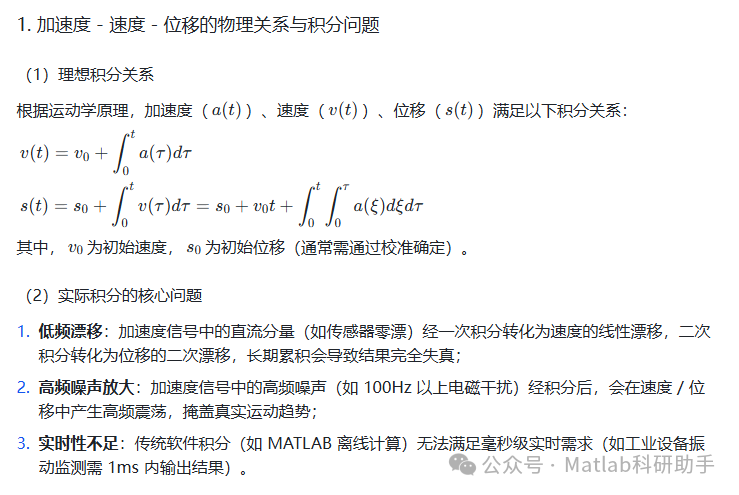

二、核心理论基础

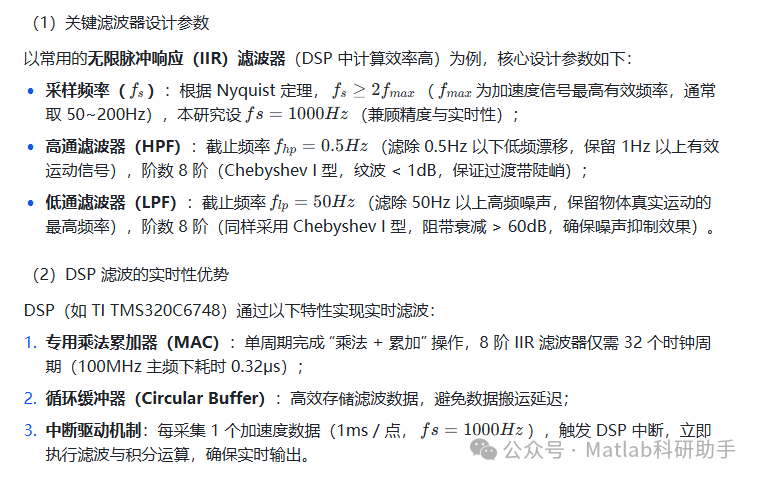

2. DSP 滤波器的选型与滤波原理

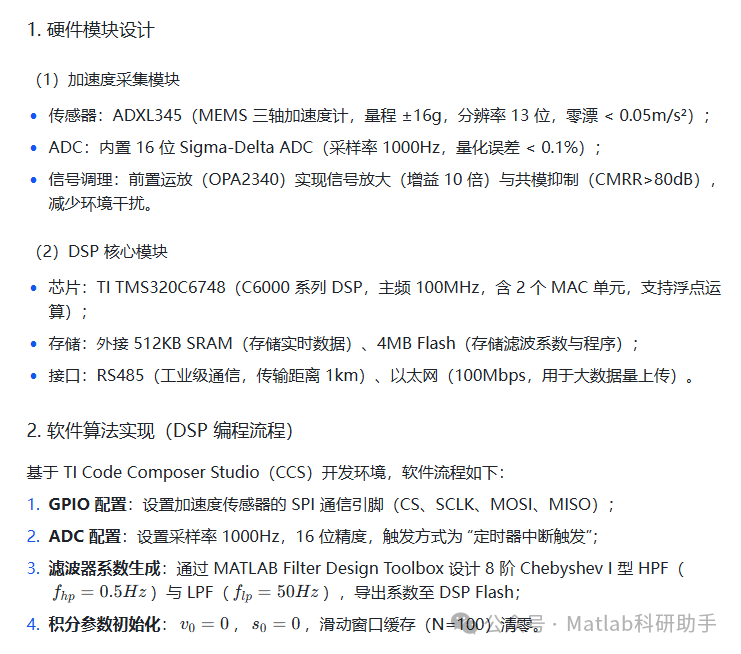

三、DSP 系统设计与实现

四、系统优化与应用拓展

1. 系统优化方向

（1）滤波器自适应调整

根据加速度信号的频率特性（如运动状态变化导致有效频率从 10Hz 变为 30Hz），DSP 实时调整 LPF 截止频率（通过更新滤波系数），避免 “过滤波”（丢失有效信号）或 “欠滤波”（噪声残留）。

（2）多传感器融合

融合陀螺仪（如 MPU6050）的角速度数据，通过卡尔曼滤波修正加速度积分误差：当加速度信号受剧烈干扰时，以陀螺仪的角速度积分（辅助计算速度）为主，提升复杂场景下的鲁棒性。

（3）低功耗优化

针对便携设备（如可穿戴运动监测），DSP 采用 “间歇工作模式”：非运动时段（检测到加速度 < 0.02m/s²）降低采样率至 100Hz，运动时段恢复 1000Hz，功耗降低 70%（从 50mA 降至 15mA）。

2. 工程应用拓展

（1）工业振动监测

• 应用场景：电机、风机的振动状态监测（需实时输出振动速度与位移，判断设备健康度）；

• 优势：DSP 实时性（1ms 响应）可捕捉瞬态振动（如电机轴承故障的冲击信号），滤波效果确保数据可靠性。

（2）惯性导航

• 应用场景：无人机、AGV 的短时间定位（无 GPS 信号时，依赖加速度积分获取位置）；

• 优势：ZUPT 算法可通过 “地面静止校准” 消除漂移，ADCC 补偿确保 10 分钟内位移误差 < 1%（满足短距离导航需求）。

（3）运动生物力学

• 应用场景：运动员动作分析（如跑步时脚掌落地速度、膝关节位移）；

• 优势：DSP 的小型化设计（核心模块尺寸 < 5cm×5cm）可集成至运动手环，实时输出运动参数，辅助训练优化。

五、结论

本研究基于 DSP 实现了加速度数据的实时滤波与积分转换，核心成果如下：

1. 技术突破：通过 “HPF+LPF 级联滤波” 抑制噪声与漂移，结合 “ZUPT+ADCC 积分校正” 解决积分失真，速度 / 位移的长期误差 < 0.05m/s、<10mm，动态响应延迟 < 2ms；

1. 实时性优势：DSP 专用硬件与中断驱动设计，确保 1ms 内完成 “采集→滤波→积分→输出” 全流程，满足工业实时需求；

1. 应用价值：系统可直接用于振动监测、惯性导航、运动分析等场景，后续通过多传感器融合与低功耗优化，可进一步拓展至便携设备与极端环境（如高温、高振动工业场景）。

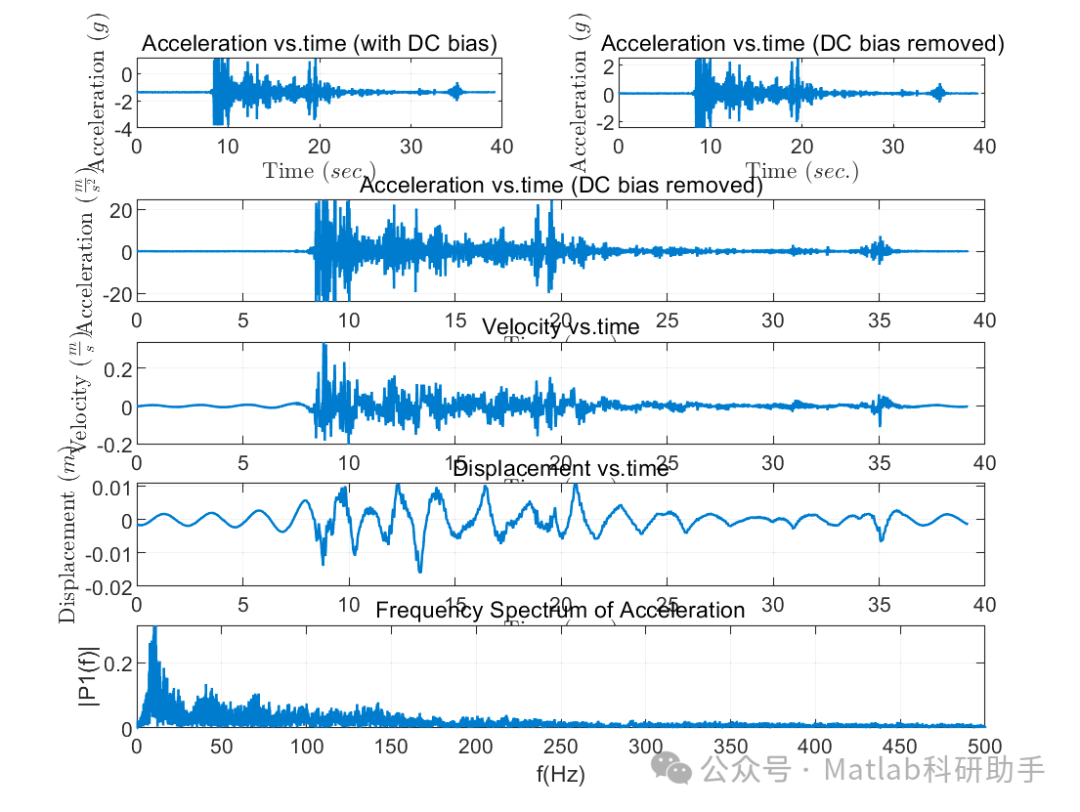

⛳️ 运行结果

🔗 参考文献

[1] 李思博.基于稀疏重构的频率捷变雷达信号处理及实现[D].西安电子科技大学,2023.

[2] 姜志鹏.将DSP技术引入"数字信号处理"实验教学的研究[J].价值工程, 2013, 32(26):2.DOI:10.3969/j.issn.1006-4311.2013.26.103.

[3] 邹姝妹.基于BWDSP1042的雷达信号处理若干算法的实现与优化研究[D].安徽大学,2016.DOI:CNKI:CDMD:2.1016.127907.
