【滤波跟踪】基于卡尔曼滤波进行二维轨迹跟踪研究附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

二维轨迹跟踪在诸多领域，如自动驾驶、机器人导航、航空航天目标追踪等，都具有举足轻重的地位。然而，实际应用中，传感器测量误差、系统噪声以及外部干扰等因素，常常导致轨迹数据的不准确性和不完整性。卡尔曼滤波作为一种高效的线性最小均方误差估计器，能够有效地处理这些不确定性，对动态系统的状态进行实时估计和预测。本文深入研究了基于卡尔曼滤波的二维轨迹跟踪算法，详细阐述了其基本原理、数学模型、实现步骤以及性能分析。通过理论分析和仿真实验，验证了卡尔曼滤波在二维轨迹跟踪中的有效性和优越性，为相关领域的工程实践提供了理论依据和技术支持。

关键词

卡尔曼滤波；二维轨迹跟踪；状态估计；预测；噪声抑制

1 引言

随着科技的飞速发展，对目标运动轨迹进行精确跟踪的需求日益增长。无论是无人机的自主飞行，还是智能机器人的路径规划，亦或是雷达对空中目标的监控，都离不开对目标位置和速度的准确感知与预测。然而，在实际环境中，各类传感器（如GPS、雷达、视觉传感器等）在采集目标轨迹数据时，不可避免地会受到随机噪声的干扰。这些噪声的存在使得直接使用原始测量数据进行轨迹跟踪往往难以满足精度要求，甚至可能导致跟踪失败。

传统的轨迹跟踪方法，如简单的移动平均或插值，在面对高斯白噪声和系统动态变化时，表现出明显的局限性。它们通常无法有效地滤除噪声，也无法对未来的状态进行有效的预测。因此，寻求一种能够实时、准确地估计目标状态并有效抑制噪声的跟踪算法变得尤为重要。

卡尔曼滤波（Kalman Filter）作为一种在含有不确定性动态系统中的最优估计算法，自20世纪60年代提出以来，便在控制、导航、通信等领域得到了广泛的应用。它通过融合系统动态模型和传感器测量数据，以统计最优的方式估计系统状态，即使在测量数据存在噪声的情况下，也能提供相对准确的估计结果。本文将聚焦于卡尔曼滤波在二维轨迹跟踪中的应用，旨在深入探讨其原理、实现细节以及性能表现。

2 卡尔曼滤波基本原理

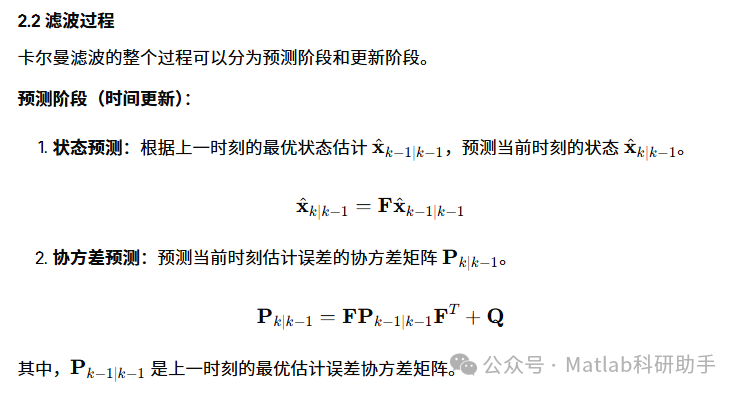

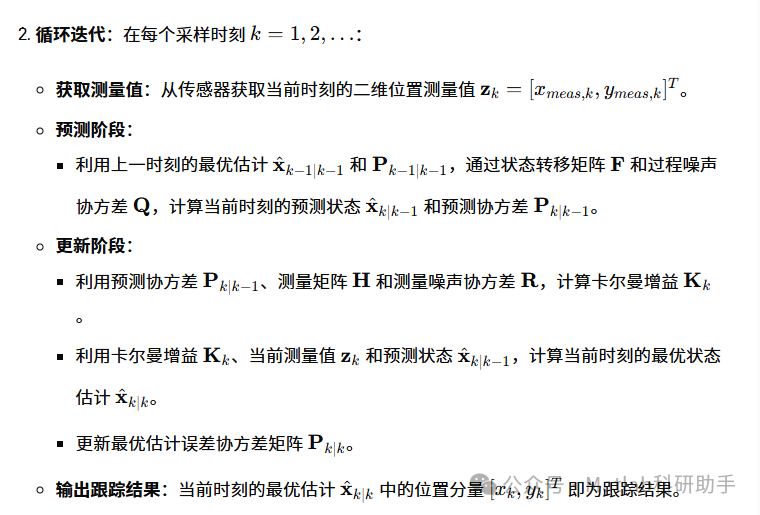

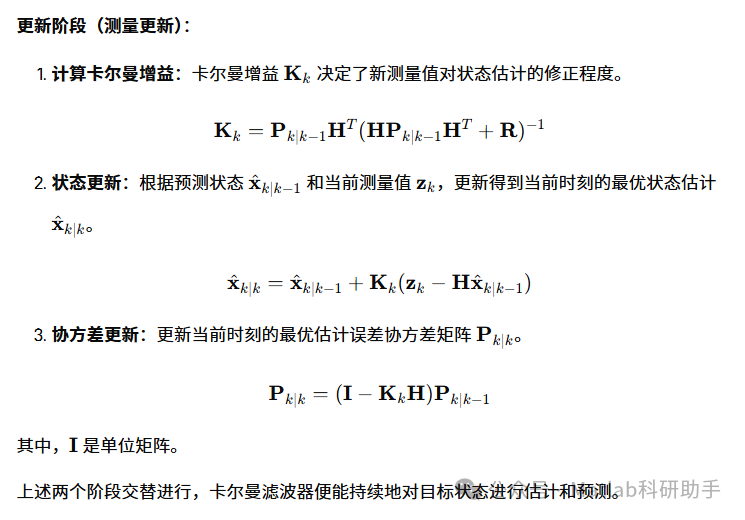

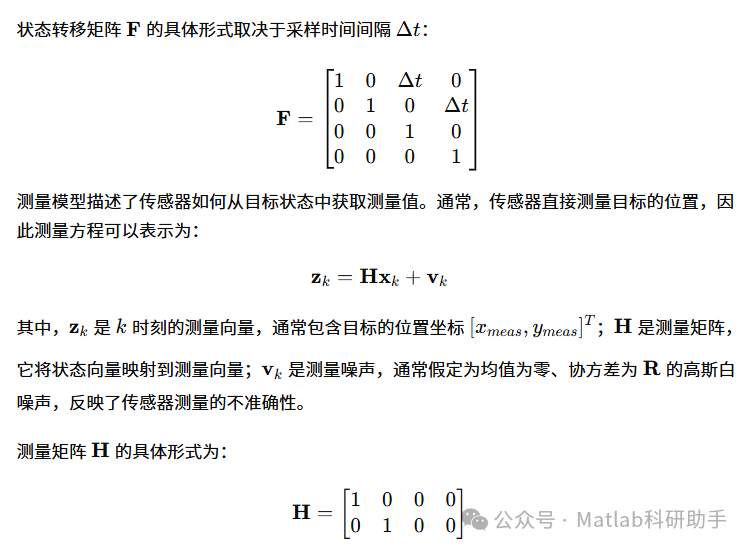

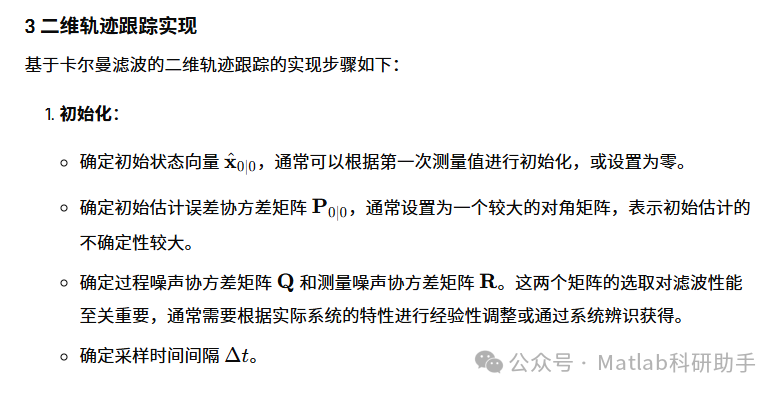

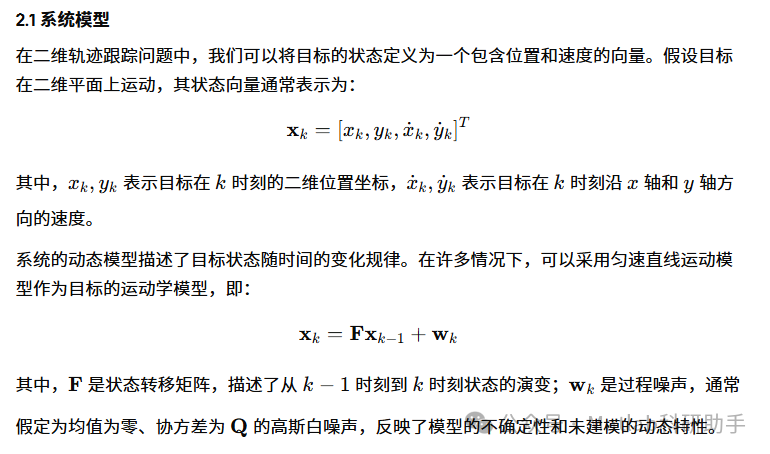

卡尔曼滤波是一种基于状态空间模型的递归估计算法。它通过预测和更新两个阶段交替进行，不断修正对系统状态的估计。其核心思想是利用前一时刻的最优估计和当前时刻的测量值，结合系统的动态模型和测量模型，推导出当前时刻的最优估计。

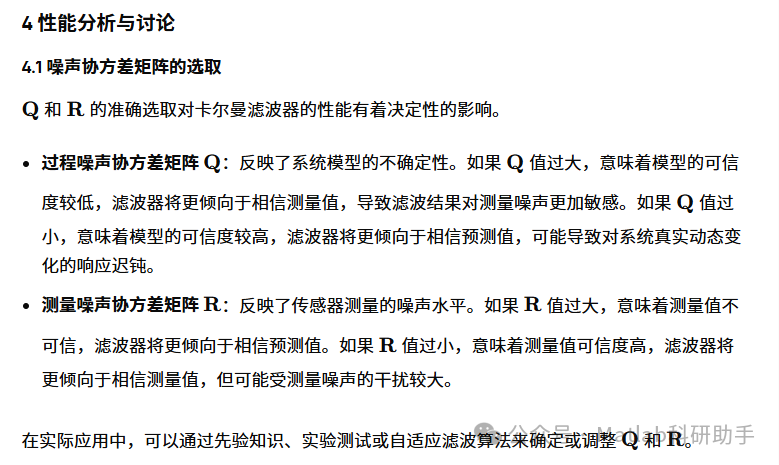

4.2 模型选择

本文采用了匀速直线运动模型，这在许多情况下是一个合理的近似。然而，对于进行复杂机动运动的目标，例如加速、转弯等，匀速直线模型将导致较大的模型误差，从而影响跟踪精度。此时，可能需要采用更复杂的运动模型，如匀加速模型、常转弯率模型等。这些模型的引入将导致状态向量和状态转移矩阵的改变，但卡尔曼滤波的基本框架仍然适用。

4.3 滤波器的局限性与扩展

• 线性假设

  ：标准的卡尔曼滤波仅适用于线性的系统模型和测量模型。当系统或测量模型为非线性时，标准卡尔曼滤波的性能会急剧下降，甚至发散。针对非线性系统，通常会采用扩展卡尔曼滤波（Extended Kalman Filter, EKF）或无迹卡尔曼滤波（Unscented Kalman Filter, UKF）等非线性滤波算法。

  • EKF

     通过在当前工作点进行泰勒级数展开来线性化非线性函数，近似地将非线性问题转化为线性问题。

  • UKF

     采用确定性采样方法来近似非线性函数的均值和协方差，避免了复杂的雅可比矩阵计算，通常在非线性程度较高的情况下表现出更好的性能。

• 高斯噪声假设

  ：卡尔曼滤波假设过程噪声和测量噪声服从高斯分布。当实际噪声分布偏离高斯分布时，卡尔曼滤波器的最优性将不再成立。在这种情况下，可以考虑使用粒子滤波等非参数滤波方法。

5 结论与展望

本文对基于卡尔曼滤波的二维轨迹跟踪进行了深入研究。通过详细阐述卡尔曼滤波的基本原理、数学模型、实现步骤以及性能分析，并结合仿真实验验证了其在二维轨迹跟踪中的有效性和优越性。结果表明，卡尔曼滤波能够有效地融合系统动态模型和传感器测量数据，抑制噪声，并提供对目标状态的实时、准确估计，对于提升轨迹跟踪精度具有重要意义。

尽管卡尔曼滤波在二维轨迹跟踪中表现出色，但其在非线性系统和非高斯噪声环境下的局限性也不容忽视。未来的研究方向可以包括：

• 非线性滤波算法的深入研究与应用

  ：针对机动目标或采用非线性传感器的情况，可以进一步研究扩展卡尔曼滤波（EKF）、无迹卡尔曼滤波（UKF）以及粒子滤波（Particle Filter）等非线性滤波算法在二维轨迹跟踪中的性能，并进行对比分析。

• 多传感器数据融合

  ：在实际应用中，通常会使用多种传感器获取目标信息。如何有效地融合来自不同类型传感器的异构数据，进一步提高跟踪精度和鲁棒性，是一个重要的研究方向。

• 自适应卡尔曼滤波

  ：针对过程噪声和测量噪声的统计特性可能随时间变化的场景，研究自适应卡尔曼滤波算法，使其能够实时调整噪声协方差矩阵，以适应动态变化的噪声环境。

• 结合深度学习方法

  ：探索将深度学习技术与卡尔曼滤波相结合，例如利用神经网络对过程噪声进行建模，或者利用深度学习从复杂场景中提取更精确的测量信息，从而进一步提升跟踪性能。

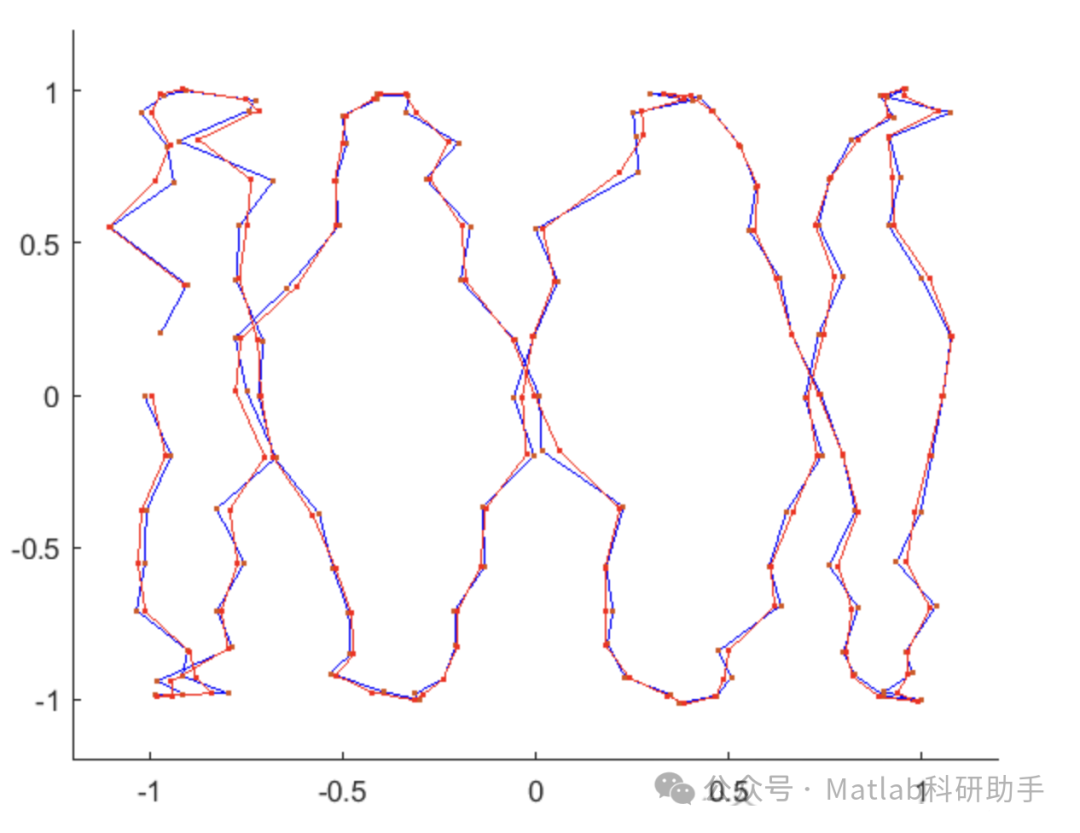

⛳️ 运行结果

🔗 参考文献

[1] 秦勤.雷达目标跟踪的卡尔曼滤波方法的研究[D].大连海事大学,2006.DOI:10.7666/d.y856073.

[2] 张长春,黄英,杨刚.卡尔曼滤波在跟踪运动目标中的应用及仿真[J].现代电子技术, 2009, 32(20):3.DOI:10.3969/j.issn.1004-373X.2009.20.018.

[3] 谭菊.基于Kalman滤波的目标轨迹预测[J].重庆文理学院学报(自然科学版), 2009.DOI:JournalArticle/5af44b11c095d718d81812f8.
