DTMF滤波与噪声模拟器

最新推荐文章于 2025-12-02 19:45:00 发布

原创最新推荐文章于 2025-12-02 19:45:00 发布 · 595 阅读

21 ·

CC 4.0 BY-SA版权

文章标签：

#matlab #算法 #开发语言

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

一、系统功能定位与核心需求

DTMF（双音多频）信号是电话通信、人机交互等场景的核心信号形式，其抗噪声干扰能力直接影响通信质量。本模拟器通过 GUI（图形用户界面）实现DTMF 信号生成、噪声添加、滤波处理、结果可视化四大核心功能，旨在为通信工程、信号处理相关领域的学习、研究与测试提供直观工具。

核心需求包括：

信号生成可控：支持自定义 DTMF 按键（0-9、*、#）、信号时长、采样频率、幅度等参数；

噪声模拟真实：可添加高斯白噪声、脉冲噪声等常见干扰，且噪声强度（信噪比 SNR）可调；

滤波算法可选：集成 Butterworth、Chebyshev I 型等经典滤波器，支持自定义滤波参数（通带 / 阻带频率、阶数）；

结果直观呈现：通过时域波形图、频域频谱图对比原始信号、加噪信号、滤波后信号的差异；

操作简洁易用：界面布局清晰，支持信号保存（.wav 格式）、参数预设与加载，降低使用门槛。

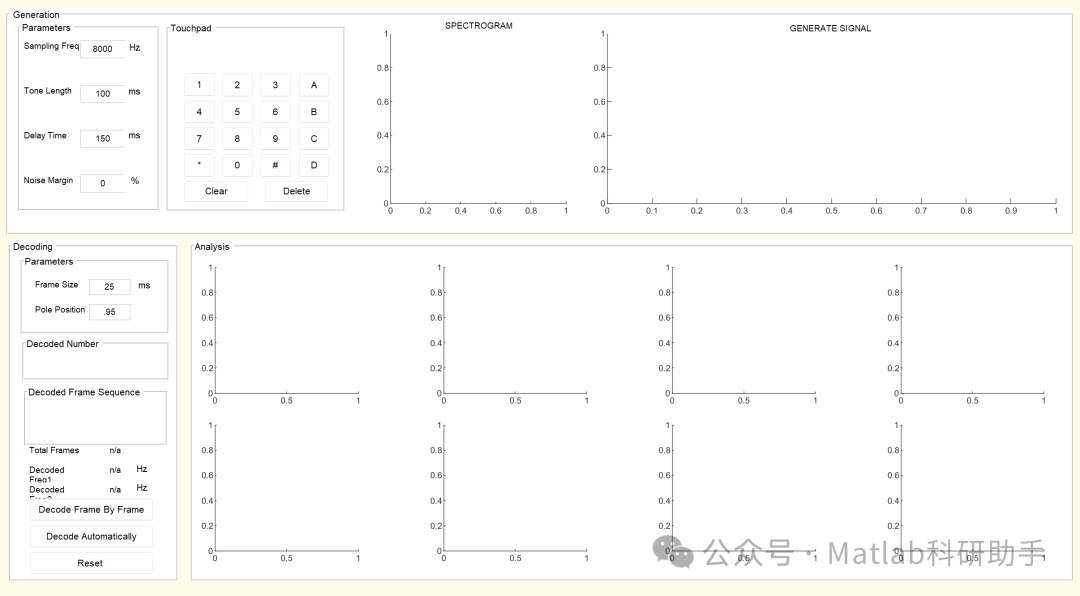

二、GUI 整体架构与界面布局

采用 “功能分区 + 可视化中心” 的布局逻辑，基于 Python（PyQt5/PySide6）或 MATLAB（GUIDE/App Designer）开发，整体分为 5 个核心区域，界面分辨率适配 1920×1080 及以下常见屏幕。

参数输入组件：

DTMF 按键：采用 QPushButton 矩阵（4 行 4 列，对应电话键盘布局：1/2/3/*、4/5/6/#、7/8/9 / 空、0 / 空 / 空 / 空），点击后自动填充按键值；

数值参数（采样频率、信号时长、SNR）：使用 QSpinBox（整数）或 QDoubleSpinBox（小数），设置合理范围（如采样频率：8000-48000Hz，SNR：-10~30dB）；

滤波器类型：QComboBox 下拉选择（Butterworth、Chebyshev I 型、椭圆滤波器），选择后动态显示对应参数（如 Chebyshev 需额外设置通带波纹）。

可视化组件：

波形图：采用子图布局（3 行 1 列），每个子图添加标题（如 “原始 DTMF 信号（时域）”）、坐标轴标签（时间 /s、幅度 / V），使用不同颜色区分（原始：蓝色、加噪：红色、滤波后：绿色）；

频谱图：采用 FFT 计算频域特性，显示频率范围 0~ 采样频率 / 2，标注 DTMF 标准频率点（低频组：697/770/852/941Hz，高频组：1209/1336/1477/1633Hz），便于观察双频分量是否被保留。

功能按钮：

生成信号：点击后根据参数生成 DTMF 信号，自动更新波形与频谱图；

添加噪声：仅在生成原始信号后可点击，根据设置的噪声类型与 SNR 生成加噪信号；

执行滤波：仅在生成加噪信号后可点击，根据滤波器参数处理加噪信号，实时计算滤波效果；

保存信号：弹出文件对话框（QFileDialog），支持选择保存路径，默认保存滤波后信号为.wav 格式，可选保存原始 / 加噪信号；

参数预设：下拉框包含 “默认测试”“低信噪比场景”“高频噪声场景” 等预设，选择后自动填充对应参数（如 “低信噪比场景” 预设 SNR=-5dB、Chebyshev 滤波器）。

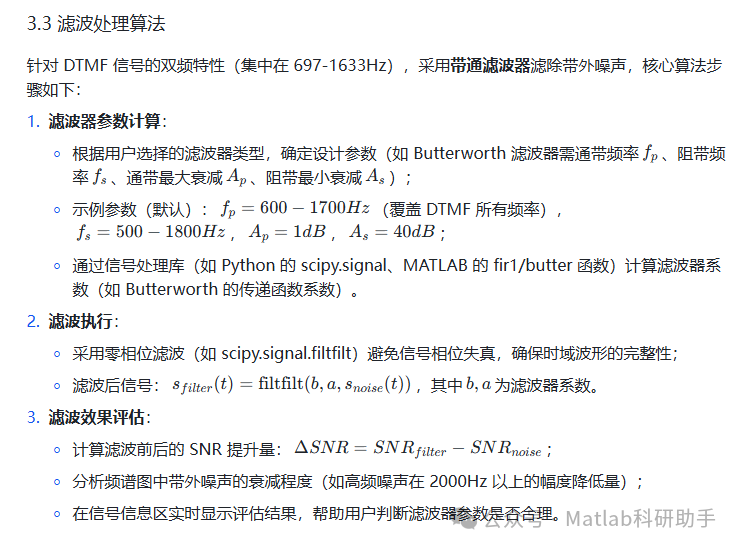

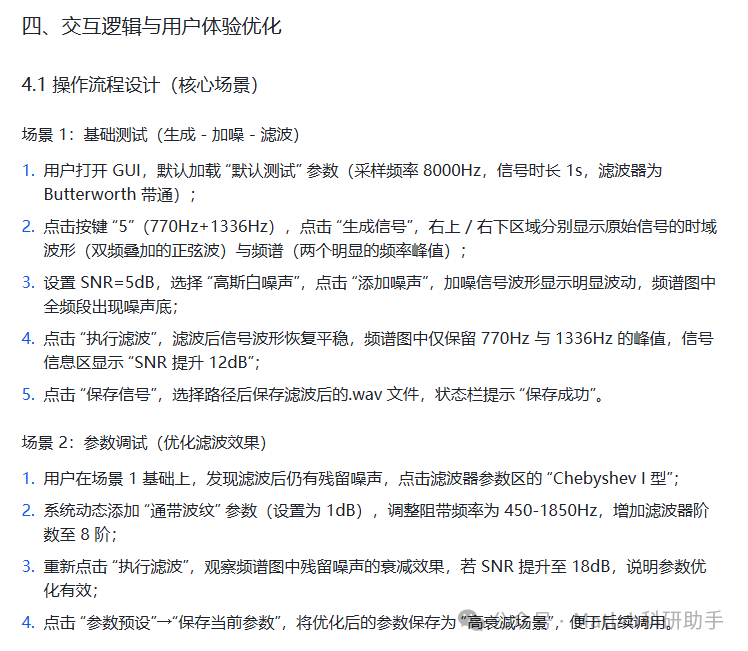

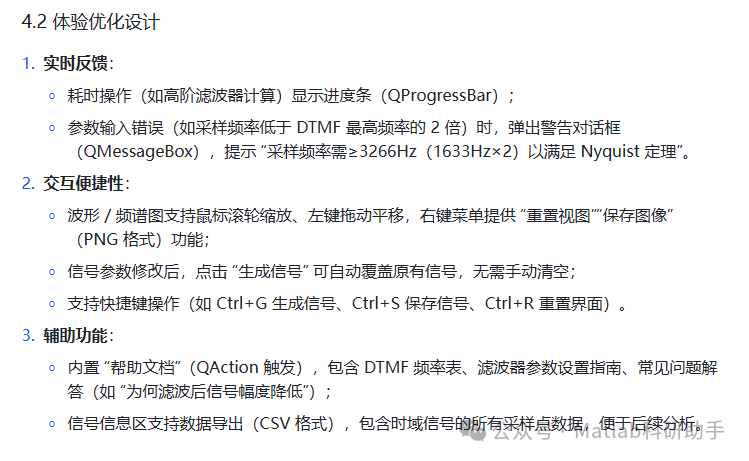

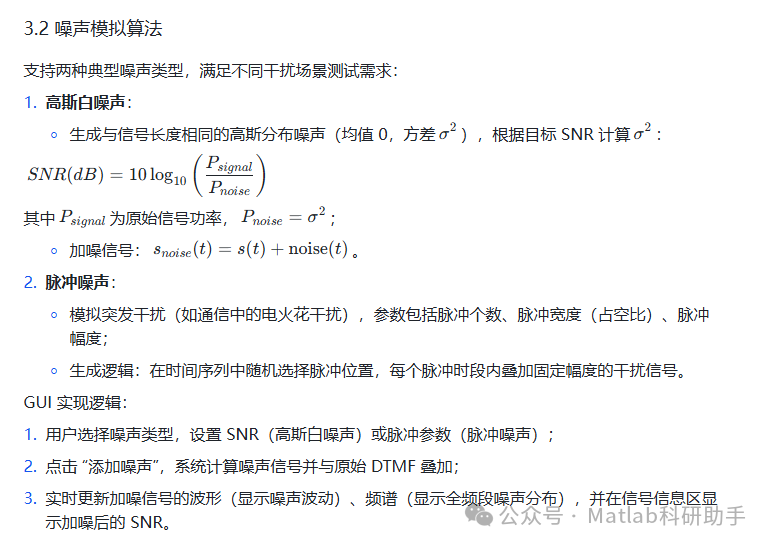

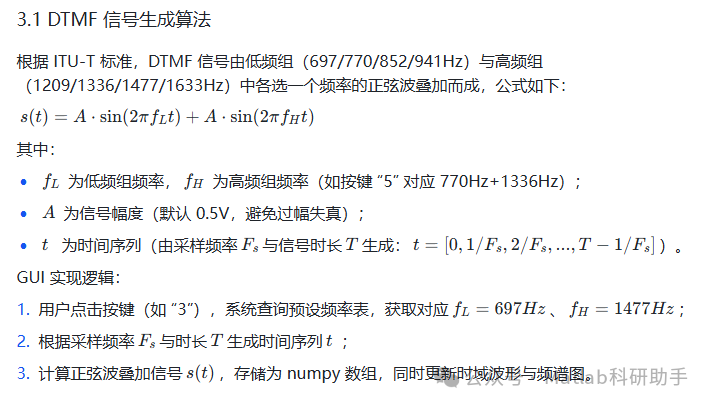

三、核心算法与功能实现逻辑

五、部署方案

Windows 平台：

Python 开发：使用 PyInstaller 将代码打包为.exe 可执行文件（需包含所有依赖库，设置 --onefile 参数生成单文件）；

MATLAB 开发：使用 “应用程序编译器”（Application Compiler）生成独立可执行文件，需安装 MATLAB Runtime（对应版本）。

跨平台（Windows/macOS/Linux）：

优先选择 Python 开发，利用 PyQt5 的跨平台特性，通过 Docker 容器或 conda 环境确保依赖库一致性；

提供源码版本，附带 requirements.txt 文件（列出依赖库及版本，如 scipy==1.10.1、pyqt5==5.15.9），用户可通过 pip install -r requirements.txt 快速配置环境。

六、功能扩展与未来迭代方向

信号类型扩展：

支持多按键 DTMF 序列生成（如 “123*#”），设置按键间隔时间，模拟真实拨号场景；

添加其他通信信号（如 FSK、ASK），扩展模拟器的适用场景。

高级噪声与滤波：

增加有色噪声（如粉红噪声、窄带噪声），模拟不同信道的干扰特性；

集成自适应滤波算法（如 LMS、RLS），支持实时跟踪噪声变化，提升复杂场景下的滤波效果。

协作与分析功能：

支持多用户参数共享（通过云端存储预设参数）；

增加信号质量评估模块（如计算误码率、DTMF 按键识别准确率），自动判断滤波后的信号是否满足通信标准。

界面个性化：

提供主题切换功能（浅色 / 深色模式），保护用户视力；

支持界面布局自定义（如拖动调整各区域大小），适配不同用户的操作习惯。

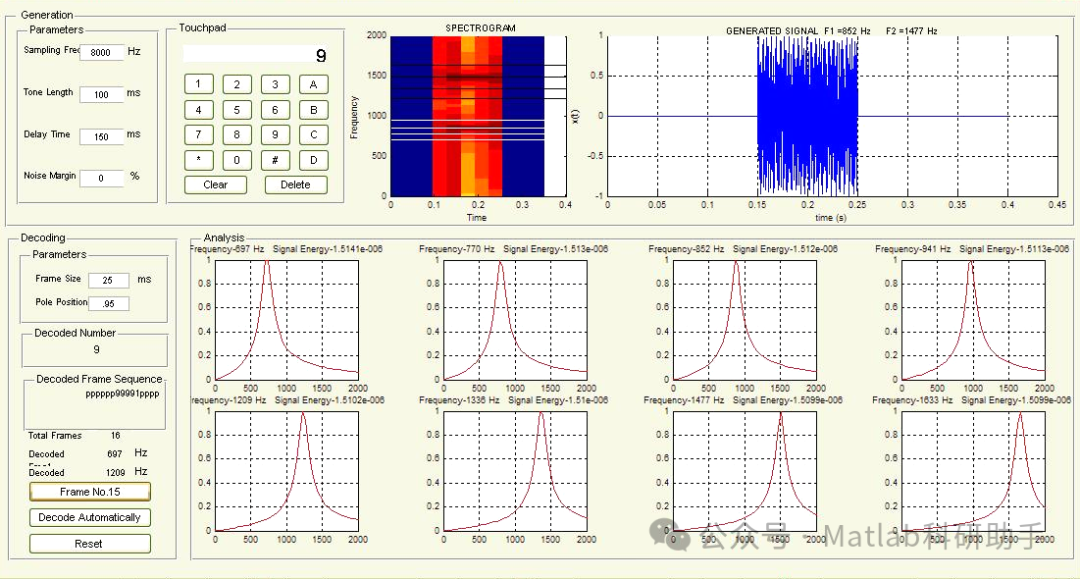

⛳️ 运行结果

🔗 参考文献

[1] 刘艳芳,窦育强,张爱丽.基于MATLAB的双音多频信号识别[J].计算机系统应用, 2009, 18(7):3.DOI:10.3969/j.issn.1003-3254.2009.07.049.

[2] 李德明,张法碧.一种基于FPGA的双音多频信号设计[J].电视技术, 2011, 35(21):3.DOI:10.3969/j.issn.1002-8692.2011.21.014.

[3] 刘艳芳,窦育强,张爱丽.Detection of DTMF Signals Based on MATLAB基于MATLAB 的双音多频信号识别[J].计算机系统应用, 2009, 18(7):199-201.DOI:10.3969/j.issn.1003-3254.2009.07.049.
