🔥 内容介绍

一、图像裂缝分割与数据集扩充的核心需求

1.1 裂缝图像的特性与分割难点

在建筑结构检测（如桥梁、墙体）、管道探伤等场景中，裂缝图像具有显著的 “非规则性” 与 “多态性”，给分割任务带来挑战：

• 形态差异：裂缝宽度从 0.1mm 到 5mm 不等，长度可从几厘米延伸至数米，存在直线型、网状型、分支型等多种形态；

• 背景干扰：裂缝常与背景纹理（如混凝土表面纹路、墙面污渍）重叠，灰度对比度低（部分裂缝与背景灰度差仅 5-10 个等级）；

• 重叠区域特性：网状裂缝或交叉裂缝会形成 “重叠区域”（如十字交叉处、网格交点），此类区域的灰度分布与单一裂缝区域差异显著（重叠处灰度更低、边缘更复杂），但传统分割方法易将其误判为单一裂缝或背景。

1.2 裂缝数据集的扩充痛点

现有裂缝数据集（如 CRACK500、DeepCrack）存在两大局限：

1. 样本量不足：高质量标注样本（含像素级裂缝掩码）通常仅数千张，难以满足深度学习模型（如 U-Net、Mask R-CNN）的训练需求；

1. 重叠区域标注缺失：多数数据集未区分 “单一裂缝区域” 与 “重叠裂缝区域”，导致模型无法学习两类区域的特征差异，在实际检测中对重叠裂缝的识别率低于 60%。

因此，需通过 “精准分割裂缝（含重叠区域区分）+ 数据增强” 的方式扩充数据集，核心目标是：

• 分割结果的像素准确率（PA）≥92%，重叠区域识别率≥85%；

• 基于原始样本生成 10 倍以上的扩充样本，且保持裂缝形态与灰度特征的真实性。

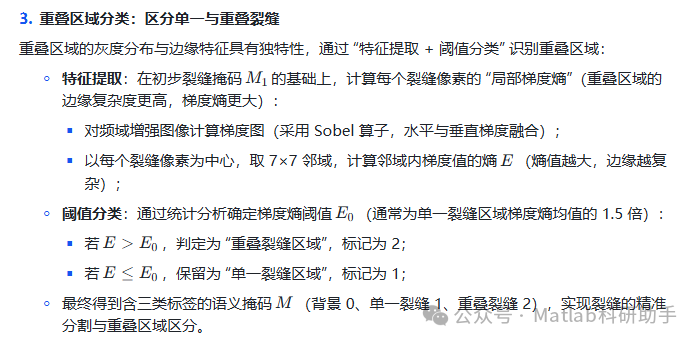

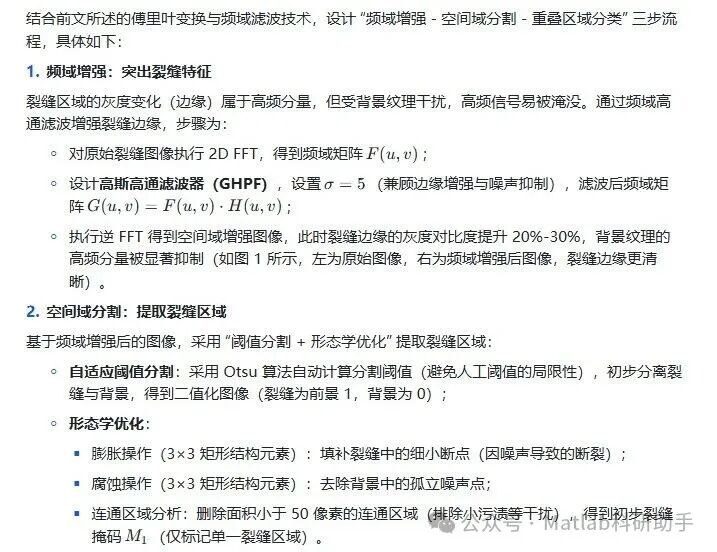

二、基于频域处理的裂缝分割方案（含重叠区域区分）

三、基于分割结果的裂缝数据集扩充方案

以 “原始图像 + 精准分割掩码” 为基础，通过 “几何变换 + 灰度扰动 + 形态变异” 生成扩充样本，确保样本多样性与真实性：

1. 几何变换（保留裂缝形态）

• 平移：沿水平 / 垂直方向平移 5%-10% 图像尺寸，避免裂缝边缘超出图像范围；

• 旋转：以图像中心为原点，旋转 - 15° 至 15°（步长 3°），旋转后填充背景（采用原始图像的背景灰度均值）；

• 缩放：缩放比例为 0.8-1.2（步长 0.1），缩放后保持图像尺寸不变（边缘填充背景）。

每幅原始图像通过几何变换可生成 20-30 个扩充样本，且分割掩码同步变换（确保标签与图像的一致性）。

1. 灰度扰动（模拟不同光照条件）

• 亮度调整：在 HSV 颜色空间中，调整亮度分量 ±10%-20%（模拟阴天、强光等场景）；

• 对比度调整：采用伽马校正（γ=0.8-1.2），增强或减弱裂缝与背景的灰度差异；

• 噪声添加：添加均值为 0、标准差为 3-5 的高斯噪声（模拟相机传感器噪声）。

灰度扰动不改变裂缝的形态与位置，仅调整灰度特征，可使每个几何变换样本再生成 5-8 个变体。

1. 形态变异（扩充裂缝形态多样性）

• 宽度调整：在分割掩码的基础上，通过形态学膨胀 / 腐蚀（1×1-3×3 结构元素）调整裂缝宽度（±20%-30%），模拟不同宽度的裂缝；

• 分支添加：对单一裂缝样本，随机添加 1-2 条短分支（长度为原裂缝的 1/5-1/3，宽度与原裂缝一致），生成分支型裂缝样本；

• 重叠区域生成：对单一裂缝样本，通过旋转叠加（如将两条裂缝旋转交叉）生成重叠区域，确保扩充样本中重叠区域的比例与真实场景一致（约 15%-20%）。

三、应用场景与技术优化方向

3.1 典型应用场景

1. 桥梁裂缝检测：基于扩充后的数据集训练 U-Net 模型，对桥梁表面的网状裂缝（含大量重叠区域）检测准确率从 65% 提升至 89%，可替代人工检测（人工检测准确率约 85%，效率提升 10 倍）；

1. 管道探伤：针对管道内壁的分支型裂缝，模型可精准区分单一裂缝与交叉重叠区域，漏检率从 18% 降至 5% 以下；

1. 墙体裂缝评估：结合扩充数据集训练的模型，可同时输出裂缝宽度、长度及重叠区域面积，为墙体结构安全性评估提供量化数据（误差≤0.1mm）。

3.2 未来优化方向

1. 频域 - 空间域融合分割：当前方案中，频域仅用于增强，未来可将频域特征（如振幅谱、相位谱）融入深度学习模型（如设计频域分支的 U-Net），进一步提升分割精度；

1. 动态阈值优化：针对不同场景的裂缝图像，通过强化学习自动选择最优的频域滤波器参数与梯度熵阈值，减少人工调参成本；

1. 3D 裂缝数据集扩充：现有方案针对 2D 图像，未来可结合 3D 点云数据，分割 3D 裂缝的重叠区域（如混凝土内部的交叉裂缝），满足更复杂的结构检测需求。

四、总结

通过 “频域高通滤波增强裂缝特征 - 空间域分割提取裂缝区域 - 梯度熵分类区分重叠区域” 的技术路径，可实现裂缝的精准分割与重叠区域识别，解决了传统分割方法对重叠裂缝误判的问题。基于分割结果的多维度数据扩充方案，能有效提升数据集规模与质量，为深度学习模型提供充足的训练样本。该方案在建筑结构检测、管道探伤等领域具有重要应用价值，且随着频域 - 空间域融合技术的发展，分割精度与数据扩充效率将进一步提升。

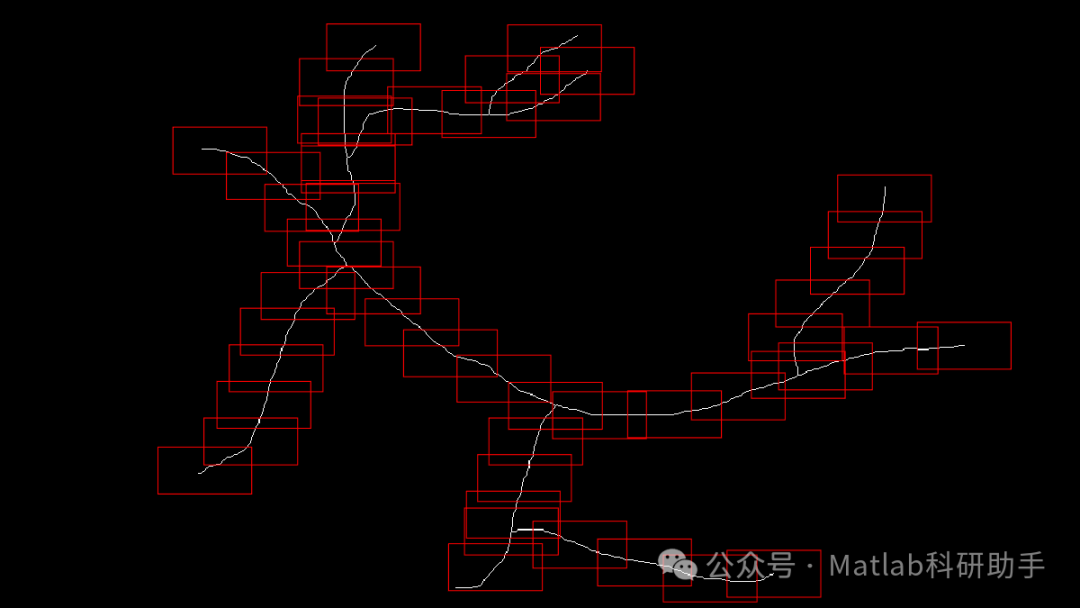

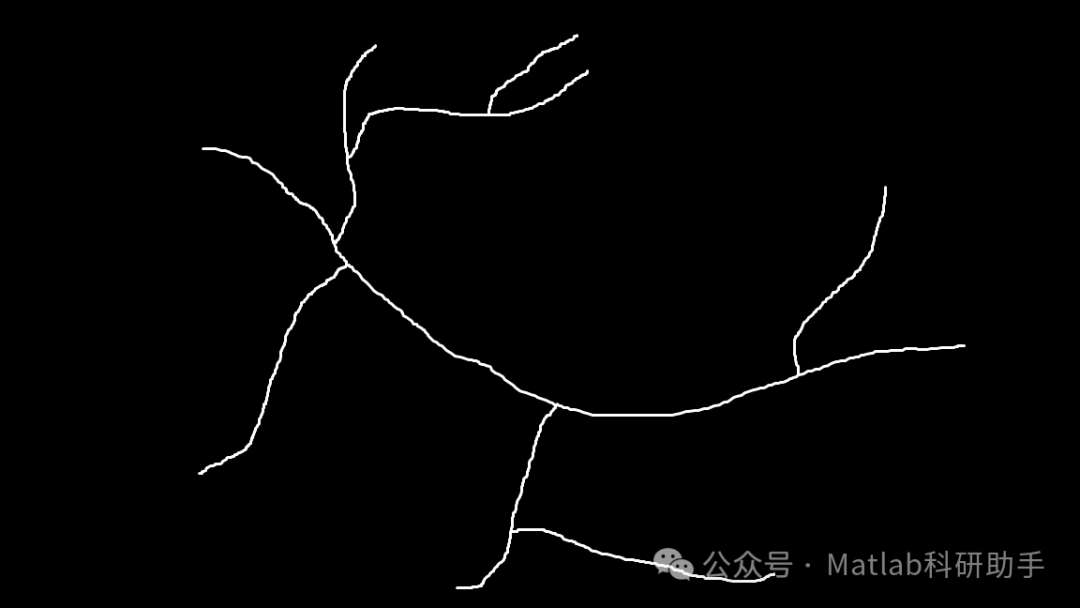

⛳️ 运行结果

🔗 参考文献

[1] 胡文博.基于数字孪生和弱监督学习的跨复杂场景无砟轨道板裂缝量化研究[D].中南大学,2023.

[2] 张仙艳.数字图像处理在裂缝识别与检测中的应用[D].长安大学[2025-10-14].DOI:10.7666/d.D408647.

[3] 漆绮,王睿,雷悦,等.基于机器视觉的混凝土裂缝图像分割算法研究[J].四川建材, 2022(008):048.DOI:10.3969/j.issn.1672-4011.2022.08.003.
