🔥 内容介绍

频谱幅度调制（Amplitude Modulation, AM）作为一种历史悠久且应用广泛的模拟调制技术，在无线通信、广播以及各种信号处理领域中扮演着重要角色。然而，在实际运行过程中，由于多种内外因素的影响，AM系统不可避免地会出现各种故障。对这些故障进行准确、高效的诊断，不仅是保障通信系统稳定运行的关键，也是提升系统性能、延长设备寿命的重要手段。本文将深入探讨频谱幅度调制系统的故障诊断，从理论基础、常见故障模式、诊断方法与技术等方面进行全面阐述。

一、 频谱幅度调制原理概述与故障诊断的必要性

频谱幅度调制，顾名思义，是通过改变载波信号的幅度来承载调制信号（信息信号）的一种调制方式。其核心在于将低频的调制信号“搬移”到高频的载波上，以便于信号的远距离传输和多路复用。典型的AM信号在频域上表现为载波频率处的中心谱线以及其两侧的上下边带，边带中包含了调制信号的信息。任何影响载波幅度、频率、相位或调制指数的因素，都可能导致频谱特性的异常，进而引发系统故障。

故障诊断的必要性在于：

1. 保障通信质量

   ：AM系统故障可能导致信号失真、噪声增加、传输距离缩短，严重时甚至中断通信，直接影响信息传递的准确性和可靠性。

2. 提升系统效率

   ：及时发现并排除故障，可以避免故障扩大化，减少系统停机时间，提高资源利用率。

3. 降低运营成本

   ：有效的故障诊断能够避免盲目更换部件，精确锁定故障点，从而减少维护成本和备件库存。

4. 确保系统安全

   ：某些故障，例如发射功率异常，可能对其他设备或人员造成干扰甚至危害。

二、 频谱幅度调制常见故障模式及其频谱表现

对AM系统进行故障诊断，首先需要了解其常见的故障模式以及这些故障在频域上的具体表现。

1. 调制深度异常（过调制与欠调制）

• 欠调制（Under-modulation）

  ：当调制指数m < 1时，信号幅度变化范围较小，频谱上边带能量相对较弱。虽然通信质量尚可，但传输效率不高，抗噪声能力较差。诊断时，可以观察信号包络，其幅度变化不明显。在频谱上，边带相对于载波的幅度比值较小。

• 过调制（Over-modulation）

  ：当调制指数m > 1时，信号包络出现削顶或底部失真，导致包络检波器无法正确解调出原始信息。频谱上，过调制会引入新的谐波分量，表现为边带的展宽以及在载波频率两侧出现新的、非线性的频率分量。这通常是由于调制信号幅度过大或载波幅度不足引起的。在示波器上观察到的波形会出现明显的失真，甚至载波出现反相。

2. 载波泄漏与抑制不当

在双边带抑制载波（DSB-SC）和单边带（SSB）调制中，理想情况下是不存在载波分量的。如果出现载波泄漏，则会在频谱中心出现一个显著的载波谱线。这通常是由于平衡调制器失衡、直流偏置不当或器件老化引起的。载波泄漏不仅浪费发射功率，还可能对其他信道造成干扰。

3. 调制信号与载波信号异常

• 调制信号失真

  ：如果调制信号本身存在谐波、噪声或幅度限制等问题，这些异常会直接反映到AM信号的边带中。例如，调制信号中的谐波会导致AM信号边带出现额外的谐波分量。

• 载波频率漂移

  ：载波频率不稳定会导致AM信号的频谱整体发生偏移。这通常是由于晶体振荡器或频率合成器故障引起的。

• 载波幅度波动

  ：如果载波幅度自身不稳定，会引入额外的噪声或调制，表现为频谱上的抖动或额外的边带。

4. 非线性失真

AM系统中，功率放大器、混频器等元器件的非线性特性会导致信号产生互调失真和谐波失真。

• 互调失真

  ：当多个频率分量通过非线性器件时，会产生原始频率的和差频率分量。在AM系统中，这会导致在载波和边带附近出现额外的杂散频率。

• 谐波失真

  ：调制信号或载波信号的谐波分量会通过非线性器件产生更高次的谐波，导致频谱上出现远离载波的杂散谱线。

5. 噪声干扰

噪声是通信系统中普遍存在的问题。在AM系统中，噪声可能来源于发射端、传输路径或接收端。噪声在频谱上表现为宽带的随机能量，会淹没正常信号，降低信噪比。

三、 频谱幅度调制故障诊断方法与技术

针对上述故障模式，可以采用多种诊断方法和技术。

1. 示波器波形分析

示波器是AM信号最直观的观测工具。通过观察AM信号的时域波形，可以初步判断调制状态。

• 欠调制

  ：波形包络变化平缓，不易失真。

• 过调制

  ：波形包络出现明显削顶或底部反转，提示调制信号幅度过大。

• 载波泄漏

  ：在DSB-SC或SSB系统中，若观察到明显的载波波形，则说明存在载波泄漏。

• 噪声

  ：波形上出现随机的毛刺或抖动。

• 失真

  ：波形包络不光滑或出现异常形状。

2. 频谱分析仪应用

频谱分析仪是AM故障诊断的核心工具。它可以将时域信号变换到频域，直观地显示信号的频谱特性，从而发现异常。

• 载波与边带观测

  ：观察载波频率和幅度，以及上下边带的对称性和幅度关系，可以判断调制是否正常。

• 调制指数测量

  ：通过测量载波和边带的幅度比值，可以估算调制指数。

• 谐波与杂散分量检测

  ：通过扫频观察整个频带，可以发现是否存在由非线性引起的谐波或互调杂散分量。

• 噪声功率测量

  ：通过观察基底噪声水平，可以评估系统噪声性能。

• 频率漂移检测

  ：若载波频率偏离标称值，则说明存在频率漂移。

3. 功率计测量

功率计用于测量AM信号的发射功率。异常的发射功率可能提示功率放大器故障、调制深度异常或天线匹配不良等问题。

4. 解调器输出分析

在接收端，通过观察解调器的输出信号（即原始调制信号），可以评估整个链路的性能。如果解调输出存在失真、噪声或幅度异常，则需要进一步排查调制器、传输链路或解调器本身的问题。

5. 元器件级故障排查

当上述仪器分析发现异常后，需要进一步缩小故障范围，进行元器件级的故障排查。

• 信号源检查

  ：检查调制信号源和载波信号源的输出是否正常。

• 调制器检查

  ：检查调制器（如平衡调制器、乘法器等）的工作点、偏置电压和非线性特性。

• 放大器检查

  ：检查功率放大器的工作状态，是否存在饱和、非线性失真或增益下降。

• 滤波器检查

  ：检查带通滤波器、低通滤波器等是否正常工作，是否存在带宽漂移或插入损耗过大。

• 连接线与接头检查

  ：检查射频连接线缆和接头是否接触良好，是否存在断路或短路。

6. 自动化诊断系统

对于复杂的AM系统，可以建立自动化故障诊断系统。该系统通过实时采集系统参数（如电压、电流、频谱数据等），利用模式识别、专家系统或机器学习算法，对数据进行分析，自动识别故障模式并给出诊断建议。这大大提高了诊断效率和准确性。

四、 故障诊断的实例与流程

以一个常见的过调制故障为例，说明诊断流程：

1. 用户报告

   ：接收端用户报告接收到的广播声音失真严重，破音。

2. 初步判断

   ：根据用户描述，初步怀疑可能存在过调制或严重非线性失真。

3. 示波器观测

   ：在发射端，用示波器观测AM信号波形，发现波形包络出现明显削顶，确认存在过调制。

4. 频谱分析

   ：使用频谱分析仪观测AM信号频谱，发现除了载波和正常边带外，在边带以外的频段出现额外的谐波分量和杂散频率，进一步证实过调制引起的非线性失真。

5. 原因分析

   ：过调制通常是由于调制信号幅度过大或调制器增益设置不当。

6. 排查与解决

   ：

   • 检查调制信号源的输出幅度，确认是否超出正常范围。

   • 检查调制器的输入增益设置，尝试降低增益。

   • 如果上述操作无效，则考虑调制器本身可能存在故障，例如工作点漂移或元件老化。

7. 验证

   ：调整参数后，再次使用示波器和频谱分析仪观测，确认波形和频谱恢复正常，解调音质改善。

五、 结论

频谱幅度调制故障诊断是一项系统性工程，需要扎实的理论知识、熟练的仪器操作技能和丰富的实践经验。通过对AM信号的频谱特性深入理解，结合示波器、频谱分析仪等关键测试设备，可以有效地识别和定位各种故障。随着通信技术的发展，未来AM系统的故障诊断将更加注重智能化、自动化和预测性维护，通过大数据分析和人工智能技术，实现故障的早期预警和精准定位，从而进一步提升AM系统的可靠性和稳定性。

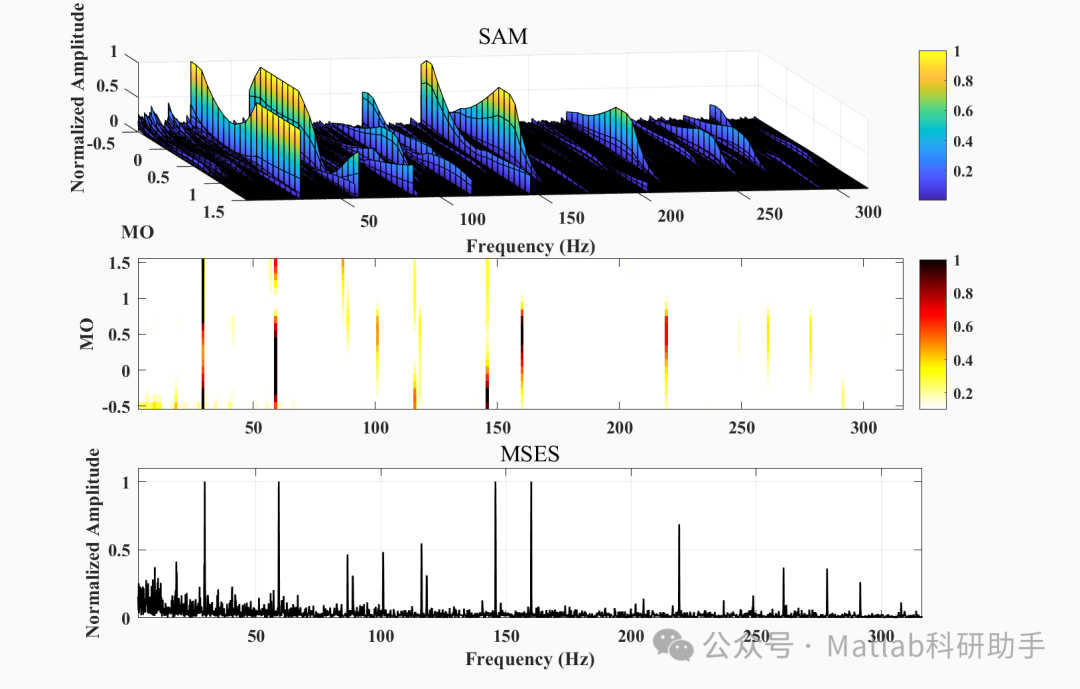

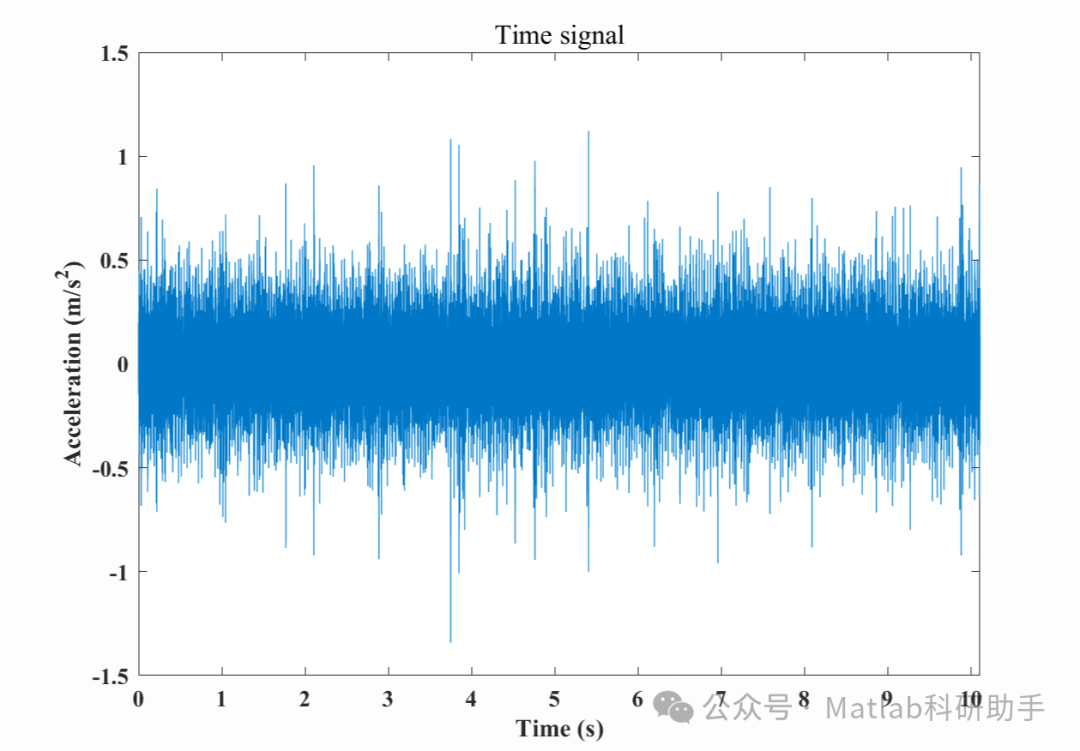

⛳️ 运行结果

🔗 参考文献

[1] 李露,史振威,周付根.基于Matlab/Simulink的幅度调制与解调综合实验设计[J].实验室研究与探索, 2011, 30(1):5.DOI:10.3969/j.issn.1006-7167.2011.01.028.

[2] 琚琛.高阶调制光传输系统中多级编码调制技术研究与设计[D].北京邮电大学,2017.

[3] 丁新,高丙坤.基于MATLAB的数字调制信号仿真系统设计[J].长江大学学报自然科学版:理工旬刊, 2009.
