🔥 内容介绍

无人机（UAV）技术近年发展迅猛，其应用领域已从军事侦察扩展到民用测绘、物流配送、农业植保等多个方面。在这些应用场景中，精确的高度信息对于无人机的稳定飞行、避障以及任务执行至关重要。传统的GNSS高度测量在某些复杂环境下，如城市峡谷、室内或被遮挡区域，可能存在精度不足或信号丢失的问题。毫米波雷达技术以其高分辨率、穿透非金属障碍物以及不受光照条件影响等优势，为无人机的高度测量提供了新的解决方案。本文将深入探讨FMCW（调频连续波）毫米波雷达在无人机高度计中的应用，并着重阐述其仿真方法与关键技术。

引言

随着无人机技术的日益成熟，对其搭载的传感器系统提出了更高的要求。高度计作为无人机飞控系统的核心组成部分，其性能直接影响无人机的飞行安全和任务效率。当前主流的高度测量方法包括气压高度计、超声波高度计以及GNSS高度计。气压高度计易受环境气压变化影响，精度有限；超声波高度计作用距离短，易受风速和环境噪声干扰；GNSS高度计则依赖卫星信号，在信号受限区域表现不佳。

FMCW毫米波雷达，作为一种高精度、全天候工作的传感器，其原理是通过发射连续调频的毫米波信号，并接收目标反射的回波信号，通过测量发射信号与接收信号之间的频率差来解算目标距离。其固有的高分辨率特性使其在近距离精确测高中具有显著优势。此外，毫米波波长短，天线尺寸小，易于集成到尺寸受限的无人机平台，这使得FMCW毫米波雷达成为无人机高度计的理想选择。

FMCW毫米波雷达高度计原理

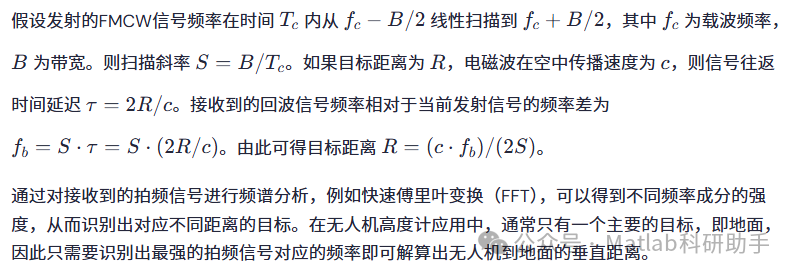

FMCW雷达的核心在于发射一个频率随时间线性变化的连续波信号。当该信号遇到目标并被反射回雷达接收端时，由于信号传输的时间延迟，接收到的信号频率将与当前发射信号的频率存在一个频率差，即拍频（Beat Frequency）。这个拍频信号包含了目标的距离信息。

为了提高测距精度，FMCW雷达通常会采用复杂的信号处理技术，例如多次扫描累积、滤波以及各种谱峰检测算法。此外，对于运动平台（如无人机），还需要考虑多普勒效应。然而，在无人机垂直高度测量中，如果无人机垂直悬停或水平飞行，多普勒频移的影响相对较小，主要关注的仍然是拍频频率。

毫米波高度计雷达仿真方法

毫米波雷达仿真对于验证雷达设计、评估性能以及优化算法至关重要。无人机FMCW毫米波高度计雷达仿真通常包含以下几个关键环节：

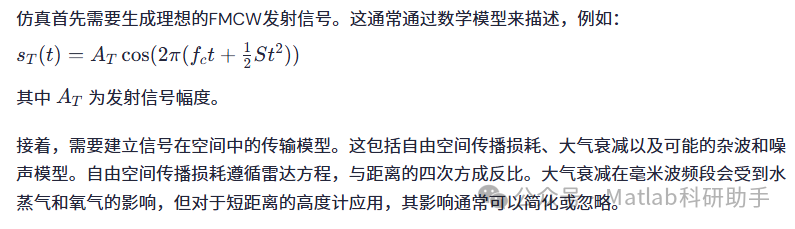

1. 信号生成与传输模型

2. 地面目标回波模型

地面是无人机高度计的主要目标。地面的雷达散射截面（RCS）模型对于准确仿真至关重要。地面RCS受到地面材质（如草地、水泥、水面）、粗糙度、入射角以及雷达频率等多种因素影响。常用的地面RCS模型包括：

• 朗伯体模型 (Lambertian Model)

  ：适用于粗糙表面，散射强度与入射角余弦的平方成正比。

• 基尔霍夫近似 (Kirchhoff Approximation)

  ：适用于表面粗糙度与波长可比拟的表面。

• 小微扰法 (Small Perturbation Method)

  ：适用于表面粗糙度远小于波长的表面。

在仿真中，可以根据无人机预设的飞行高度和姿态，结合所选的地面RCS模型，计算出地面反射的回波信号强度和相位。

3. 雷达接收与信号处理链

接收端仿真需要模拟接收天线、低噪声放大器（LNA）、混频器、中频放大器以及ADC（模数转换器）等硬件模块的特性。这些模块会引入噪声、增益失真和非线性效应。

• 噪声模型

  ：主要包括热噪声、接收机噪声系数等，可以通过加性高斯白噪声（AWGN）来模拟。

• 混频器

  ：将射频信号与本振信号混频产生拍频信号。仿真中需要准确模拟混频过程，包括镜像抑制等。

• ADC

  ：将模拟拍频信号转换为数字信号。需要考虑ADC的采样率、量化位数以及量化噪声。

数字信号处理链是仿真的核心部分，包括：

• FFT (Fast Fourier Transform)

  ：对拍频信号进行FFT，将时域信号转换到频域，从而得到拍频频率。

• 谱峰检测算法

  ：在FFT结果中识别出主谱峰，以确定对应的目标距离。常用的算法包括门限检测、CFAR（恒虚警率）检测等。

• 滤波

  ：为了抑制噪声和干扰，通常会采用数字滤波器，例如卡尔曼滤波，对高度测量结果进行平滑处理。

4. 无人机运动模型与环境建模

为了更真实地仿真，需要建立无人机的运动模型，包括高度、速度、姿态（俯仰、滚转、偏航）。无人机的姿态变化会影响雷达波束对地面的照射角度，进而影响回波信号强度。

环境建模可以包括不同的地面类型、障碍物以及其他可能的干扰源。例如，可以仿真无人机在不同地形（平原、山地）、不同植被覆盖（草地、森林）以及城市环境（建筑群）下的高度测量性能。

5. 性能评估指标

仿真结果需要通过一系列指标进行评估，包括：

• 测距精度 (Ranging Accuracy)

  ：测量结果与真实高度之间的偏差。

• 测距分辨率 (Ranging Resolution)

  ：雷达能够区分的最小距离差。

• 最大测距 (Maximum Range)

  ：雷达能够探测到的最大距离。

• 最小测距 (Minimum Range)

  ：雷达能够探测到的最小距离。

• 抗干扰能力 (Anti-interference Capability)

  ：在存在杂波或外部干扰情况下的性能。

• 实时性 (Real-time Performance)

  ：仿真中处理数据所需的时间，尤其对于硬件在环仿真。

关键技术与挑战

1. 宽带毫米波信号设计

为了实现高测距分辨率，FMCW雷达需要宽带宽的调频信号。然而，宽带毫米波信号的产生、放大和传输在硬件实现上存在挑战，需要高线性的射频前端。仿真中需要精确建模这些硬件特性对信号的影响。

2. 多普勒效应补偿

尽管在垂直高度测量中多普勒效应相对较小，但在无人机高速水平飞行或倾斜飞行时，多普勒频移会与拍频频率混叠，导致测距误差。通过正交解调和两维FFT（距离-多普勒）可以实现距离和速度的同步测量，并在仿真中进行验证。

3. 复杂地物散射建模

不同地物的雷达散射特性差异很大。精确建模复杂地形、植被、水面以及人工建筑物的散射行为是一个挑战。高精度电磁仿真软件（如CST Studio Suite, HFSS）可以在一定程度上提供帮助，但其计算成本高昂。在系统级仿真中，通常采用经验模型或简化的物理模型。

4. 多径效应与杂波抑制

在复杂环境下，雷达信号可能会经历多径传播，导致多个回波信号。同时，除了地面主回波，环境中的其他物体（如树木、建筑物）也可能产生杂波回波。有效的多径识别与杂波抑制算法是提高高度测量鲁棒性的关键。

5. 硬件在环 (HIL) 仿真

为了更接近真实系统，硬件在环仿真变得越来越重要。HIL仿真将部分实际硬件（如雷达前端）与仿真环境相结合，可以更准确地评估系统性能，并加速系统调试和验证过程。

结论

FMCW毫米波雷达作为无人机高度计的理想选择，其高精度、全天候工作的特性为无人机在复杂环境下的安全稳定飞行提供了有力保障。通过详细的仿真，可以深入理解FMCW毫米波雷达的工作原理，验证其在不同场景下的性能，并优化雷达系统设计和信号处理算法。未来，随着毫米波器件技术和信号处理算法的不断进步，无人机FMCW毫米波高度计将在智能化、集成化和小型化方面取得更大突破，进一步拓展无人机的应用边界。对FMCW毫米波高度计雷达的深入研究和仿真，将对推动无人机技术的发展具有重要意义。

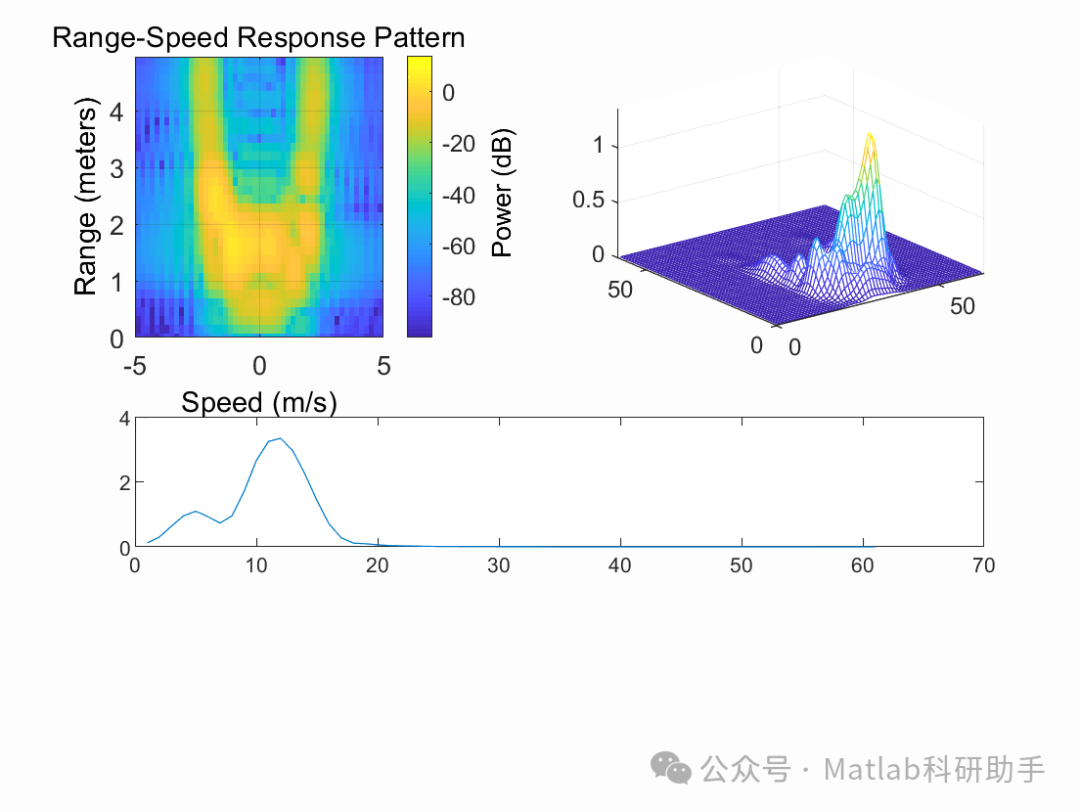

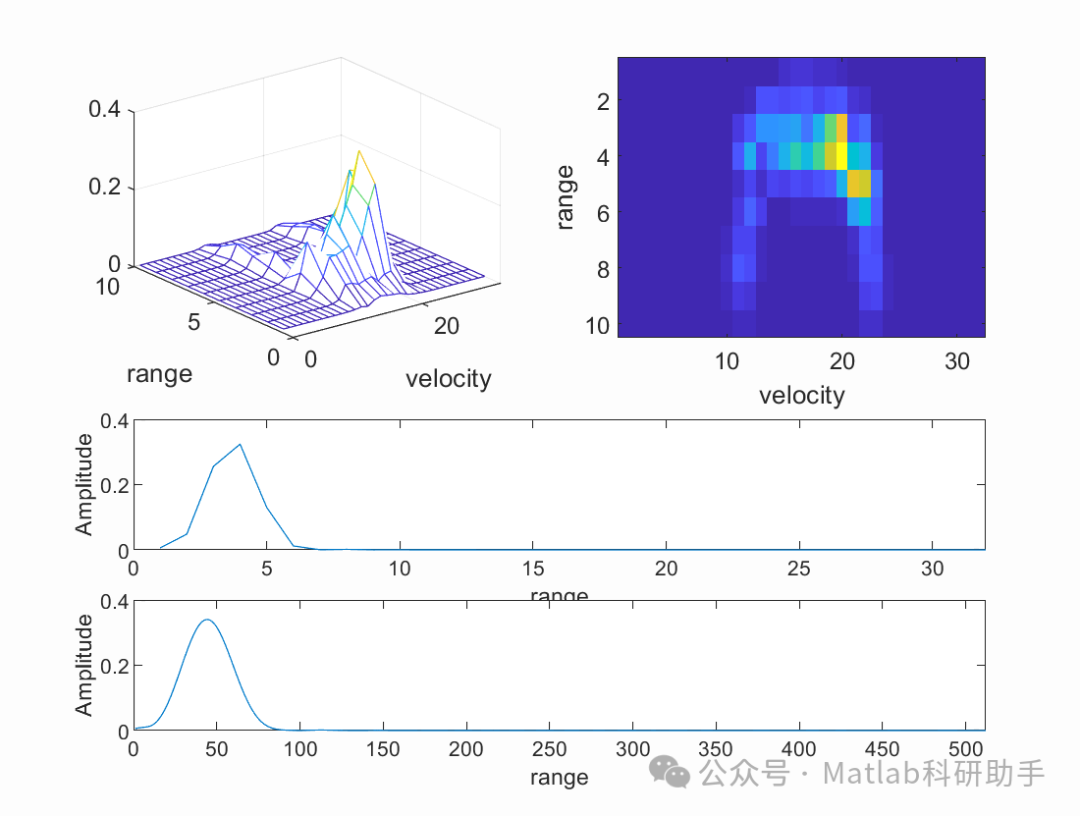

⛳️ 运行结果

🔗 参考文献

[1] 王春江,邵芳.雷达物位计在铝用碳素残极料仓的应用与仿真[J].机械与电子, 2016, 034(008):56-58,62.

[2] 朱菊蕾.车载毫米波雷达信号处理算法的研究[D].电子科技大学[2025-09-28].DOI:CNKI:CDMD:2.1018.975659.

[3] 刘宝,刘军民.FMCW雷达快速高精度测距算法[J].电子测量与仪器学报, 2001, 15(3):5.DOI:CNKI:SUN:DZIY.0.2001-03-008.

📣 部分代码
