Hough变换用于UiO数字图像分析研究附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

UiO（University of Oslo）系列金属有机框架（MOFs）材料，因具有高比表面积、可调孔径结构及优异的化学稳定性，在气体吸附、催化、传感器等领域展现出广阔应用前景。UiO 材料的微观结构（如晶体形貌、粒径分布、孔道完整性）直接决定其宏观性能，而数字图像分析是获取微观结构信息的核心手段。

传统图像特征检测方法（如边缘检测算子）在处理 UiO 材料图像时，易受噪声（如扫描电子显微镜（SEM）图像中的电子噪声、X 射线衍射（XRD）图像中的背景干扰）、结构重叠等问题影响，难以精准提取直线、圆等关键几何特征。Hough 变换作为一种经典的参数空间变换算法，通过将图像空间中的几何特征映射到参数空间，实现对噪声鲁棒的特征检测，为 UiO 材料数字图像的精准分析提供了有效解决方案。

本文系统研究 Hough 变换的基本原理及其改进算法，结合 UiO 材料（如 UiO-66、UiO-67）的 SEM、透射电子显微镜（TEM）及原子力显微镜（AFM）图像特性，开展直线检测（如晶体边缘、孔道阵列）、圆检测（如纳米颗粒、缺陷位点）及参数优化研究，旨在为 UiO 材料微观结构定量分析与性能调控提供技术支撑。

二、Hough 变换理论基础

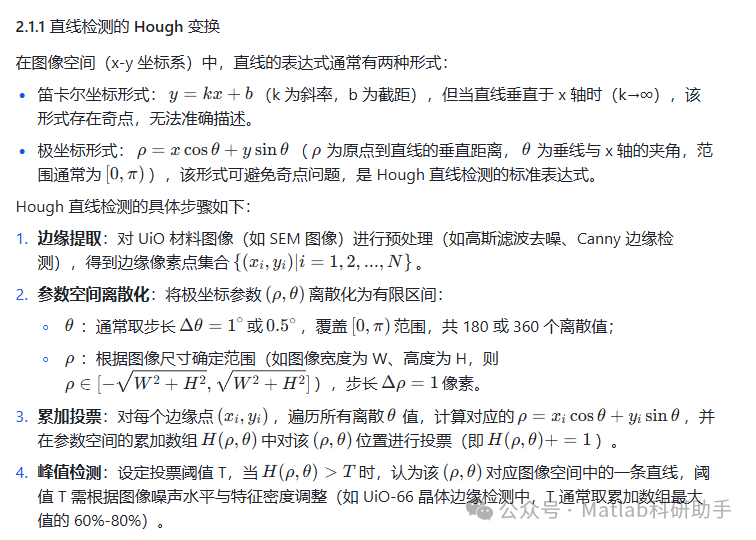

2.1 标准 Hough 变换（HT）原理

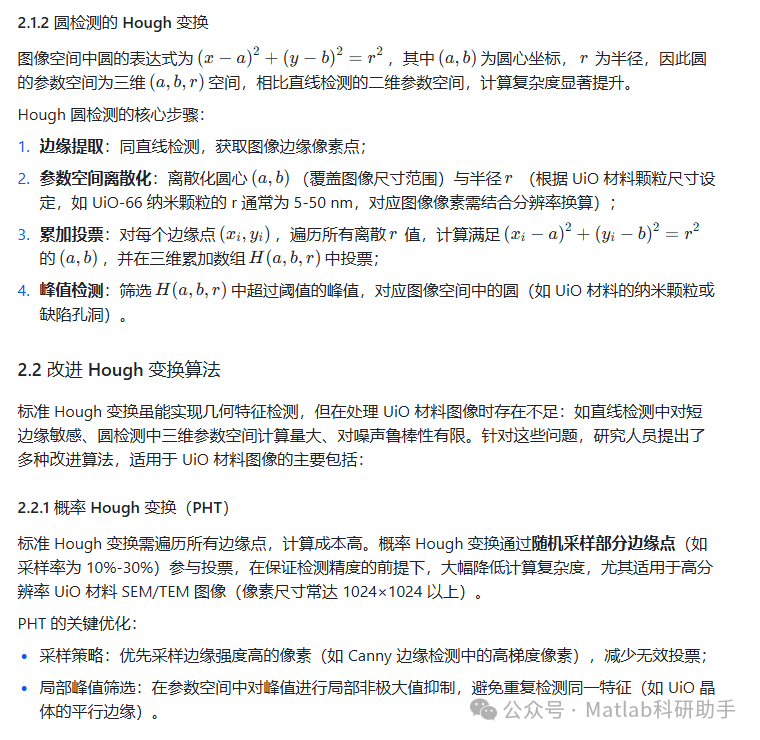

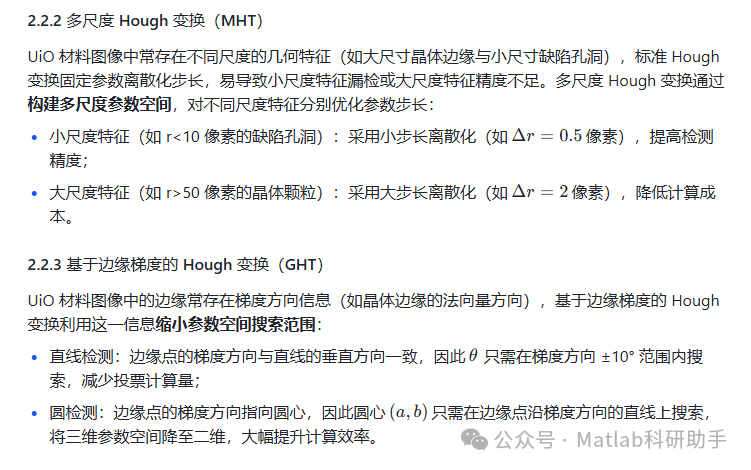

Hough 变换的核心思想是将图像空间中的几何特征（如直线、圆）映射到参数空间，通过参数空间的累加投票实现特征检测。其本质是利用几何特征的 “点 - 参数” 对应关系：图像空间中满足同一几何特征的所有点，在参数空间中对应唯一的参数曲线，通过累加这些曲线的交点，即可确定几何特征的参数。

三、UiO 材料数字图像特性与预处理

3.1 UiO 材料图像类型与特征

其 SEM 图像中，理想晶体呈规则立方体结构，边缘为清晰直线；若存在合成缺陷（如配体缺失），则晶体边缘可能出现不规则凸起或凹陷，且表面可能存在纳米级缺陷孔洞（圆形或椭圆形）。因此，UiO-66 SEM 图像分析需同时实现直线（边缘）与圆（缺陷）检测，这正是 Hough 变换的核心应用场景。

3.2 图像预处理方法

为提升 Hough 变换的检测精度，需对 UiO 材料图像进行预处理，消除噪声与干扰，强化目标特征：

3.2.1 去噪处理

• 高斯滤波：针对 SEM/TEM 图像中的高斯噪声，采用 5×5 或 7×7 高斯核对图像进行平滑，标准差 σ 根据噪声强度调整（通常 σ=0.5-1.5），在保留边缘细节的同时抑制噪声；

• 中值滤波：针对 AFM 图像中的脉冲噪声（如探针异常点），采用 3×3 中值滤波，避免噪声对边缘梯度计算的影响；

• 小波去噪：对高噪声 TEM 图像（如晶格条纹图像），采用小波分解（如 db4 小波），对高频系数进行阈值处理（如软阈值），重构去噪后的图像，保留晶格直线特征。

3.2.2 边缘增强与提取

• 对比度增强：通过直方图均衡化或自适应直方图均衡化（CLAHE），提升 UiO 晶体与背景的对比度（如 SEM 图像中晶体边缘的灰度差异）；

• 边缘提取：采用 Canny 边缘检测算子，通过双阈值（高阈值 Th、低阈值 Tl，通常 Th=2Tl）提取连续、细薄的边缘：

• 高阈值 Th：筛选强边缘，避免假边缘；

• 低阈值 Tl：连接弱边缘，保证边缘连续性，尤其适用于 UiO 材料的弱对比度缺陷边缘。

3.2.3 形态学操作

• 膨胀与腐蚀：对提取的边缘图像进行形态学腐蚀（消除细小噪声边缘）与膨胀（修复边缘断裂），得到完整的目标边缘（如 UiO 晶体的闭合边缘）；

• 区域分割：采用阈值分割（如 Otsu 自适应阈值）将图像分为前景（UiO 晶体）与背景，排除背景区域对 Hough 变换的干扰，仅对前景区域进行特征检测。

四、Hough 变换在 UiO 数字图像分析中的应用

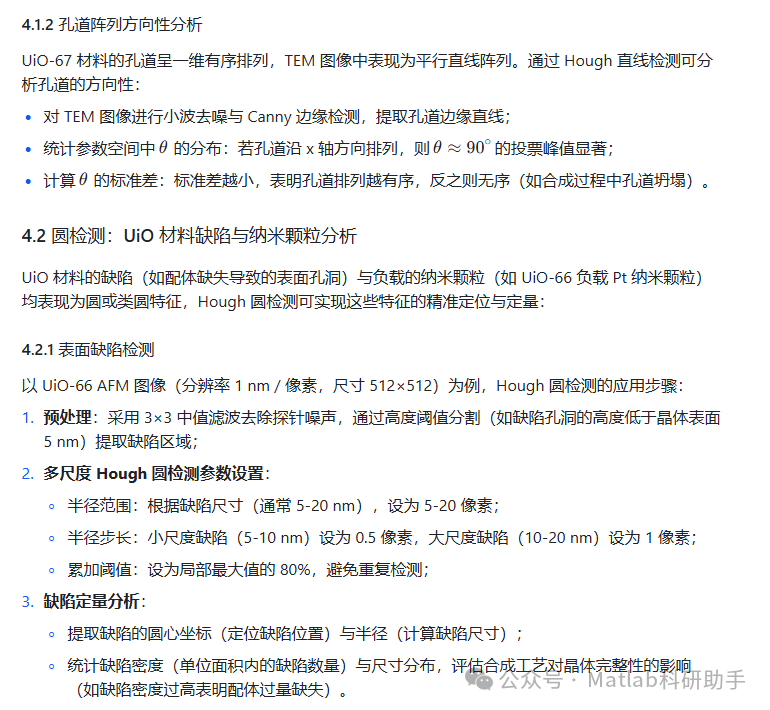

4.1 直线检测：UiO 晶体边缘与孔道阵列分析

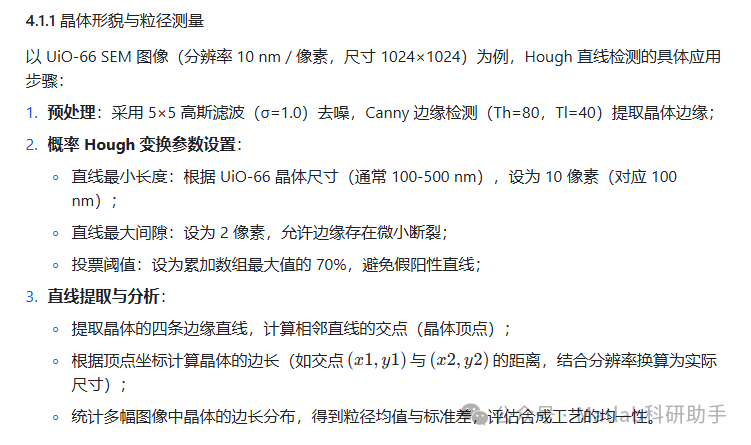

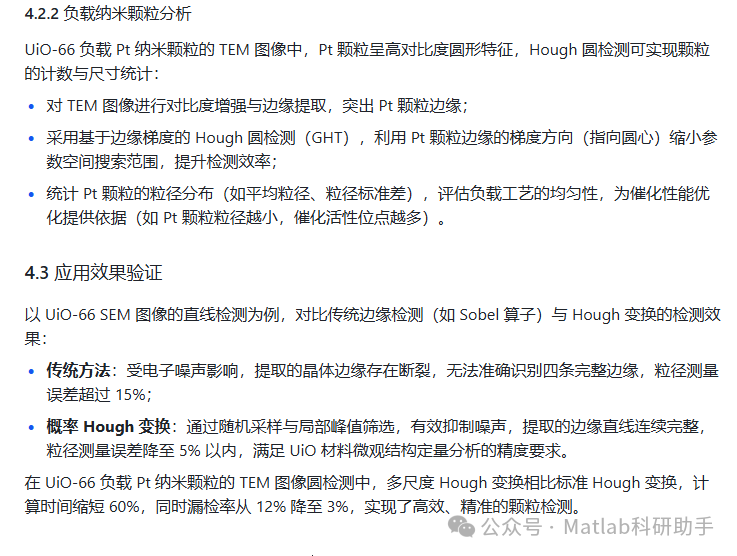

UiO 材料的晶体边缘（如 UiO-66 的立方体边缘）与孔道阵列（如 UiO-67 的一维孔道）均表现为直线特征，通过 Hough 直线检测可实现这些特征的定量分析：

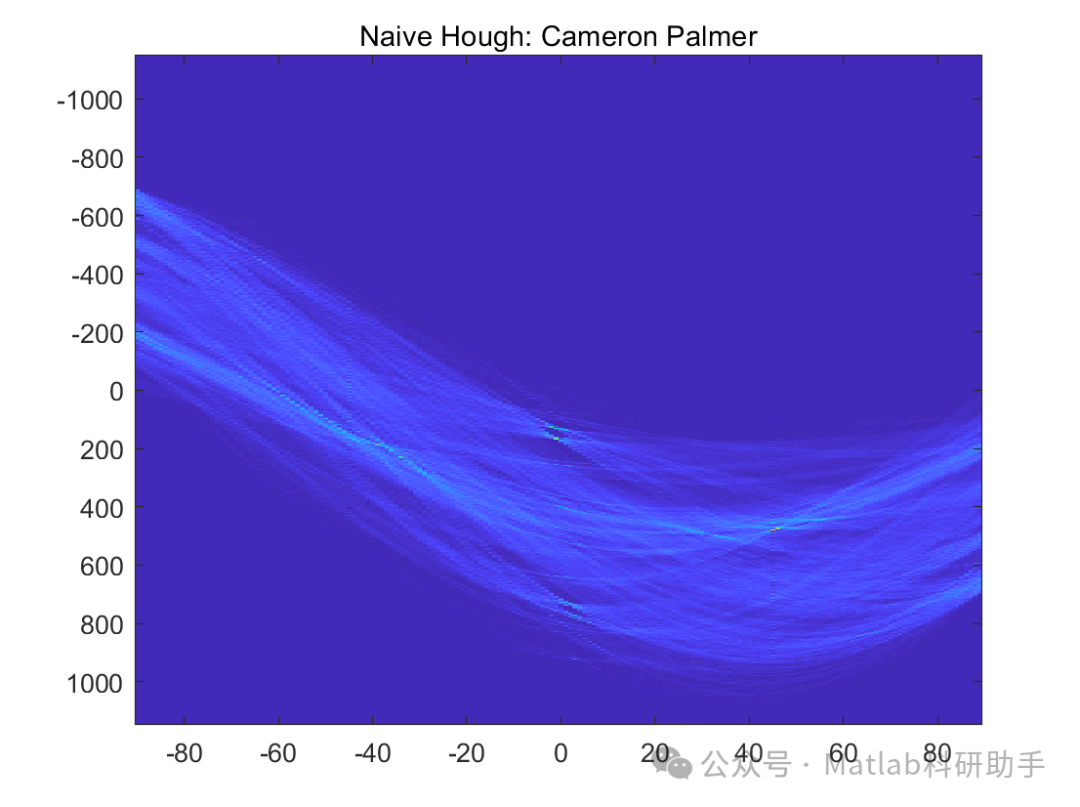

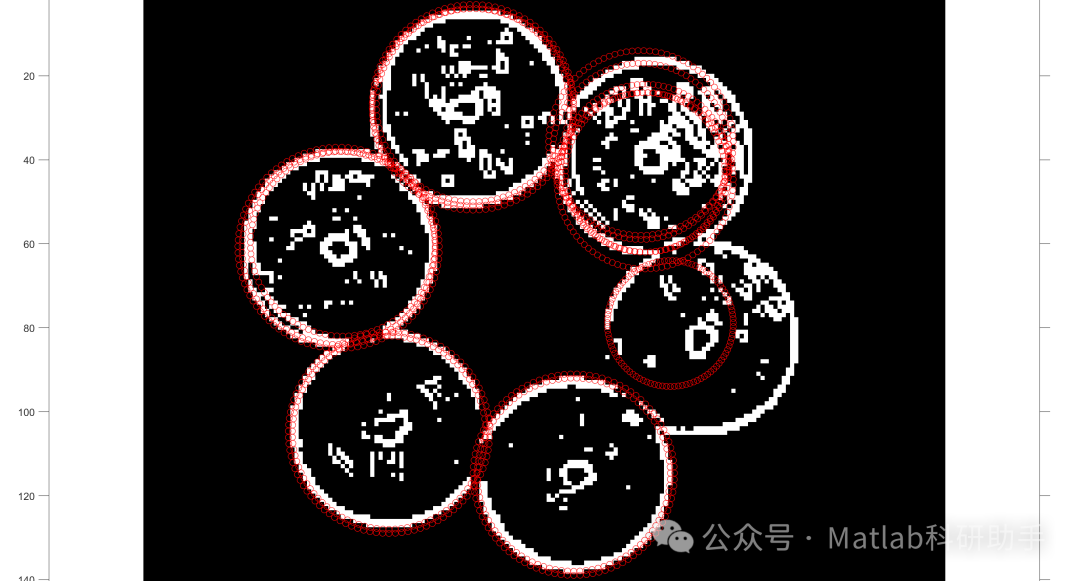

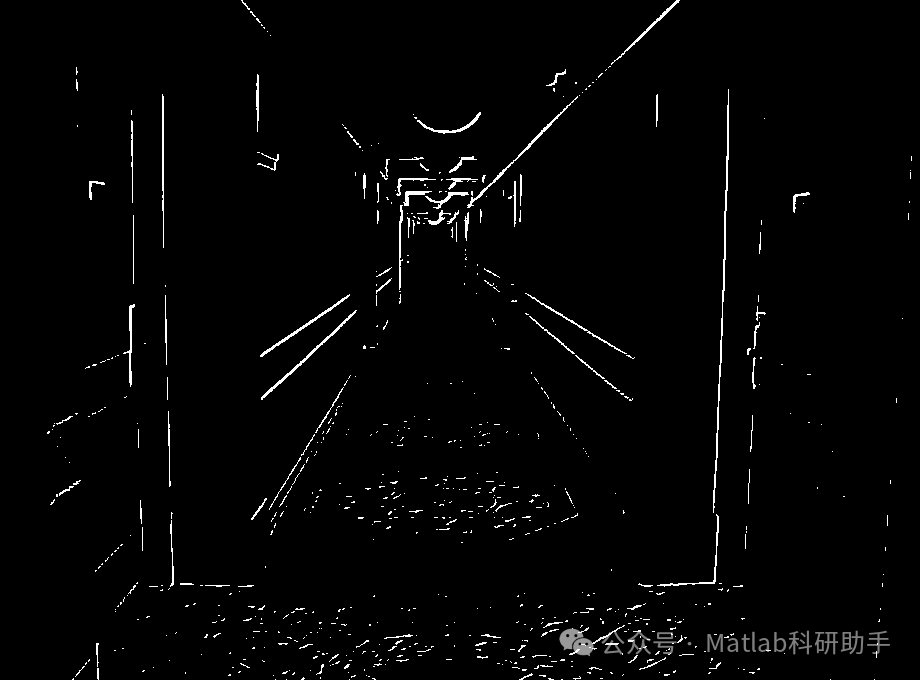

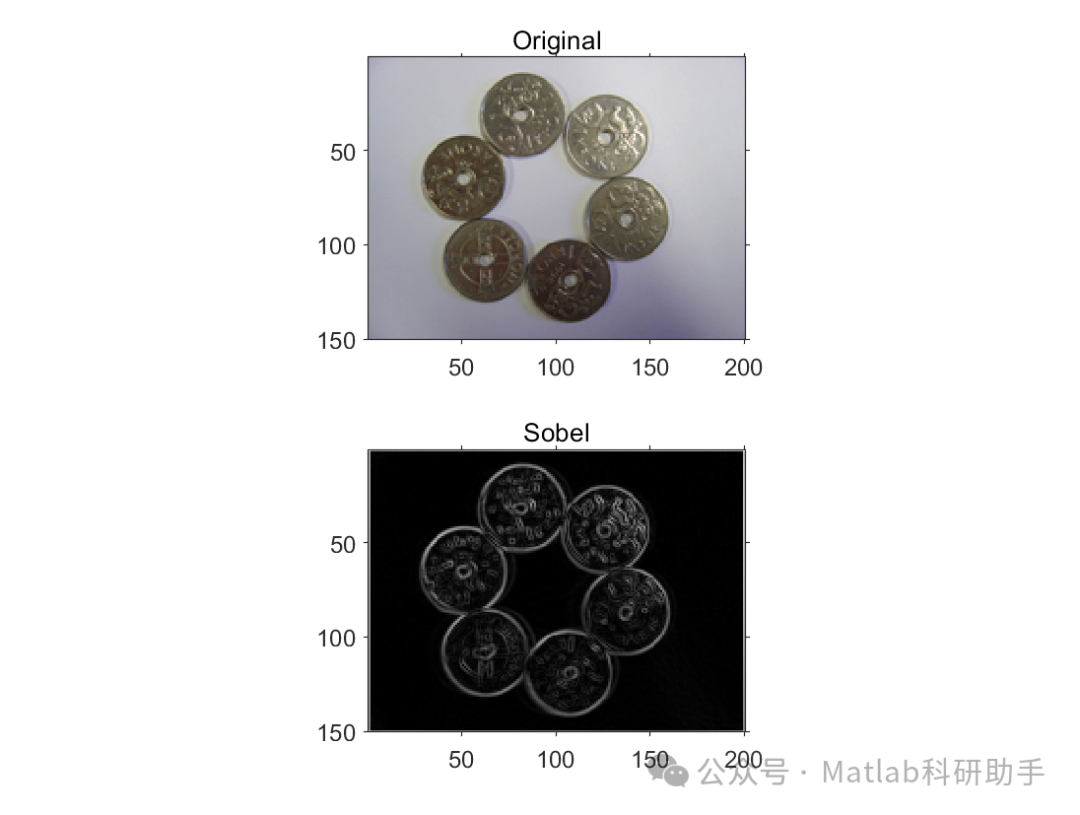

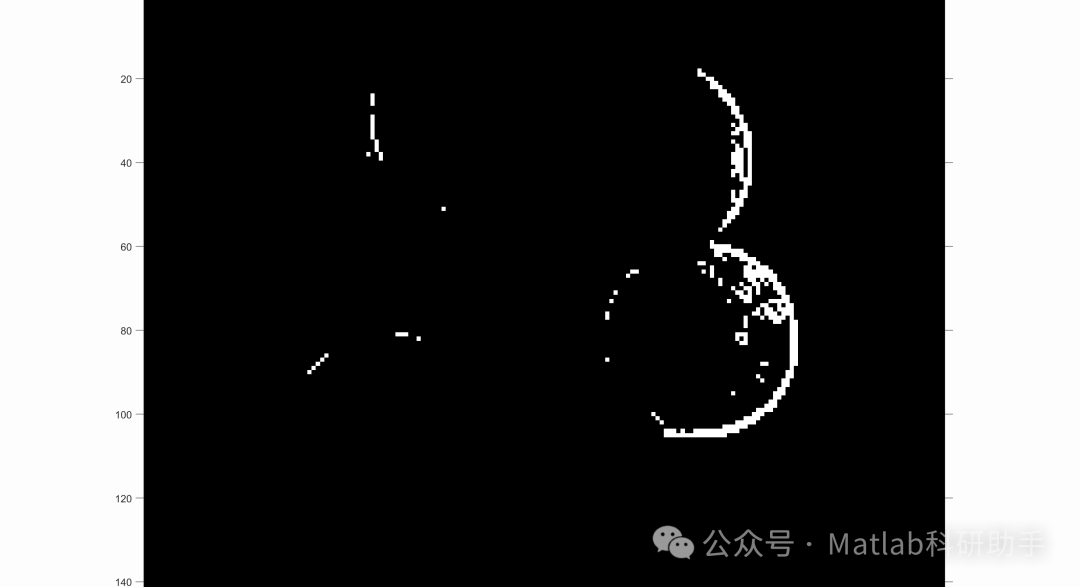

⛳️ 运行结果

🔗 参考文献

[1] 包黎明,钟孝伟,王乾乾.基于UIO的汽车主动悬架系统状态估计[J].汽车实用技术, 2017(22):4.DOI:10.16638/j.cnki.1671-7988.2017.22.008.

[2] RafaelC.Gonzalez,RichardE.Woods,StevenL.Eddins.数字图像处理(MATLAB版)[M].电子工业出版社,2005.

[3] 梁原.基于MATLAB的数字图像处理系统研究[D].长春理工大学[2025-09-13].DOI:10.7666/d.y1242203.

📣 部分代码
