🔥 内容介绍

惯性测量单元（IMU）在姿态估计、导航和运动跟踪等领域扮演着至关重要的角色。传统的IMU通常包含加速度计和陀螺仪，而9轴IMU则进一步整合了磁力计，以提供更全面的运动信息。然而，IMU传感器数据不可避免地受到噪声、漂移和外部干扰的影响，导致直接使用原始数据进行姿态估计的精度和稳定性不足。卡尔曼滤波器作为一种最优估计算法，能够有效地融合多源传感器数据，并对系统状态进行实时估计和预测，从而显著提升IMU的测量精度。本文深入研究了9轴IMU传感器的工作原理，重点探讨了如何将加速度计、陀螺仪和磁力计的数据通过扩展卡尔曼滤波器（EKF）或无迹卡尔曼滤波器（UKF）进行融合，以实现高精度的姿态估计。文章详细阐述了卡尔曼滤波器的基本理论、状态向量和观测向量的构建、系统噪声和测量噪声的建模以及滤波器的预测与更新过程。最后，对算法的性能进行了评估，并讨论了其在实际应用中的挑战与展望。

关键词：IMU；卡尔曼滤波器；加速度计；陀螺仪；磁力计；姿态估计

1. 引言

随着MEMS（微机电系统）技术的发展，惯性测量单元（IMU）的体积越来越小，成本越来越低，使其在机器人、无人机、智能穿戴设备、虚拟现实（VR）和增强现实（AR）等领域得到了广泛应用。IMU的主要功能是测量物体的线加速度和角速度，从而推断出物体的运动状态和姿态。早期的IMU通常只包含三轴加速度计和三轴陀螺仪。加速度计用于测量物体的非重力加速度，可以通过重力分量来估算倾斜角；陀螺仪则用于测量物体的角速度，通过积分可以得到角度变化。然而，加速度计容易受到外部线加速度的干扰，而陀螺仪则存在积分漂移问题，导致长时间姿态估计的误差累积。

为了克服这些局限性，9轴IMU应运而生。它在传统的六轴IMU基础上增加了三轴磁力计。磁力计能够测量地球磁场，为航向角（Yaw）提供参考。通过结合加速度计、陀螺仪和磁力计的数据，可以更全面、更鲁棒地估计物体的三维姿态（横滚角Roll、俯仰角Pitch和航向角Yaw）。

然而，即使是9轴IMU，其传感器数据也并非完美无缺。传感器噪声、温度漂移、磁场干扰（例如来自电机或金属物体）以及传感器本身存在的非线性误差都会影响测量精度。因此，如何有效地融合这些存在噪声和不确定性的多源数据，以获得最优的姿态估计，成为了一个亟待解决的问题。卡尔曼滤波器（Kalman Filter）作为一种广泛应用于状态估计的递归算法，为解决这一问题提供了强大的工具。它能够通过对系统状态的预测和测量值的更新，实现对系统状态的最优估计，并有效抑制噪声。

本文旨在深入探讨如何将卡尔曼滤波器应用于9轴IMU的姿态估计算法中。我们将详细阐述卡尔曼滤波器的基本原理，以及如何根据9轴IMU的特性构建适当的状态模型和观测模型。通过对算法的详细分析和性能评估，为相关领域的研究和应用提供参考。

2. 9轴IMU传感器原理

9轴IMU通常集成了以下三种传感器：

2.1 三轴加速度计

加速度计基于牛顿第二定律，测量物体所受的非重力加速度。在静止或匀速运动状态下，加速度计主要感知重力加速度的分量。通过测量在不同轴上的重力分量，可以计算出物体的倾斜角度（横滚角和俯仰角）。

• 工作原理

  ：通常基于MEMS技术，通过测量惯性质量块在微悬臂梁上的偏转来感知加速度。

• 优点

  ：对静态和准静态倾斜角测量准确。

• 缺点

  ：易受物体自身运动产生的线加速度影响，无法直接测量航向角，长时间动态测量时误差较大。

2.2 三轴陀螺仪

陀螺仪用于测量物体绕自身轴的角速度。通过对角速度进行积分，可以得到角度的变化量，从而追踪物体的姿态。

• 工作原理

  ：通常基于科里奥利力效应，通过测量振动惯性质量块在旋转时产生的微小偏转来感知角速度。

• 优点

  ：对高速运动和短时间内的角度变化响应迅速且准确，不受重力或外部线加速度影响。

• 缺点

  ：存在积分漂移问题，即角速度的微小误差会在积分过程中逐渐累积，导致长时间姿态估计误差越来越大。

2.3 三轴磁力计

磁力计用于测量物体所在位置的磁场强度和方向。在没有外部磁场干扰的情况下，磁力计可以感知地球磁场，并利用其方向来确定物体的航向角。

• 工作原理

  ：通常基于巨磁阻（GMR）或霍尔效应等原理，测量磁场对导电材料或半导体的影响。

• 优点

  ：可以提供独立于重力场的航向角信息，有效弥补加速度计和陀螺仪在航向角估计上的不足。

• 缺点

  ：容易受到周围环境磁场干扰（如电机、金属物体、电源线等），导致测量误差。磁场本身也可能存在局部畸变。

3. 卡尔曼滤波器基本理论

卡尔曼滤波器是一种线性二次高斯系统（Linear Quadratic Gaussian, LQG）的最优估计算法。它通过递归的方式，结合系统状态的预测值和测量值，来估计系统的未知状态。即使系统模型不完全准确，测量值也存在噪声，卡尔曼滤波器也能提供一个渐进最优的估计。

3.1 卡尔曼滤波器的基本思想

卡尔曼滤波器的核心思想是“预测-更新”循环。

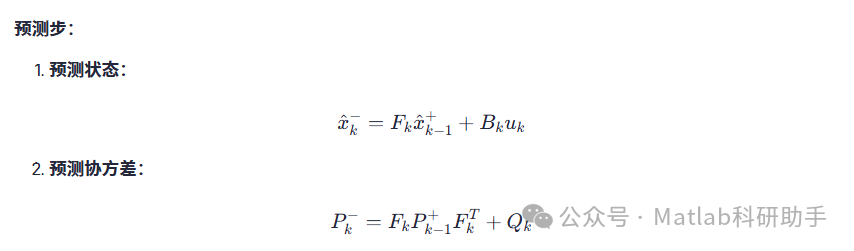

1. 预测（Prediction）

   ：基于前一时刻的最优状态估计，使用系统动态模型来预测当前时刻的状态。同时，预测当前时刻状态的估计协方差。

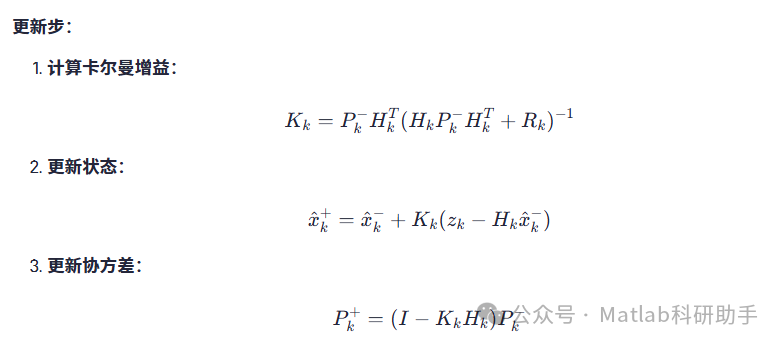

2. 更新（Update）

   ：在当前时刻获得新的测量值后，结合测量模型和测量噪声，对预测的状态进行修正。测量值与预测值之间的差异被用来计算卡尔曼增益，该增益决定了测量值对状态估计的权重。最终得到当前时刻的最优状态估计和估计协方差。

3.2 线性卡尔曼滤波器方程

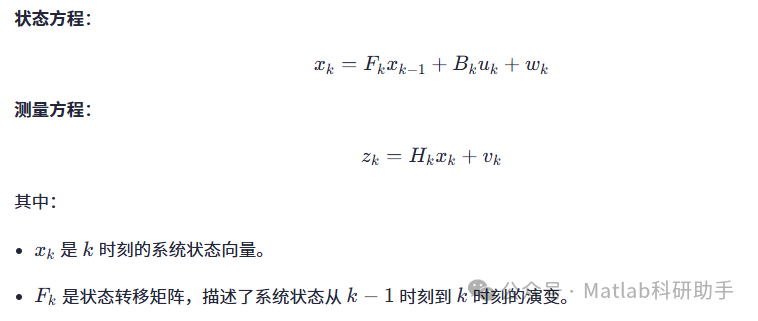

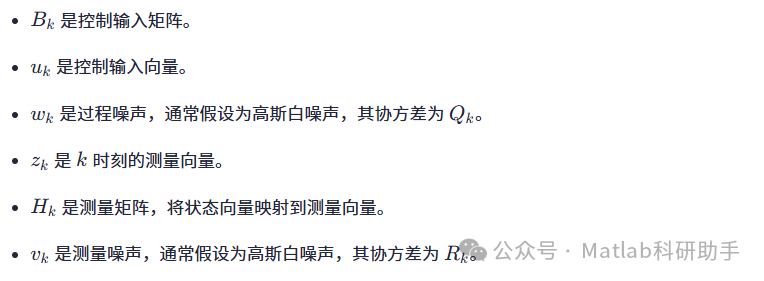

对于一个离散时间的线性系统，其状态方程和测量方程可以表示为：

其中，上标“+”表示更新后的估计值（后验估计），上标“-”表示预测值（先验估计）。

3.3 扩展卡尔曼滤波器（EKF）

由于IMU的运动学模型和传感器观测模型通常是非线性的，因此传统的线性卡尔曼滤波器无法直接应用。扩展卡尔曼滤波器（EKF）是处理非线性系统的一种常用方法。它通过在每个时间步对非线性函数进行局部线性化（泰勒级数展开），将非线性问题近似为线性问题，然后应用标准的卡尔曼滤波器方程。

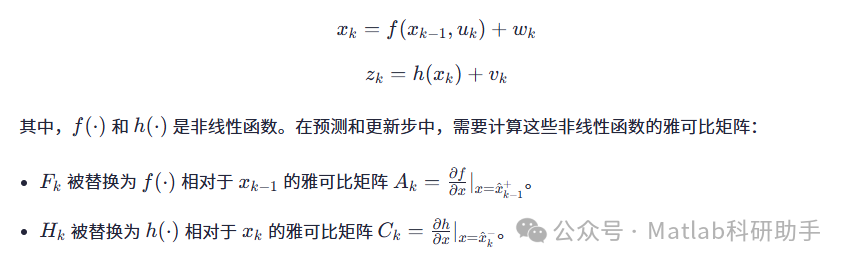

在EKF中，状态方程和测量方程变为：

3.4 无迹卡尔曼滤波器（UKF）

与EKF不同，无迹卡尔曼滤波器（UKF）不进行线性化，而是采用无迹变换（Unscented Transform, UT）来处理非线性。UKF通过选取一组被称为“Sigma点”的采样点，并将其通过非线性函数传播，然后利用这些传播后的点来估计转换后的均值和协方差。相比EKF，UKF通常能提供更准确的估计，尤其是在高度非线性的系统中，因为它避免了雅可比矩阵的计算，也减少了线性化误差。

4. 9轴IMU的卡尔曼滤波器设计

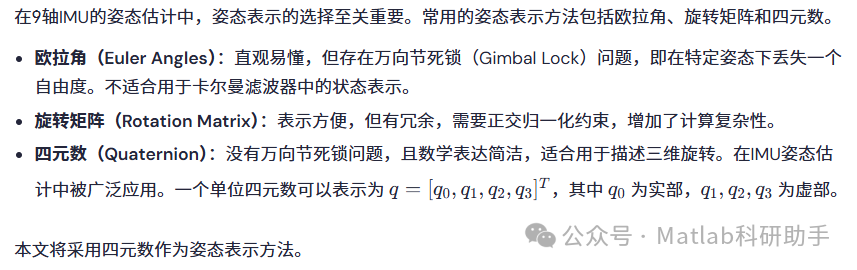

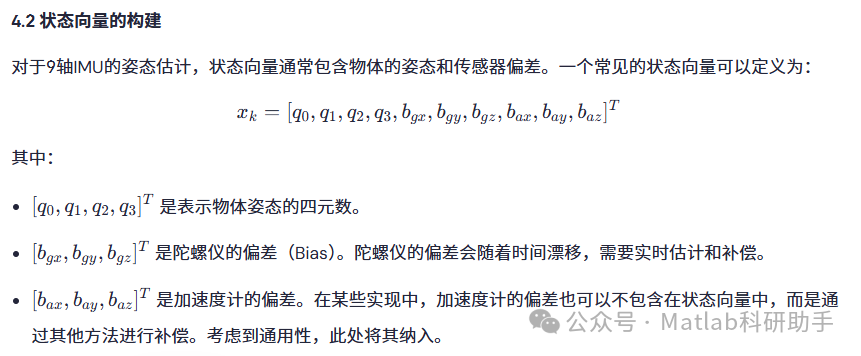

4.1 姿态表示

4.3 状态方程（运动模型）

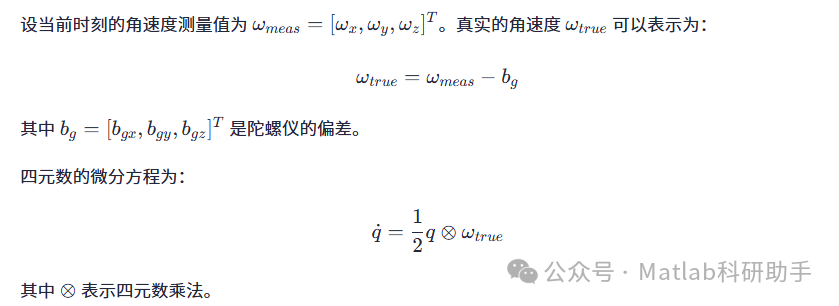

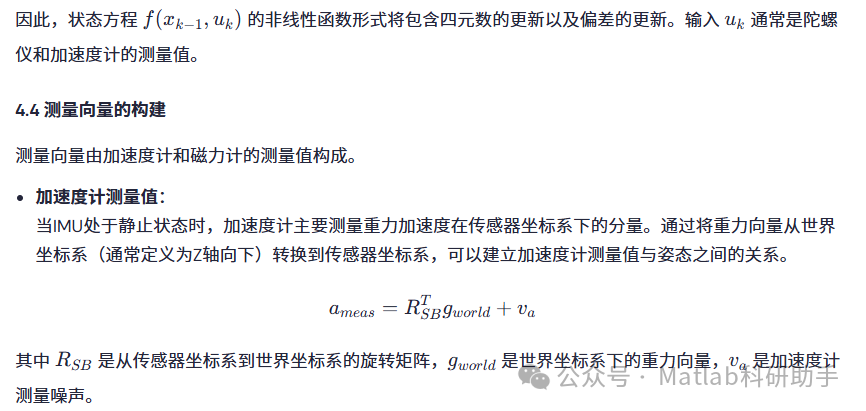

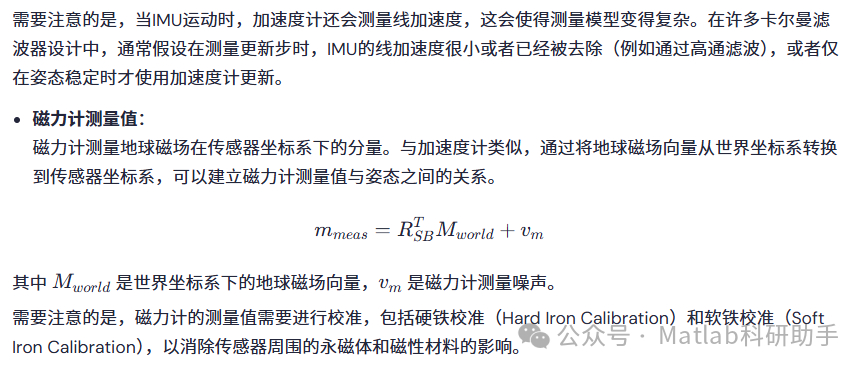

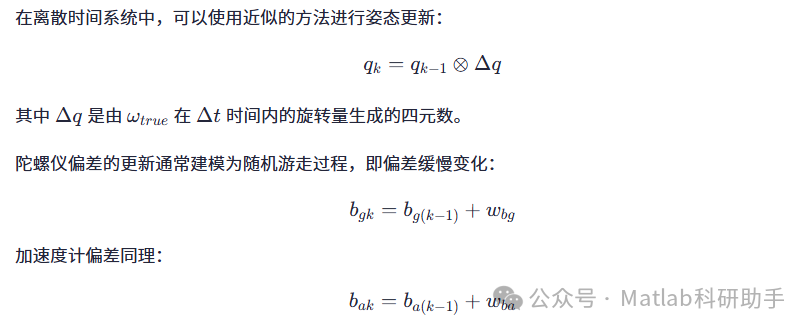

状态方程描述了系统状态随时间的变化。对于IMU，主要依赖于陀螺仪的测量值来更新姿态。

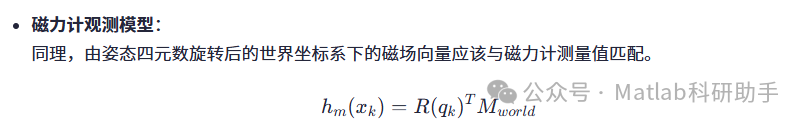

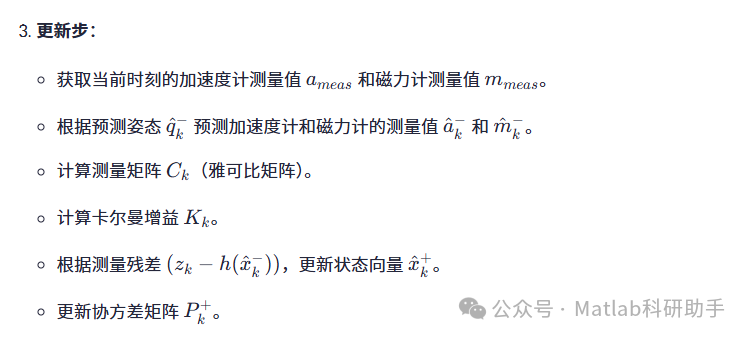

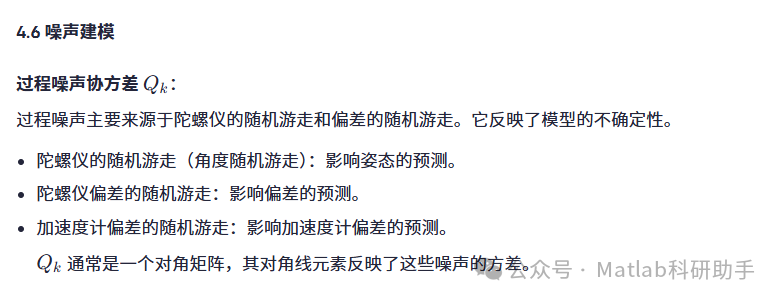

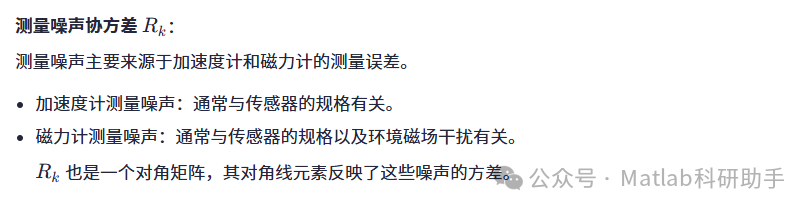

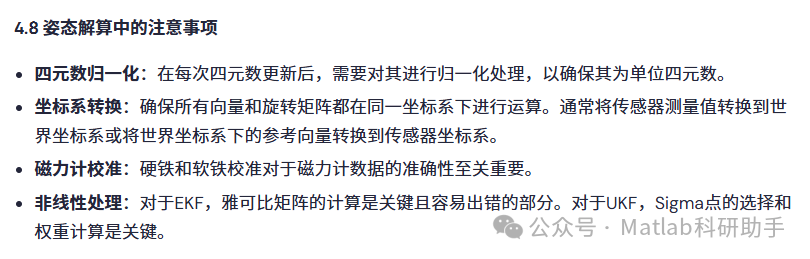

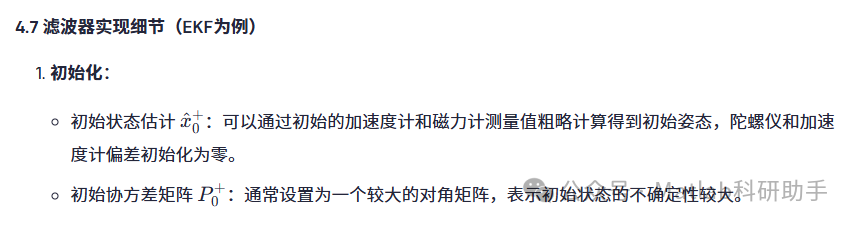

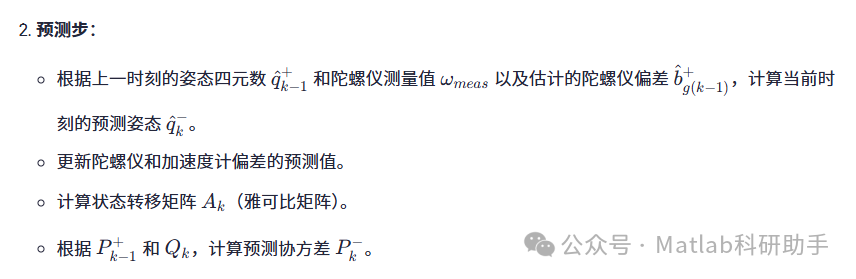

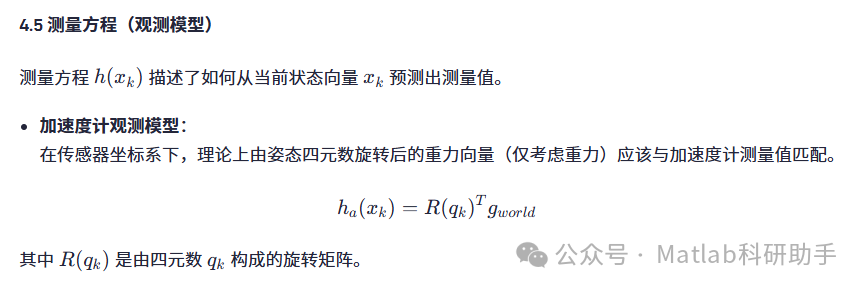

5. 算法性能评估与讨论

对9轴IMU卡尔曼滤波器算法的性能评估通常包括以下方面：

• 精度（Accuracy）

  ：与高精度参考系统（如光学动捕系统或RTK-GNSS系统）进行比较，评估姿态估计的误差。

• 稳定性（Stability）

  ：在长时间运行或复杂运动下，评估姿态估计的漂移情况和鲁棒性。

• 实时性（Real-time Performance）

  ：评估算法的计算复杂度，能否满足实时应用的需求。

• 鲁棒性（Robustness）

  ：在存在传感器噪声、外部干扰（如磁场干扰或运动冲击）的情况下，评估算法的性能。

挑战与展望：

1. 磁场干扰

   ：磁力计是9轴IMU提供航向角的重要传感器，但其极易受到环境磁场干扰。如何有效识别和抑制磁场干扰是提升系统鲁棒性的关键。自适应卡尔曼滤波器、鲁棒卡尔曼滤波器或融合视觉/UWB等其他传感器是未来的研究方向。

2. 动态精度

   ：在剧烈运动情况下，加速度计会受到线加速度的影响，磁力计可能受到自身运动产生的磁场（如电机）影响。如何区分重力加速度/地磁场与运动产生的加速度/磁场，是提高动态精度的难点。

3. 传感器融合的自适应性

   ：不同场景下，不同传感器的可靠性不同。例如，在静止时加速度计和磁力计更可靠，而在快速旋转时陀螺仪更可靠。设计自适应的卡尔曼滤波器，根据传感器可靠性动态调整噪声协方差矩阵，可以进一步提高性能。

4. 计算资源优化

   ：对于嵌入式设备和低功耗应用，如何在有限的计算资源下实现高效且精确的卡尔曼滤波算法，是工程实践中的重要考量。

5. 基于学习的方法

   ：近年来，深度学习在传感器融合和状态估计领域也取得了进展。将深度学习与卡尔曼滤波器结合，利用深度学习的特征提取和模式识别能力来辅助卡尔曼滤波器进行噪声建模和非线性处理，是未来的一个研究方向。例如，利用神经网络预测传感器偏差或噪声协方差。

6. 结论

9轴IMU传感器结合卡尔曼滤波器在姿态估计领域展现出巨大的潜力。本文深入探讨了9轴IMU传感器的工作原理，并详细阐述了如何将加速度计、陀螺仪和磁力计的数据通过卡尔曼滤波器进行融合，以实现高精度的姿态估计。通过合理构建状态向量和观测模型，并对噪声进行精确建模，卡尔曼滤波器能够有效地抑制传感器噪声和漂移，提供稳定且精确的姿态信息。

尽管卡尔曼滤波器在9轴IMU姿态估计中取得了显著成功，但其在复杂动态环境和强干扰下的性能仍有提升空间。未来的研究将集中于开发更鲁棒、更自适应的融合算法，并探索与其他传感器的多模态融合，以期在更广泛的应用场景中实现更高精度的姿态感知。

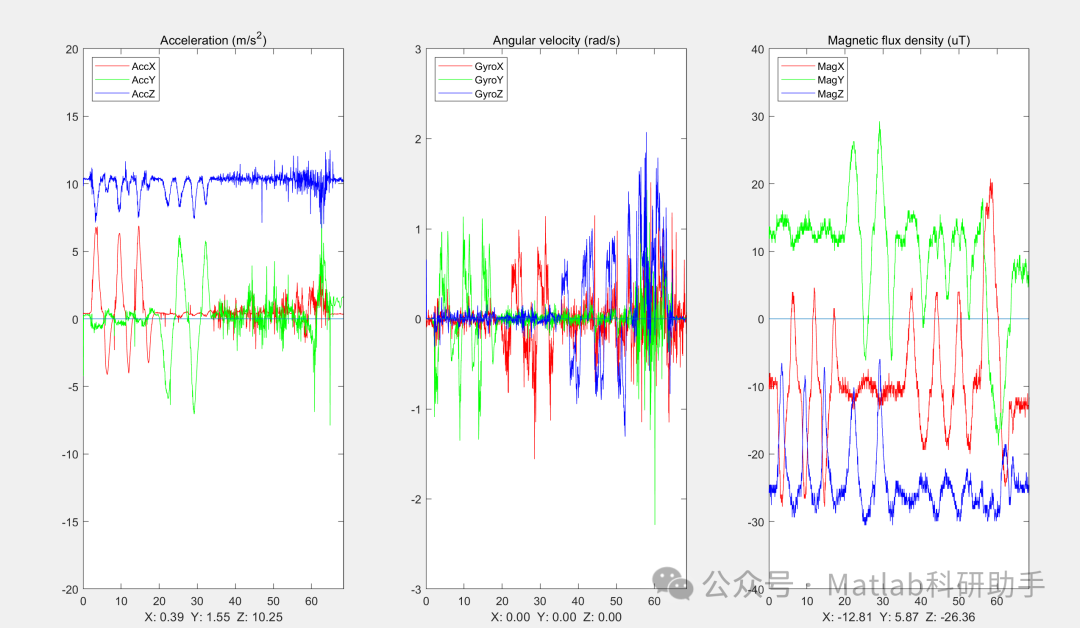

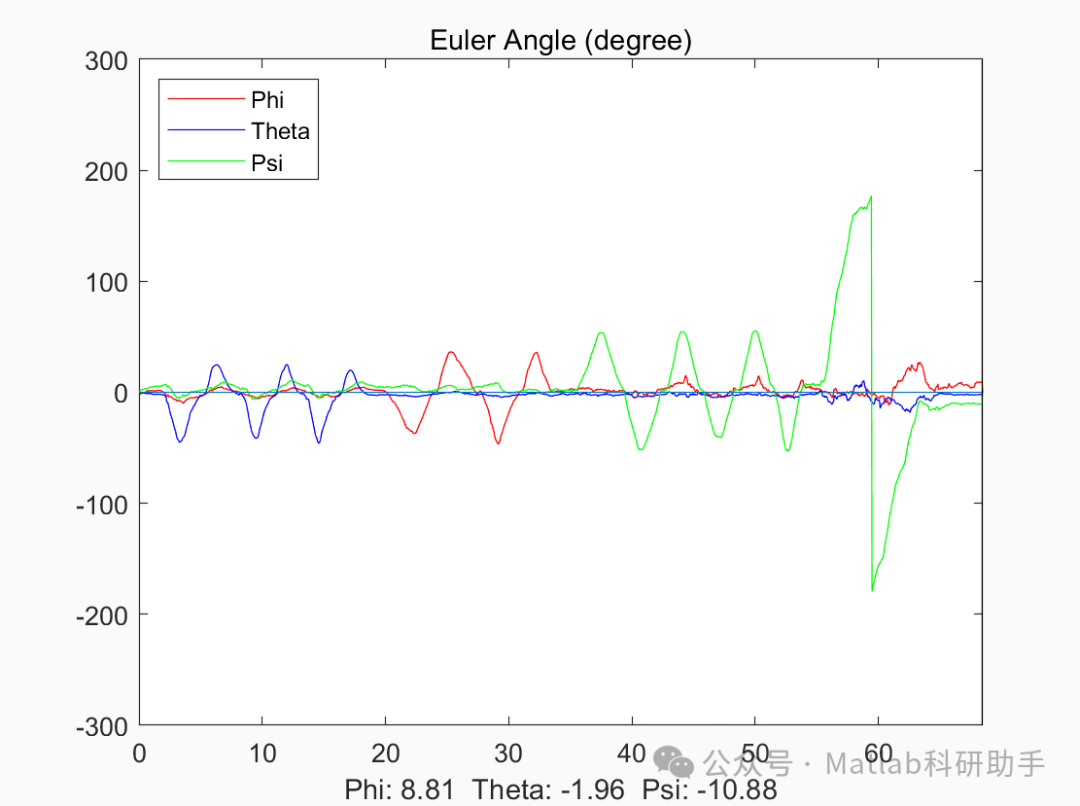

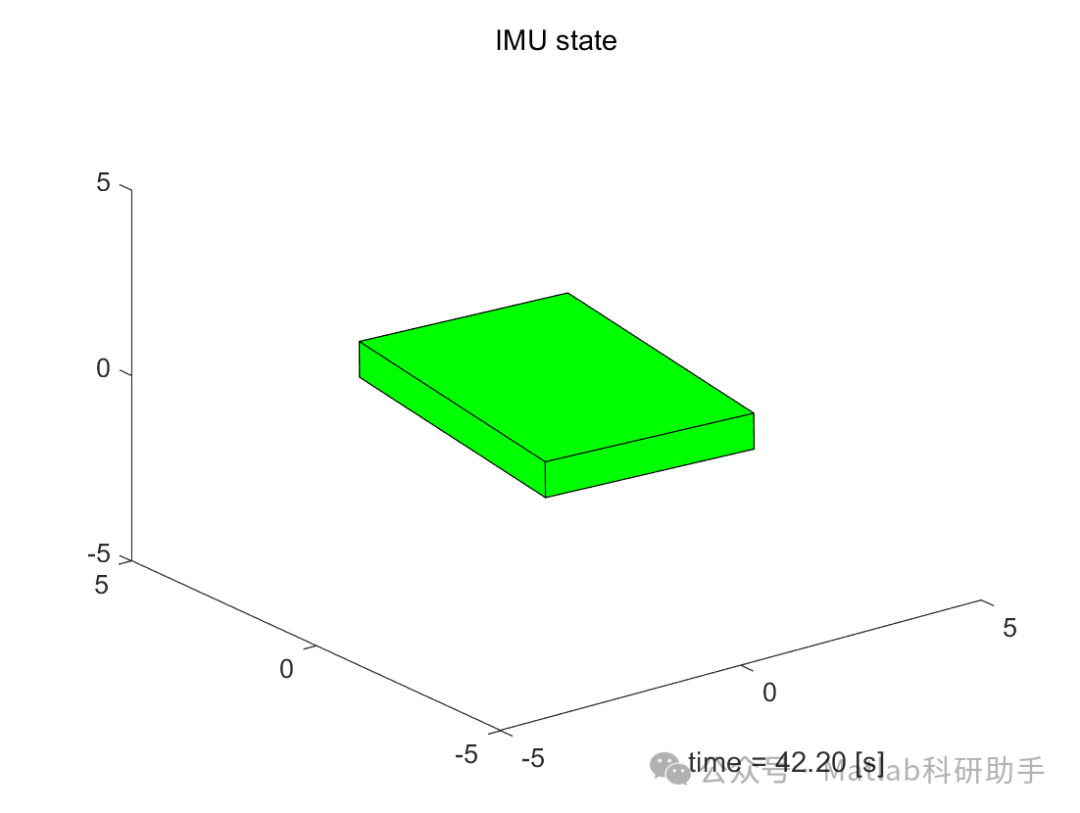

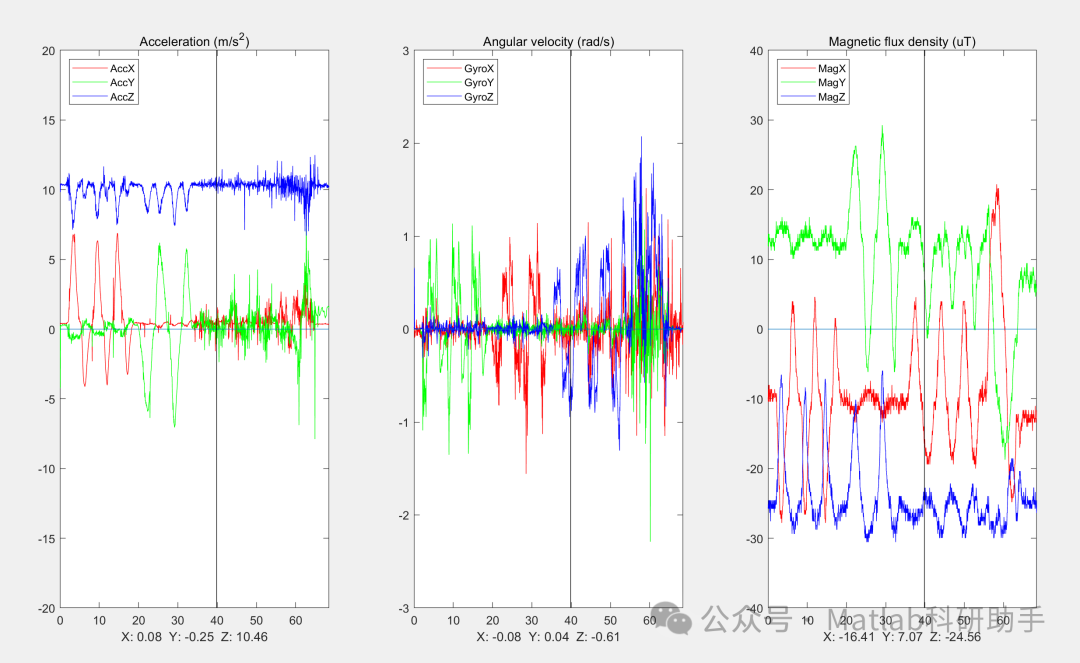

⛳️ 运行结果

🔗 参考文献

[1] 张静,李维刚,张骏虎,等.基于卡尔曼滤波的MIMU姿态解算算法研究[J].计算机测量与控制, 2020.DOI:10.16526/j.cnki.11-4762/tp.2020.12.048.

[2] 魏志方.基于MEMS传感器的微飞行器航姿算法设计与实验研究[D].上海交通大学,2018.

[3] 魏志方.基于MEMS传感器的微飞行器航姿算法设计与实验研究[D].上海交通大学,2018.

📣 部分代码
