【GUI】通过Hough变换在SEM显微图像上检测滑移线研究附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

滑移线是材料塑性变形的重要宏观表征之一，其在扫描电子显微镜（SEM）图像中的精确检测对于深入理解材料变形机制、预测材料性能以及进行材料损伤评估具有重要意义。然而，SEM图像中滑移线的复杂性、噪声干扰以及不规则性给传统的图像处理方法带来了挑战。本文旨在探讨一种基于Hough变换的方法，用于在SEM显微图像中高效、准确地检测滑移线。通过对Hough变换原理的阐述、算法实现细节的探讨以及在实际SEM图像上的应用验证，结果表明该方法能够有效地识别并提取图像中的直线型滑移线，为材料科学研究提供了一种有力的图像分析工具。

关键词： 滑移线；Hough变换；SEM图像；图像处理；塑性变形

1. 引言

材料在受到外力作用发生塑性变形时，其微观结构会发生显著变化。其中，滑移线的形成是晶体材料塑性变形的典型特征之一。滑移线是位错在晶体内部运动并聚集到晶体表面所形成的台阶状痕迹，其形貌、密度、分布以及方向性等信息直接反映了材料的变形行为和力学响应。因此，对SEM图像中滑移线的准确检测与分析，对于揭示材料的变形机制、评价材料的服役性能以及指导新材料的开发具有至关重要的作用。

传统的滑移线检测方法主要依赖于人工目视观察，这种方法不仅耗时耗力，而且易受主观因素影响，检测精度和效率难以保证。随着图像处理技术的飞速发展，越来越多的研究者开始尝试利用计算机视觉技术来实现滑移线的自动化检测。然而，SEM图像具有其自身的特点：例如，图像分辨率高，细节丰富；滑移线通常呈现出细长、直线或近似直线的形态，但同时也可能存在弯曲、交叉、模糊等复杂情况；图像中普遍存在噪声，如表面形貌起伏、充电效应等，这些都会对滑移线的准确识别造成干扰。因此，开发一种鲁棒性强、准确性高的滑移线检测方法，仍然是当前材料科学领域面临的一个重要挑战。

Hough变换作为一种经典的图像处理技术，因其能够有效地从二值图像中检测出直线、圆等几何形状而受到广泛关注。它通过将图像空间中的点映射到参数空间中的曲线，从而实现对特定形状的检测。本文将重点探讨如何将Hough变换应用于SEM显微图像中的滑移线检测，并对其原理、实现方法以及应用效果进行详细分析。

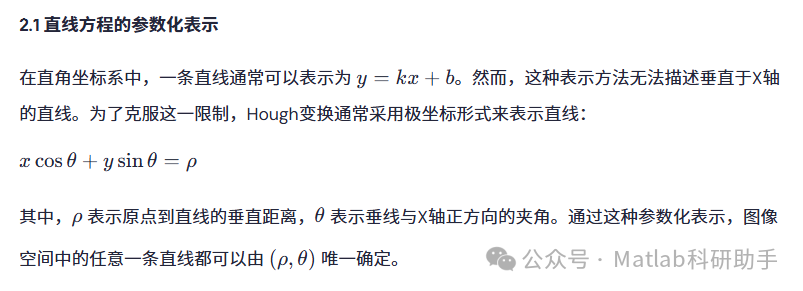

2. Hough变换原理

Hough变换的核心思想是将图像空间中的点与参数空间中的线建立一一对应关系。对于图像空间中的一条直线，在参数空间中对应一个点；对于图像空间中的一个点，在参数空间中对应一条曲线。通过在参数空间中累加投票，可以找出参数空间中投票数最多的点，从而确定图像空间中的直线。

2.2 累加器数组与投票过程

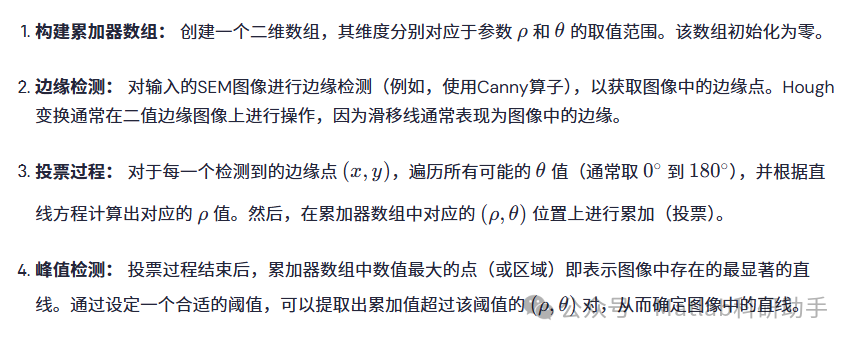

Hough变换的实现过程如下：

3. 基于Hough变换的滑移线检测算法实现

将Hough变换应用于SEM图像中的滑移线检测，需要结合SEM图像的特点进行预处理和后处理。

3.1 图像预处理

1. 灰度化：

    SEM图像通常是灰度图像，如果输入是彩色图像，需要将其转换为灰度图像。

2. 噪声抑制：

    SEM图像中可能存在各种噪声，如散粒噪声、椒盐噪声等。在进行边缘检测之前，通常需要对图像进行平滑处理，以抑制噪声，例如使用高斯滤波器。

3. 边缘检测：

    选择合适的边缘检测算子，如Canny算子。Canny算子能够检测出图像中强弱适中的边缘，并且具有较好的抗噪声能力，适用于滑移线的检测。调整Canny算子的阈值是关键，过高的阈值可能导致遗漏细微的滑移线，过低的阈值则可能引入过多的噪声边缘。

3.2 标准Hough变换与概率Hough变换

标准的Hough变换计算量较大，尤其当图像中存在大量点时。为了提高效率，可以采用概率Hough变换（Progressive Probabilistic Hough Transform, PPHT）。概率Hough变换通过随机采样图像中的点进行投票，并对累加器数组中的峰值进行聚类，从而显著减少计算量并提高检测效率。这对于包含大量细小滑移线或复杂背景的SEM图像尤为重要。

3.3 滑移线提取与后处理

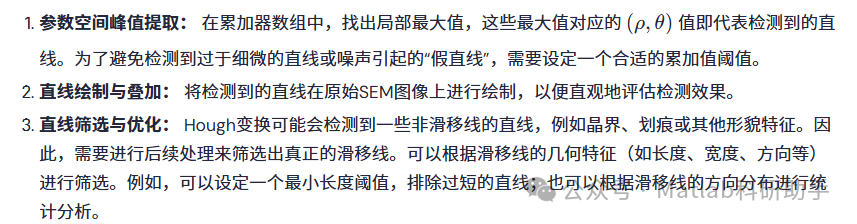

4. 结论与展望

本文提出了一种基于Hough变换的SEM显微图像滑移线检测方法，并对其原理、实现过程和实验结果进行了详细阐述。研究结果表明，Hough变换作为一种经典的直线检测算法，在经过适当的预处理和参数优化后，能够有效地应用于SEM图像中的直线型滑移线检测，为材料科学研究提供了一种可靠、高效的图像分析工具。该方法能够显著提高滑移线检测的效率和客观性，降低人工分析的劳动强度。

未来的研究工作可以从以下几个方面展开：

1. 算法优化：

    针对Hough变换的计算量问题，可以进一步探索更高效的Hough变换算法或其变种，以适应更大尺寸、更复杂图像的实时处理需求。

2. 特征提取与分类：

    在检测到滑移线的基础上，可以结合机器学习或深度学习方法，对滑移线的特征（如长度、密度、方向、宽度等）进行进一步提取和量化分析，从而更深入地研究滑移线与材料性能之间的关系。

3. 多尺度滑移线检测：

    考虑滑移线在不同放大倍数下呈现出不同的尺度特征，可以探索多尺度Hough变换或结合小波变换等方法，以适应不同尺度滑移线的检测。

4. 非直线型滑移线检测：

    对于弯曲、弧形或高度不规则的滑移线，可以考虑结合其他曲线检测算法（如圆Hough变换、蛇形模型等）或基于深度学习的图像分割方法，实现更全面的滑移线识别。

5. 三维滑移线分析：

    结合三维重建技术，将二维SEM图像扩展到三维空间，实现对三维滑移线网络结构的检测与分析，为更深入地理解材料塑性变形的微观机制提供支持。

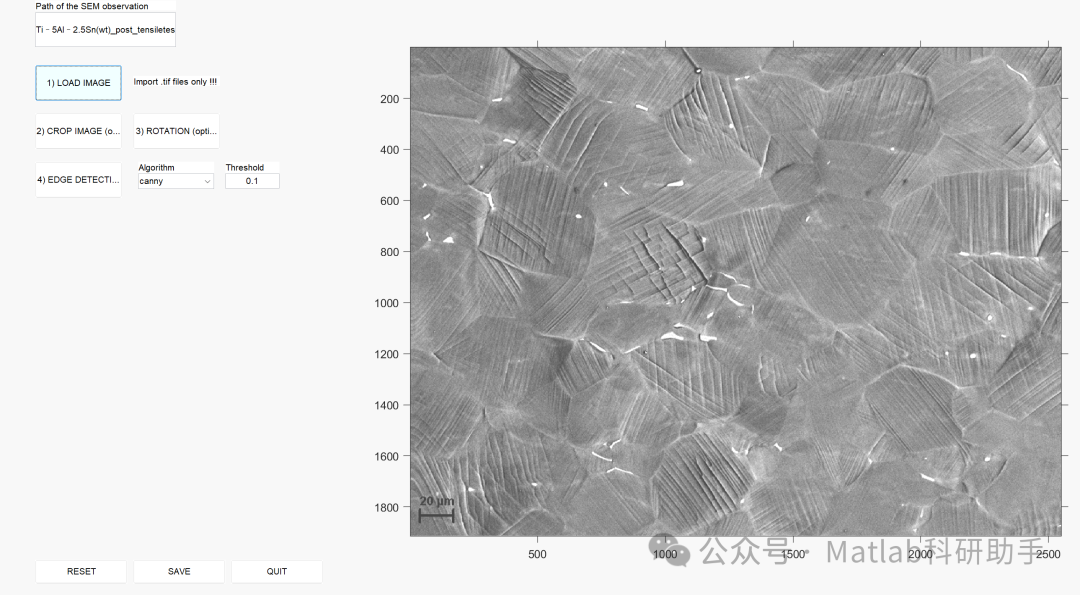

⛳️ 运行结果
