🔥 内容介绍
在现代导航与定位技术中，精确的姿态与位置信息至关重要。惯性测量单元（IMU）和全球定位系统（GPS）是获取这些信息的两种主要传感器。IMU（通常包含加速度计和陀螺仪）能够提供高频的姿态和角速率信息，但其测量误差会随时间累积，导致漂移；而GPS能够提供绝对位置信息，但其更新速率相对较低，且在信号受阻或多径效应影响时精度会下降。为了克服各自的局限性，将IMU和GPS数据融合，并通过卡尔曼滤波器进行优化，成为构建高精度姿态和位置参考系统的常用方法。
IMU的高频输出使其在短时间内能够提供精确的姿态和运动信息。加速度计测量线加速度，通过积分可以得到速度和位置，但易受重力影响；陀螺仪测量角速度，通过积分可以得到姿态角。然而，由于传感器的噪声、偏置和标度因子误差，IMU的输出会逐渐漂移。例如，陀螺仪的零偏会导致姿态角的累积误差，而加速度计的误差则会影响位置的估计精度。
相比之下，GPS提供的是绝对位置信息，其精度通常在米级或亚米级，并且不会随时间累积误差。这使得GPS成为校正IMU漂移的理想补充。然而，GPS的采样率通常只有几赫兹，远低于IMU的数百甚至上千赫兹的采样率。在快速运动或GPS信号不可用时，仅依靠GPS难以满足实时高精度定位的需求。
卡尔曼滤波器是一种最优递归数据处理算法，能够在存在噪声的情况下，对动态系统的状态进行估计。它通过预测和更新两个阶段来不断修正状态估计值。在IMU与GPS数据融合中，卡尔曼滤波器将IMU数据作为系统的预测输入，而将GPS数据作为观测输入。
具体而言，卡尔曼滤波器的工作流程如下：
- 系统建模
：首先需要建立描述IMU和载体运动的系统模型。这包括状态向量的定义（通常包含姿态、位置、速度，甚至传感器偏置等）和状态转移方程。同时，也需要建立测量模型，将GPS的观测值与状态向量关联起来。
- 预测阶段
：在每次IMU数据更新时，卡尔曼滤波器利用上一时刻的状态估计值和IMU的测量值，通过系统模型预测当前时刻的状态。这一阶段会预测状态的均值和协方差矩阵，反映了估计的不确定性。
- 更新阶段
：当GPS数据可用时，卡尔曼滤波器将GPS的测量值与预测的状态进行比较，计算出测量残差。根据测量残差和系统的不确定性，滤波器会计算卡尔曼增益，并利用该增益更新预测的状态，从而得到更精确的姿态和位置估计。这个过程有效地利用了GPS的绝对定位能力来校正IMU的漂移。
通过卡尔曼滤波器，IMU和GPS数据的优势得以互补。IMU的高频输出弥补了GPS更新速率低的不足，使得系统在GPS信号瞬时丢失或快速机动时仍能保持较高的精度。而GPS的绝对位置信息则周期性地校正了IMU的累积误差，防止了系统漂移。
在实际应用中，还需要考虑一些关键因素。例如，传感器的标定对于提高系统精度至关重要，准确的传感器偏置、标度因子和安装误差的补偿能够显著减少初始误差。此外，滤波器的参数调优，如系统噪声和测量噪声的协方差矩阵，也会直接影响滤波器的性能。选择合适的噪声参数能够使滤波器更好地平衡预测和观测的权重，从而实现最优估计。
将IMU和GPS数据通过卡尔曼滤波器进行融合，是构建高精度姿态和位置参考系统的有效途径。这种融合技术不仅克服了单一传感器的局限性，而且在自动驾驶、无人机导航、机器人定位等领域展现出巨大的应用潜力。随着传感器技术和滤波算法的不断发展，基于IMU和GPS融合的导航定位系统将变得更加精确、鲁棒和智能化。

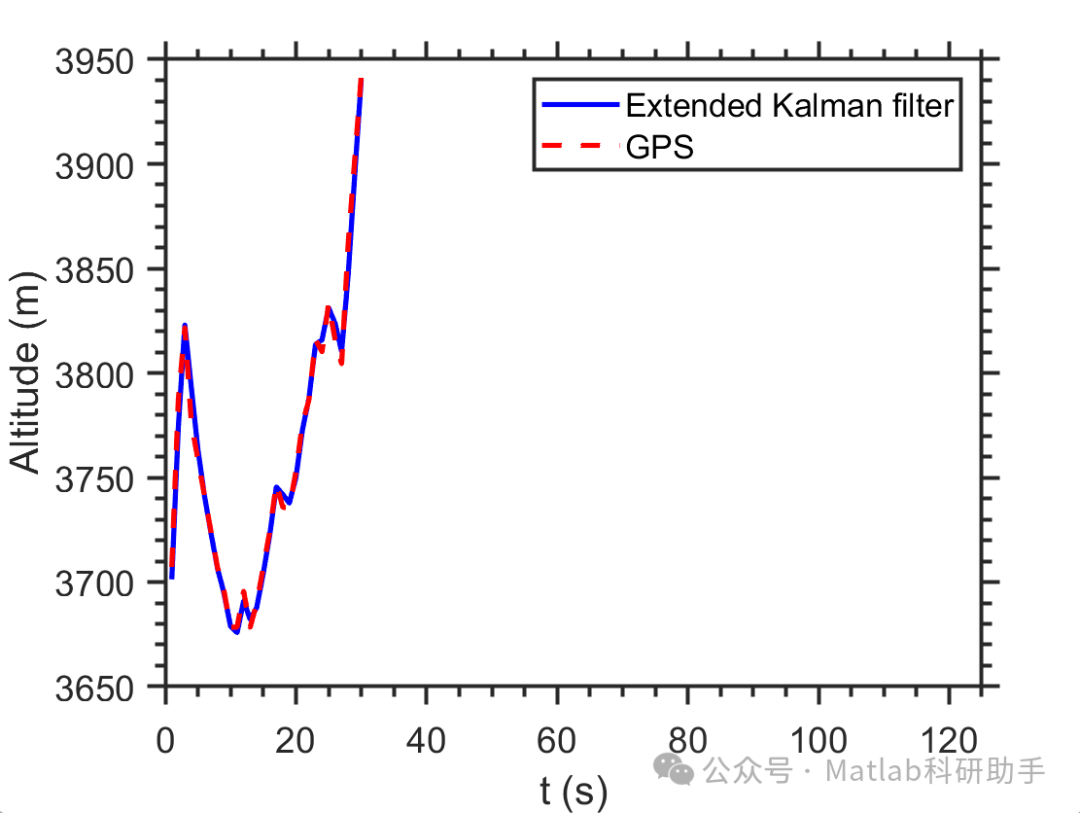

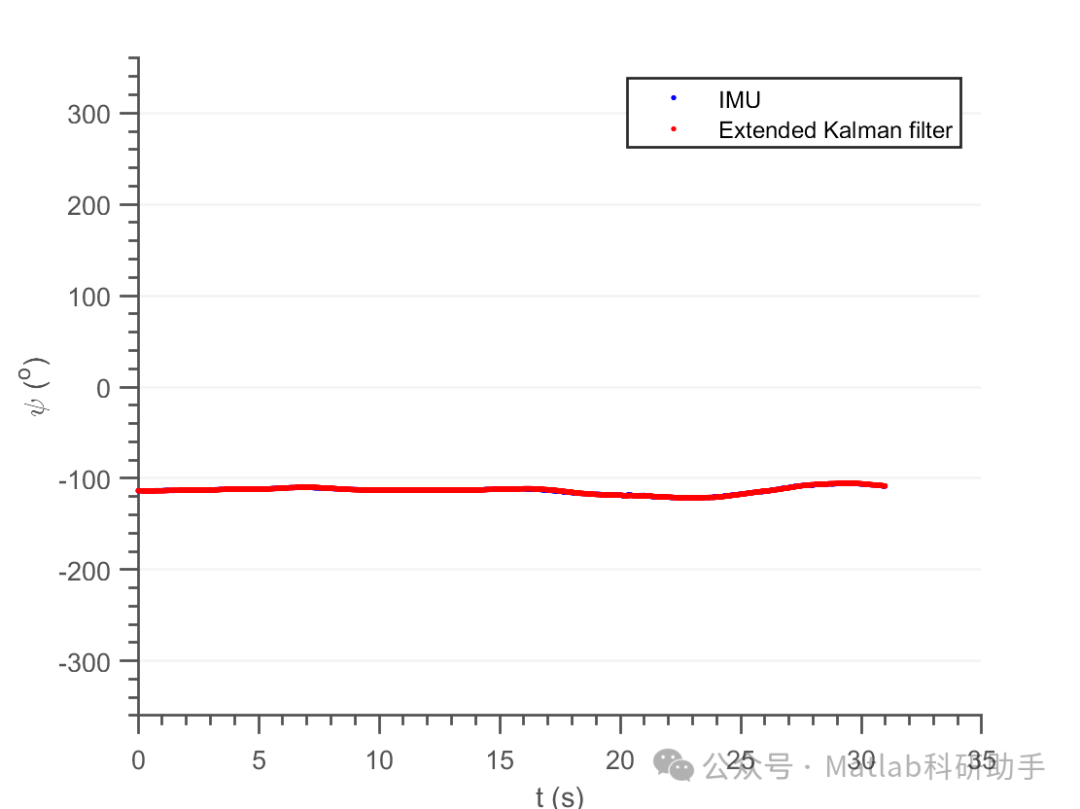

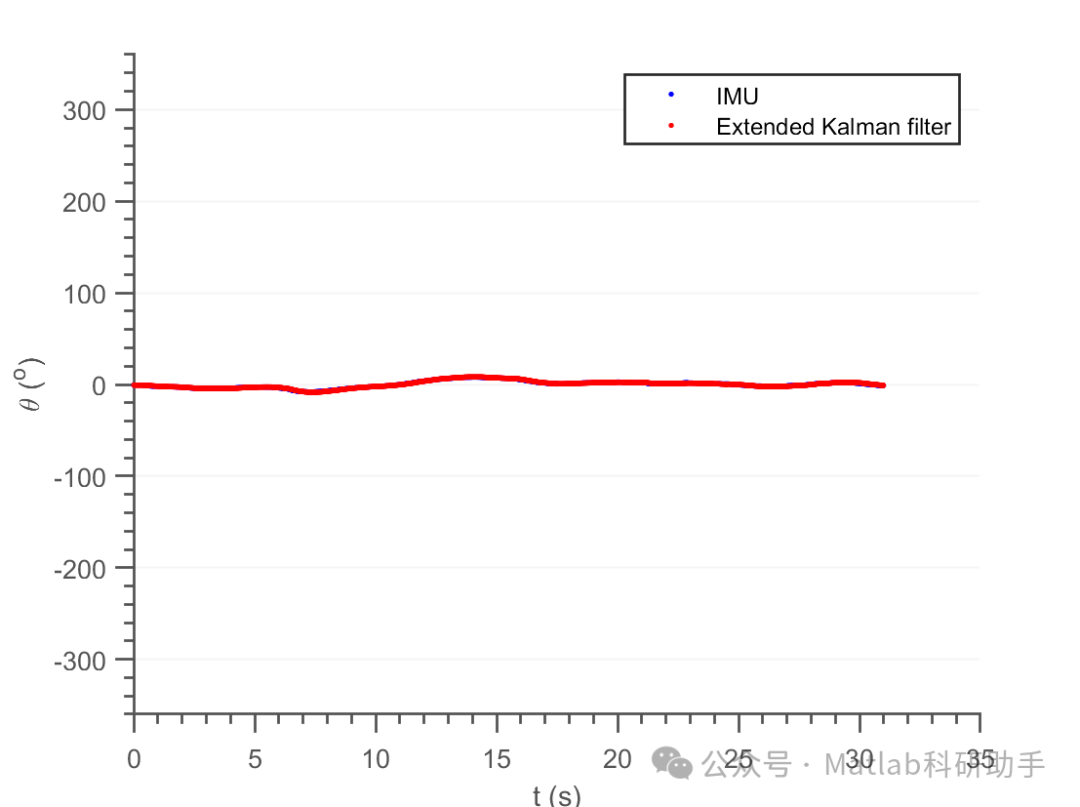

⛳️ 运行结果
🔗 参考文献
[1] 姚姗.基于GPS/IMU数据融合的车辆位姿控制方法研究[D].燕山大学[2025-09-01].
[2] 王尉,方凯.基于Matlab无速度传感器异步电机矢量控制器的建模与代码生成[J].仪表技术, 2009(10):30-33+37.DOI:CNKI:SUN:YBJI.0.2009-10-009.
[3] 王冠.基于MATLAB/GUI的IMU数据解码分析系统[J].内蒙古科技与经济, 2020(17):3.
📣 部分代码
