【高阶有限元波导计算与分析】通过有限元方法计算任意形状均匀波导的传播模式和截止频率研究附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

在微波工程、光电子学等领域，波导作为传输电磁波的关键器件，其传播模式和截止频率是决定系统性能的重要参数。对于规则形状的波导，如矩形波导、圆形波导等，我们可以通过解析方法求解其传播特性，但对于任意形状的均匀波导，解析方法往往难以奏效。此时，高阶有限元方法凭借其高精度、高灵活性的特点，成为计算任意形状均匀波导传播模式和截止频率的有力工具。

高阶有限元方法在波导计算中的优势

有限元方法是一种将连续体离散化为有限个单元进行数值求解的方法。与低阶有限元方法相比，高阶有限元方法采用更高阶的多项式作为单元插值函数，具有诸多优势。

首先，精度更高。高阶插值函数能够更好地逼近电磁波在波导中的场分布，尤其是在场梯度变化较大的区域，如波导的边界附近，高阶有限元方法可以显著减少数值误差，从而更准确地计算传播模式和截止频率。

其次，单元数量更少。在达到相同精度的情况下，高阶有限元方法所需的单元数量远少于低阶有限元方法。这不仅可以减少计算量，提高计算效率，还能降低对计算机内存的要求，使得对复杂形状波导的计算成为可能。

再者，处理复杂边界能力更强。任意形状均匀波导的边界往往不规则，高阶有限元方法的单元形状函数具有更好的适应性，能够更精确地拟合复杂边界，从而保证计算的准确性。

基于高阶有限元方法的波导传播模式计算

传播模式是指电磁波在波导中稳定传播时的场分布形式，不同的传播模式具有不同的相位常数和场结构。利用高阶有限元方法计算任意形状均匀波导的传播模式，主要包括以下步骤：

1. 建立数学模型：根据麦克斯韦方程组，结合波导的边界条件，推导出波导中电磁场满足的波动方程。对于均匀波导，其传播方向上的场分量具有周期性变化，可将三维问题转化为二维问题进行求解。

1. 网格划分：将波导的横截面离散为一系列高阶有限元单元。在划分网格时，需要根据波导的形状和电磁场的分布特点，合理选择单元类型和大小。对于边界复杂的区域，应适当加密网格，以保证计算精度。

1. 构造插值函数：采用高阶多项式（如二次、三次多项式）作为单元插值函数，将单元内的电磁场分量表示为插值函数与节点场值的线性组合。

1. 建立有限元方程：通过伽辽金方法或变分原理，将波动方程转化为以节点场值为未知数的线性代数方程组，即有限元方程。

1. 求解有限元方程：利用数值方法求解有限元方程，得到各节点的场值，进而确定波导的传播模式。通过对不同模式的场分布进行分析，可以识别出主模和高次模等不同的传播模式。

例如，对于一个截面为不规则多边形的均匀波导，采用高阶有限元方法可以精确计算出其各个传播模式的电场和磁场分布，为波导的设计和优化提供重要依据。

基于高阶有限元方法的波导截止频率研究

截止频率是指电磁波能够在波导中传播的最低频率，当工作频率低于截止频率时，电磁波会在波导中迅速衰减，无法有效传播。利用高阶有限元方法研究任意形状均匀波导的截止频率，是波导分析中的一项重要内容。

截止频率对应的是传播常数为零的情况，此时波动方程变为齐次方程。通过求解该齐次方程的特征值问题，可以得到波导的截止频率。具体步骤如下：

1. 建立截止状态下的波动方程：当传播常数为零时，电磁波在波导中处于截止状态，此时的波动方程具有特定的形式。

1. 构建特征值问题：将截止状态下的波动方程转化为特征值方程，其中特征值与截止频率相关。

1. 求解特征值：利用高阶有限元方法对特征值方程进行求解，得到一系列特征值。根据特征值与截止频率的关系，计算出各传播模式的截止频率。

由于高阶有限元方法具有高精度的特点，能够准确求解特征值，因此可以得到精确的截止频率。这对于波导的选型和工作频率的确定具有重要意义。例如，在设计微波传输系统时，需要确保工作频率高于所选用波导主模的截止频率，同时避免工作在高次模的截止频率附近，以防止模式干扰。

高阶有限元波导计算与分析的应用与挑战

高阶有限元波导计算与分析在诸多领域有着广泛的应用。在微波工程中，可用于设计各种异形波导器件，如滤波器、耦合器等，通过精确计算其传播模式和截止频率，优化器件的性能；在光电子学领域，可用于分析光子晶体波导、光纤等的传输特性，为光通信系统的设计提供支持。

然而，高阶有限元方法在波导计算与分析中也面临一些挑战。一方面，高阶插值函数的引入使得有限元方程的系数矩阵变得更加复杂，求解难度增大，对计算算法和计算机性能提出了更高的要求；另一方面，在处理具有强烈色散特性的波导时，如何准确描述电磁场的色散行为，仍是需要深入研究的问题。

未来，随着计算技术的不断发展和算法的不断优化，高阶有限元方法在波导计算与分析中的应用将更加广泛。结合人工智能、机器学习等新兴技术，有望实现波导参数的快速优化和传播特性的智能预测，进一步推动波导器件的创新与发展。

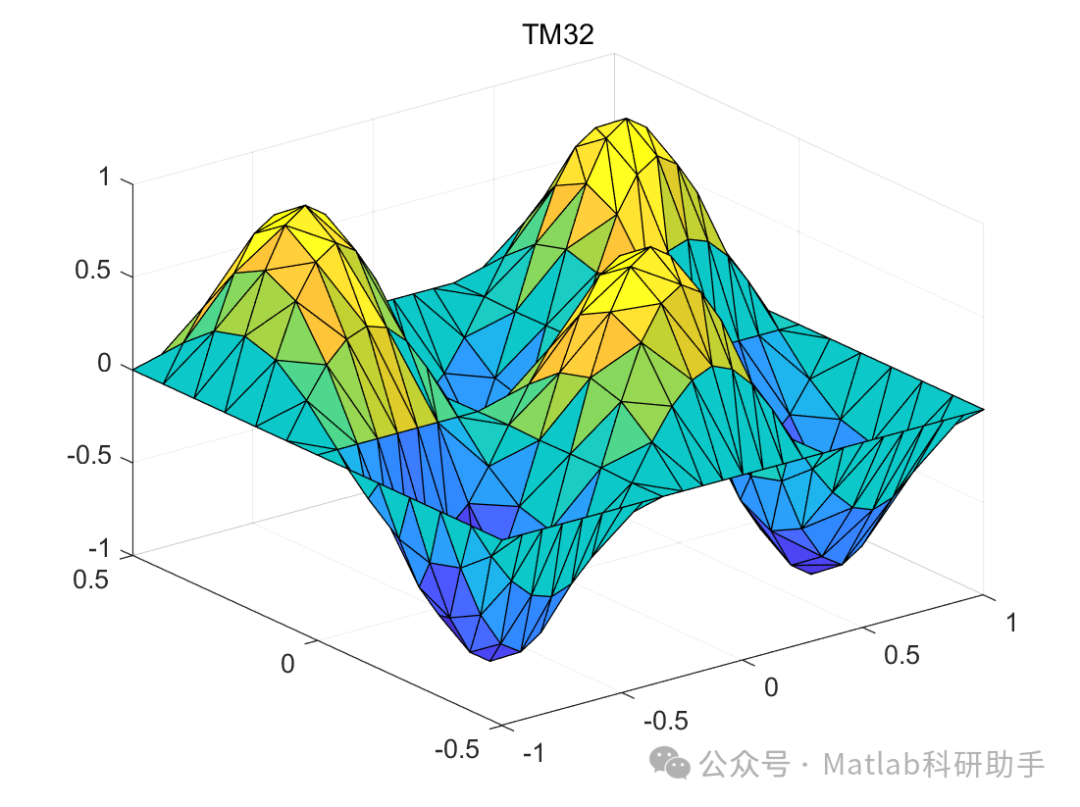

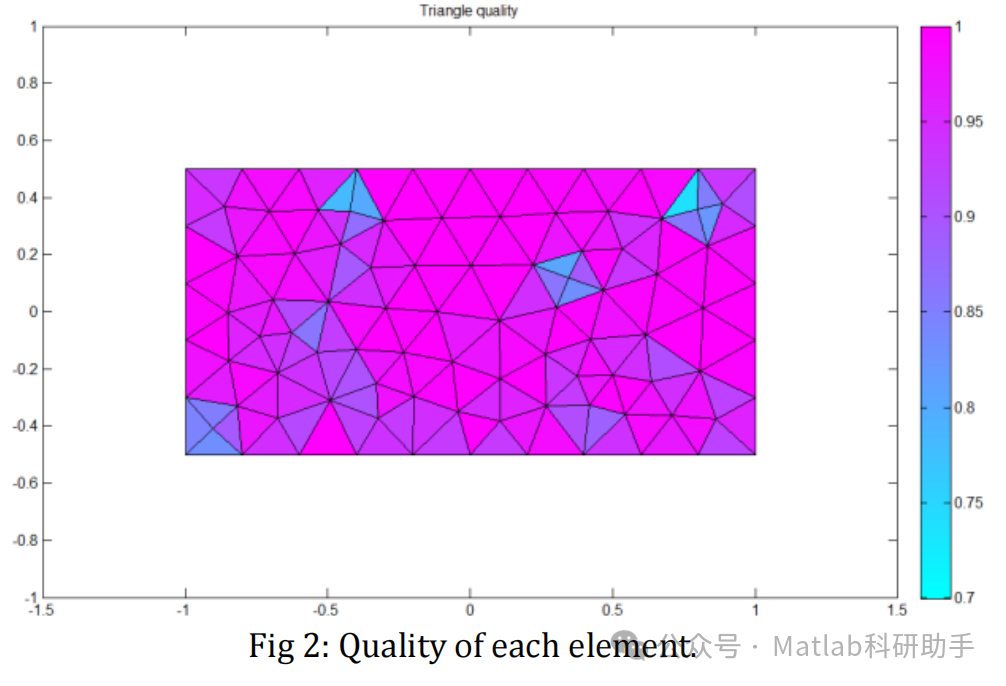

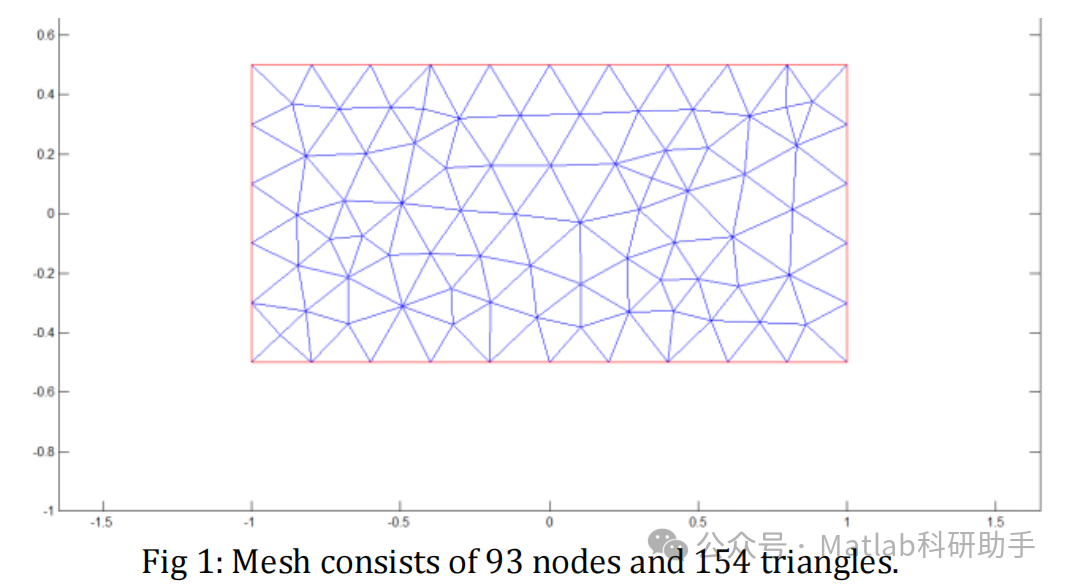

⛳️ 运行结果

🔗 参考文献

[1] 王恩报.基于有限元法超声波频散曲线的研究[D].电子科技大学,2015.DOI:10.7666/d.D662518.

[2] 桂云松.光波导器件中有限元算法分析及仿真软件设计[D].上海交通大学,2006.

[3] 王恩报.基于有限元法超声波频散曲线的研究[D].电子科技大学[2025-08-01].

📣 部分代码
