🔥 内容介绍

无人水面艇（USV）编队通过多艇协同作业，可显著提升任务执行效率（如扩大海洋监测范围、加速搜救进程），在海洋科学考察、海上安防、港口物流等领域具有重要应用价值。与单艇控制相比，编队控制需解决队形保持、协同避障、信息交互三大核心问题，同时应对海洋环境（风、浪、流）的强干扰与艇间动力学耦合。基于模型预测控制（MPC）的协同控制策略，凭借多约束处理与动态优化能力，成为实现 USV 编队自主控制的主流方案，可在复杂水域中实现 “形散神聚” 的高效协同。

USV 编队控制的核心需求与挑战

USV 编队控制需在动态海洋环境中平衡 “队形精度 - 协同效率 - 系统鲁棒性”，其独特挑战源于环境干扰、艇间耦合与任务多样性的叠加。

核心控制需求

高精度队形保持：

空间约束：各 USV 需按预设队形（如 “一字型”“菱形”“圆形”）分布，相对位置误差≤1 个艇长（如 5m 级 USV 误差≤5m）；

姿态协同：编队航向需保持一致（偏差≤5°），避免艇间碰撞（如侧向距离≥2m）；

动态调整：根据任务需求（如狭窄水域通行）灵活切换队形（如从 “横队” 转为 “纵队”），切换过程需平滑（位置变化率≤0.5m/s）。

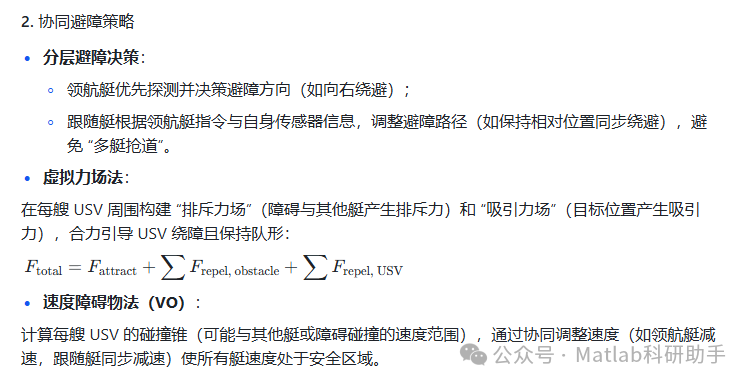

协同避障与路径规划：

静态障碍：编队需集体绕避岛屿、桥墩等，绕避路径需保持队形完整性（如不拆分编队）；

动态障碍：应对其他船只、漂浮物等移动目标，艇间需协同调整速度与航向（如梯队依次减速避让），避免局部避让导致整体溃散；

路径一致性：编队沿参考路径（如测绘航线）行驶时，各艇轨迹需平行且同步（时间差≤10s）。

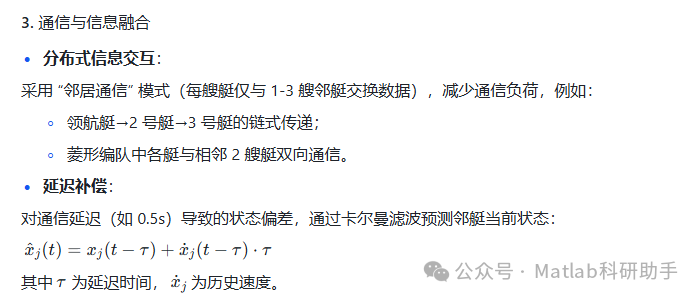

信息交互与分布式决策：

通信约束：艇间通过水声通信或无线通信（如 5G）交换状态信息（位置、速度、故障状态），通信延迟≤1s，丢包率≤5%；

决策协同：单艇故障时（如推进系统异常），其余艇需自主重构队形（如填补空缺位置），确保任务连续性。

关键技术挑战

海洋环境的差异化干扰：

同一编队中的 USV 可能处于非均匀环境中（如近岸艇受风影响更大，远岸艇受流影响显著），导致艇间运动状态差异（如某艇漂移速度比其他艇高 0.3m/s），破坏队形稳定性。

动力学耦合与模型异构：

艇间水动力干扰：高速行驶时，前艇尾流会增加后艇阻力（阻力增幅可达 20%），导致速度衰减；

模型差异：编队中 USV 可能存在型号或负载差异（如部分艇搭载传感器负重不同），动力学参数不一致（如最大航速相差 1m/s），增加协同难度。

通信拓扑与鲁棒性：

通信中断：恶劣海况下通信可能临时中断（如 10s 内无数据交换），需通过预测算法维持短时队形；

信息不对称：边缘艇可能因通信距离远导致信息延迟，引发 “边缘效应”（如队形边缘误差比中心高 30%）。

任务优先级动态平衡：

编队需同时满足多重任务目标（如 “优先保持队形” 或 “优先快速到达”），例如：

紧急搜救时：优先保证速度（牺牲 10% 队形精度）；

高精度测绘时：优先保证队形（降低 5% 航速）。

USV 编队控制的核心架构与关键技术

USV 编队控制采用 “分层协同” 架构，结合集中式决策与分布式执行，通过多艇信息交互与动态优化实现高效协同。

分层控制架构

上层：任务规划与队形决策：

全局路径规划：根据任务目标（如从 A 区域到 B 区域）生成编队参考路径（如 B 样条曲线），包含期望航点序列与队形参数（如间距、角度）；

队形决策：基于环境复杂度（如开阔水域 / 狭窄航道）选择最优队形，并确定各艇的目标位置（如 “菱形” 编队中 1 号艇为领航艇，2-4 号艇为跟随艇）。

中层：协同优化与艇间协调：

领航 - 跟随策略：指定 1 艘 USV 为领航艇（负责跟踪全局路径），其余为跟随艇（跟踪领航艇或邻艇的相对位置）；

分布式优化：各艇基于本地信息与邻艇状态，通过一致性算法（如分布式模型预测控制）调整自身轨迹，确保全局队形收敛。

下层：单艇运动控制：

每艘 USV 通过 MPC 或 PID 控制器跟踪中层输出的目标位置与速度，补偿环境干扰（如水流导致的漂移），实现高精度轨迹跟踪（位置误差≤1m）。

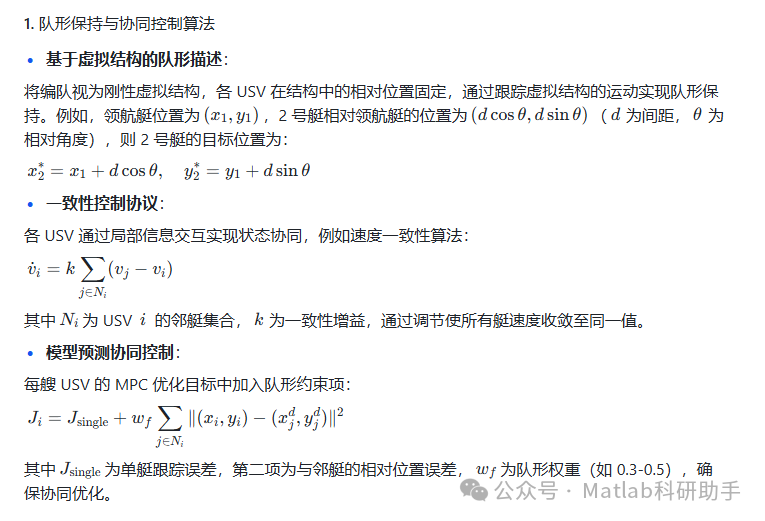

关键控制技术

基于 MPC 的 USV 编队控制实现

MPC 凭借多约束处理与滚动优化特性，成为 USV 编队协同控制的核心算法，其实现需融合单艇控制与艇间协同逻辑。

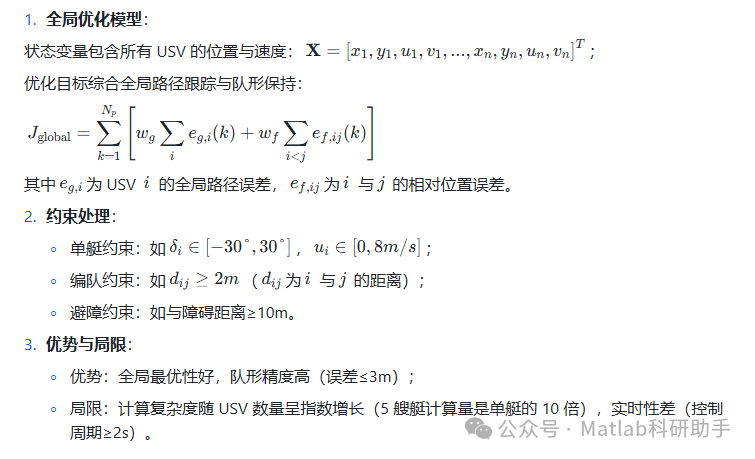

集中式 MPC（小规模编队）

适用于 3-5 艘 USV 的紧密编队，通过中心节点（如领航艇或岸基站）统一优化所有艇的轨迹：

分布式 MPC（大规模编队）

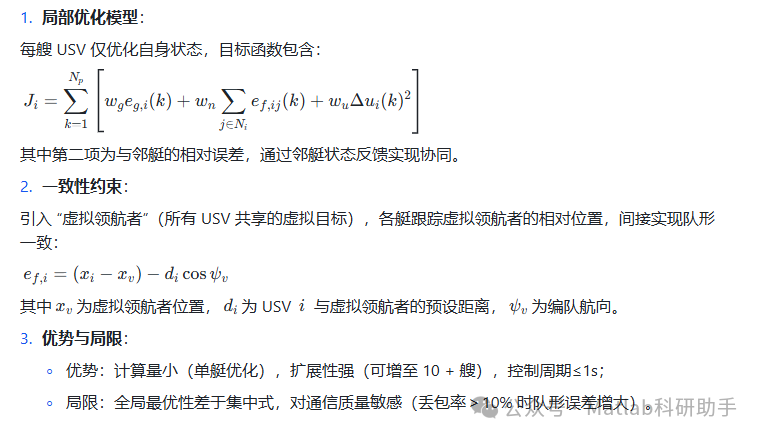

每艘 USV 独立优化自身轨迹，通过局部通信实现协同，适合 5 艘以上编队：

混合式协同策略（动态场景适配）

结合集中式与分布式优势，在复杂场景中动态切换：

开阔水域：采用分布式 MPC，降低通信负荷；

狭窄水域 / 避障：切换为集中式 MPC，由领航艇统一规划绕避路径，确保队形完整；

应急场景：故障重构阶段启用集中式决策，快速完成角色分配与队形重组。

挑战与未来发展方向

USV 编队控制仍面临环境适应性、通信可靠性、任务智能化等瓶颈，需通过技术创新突破：

核心挑战

非均匀环境的鲁棒性：

同一编队中不同 USV 的环境干扰差异（如近岸风载＞远岸）导致协同精度下降，需开发环境自适应算法。

解决方案：

艇间干扰观测器：实时估计邻艇受干扰程度，在控制中补偿；

自适应权重：环境复杂区域增大队形权重
wf
，提升协同优先级。

通信中断的容错控制：

远距离通信（如 5km 以上）时丢包率可能突增至 30%，导致队形失控。

解决方案：

预测 - 校正机制：通信中断时，基于历史数据预测邻艇状态（短期 5s 内误差≤2m）；

自组织网络：采用多跳通信（如艇 1→艇 2→艇 3），避开通信盲区。

异构编队的协同优化：

不同型号 USV（如 3m 级与 8m 级混编）因动力学差异，难以保持队形（如加速性能不同步）。

解决方案：

动力学参数标准化：将各艇模型映射至统一虚拟模型，控制量按比例转换；

任务分配差异化：根据艇性能分配角色（如高速艇为领航艇，载重艇为跟随艇）。

未来方向

自主智能协同：

引入强化学习（RL）实现端到端编队控制，通过多智能体 RL 训练 USV 自主决策（如队形选择、避障方向），适应未知环境（如突发风暴）。

数字孪生赋能：

构建编队数字孪生体，实时映射物理世界状态，通过仿真预演优化控制策略（如提前 10 秒预测队形偏差），并远程调试参数，降低海上试验成本。

能效协同优化：

在 MPC 目标函数中加入能耗项（如推进功率），利用艇间尾流效应（如后艇处于前艇尾流低阻区），整体节能 15%-20%，延长编队续航。

结论

USV 编队控制通过分层协同架构与模型预测控制策略，有效解决了动态海洋环境中的队形保持、协同避障与信息交互难题。集中式与分布式 MPC 的结合，平衡了控制精度与系统扩展性，在监测、巡逻、搜救等场景中展现出单艇无法比拟的优势。未来，随着自主智能、数字孪生与能效优化技术的融合，USV 编队将向 “全自主、高鲁棒、低能耗” 方向发展，成为海洋工程与水上安防的核心装备，推动海上任务从 “单平台作业” 迈向 “集群智能协同”。
