🔥 内容介绍

图像去噪是数字图像处理的基础任务，其核心目标是在抑制噪声的同时保留图像的边缘、纹理等关键细节。扩散滤波（Diffusion Filtering）作为一种基于偏微分方程（PDE）的去噪技术，通过模拟物理扩散过程实现图像平滑，根据扩散行为是否依赖图像局部特征，可分为线性扩散滤波与非线性各向异性扩散滤波。其中，边缘增强线性滤波与非线性各向异性滤波进一步解决了线性扩散过度模糊边缘的问题，在医学影像、遥感成像等领域展现出优异的去噪性能。

扩散滤波的基本框架

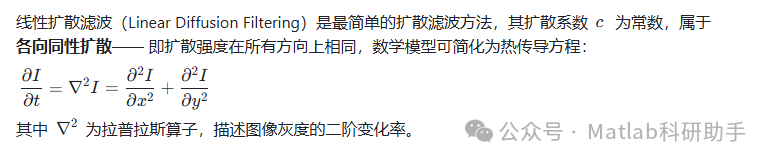

线性扩散滤波：各向同性的平滑去噪

原理与实现

线性扩散的过程可理解为：图像中灰度值较高的区域向周围较低区域 “扩散”，直至局部灰度趋于均匀。从频域角度看，线性扩散本质是低通滤波，通过抑制高频分量（噪声、边缘）实现平滑，与高斯滤波等价 —— 当扩散时间

t

 对应高斯核的方差

σ2=2t

 时，线性扩散的结果与高斯卷积完全一致。

例如，对含高斯噪声的图像应用线性扩散，随着扩散时间增加，噪声逐渐被抑制，但图像边缘（如物体轮廓）也会逐渐模糊，这是线性扩散的核心缺陷。

优缺点与适用场景

• 优点：数学模型简单，计算效率高，适用于对边缘模糊不敏感的场景（如背景平滑、噪声主导的图像预处理）。

• 缺点：各向同性的扩散导致边缘与噪声被同等平滑，无法兼顾去噪与边缘保留，在需要保留细节的任务（如医学影像、目标检测）中效果有限。

• 适用场景：快速去噪、图像简化（如遥感图像的大范围区域平滑）、作为复杂滤波的预处理步骤。

边缘增强线性滤波：兼顾平滑与边缘约束的线性方法

边缘增强线性滤波是在保持线性扩散框架的基础上，通过引入边缘约束调整扩散强度的改进方法。其核心思想是：通过检测图像边缘（梯度较大的区域），在边缘处降低扩散强度，在平坦区域保持较强扩散，从而在平滑噪声的同时减轻边缘模糊。

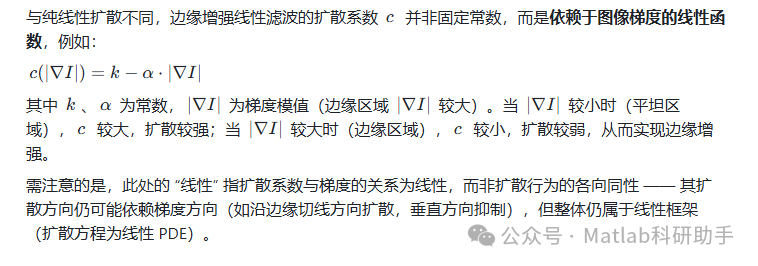

原理与实现

优缺点与适用场景

• 优点：相比纯线性扩散，能更好地保留边缘，同时保持线性方法的计算效率，适用于边缘信息相对简单的图像（如文档扫描图像、低复杂度场景）。

• 缺点：边缘检测的准确性依赖梯度阈值选择，若阈值不当，可能导致边缘过度保留（残留噪声）或过度平滑（边缘模糊）；线性系数的调整范围有限，对强噪声或复杂边缘的处理能力不足。

• 适用场景：中等噪声水平的图像去噪、需要平衡效率与边缘保留的实时应用（如监控视频预处理）。

非线性各向异性滤波：自适应边缘保留的扩散方法

非线性各向异性滤波（Nonlinear Anisotropic Filtering）是解决 “去噪 - 边缘保留” 矛盾的经典方法，其核心是通过非线性扩散系数使扩散行为适应图像局部特征—— 在平坦区域各向同性扩散（强去噪），在边缘区域各向异性扩散（沿边缘方向扩散，垂直方向抑制），从而实现 “噪声去除而边缘保留”。

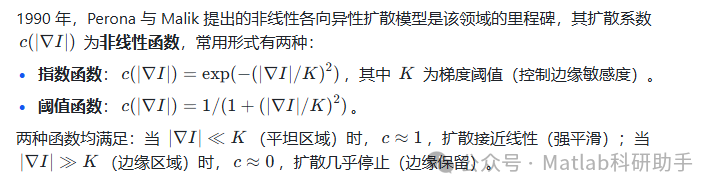

经典模型：Perona-Malik 滤波

扩散行为与边缘增强机制

非线性各向异性扩散的 “各向异性” 体现在扩散方向依赖梯度方向：

• 在平坦区域，梯度方向随机，扩散近似各向同性，高效去除噪声；

• 在边缘区域，梯度方向垂直于边缘，扩散主要沿边缘切线方向进行（不破坏边缘结构），垂直方向扩散被抑制（避免边缘模糊）。

例如，对含噪声的 MRI 脑部图像应用 Perona-Malik 滤波，肿瘤边缘（高梯度）被保留，而周围脑组织（低梯度）的噪声被有效平滑，为后续肿瘤分割提供清晰的边缘特征。

优缺点与适用场景

• 优点：能自适应平衡去噪与边缘保留，对复杂边缘（如医学影像的病灶边界、遥感图像的地物轮廓）处理效果优异，是高精度图像去噪的核心方法。

• 缺点：非线性扩散方程求解复杂，计算成本高于线性方法；扩散系数的参数（如

  K

  ）对结果影响显著，需根据图像特性调优；可能出现 “阶梯效应”（平坦区域灰度分层）。

• 适用场景：医学影像去噪（MRI、CT）、目标检测与分割的预处理、高分辨率图像的细节保留去噪。

研究进展与未来方向

近年来，扩散滤波的研究聚焦于解决非线性方法的缺陷：

• 自适应参数优化：通过深度学习预测最优扩散系数参数（如

  K

  ），避免人工调参（如基于 CNN 的扩散系数预测模型）。

• 各向异性扩散的稳定性：改进扩散方程以避免 “阶梯效应”，如引入曲率约束的扩散模型。

• 多尺度扩散：结合不同尺度的图像特征（如小波变换与扩散滤波结合），提升对多尺度噪声与边缘的处理能力。

未来，随着计算能力的提升，非线性各向异性滤波将在实时高精度场景（如自动驾驶的图像预处理）中得到更广泛应用，同时与深度学习的融合（如将扩散过程嵌入神经网络层）将成为新的研究热点。

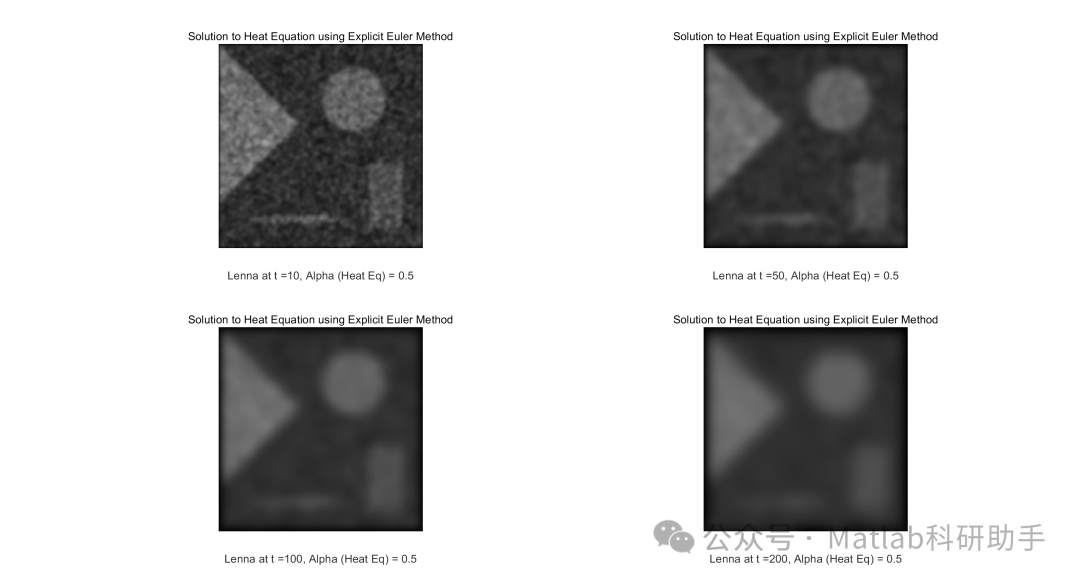

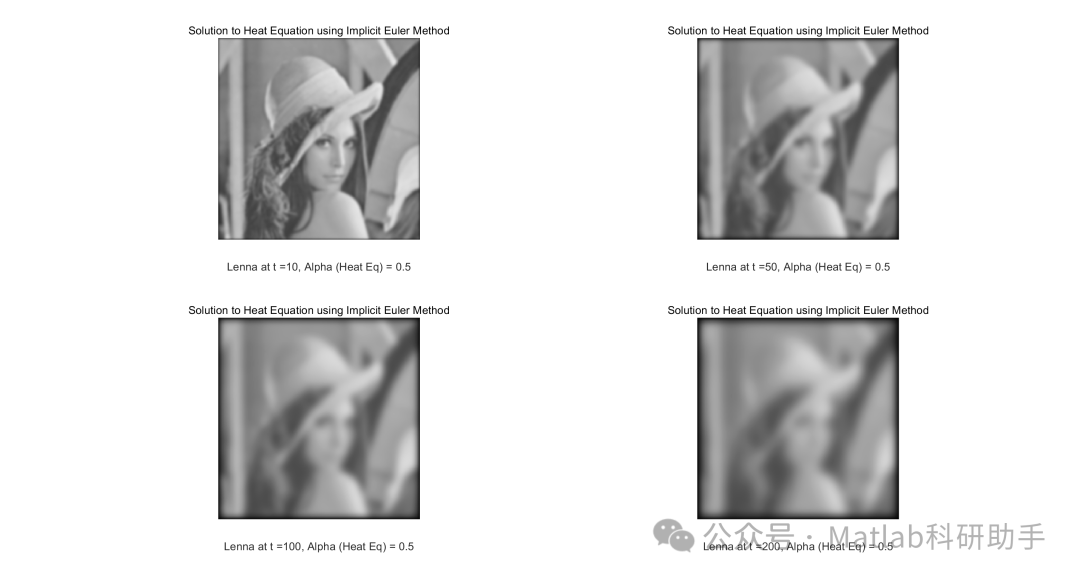

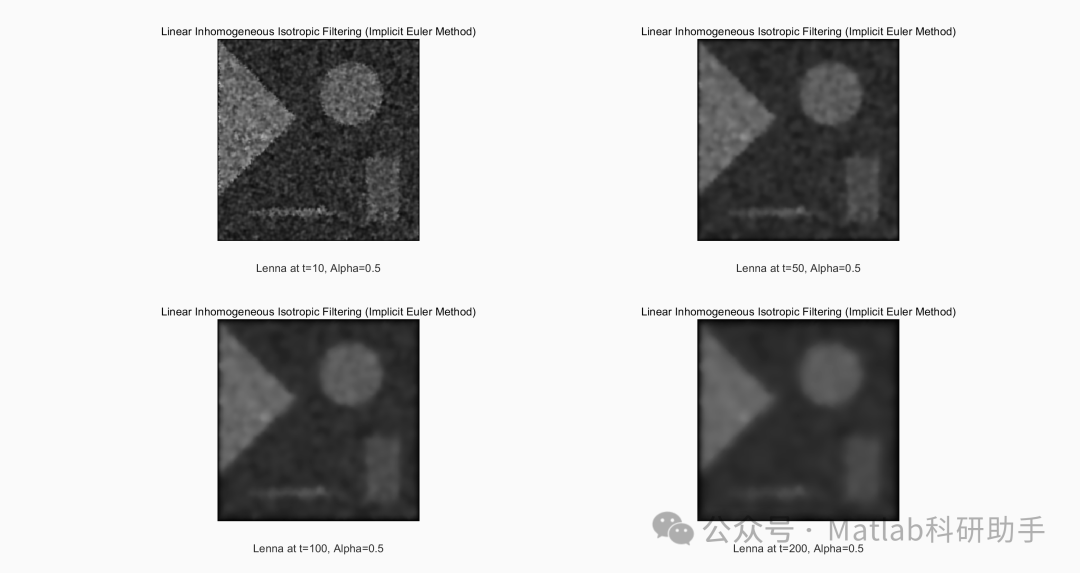

⛳️ 运行结果

🔗 参考文献

[1] 曲怀敬,彭玉华.基于Contourlet变换和非线性扩散的IVUS图像去噪[J].中国生物医学工程学报, 2009, 28(4):7.DOI:10.3969/j.issn.0258-8021.2009.04.003.

[2] 钱伟新,刘瑞根,王婉丽,等.闪光CCD图像的中值-非线性扩散滤波[J].光电工程, 2006, 33(001):85-88.DOI:10.3969/j.issn.1003-501X.2006.01.021.

[3] 李志伟,冯象初.维纳滤波和非线性扩散相结合的图像去噪[J].电子科技, 2007(9):4.DOI:10.3969/j.issn.1007-7820.2007.09.016.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
