🔥 内容介绍

在医学影像诊断领域，磁共振成像（MRI）凭借其对软组织的高分辨率成像能力，成为脑肿瘤检测与诊断的核心手段。脑肿瘤的早期精准检测对于治疗方案制定、预后评估至关重要，但 MRI 图像常受噪声干扰、组织边界模糊等问题影响，给肿瘤区域的准确识别带来挑战。各向异性滤波器与分割图像处理技术的结合，为解决这一难题提供了有效途径，通过先优化图像质量、再精准提取肿瘤区域，显著提升了脑肿瘤检测的准确性与效率。

MRI 脑肿瘤检测的核心挑战

脑肿瘤组织与正常脑组织在 MRI 图像中往往表现出灰度值的部分重叠，且肿瘤生长形态不规则，易与水肿、坏死等病理区域混淆。同时，MRI 成像过程中不可避免地引入噪声（如高斯噪声、脉冲噪声），进一步掩盖了肿瘤与周围组织的边界特征。传统的人工阅片依赖医师经验，存在主观性强、效率低等问题，尤其在早期微小肿瘤或复杂病例中，漏诊、误诊风险较高。因此，借助图像处理技术实现肿瘤区域的自动化、精准检测，成为医学影像分析领域的研究热点。

各向异性滤波器：优化图像质量的关键工具

各向异性滤波器是一种基于图像局部特征自适应调整平滑强度的去噪技术，其核心优势在于在抑制噪声的同时保留图像边缘与细节信息，这对于 MRI 脑肿瘤检测尤为重要 —— 肿瘤边界的完整性直接影响后续分割的准确性。

基本原理

与传统的高斯滤波等各向同性滤波方法不同，各向异性滤波器会根据图像的梯度信息动态调整滤波强度：在灰度变化平缓的区域（如正常脑组织内部），进行较强的平滑处理以抑制噪声；而在灰度变化剧烈的区域（如肿瘤与正常组织的边界），则减弱平滑强度，从而保留边缘细节。这种 “按需平滑” 的特性，使其既能有效去除噪声，又不破坏肿瘤的边界特征。

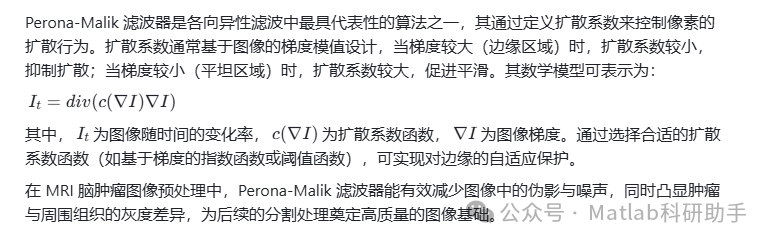

典型算法：Perona-Malik 滤波器

分割处理：精准提取肿瘤区域

图像分割是将 MRI 图像中具有特定病理意义的区域（如脑肿瘤）从背景中分离出来的过程，是脑肿瘤检测的核心步骤。结合各向异性滤波后的图像质量优势，分割算法可更精准地定位肿瘤边界，常见方法可分为传统分割与基于机器学习的分割两类。

传统分割方法

• 阈值分割：基于肿瘤组织与正常组织在 MRI 图像中灰度值的统计差异，设定阈值将图像分为目标（肿瘤）与背景。该方法简单高效，但对灰度值重叠区域的分割效果较差，需结合滤波后的灰度分布特征优化阈值选择。

• 区域生长：从选定的种子点出发，根据预设的相似性准则（如灰度差、纹理特征）逐步合并相邻像素，形成完整的肿瘤区域。各向异性滤波后图像边缘清晰的特点，能帮助区域生长算法更准确地判断像素的归属，避免过度生长或生长不足。

• 边缘检测：通过提取图像中灰度值突变的像素点（边缘）来勾勒肿瘤的轮廓，常用算子如 Canny 边缘检测。经各向异性滤波处理后，肿瘤边缘的连续性与清晰度显著提升，边缘检测的准确性也随之提高。

基于机器学习的分割方法

随着人工智能技术的发展，基于深度学习的分割方法（如 U-Net 及其改进模型）在脑肿瘤分割中展现出卓越性能。这类方法通过大量标注数据训练神经网络，自动学习肿瘤的特征模式。而各向异性滤波预处理能为网络提供更 “干净” 的输入图像，减少噪声对特征学习的干扰，使网络更专注于肿瘤的形态、纹理等关键特征，从而提高分割精度。例如，在 BraTS（脑肿瘤分割挑战赛）数据集上，结合各向异性滤波的 U-Net 模型对胶质母细胞瘤的分割 Dice 系数可提升 3%-5%。

技术流程：从预处理到肿瘤检测

基于各向异性滤波器与分割处理的脑肿瘤检测流程通常包括以下步骤：

1. 图像获取与预处理：采集患者的 MRI 序列（如 T1 加权、T2 加权、FLAIR 等），进行格式转换、坐标对齐等标准化处理。

1. 各向异性滤波去噪：对预处理后的图像应用 Perona-Malik 等各向异性滤波算法，抑制噪声并保留肿瘤边缘。

1. 多模态图像融合（可选）：融合不同序列的 MRI 图像，综合利用各序列的优势（如 FLAIR 对水肿区域的敏感性），丰富肿瘤特征。

1. 分割处理：采用传统方法（如区域生长结合边缘检测）或深度学习模型，对滤波后的图像进行肿瘤区域分割。

1. 肿瘤特征提取与验证：从分割结果中提取肿瘤的大小、形态、位置等特征，结合医师诊断进行验证与调整。

研究进展、挑战与未来方向

近年来，各向异性滤波与分割技术的结合在脑肿瘤检测中取得了显著进展。例如，有研究将自适应各向异性滤波与 3D U-Net 结合，实现了对多模态 MRI 脑肿瘤的端到端分割，在临床数据上的准确率达到 90% 以上。然而，该技术仍面临诸多挑战：一是不同类型脑肿瘤（如脑膜瘤、垂体瘤）的灰度特征差异较大，现有方法的通用性不足；二是分割结果对噪声的鲁棒性仍需提升，尤其在低信噪比的 MRI 图像中；三是分割后的肿瘤良恶性判断尚未完全自动化，需进一步结合病理特征进行分析。

未来的发展方向主要包括：

• 开发更高效的各向异性滤波算法，如结合注意力机制的自适应扩散模型，提高对复杂肿瘤边界的处理能力。

• 融合多源数据（如基因组学、临床数据）与影像特征，构建多模态肿瘤检测模型，实现从检测到诊断的一体化。

• 推动技术的临床转化，开发轻量化的分割模型，满足术中实时检测的需求。

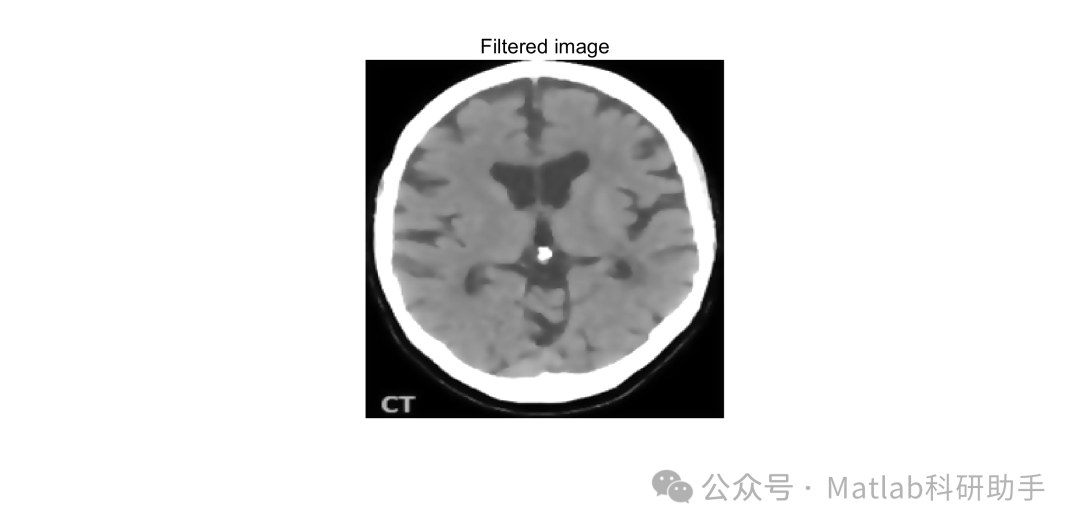

⛳️ 运行结果

🔗 参考文献

[1] 周子又,刘奇,任静.基于MRI脑肿瘤的滤波方法与分割技术对比研究[J].中国医学影像学杂志, 2015, 23(7):5.DOI:10.3969/j.issn.1005-5185.2015.07.020.

[2] 周子又,刘奇,任静.基于MRI脑肿瘤的滤波方法与分割技术对比研究[J].中国医学影像学杂志, 2015(007):000.

[3] 姜敏.基于各向异性偏微分方程图像去噪方法的研究[D].华中科技大学[2025-07-27].DOI:CNKI:CDMD:2.2009.039271.
