【六足机器人3PRR关节构型的运动控制】通过采取顶视投影的方式，将六足机器人建模为3PRR构型，并实现了运动学控制附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

六足机器人凭借多腿冗余特性，在复杂地形（如废墟、山地）中展现出优异的越障能力和稳定性，其运动控制的核心是通过关节协调实现整机的期望轨迹（如直线行走、转弯、避障）。针对传统六足机器人关节构型（如 RRR 旋转关节链）运动学求解复杂、控制精度受腿部耦合影响的问题，3PRR 关节构型（由平移关节 P 和旋转关节 R 组成的三自由度分支）结合顶视投影建模，可将三维运动简化为平面内的协调控制，显著降低运动学分析难度，同时保留机器人在水平面上的灵活移动能力。本文将系统阐述该构型的建模方法、运动学控制策略及实现流程。

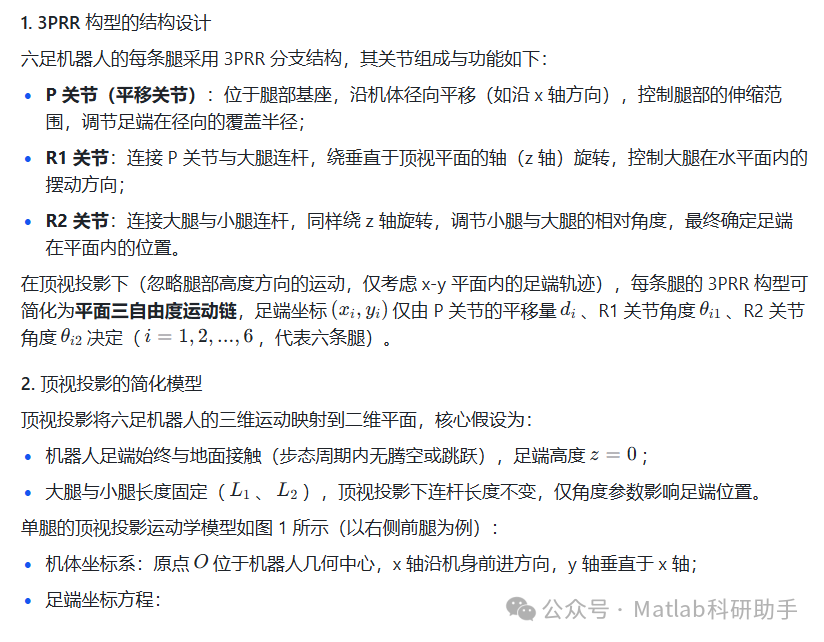

一、3PRR 关节构型与顶视投影建模原理

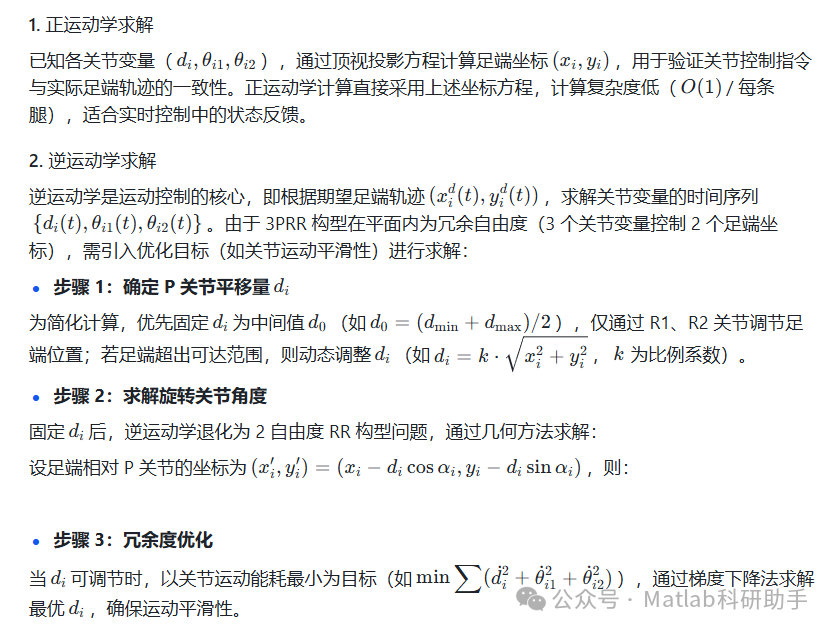

二、3PRR 构型的运动学分析

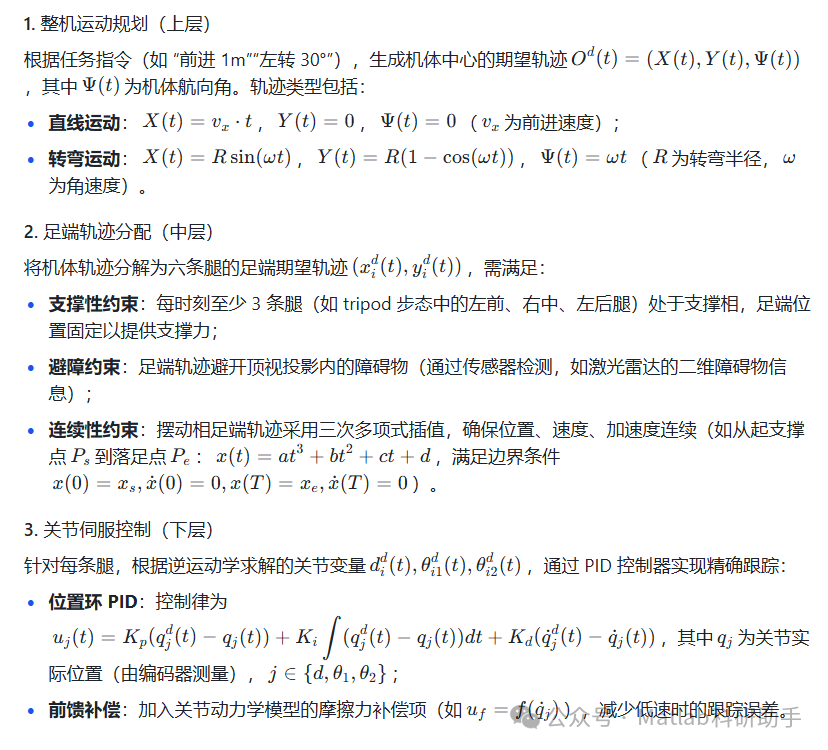

二、基于顶视投影的运动学控制策略

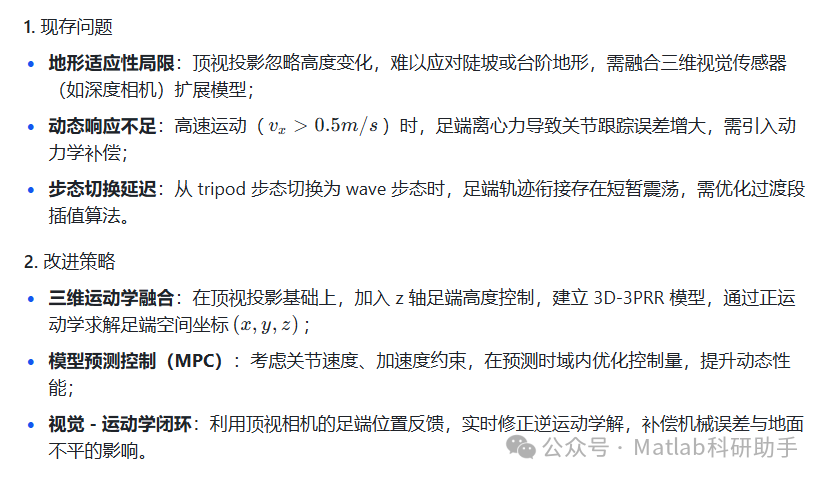

三、挑战与改进方向

结语

基于顶视投影的 3PRR 关节构型运动控制，通过简化三维运动为平面问题，降低了六足机器人的运动学求解复杂度，同时保留了水平面上的灵活移动能力。该方法结合逆运动学冗余度优化与 PID 伺服控制，实现了高精度轨迹跟踪与稳定步态。未来通过融合三维感知与先进控制算法，可进一步提升机器人在复杂地形中的适应性，为救灾、勘探等场景提供可靠的移动平台。

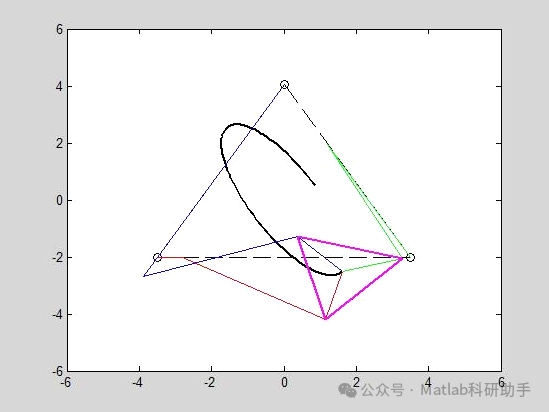

⛳️ 运行结果

🔗 参考文献

[1] 于楠楠.飞行仿真转台运动控制的研究[D].内蒙古科技大学,2015.

[2] 高立稳.基于SoC的图像配准融合加速系统设计与实现[D].北京理工大学,2018.

[3] 杜青,苗艳华,沈花玉.基于机器视觉的车型自动分类算法设计[J].电子测试, 2019(1):3.DOI:10.3969/j.issn.1000-8519.2019.01.023.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
