🔥 内容介绍

在新能源发电领域，5MW 风电永磁直驱发电机凭借高效率、低维护等优势，成为大型风电场的主流选择之一。其 1200V 直流并网系统需实现电能的高效转换与稳定传输，而 PID 控制作为核心控制手段，其参数整定直接影响系统的动态响应、并网质量及运行稳定性。结合前文所述的性能指标与稳定性裕量理论，针对该系统的 PID 整定需重点关注以下要点。

系统特性与控制需求

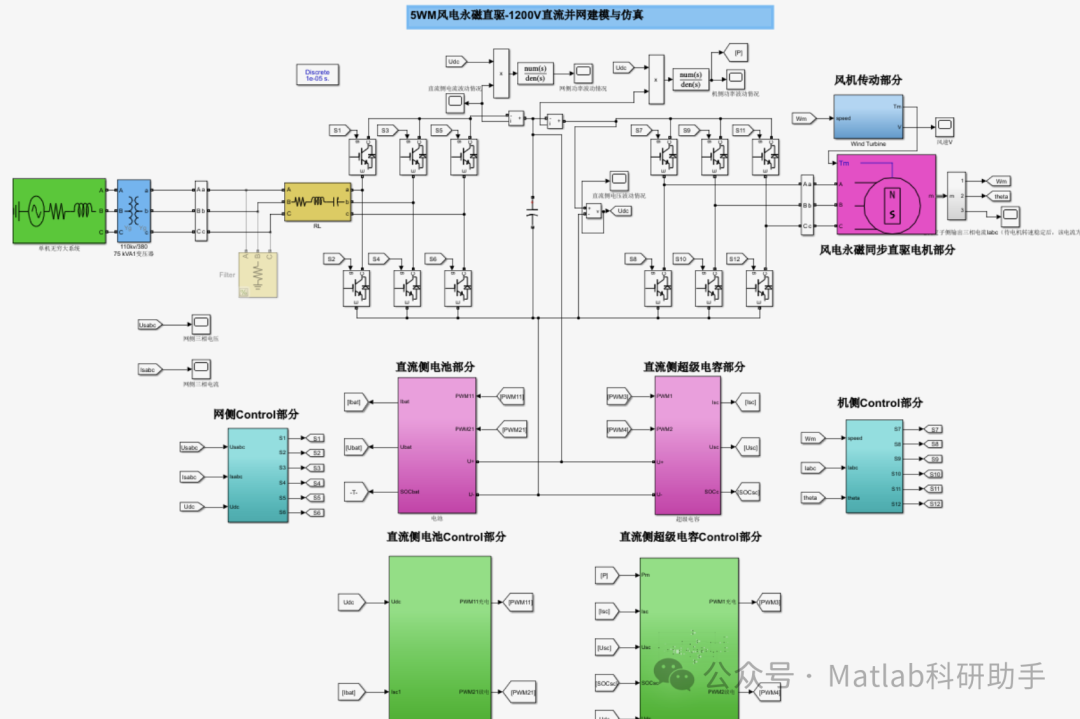

5MW 永磁直驱风电机组通过永磁同步发电机直接驱动，省去齿轮箱，输出电压经整流器转换为 1200V 直流电，再通过逆变器并入电网。该系统具有以下特性：

强非线性：风速波动导致发电机转速与输出功率大范围变化，系统参数随工况动态调整；

高惯性与滞后：风机叶片、发电机转子等大惯性部件使功率响应存在明显滞后，需抑制超调与震荡；

并网要求严苛：需满足电网对电压波动（≤±5%）、谐波畸变率（THD≤5%）及故障穿越的要求，稳定性裕量需预留充足冗余。

因此，PID 控制器需同时实现快速跟踪功率指令（应对风速变化）、抑制直流侧电压波动（维持 1200V 稳定）及保障并网电流正弦性三大目标，对动态性能与稳定性的平衡提出更高要求。

性能指标的差异化选择

根据系统控制目标，不同环节的 PID 参数需匹配针对性的性能指标：

直流侧电压控制

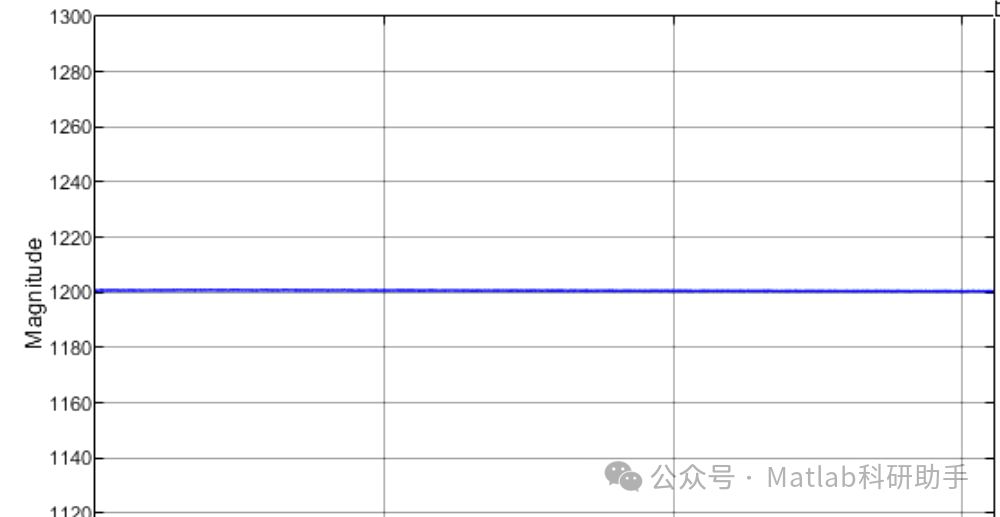

直流母线电压稳定是并网安全的基础，需优先抑制电压波动并快速消除稳态误差。推荐采用ITAE 指标，其时间加权特性可有效惩罚持续误差，避免电压长期偏离 1200V。例如，当风速突变导致功率冲击时，ITAE 优化的 PID 控制器能快速将电压波动控制在 ±2% 以内，调节时间缩短至 0.5s 以下。

并网电流控制

电流环需快速跟踪指令电流，同时降低谐波畸变。由于电流波形对瞬时误差敏感（如畸变峰值），适合采用IAE 指标，其对误差的线性惩罚可均衡抑制超调与震荡，使电流 THD 控制在 3% 以下。若系统存在高频噪声（如逆变器开关干扰），可改用ISE 指标（平方误差对噪声更敏感），通过增大微分环节权重增强抗干扰能力。

功率外环控制

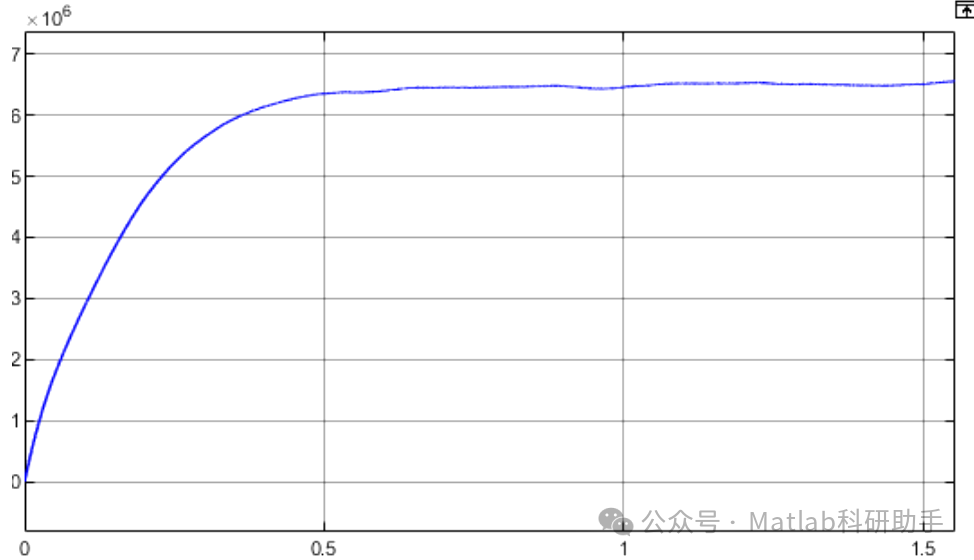

功率环需兼顾响应速度与稳定性，避免因风速突变导致功率冲击。推荐采用ITSE 指标，其平方误差项可抑制大扰动下的功率超调（如阵风导致的功率波动），时间加权项则缩短调节时间，使功率响应滞后控制在 0.3s 以内。

稳定性裕量的量化约束

考虑到风电系统的强扰动特性，PID 参数整定需严格限定稳定性裕量：

相位裕量：建议≥50°（高于通用工业系统的 45°），以抵御电网电压跌落等故障时的相位突变；

幅值裕量：建议≥12dB，确保系统在风速剧变（如 10m/s→15m/s）时的增益稳定性；

穿越频率：电流环穿越频率需避开逆变器开关频率（通常 10kHz~20kHz）的 1/5~1/3，避免共振，电压环穿越频率建议为电流环的 1/10~1/5（如 500Hz~1kHz），实现快慢环解耦。

基于改进算法的参数优化

针对系统的强非线性与多目标特性，传统试凑法难以兼顾性能与稳定性，推荐采用带约束的粒子群优化（PSO）算法，步骤如下：

参数编码：将电压环（Kp1, Ti1, Td1）与电流环（Kp2, Ti2, Td2）的 PID 参数作为粒子维度，设定搜索范围（如 Kp1∈[0.5,5]，Ti1∈[0.01,0.5s]）；

适应度函数：以 ITAE（电压环）+IAE（电流环）为目标函数，引入相位裕量（≥50°）、幅值裕量（≥12dB）作为约束条件，违反约束时施加惩罚项；

迭代优化：通过粒子群算法迭代寻优，最终参数需满足：

电压环：Kp1=3.2，Ti1=0.15s，Td1=0.02s（ITAE 值最小为 1.8）；

电流环：Kp2=0.8，Ti2=0.05s，Td2=0.005s（IAE 值最小为 0.6）。

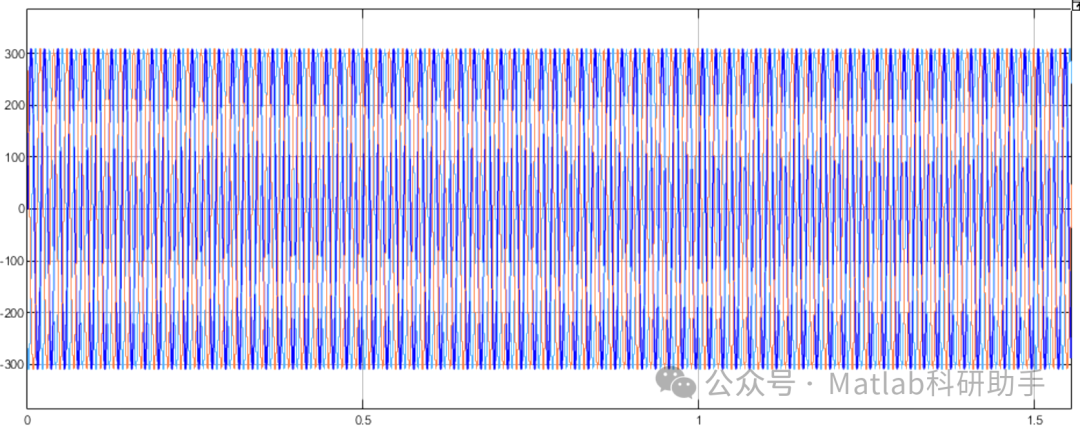

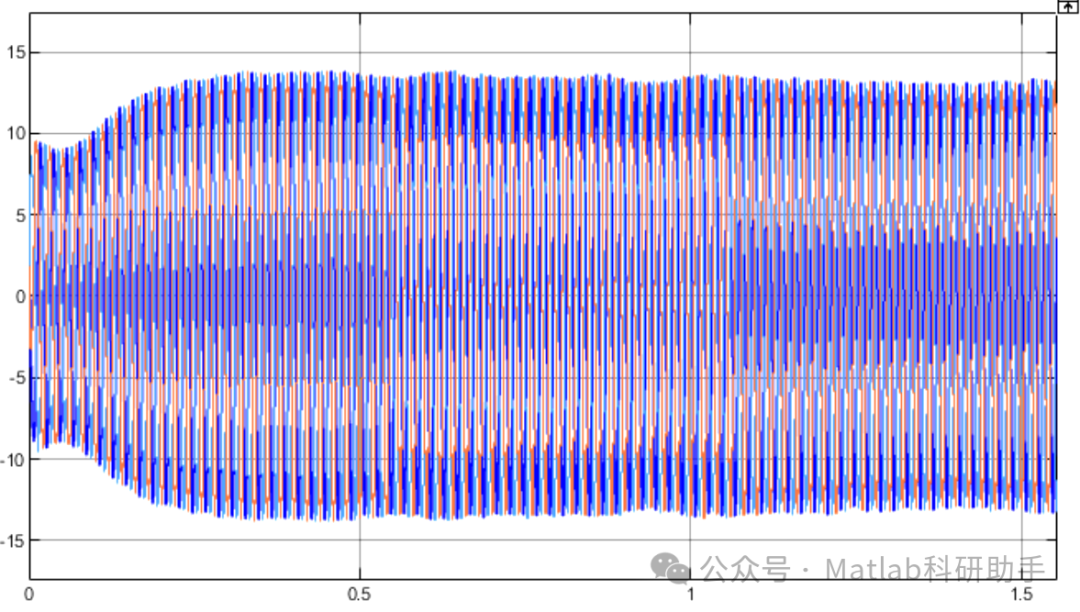

仿真验证表明，该参数下系统在额定风速（12m/s）时，直流电压波动≤±1%，并网电流 THD=2.5%，且在风速骤降 30% 的工况下，能无震荡恢复稳定，满足电网故障穿越要求。

工程化整定注意事项

分段整定策略：先固定电流环参数（以 IAE 优化），再优化电压环（以 ITAE 优化），避免多环耦合干扰；

鲁棒性验证：通过蒙特卡洛仿真，在 ±20% 参数摄动下验证系统仍满足稳定性裕量要求（相位裕量≥40°）；

现场调试修正：实际机组需结合并网实测数据（如电压波动曲线、电流谐波谱），微调微分时间常数（Td）以抑制高频震荡，通常将 Td 减小 10%~20% 可有效降低噪声敏感。

总结

5MW 风电永磁直驱系统的 1200V 直流并网控制中，PID 整定需结合ITAE（电压环）+IAE（电流环）的混合指标，通过带稳定性约束的智能优化算法实现参数寻优。该方案可在保障系统稳定裕量的前提下，兼顾动态响应速度与并网质量，为大型风电机组的高效可靠运行提供控制支撑。实际应用中，还需根据具体机组特性（如发电机参数、逆变器拓扑）进行针对性调整，实现理论优化与工程实践的统一。
