🔥 内容介绍
在现代控制系统和信号处理领域,时滞系统广泛存在于工业过程、通信网络、机器人控制等诸多场景中。时滞的存在会导致系统信息传递不及时,影响状态估计的准确性和系统的稳定性,而信息融合技术能够整合多源信息以提升估计性能。协方差交叉(Covariance Intersection, CI)融合估计作为一种有效的信息融合方法,在处理具有未知相关性的多源信息时展现出独特优势,成为时滞系统状态估计研究的重要方向。
时滞系统的特性与估计挑战
时滞系统是指系统中存在信号传输延迟或数据处理延迟的动态系统。这种时滞可能来自传感器的测量延迟、通信链路的传输延迟以及数据处理单元的计算延迟等。时滞的存在使得系统的状态估计面临诸多挑战:
- 信息异步性:多传感器采集的信息在时间上不同步,导致无法直接进行融合处理。例如,在分布式传感器网络中,不同传感器距离融合中心的距离不同,数据传输延迟存在差异,使得到达融合中心的测量数据对应的时间戳不一致。
- 估计偏差:时滞会导致基于当前测量数据估计系统状态时,所使用的信息并非完全反映系统的实时状态,从而引入估计偏差。随着时滞的增大,这种偏差可能会不断累积,严重影响估计精度。
- 相关性未知:多源传感器的测量数据之间可能存在复杂的相关性,而时滞的存在进一步增加了相关性的不确定性。传统的基于已知相关性的融合方法(如卡尔曼滤波融合)在这种情况下难以适用,容易导致融合结果的协方差矩阵估计不准确,甚至出现滤波发散的现象。
传统融合估计方法在时滞系统中的局限性
传统的多源信息融合估计方法在处理时滞系统时存在明显不足:
- 扩展卡尔曼滤波(EKF)融合:EKF 通过线性化处理非线性系统进行状态估计,但在时滞系统中,需要对时滞数据进行回溯处理,这种处理方式会放大线性化误差,且难以有效处理多源数据的未知相关性,导致估计精度下降。
- 无味卡尔曼滤波(UKF)融合:UKF 通过采样点近似概率分布,在非线性估计中性能优于 EKF,但同样面临时滞数据的同步问题,且当多源信息相关性未知时,直接融合会导致协方差矩阵估计偏乐观,无法保证估计的一致性。
- 联邦卡尔曼滤波:该方法通过分配信息矩阵进行多源融合,在理想情况下能保持估计的一致性,但在时滞系统中,由于信息的异步性和相关性未知,信息分配策略难以优化,容易出现融合结果不稳定的情况。
协方差交叉融合估计在时滞系统中的应用思路
协方差交叉融合估计的核心思想是在不假设多源信息相关性的前提下,通过优化融合权重,保证融合后的协方差矩阵是真实协方差矩阵的上界,从而确保估计的一致性。将其应用于时滞系统的状态估计,需要重点解决时滞数据的处理和多源异步信息的融合问题。
时滞数据的预处理
针对时滞系统中数据的时间异步性,需要对时滞数据进行预处理,将其转换到同一时间尺度上,为后续的融合估计奠定基础。
- 时间对齐:通过时间戳标记每个传感器的测量数据,确定不同数据对应的系统时刻。对于存在时滞的测量数据,采用状态预测的方法将其外推到当前估计时刻。例如,利用系统的动态模型,根据历史状态估计值预测时滞数据对应的当前状态,实现多源数据的时间对齐。
- 时滞补偿:建立时滞模型,对时滞带来的误差进行补偿。对于确定性时滞,可以通过设计补偿器,将时滞系统转化为无时滞系统进行处理;对于随机性时滞,可采用自适应方法实时估计时滞大小,并根据估计结果调整状态预测和更新策略。

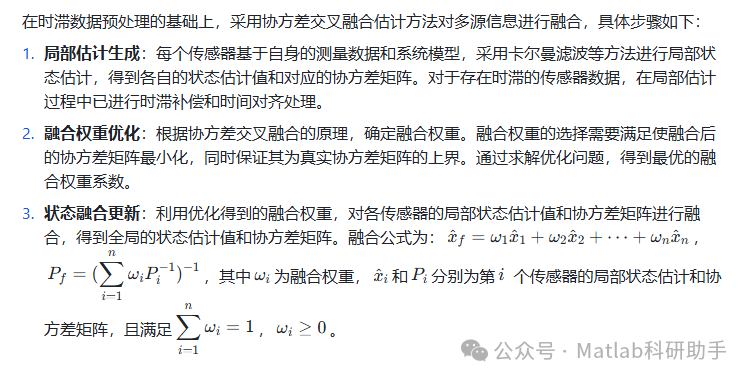

协方差交叉融合估计的实现
协方差交叉融合估计的优势与改进方向
协方差交叉融合估计在时滞系统中具有显著优势:
- 鲁棒性强:无需已知多源信息的相关性,能够在相关性未知或不确定的情况下保证融合估计的一致性和稳定性,适用于时滞系统中复杂的信息相关性场景。
- 计算量适中:相较于其他需要精确计算相关性的融合方法,协方差交叉融合估计的计算过程相对简单,便于在实时性要求较高的时滞系统中应用。
- 估计精度高:通过优化融合权重,能够充分利用多源信息的互补性,提升时滞系统状态估计的精度,减少时滞带来的不利影响。
然而,协方差交叉融合估计在时滞系统中仍有改进空间:
- 动态权重调整:当前的融合权重优化多为静态,可研究动态权重调整策略,根据时滞的变化、传感器的性能波动等因素实时更新权重,进一步提升融合估计的适应性。
- 非线性时滞系统扩展:现有研究多集中于线性时滞系统,对于非线性时滞系统,需要结合非线性滤波方法(如 UKF、粒子滤波等)与协方差交叉融合估计,构建适用于非线性场景的融合框架。
应用场景与研究价值
时滞系统的协方差交叉融合估计研究在实际工程中具有广泛的应用场景:在工业过程控制中,可用于带有传输时滞的多变量控制系统的状态估计,提高控制精度;在智能交通系统中,能够融合多源交通传感器(如摄像头、雷达)的时滞数据,实现对交通流状态的准确估计和预测;在无线传感器网络中,可解决传感器数据传输时滞和相关性未知问题,提升网络的状态监测能力。
通过对时滞系统协方差交叉融合估计的深入研究,不仅能够丰富信息融合理论,为复杂时滞系统的状态估计提供有效的解决方案,还能推动相关工程领域的技术进步,具有重要的理论意义和实际应用价值。

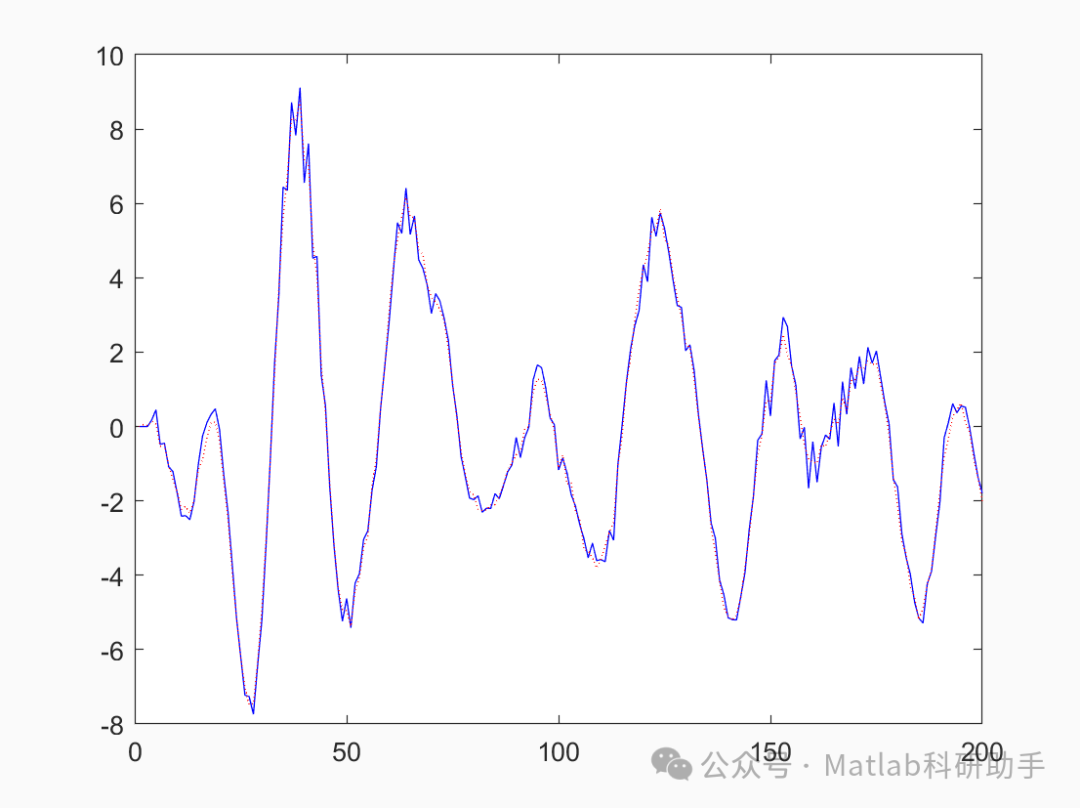

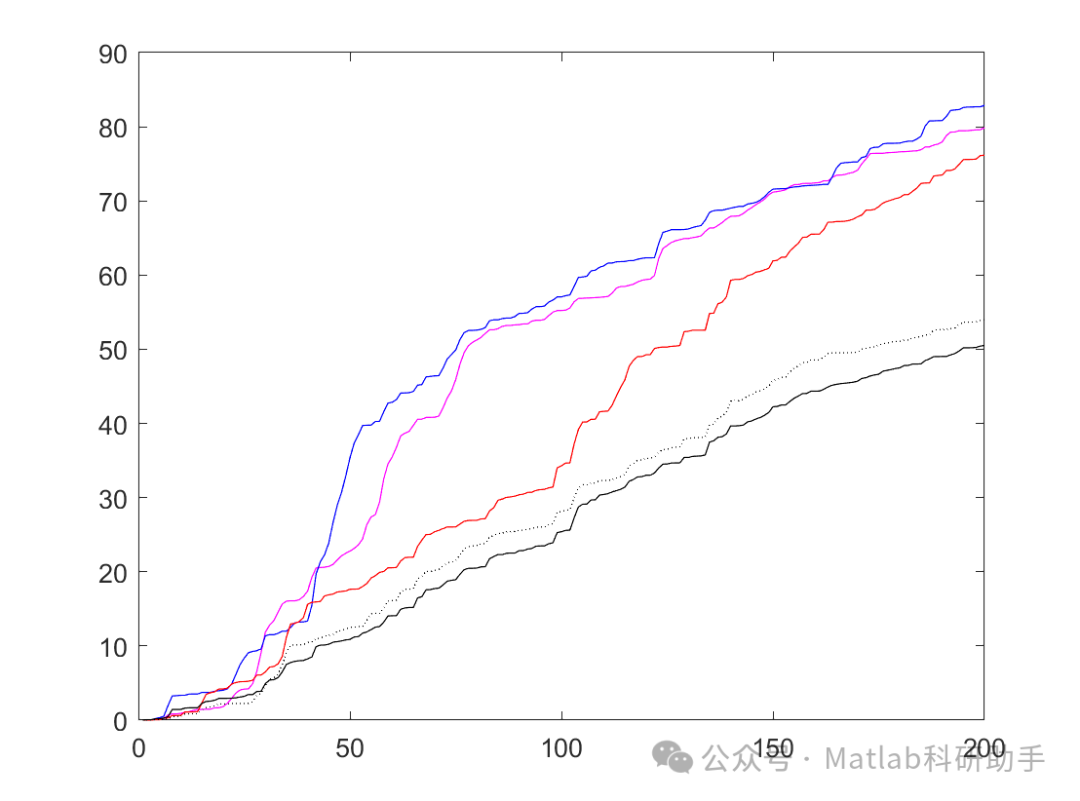

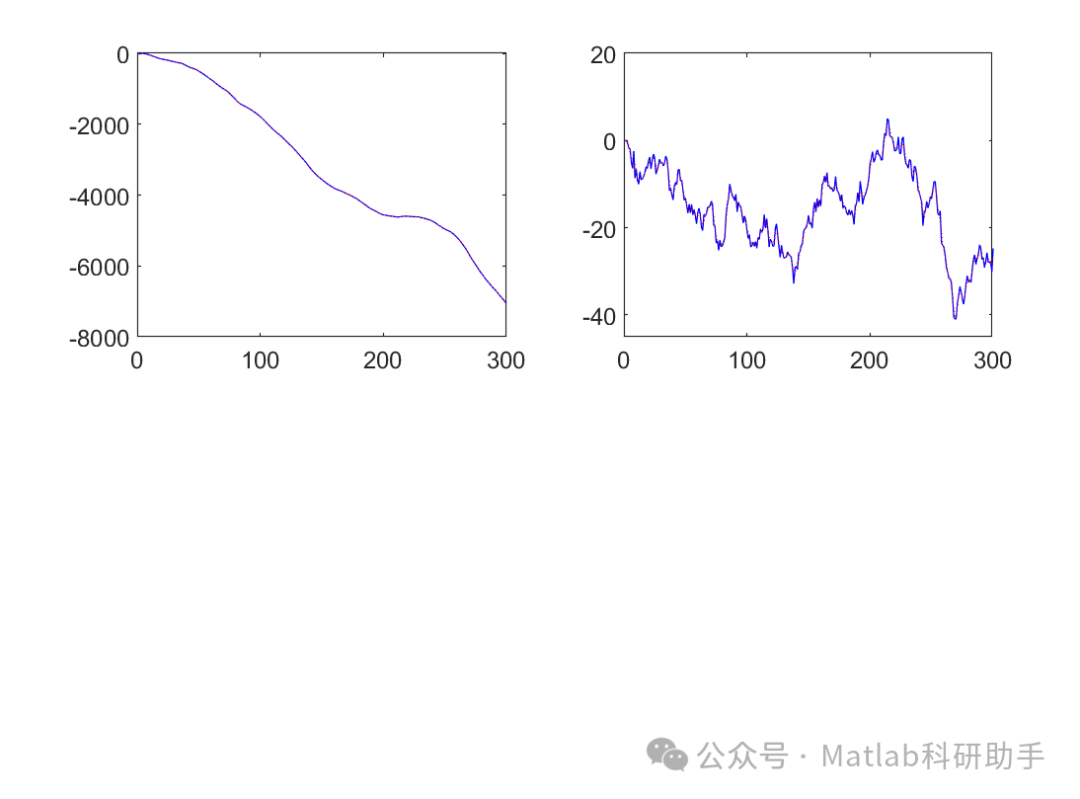

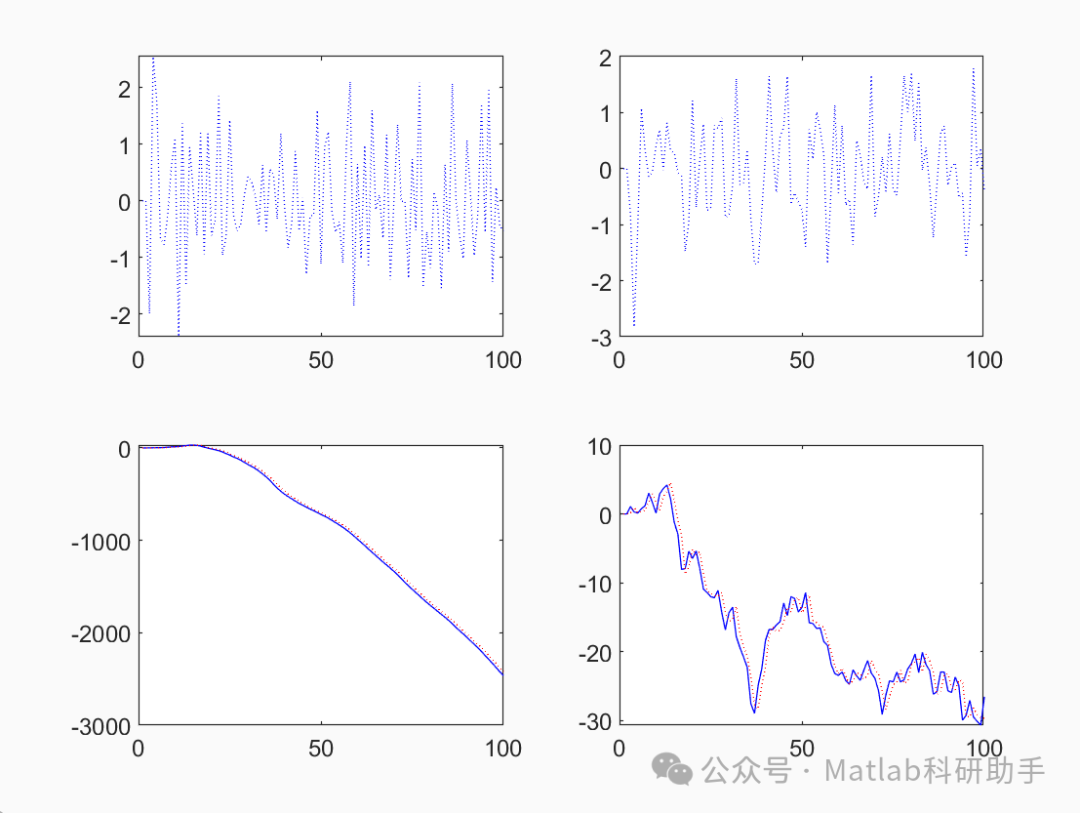

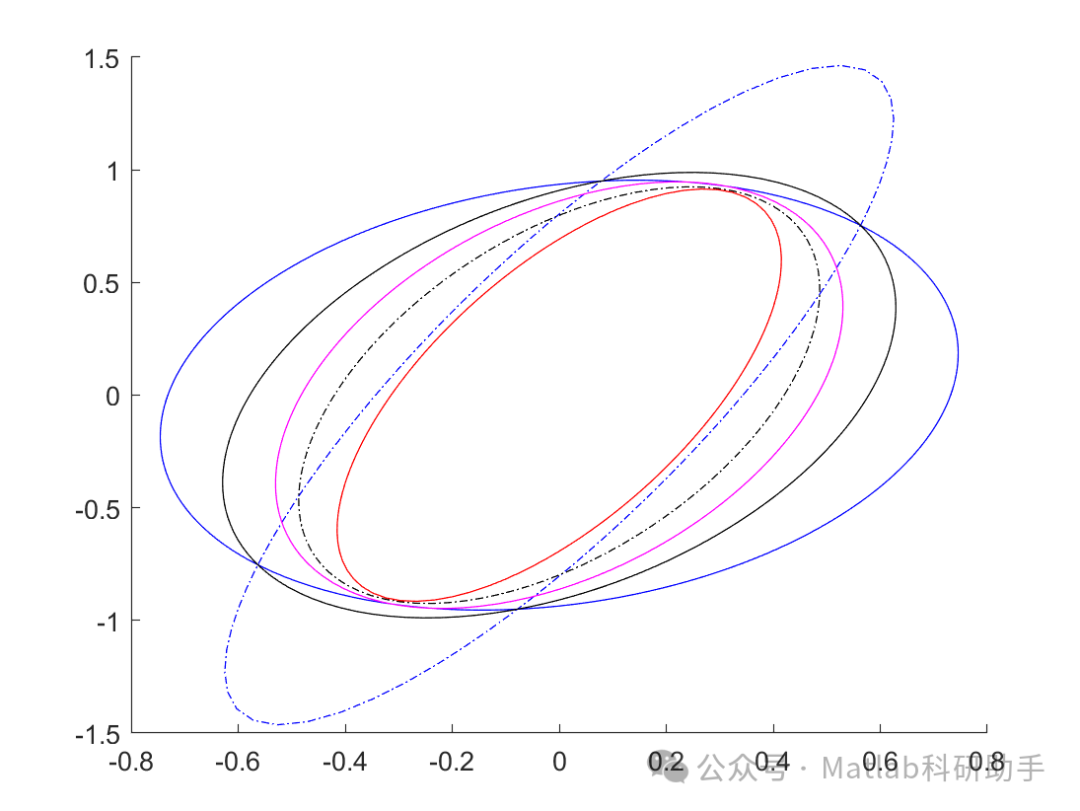

⛳️ 运行结果
🔗 参考文献
[1] 乔向东.信息融合系统中目标跟踪技术研究[D].西安电子科技大学,2003.DOI:10.7666/d.y531208.
[2] 王硕,宋申民,史小平,等.噪声特性未知的多传感器协方差交叉融合姿态估计[J].控制与决策, 2016, 31(2):6.DOI:10.13195/j.kzyjc.2014.1417.
[3] 邓自立著.信息融合估计理论及其应用[M].科学出版社,2012.
