摘要：滑翔机作为一种依靠气动力维持飞行的航空器，其气动性能直接决定了飞行距离、速度和操控性等关键指标。本文探讨了涡格法（Vortex Lattice Method，VLM）在滑翔机气动特性分析中的应用，系统地阐述了涡格法的基本原理、算法流程以及适用范围。通过对滑翔机典型翼型的气动特性进行计算与分析，验证了涡格法在预测滑翔机升力、阻力、力矩系数等方面的有效性。本文旨在为滑翔机设计、优化和性能评估提供理论支撑和技术参考。

关键词：滑翔机；气动特性；涡格法；翼型；升力；阻力；力矩

1. 引言

滑翔机是一种不依靠自身动力装置、完全依靠气动力来维持飞行的航空器。其优异的气动性能是实现长距离滑翔、精确操控和安全飞行的关键。为了更好地设计和优化滑翔机，准确地预测其气动特性至关重要。传统的气动分析方法，如风洞试验和计算流体力学（Computational Fluid Dynamics，CFD），在时间和成本上都存在一定的局限性。涡格法作为一种基于势流理论的快速气动分析方法，以其计算效率高、适用范围广的特点，在滑翔机气动设计中得到了广泛的应用。

2. 涡格法理论基础

涡格法是一种基于势流理论的线性面元方法。其核心思想是将机翼或翼型表面离散为若干个小型的曲面单元，每个单元上布置一个环量固定的涡环，并假设这些涡环产生的影响可以叠加。通过求解这些涡环的强度，可以计算出机翼或翼型表面的速度和压力分布，从而得到气动升力、阻力等参数。

涡格法的理论基础主要包括以下几个方面：

势流理论：
涡格法基于理想流体的势流理论，假设空气是无粘性的、不可压缩的，且流动是无旋的。虽然这些假设与实际流动存在一定的差异，但在低速情况下，势流理论仍然能够较好地描述空气的流动特性。
库塔-儒可夫斯基定理 (Kutta-Joukowski Theorem):
该定理指出，作用在翼型上的升力与流体密度、速度和环量成正比。涡格法正是通过计算翼型表面的环量来确定升力的大小。
边界条件：
涡格法需要满足两个主要的边界条件：一是机翼表面上的法向速度为零，即保证流体不能穿透机翼表面；二是库塔条件，即保证机翼尾缘处流体能够平滑地离开。

3. 涡格法算法流程

涡格法算法流程主要包括以下几个步骤：

几何建模：

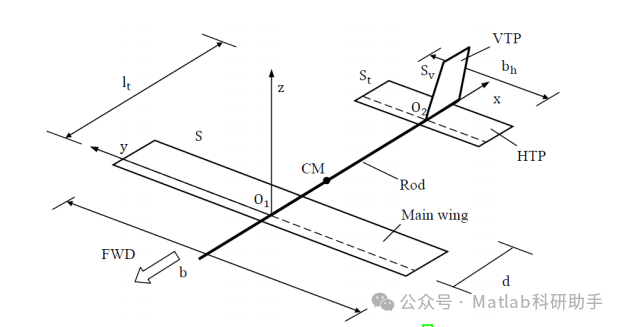

首先需要对滑翔机的翼型或机翼进行几何建模，并将其离散为若干个小的曲面单元。单元的大小和形状会影响计算精度，通常需要根据具体情况进行调整。
涡环布置：
在每个曲面单元上布置一个环量固定的涡环。涡环通常位于单元的四分之一弦长处，其方向与单元的法线方向垂直。
求解涡环强度：
通过施加边界条件，可以建立一个线性方程组，该方程组的未知数为各个涡环的环量。通过求解该方程组，可以得到每个涡环的强度。
计算速度和压力：
根据毕奥-萨伐尔定律 (Biot-Savart Law)，可以计算出每个涡环在其他单元上的诱导速度。将所有涡环的诱导速度叠加起来，就可以得到机翼表面的速度分布。根据伯努利方程 (Bernoulli Equation)，可以计算出机翼表面的压力分布。
计算气动力：
根据压力分布，可以计算出机翼表面的气动力，包括升力、阻力、力矩等。

4. 涡格法适用范围与局限性

涡格法作为一种快速气动分析方法，具有以下优点：

计算效率高：
相比于CFD方法，涡格法的计算量较小，可以在较短时间内完成气动分析。
易于实现：
涡格法的算法原理相对简单，易于编程实现。
适用范围广：
涡格法可以应用于各种形状的机翼和翼型，包括非线性形状和复杂的几何结构。

然而，涡格法也存在一些局限性：

忽略粘性效应：
涡格法基于势流理论，忽略了空气的粘性效应，因此在预测阻力方面精度较低，尤其是在大迎角情况下。
无法模拟复杂流动现象：
涡格法无法模拟复杂的流动现象，如边界层分离、湍流等。
线性假设：
涡格法采用线性假设，即假设各个涡环的影响可以线性叠加。在高迎角情况下，这种假设可能不再成立。

5. 基于涡格法的滑翔机气动特性分析案例

为了验证涡格法在滑翔机气动特性分析中的有效性，本文选取了常用的NACA翼型（例如NACA 2412, NACA 4412）作为分析对象，并利用自主编写的涡格法程序进行了计算。

具体分析过程如下：

翼型几何建模：
使用翼型坐标数据对翼型进行几何建模，并将其离散为若干个曲面单元。单元的数量通常设置为100-200个，以保证计算精度。
参数设置：
设置计算参数，包括迎角范围、计算速度等。

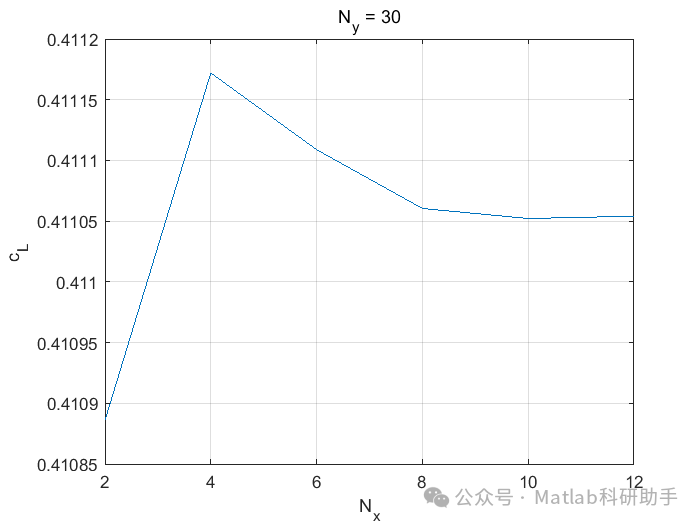

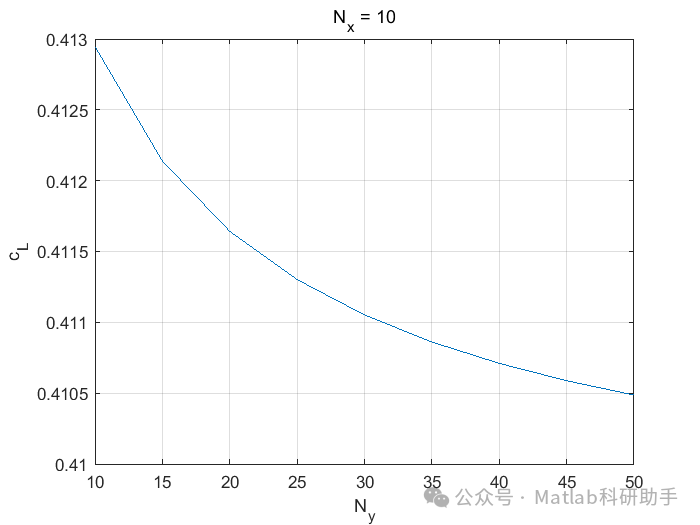

计算与结果分析：
利用涡格法程序进行计算，得到翼型的升力系数、阻力系数和力矩系数等气动参数。将计算结果与实验数据或其他数值模拟结果进行对比，以验证涡格法的精度。

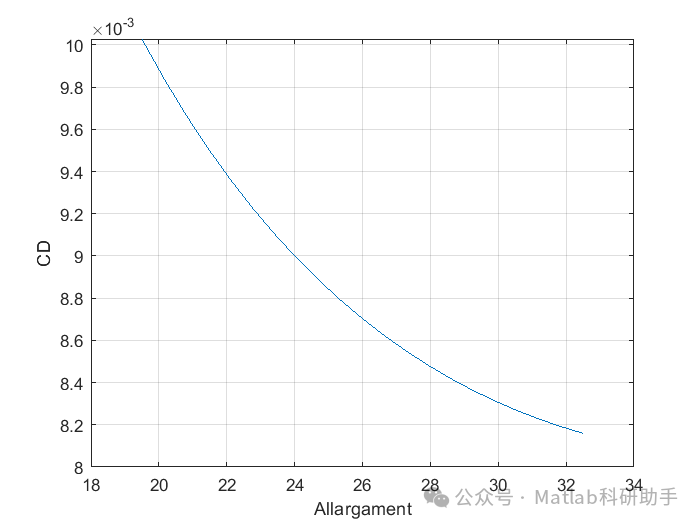

通过对比可以发现，涡格法在预测升力系数方面具有较高的精度，尤其是在小迎角范围内。然而，在预测阻力系数方面，涡格法的精度较低，这是由于涡格法忽略了粘性效应造成的。对于力矩系数，涡格法的精度也受到一定的影响，尤其是在大迎角范围内。

6. 结论与展望

本文阐述了涡格法在滑翔机气动特性分析中的应用，系统地介绍了涡格法的基本原理、算法流程以及适用范围。通过对滑翔机典型翼型的气动特性进行计算与分析，验证了涡格法在预测滑翔机升力系数方面的有效性。

虽然涡格法存在一定的局限性，但在滑翔机设计中，涡格法仍然是一种非常有用的工具。它可以快速地评估不同翼型和机翼的气动性能，为滑翔机的初步设计提供参考。

未来的研究方向可以包括以下几个方面：

改进涡格法：
可以通过引入粘性修正模型来提高涡格法在预测阻力方面的精度。例如，可以采用边界层理论来估计边界层厚度和阻力。
与其他方法结合：
可以将涡格法与其他气动分析方法结合起来，以提高计算精度和适用范围。例如，可以将涡格法与CFD方法结合，利用涡格法进行全局气动分析，然后利用CFD方法对局部区域进行精细化分析。
应用到更复杂的几何模型：
可以将涡格法应用到更复杂的几何模型，如带有襟翼、副翼等控制面的机翼，以研究这些控制面对滑翔机气动性能的影响。
