🔥 内容介绍

本项目旨在利用光滑粒子流体动力学 (Smoothed Particle Hydrodynamics, SPH) 方法结合空间哈希 (Spatial Hashing) 技术，模拟一个由相互作用的流体粒子构成的网格。通过调整流体静止密度 (p_rho)、平滑半径 (h) 和粘度系数 (p_mu) 等参数，能够模拟不同类型的流体。然而，目前该程序存在一些亟待解决的问题，主要表现为粒子受到的力和相应的速度过大，导致所有粒子在运行一段时间后，迅速飞出模拟边界。本文将深入探讨这些问题，分析其潜在原因，并提出可能的调试方向和解决方案。

SPH方法是一种无网格拉格朗日方法，它将连续的流体视为一系列离散的粒子，并通过这些粒子之间的相互作用来模拟流体的宏观行为。每个粒子都携带自身的物理属性，如质量、密度和速度。粒子的相互作用力通过平滑核函数进行加权平均，从而近似计算流体的各种物理量。空间哈希技术则被用于优化邻域搜索，加速寻找每个粒子周围的其他粒子，从而提高模拟效率。

理论上，通过合理设置参数和算法设计，SPH可以有效地模拟各种流体现象，例如水、烟雾、气体等。然而，在实际应用中，数值不稳定性和参数敏感性往往会导致模拟结果出现偏差甚至错误。本项目中出现的粒子飞出边界现象，正是由于模拟过程中产生的力过大所致。

造成力过大的原因可能是多方面的，需要从代码实现的各个环节进行排查：

1. 参数设置不合理:

静止密度 (p_rho):
静止密度是SPH模拟中的关键参数，它直接影响压力梯度的计算。如果p_rho设置过小，会导致压力梯度被高估，从而产生过大的排斥力。反之，如果p_rho设置过大，则会导致压力梯度被低估，可能导致粒子聚集或者出现其他不稳定现象。因此，需要仔细调整p_rho的值，使其与实际模拟的流体密度相符。
平滑半径 (h):
平滑半径决定了粒子之间的相互作用范围。如果h设置过小，会导致邻域粒子数量不足，从而影响压力和粘度力的计算精度。如果h设置过大，则会导致计算复杂度增加，并且可能导致粒子之间的相互作用过于强烈。因此，需要根据粒子间距和模拟精度要求，选择合适的h值。
粘度系数 (p_mu):
粘度系数控制了流体内部的粘性力。如果p_mu设置过大，会导致粘性力过强，阻碍粒子的自由运动。如果p_mu设置过小，则会导致流体流动过于湍急，容易出现不稳定现象。因此，需要根据实际模拟的流体粘度，选择合适的p_mu值。

2. 力计算公式错误:

压力梯度计算:
压力梯度是驱动流体运动的主要力量。本项目可能使用的压力梯度计算公式包括经典的SPH公式、修正的SPH公式 (例如： WCSPH, PCISPH) 等。需要仔细检查压力梯度计算公式的推导过程和代码实现，确保其正确无误。特别需要关注压力梯度中包含的密度梯度项，该项的计算精度直接影响压力的准确性。此外，边界粒子的压力计算也需要特别处理，因为边界附近的粒子邻域信息不完整，容易导致压力梯度计算错误。
粘性力计算:
粘性力主要用于模拟流体的粘性特性。常用的粘性力计算公式基于拉普拉斯算子。同样需要仔细检查粘性力计算公式的推导过程和代码实现，确保其正确无误。尤其需要关注粘性力计算公式中包含的粒子速度差项，该项的计算精度直接影响粘性力的准确性。
其他力 (例如：表面张力):
如果项目中还包含其他力 (例如：表面张力)，也需要检查其计算公式和代码实现，确保其正确无误。

3. 时间步长选择不合理:

时间步长是决定模拟稳定性的关键参数。如果时间步长过大，会导致数值积分误差增大，从而导致能量溢出和不稳定现象。反之，如果时间步长过小，则会导致模拟效率降低。因此，需要根据Courant-Friedrichs-Lewy (CFL) 条件和其他稳定性条件，选择合适的时间步长。常用的时间步长控制方法包括固定时间步长和自适应时间步长。自适应时间步长可以根据模拟过程中的状态动态调整时间步长，从而提高模拟效率和稳定性。

4. 边界条件处理不当:

边界条件的处理对SPH模拟的稳定性至关重要。本项目可能使用的边界条件包括周期性边界条件、固定边界条件、自由表面边界条件等。需要仔细检查边界条件的实现，确保其能够正确地处理边界附近的粒子。例如，对于固定边界条件，需要确保边界粒子能够正确地阻碍流体粒子的运动。对于自由表面边界条件，需要确保自由表面能够保持平滑和稳定。常用的边界处理方法包括鬼粒子法、惩罚力法等。

5. 代码实现错误:

代码实现错误是导致模拟结果出现偏差的常见原因。需要仔细检查代码的各个环节，例如变量类型定义、数组下标访问、循环控制等，确保没有出现错误。同时，还需要使用调试工具 (例如：GDB) 对代码进行单步调试，查找潜在的错误。

调试方向和解决方案：

参数调优:
首先，需要对 p_rho, h, p_mu 等参数进行仔细调优，找到一组能够稳定运行的参数组合。可以尝试使用参数扫描方法， systematically 调整每个参数的值，并观察模拟结果的变化。
力计算公式验证:
重新推导并验证压力梯度和粘性力的计算公式，确保其正确无误。可以使用简单的测试用例，例如单个粒子受到压力梯度的作用，或者两个粒子之间的粘性力作用，来验证力计算公式的正确性。
时间步长调整:
根据CFL条件和其他稳定性条件，选择合适的时间步长。可以尝试使用自适应时间步长，根据模拟过程中的状态动态调整时间步长。
边界条件测试:
对边界条件进行单独测试，验证其能够正确地处理边界附近的粒子。可以使用简单的测试用例，例如让粒子与边界发生碰撞，或者让粒子在边界附近自由运动，来验证边界条件的正确性。
代码审查和调试:
对代码进行仔细审查，查找潜在的错误。可以使用调试工具 (例如：GDB) 对代码进行单步调试，查找程序中的错误，例如内存泄漏、数组越界等。
可视化分析:
将模拟结果进行可视化分析，可以更直观地观察粒子的运动轨迹和速度变化。常用的可视化工具包括 Paraview, Visit 等。通过可视化分析，可以帮助我们更好地理解模拟过程中的问题，并找到解决问题的方法。

总结:

本项目中出现的粒子飞出边界问题，很可能由参数设置不合理、力计算公式错误、时间步长选择不合理、边界条件处理不当以及代码实现错误等多种因素共同导致。解决该问题需要从以上几个方面进行全面排查和调试，并结合可视化分析工具，逐步缩小问题范围，最终找到并解决导致模拟结果出现偏差的根本原因。通过对参数进行调优、验证力计算公式、调整时间步长、测试边界条件、进行代码审查和调试，并进行可视化分析，相信能够最终解决本项目中存在的粒子飞出边界问题，实现稳定可靠的流体模拟。

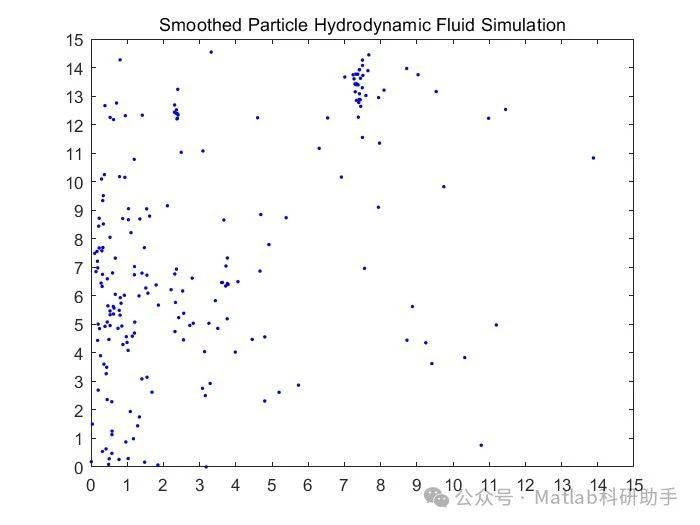

⛳️ 运行结果

🔗 参考文献

📣 部分代码

Nx = floor(xMax/h);     % This will create the amount of bins in the x direction.Ny = floor(yMax/h);     % Same as above but for the y coordinate.dx = xMax/Nx;           % Actual bin dimensions.dy = yMax/Ny;           % Same as above but for the y coordinate.numBins = Nx * Ny;      % The bins that contain the particles in the system.IDs(1:N) = struct('pos', posVal, 'vel', velVal,'force',forceVal,'den',0,'neigh',[]);BinIDs(1:numBins) = struct('part',particles,'adj',adjBins);
