在气动学的研究领域中，准确计算二维翼型的气动力特性至关重要，而涡板块法作为一种经典且有效的数值计算方法，为这一研究提供了重要工具。接下来，我们将深入探讨基于涡板块法计算二维翼型的原理、流程及其应用价值。

一、涡板块法理论基础

（一）基本概念

涡板块法基于空气动力学中的奇点分布理论，将二维翼型的表面离散为一系列直线涡板块。每个涡板块上假设分布有均匀的涡强，通过叠加这些涡板块产生的扰动流场，来近似模拟翼型周围的真实流场。这种方法将复杂的翼型气动问题简化为对多个涡板块的分析，使得计算更具可操作性。

（二）理论依据

该方法的核心理论依据是流体力学中的速度势理论和库塔 - 茹科夫斯基条件。速度势理论用于描述无旋流动中速度与势函数的关系，通过求解拉普拉斯方程得到流场的速度势分布；库塔 - 茹科夫斯基条件则确保了翼型后缘处的流动平滑，避免了不合理的回流现象，这是准确计算气动力的关键条件之一。

二、基于涡板块法的二维翼型计算流程

（一）翼型离散化

首先，需要对二维翼型的轮廓进行离散处理。将翼型的上、下表面分别划分为若干个直线段，这些直线段就构成了涡板块。离散的精度直接影响计算结果的准确性，通常需要根据翼型的复杂程度和计算精度要求，合理确定涡板块的数量，一般来说，涡板块数量越多，计算结果越接近真实情况，但计算量也会相应增大。

（二）涡强确定

每个涡板块上的涡强是计算的关键未知量。根据翼型表面的边界条件（如物面不可穿透条件）以及库塔 - 茹科夫斯基条件，建立关于涡强的线性代数方程组。物面不可穿透条件要求在翼型表面，流体的法向速度为零，这使得翼型表面成为流线；而库塔 - 茹科夫斯基条件则用于确定后缘处涡强的关系。通过求解该线性代数方程组，即可得到每个涡板块上的涡强。

（三）流场计算

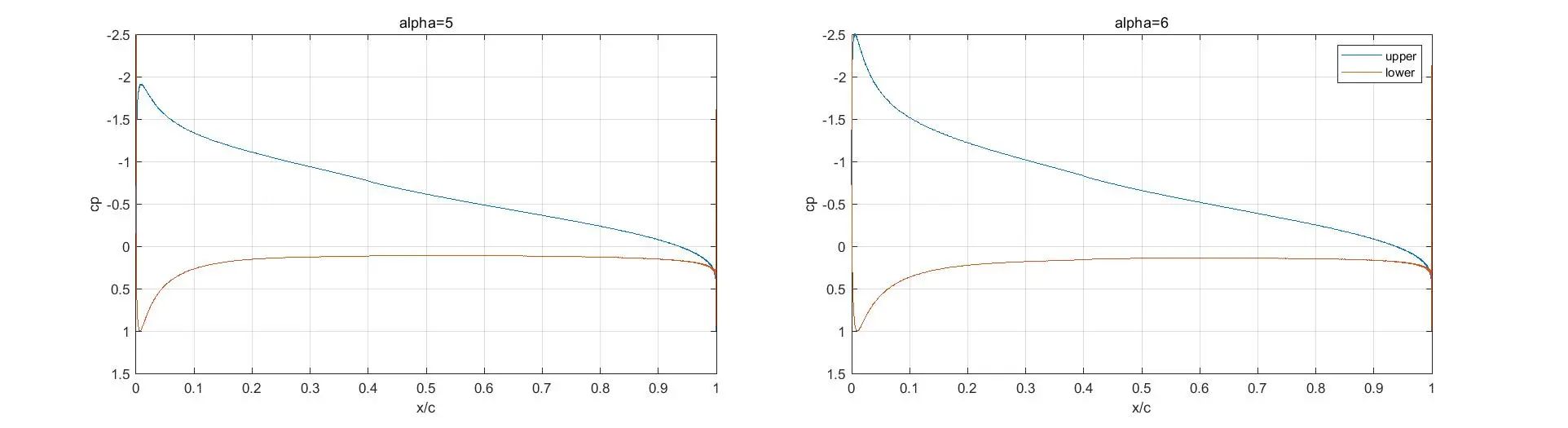

在确定涡强后，利用毕奥 - 萨伐尔定律计算每个涡板块在流场中任意点产生的诱导速度。将所有涡板块产生的诱导速度进行叠加，再加上来流速度，就可以得到整个流场的速度分布。进而，根据伯努利方程，由速度分布计算出压力分布，从而得到翼型表面的压力系数分布。

（四）气动力计算

根据翼型表面的压力系数分布，通过积分的方法计算翼型所受的升力和阻力。升力主要由翼型上下表面的压力差产生，阻力则与表面摩擦力和压差阻力有关。通过精确计算压力系数分布并进行积分，能够准确获得翼型在不同来流条件下的气动力特性。

三、涡板块法计算二维翼型的应用与案例

（一）典型翼型计算案例

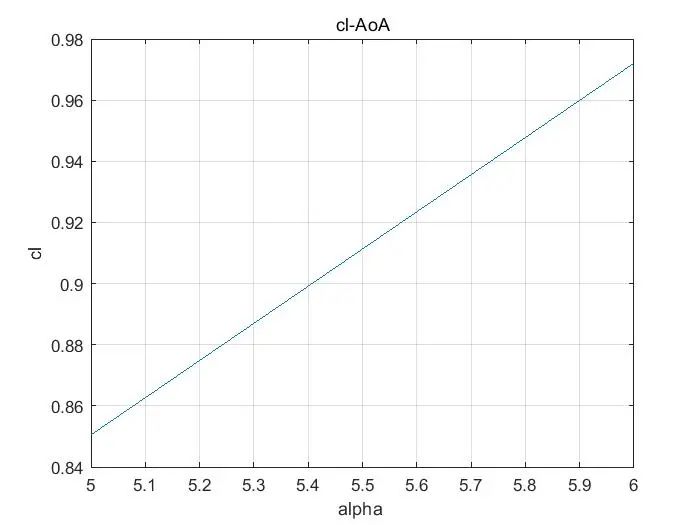

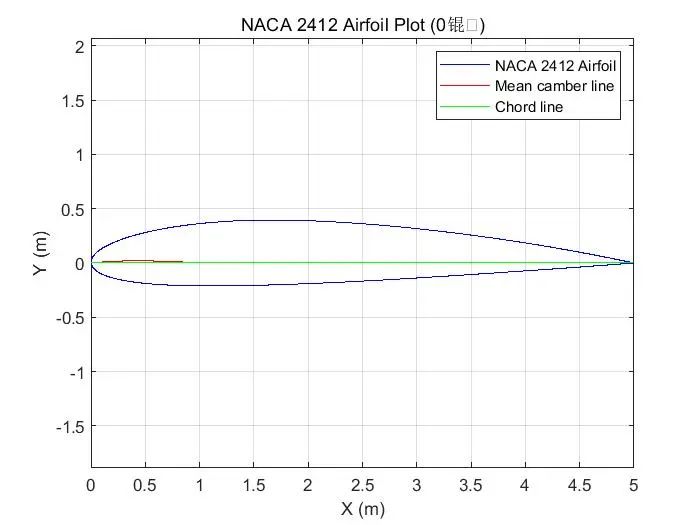

以 NACA 系列翼型为例，运用涡板块法对其在不同迎角和来流速度下的气动力特性进行计算。在计算过程中，通过改变涡板块的数量，对比不同离散精度下的计算结果，分析计算精度与计算效率之间的关系。结果表明，当涡板块数量达到一定程度后，继续增加数量对计算精度的提升效果逐渐减弱。

（二）与实验数据对比

将涡板块法的计算结果与风洞实验数据进行对比，验证该方法的准确性。在多个工况下的对比显示，涡板块法能够较好地捕捉翼型的气动力特性趋势，升力系数和阻力系数的计算值与实验值的误差在可接受范围内，证明了该方法在二维翼型气动计算中的有效性。

四、涡板块法的优势与局限性

（一）优势

涡板块法具有计算效率高、概念清晰、易于编程实现等优点。相较于一些复杂的计算流体力学（CFD）方法，它不需要对整个流场进行网格划分，大大减少了计算量和计算时间，适合于快速评估翼型的气动性能，在翼型初步设计阶段具有重要的应用价值。
