STM32 Hal库版—STM32CubeMX软件和创建一个工程

一、STM32CubeMX

1.1.STM32CubeMX简介

STM32CubeMX是ST开发的一款图形配置工具，可通过配置自动生成初始化代码，不会生成逻辑代码，因此该软件只是一个辅助工具，想要配置一个外设的初始化，看手册也难以理解的时候，这个软件是个不错的选择。一个图形配置工具，搭配不同系列的STM32Cube固件包，即可支持不同系列的STM32芯片。

1.2.STM32CubeMX的安装

1.2.1.先搭建Java的运行环境

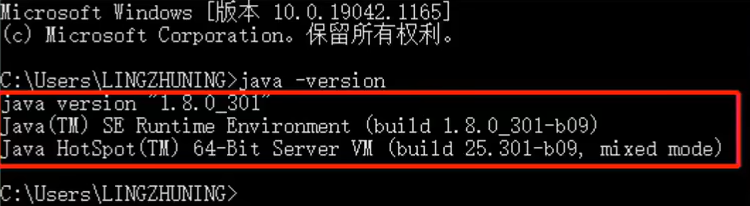

在Java的下载链接下载Java，按步骤安装适合自己电脑的Java，64位电脑选择x64，32位电脑选择x86，接着打开指令窗口，输入java -version检测是否正常安装。

1.2.2.安装STM32CubeMX

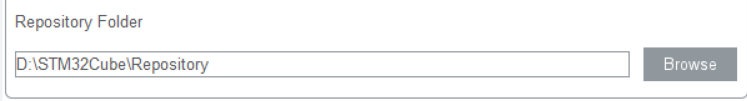

最好安装到D盘里，新建一个文件夹，文件夹名字不要有中文，不然会出错。建议在D盘新建一个新文件夹用于存放STM32Cube固件包，路径：D:\STM32Cube\Repository。

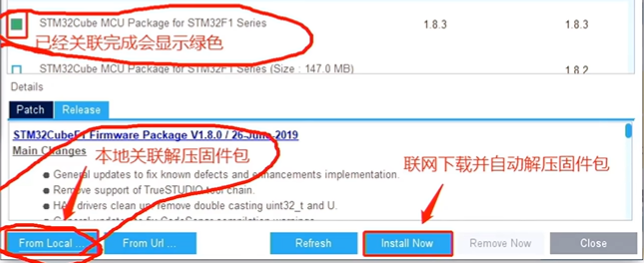

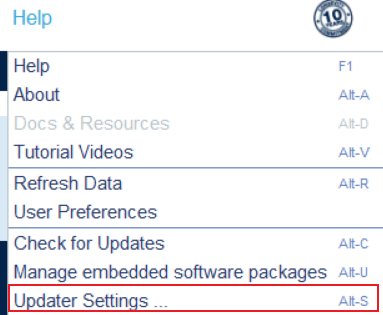

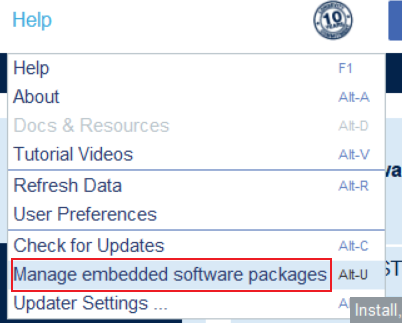

1.2.3.关联STM32Cube固件包的方法

二、创建CubeMX的工程

2.1.工程初步建立

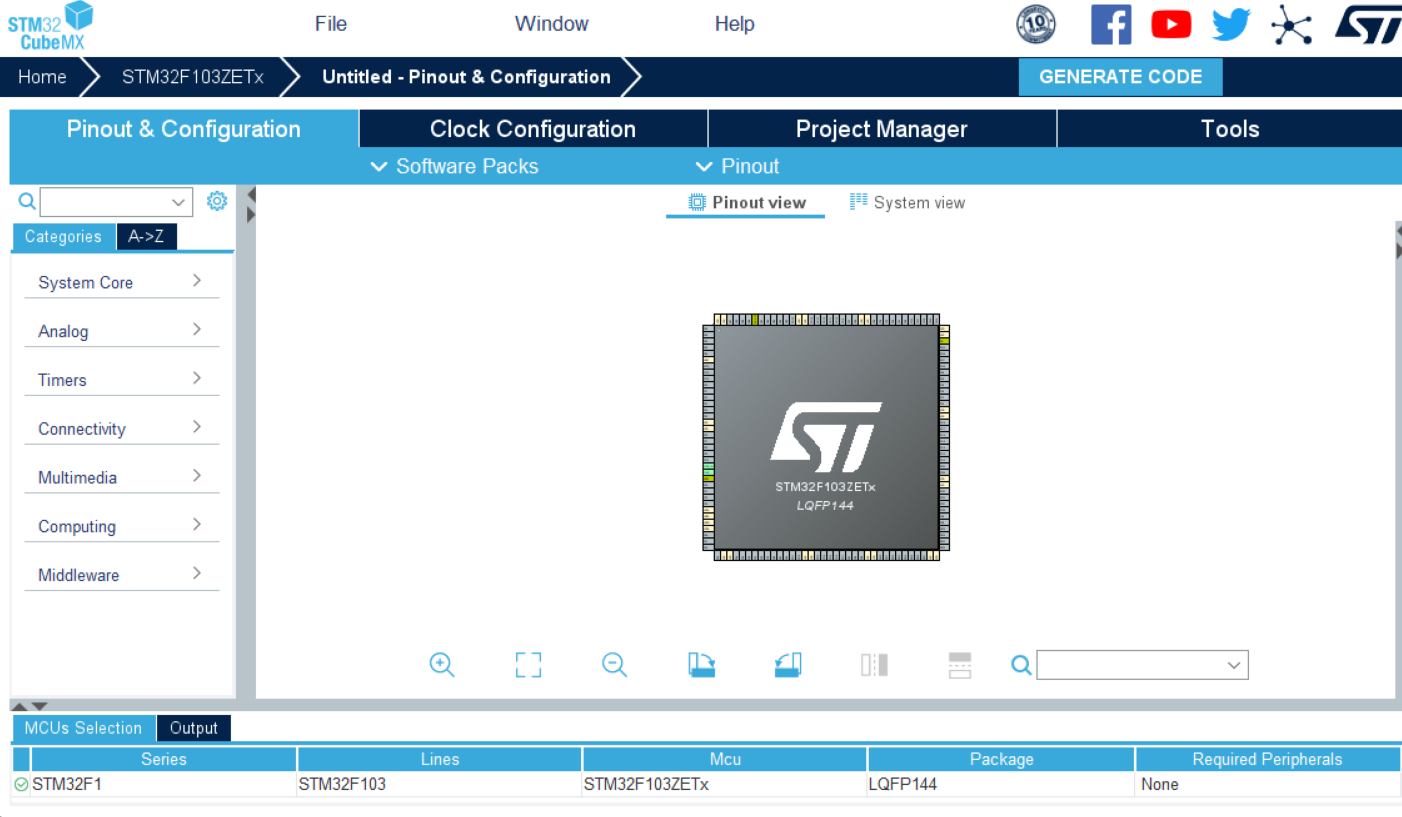

新建工程，选择芯片型号，点击星号收藏，方便下次创建新的工程，进入这个界面：

2.2.时钟模块配置

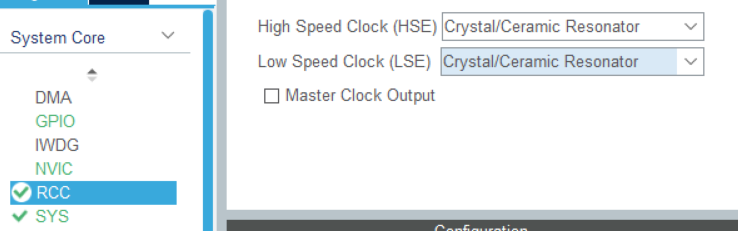

设置HSE（外部高速时钟）、LSE（外部低速时钟）、MCO（芯片往外部输出的时钟）：

2.3.时钟系统配置

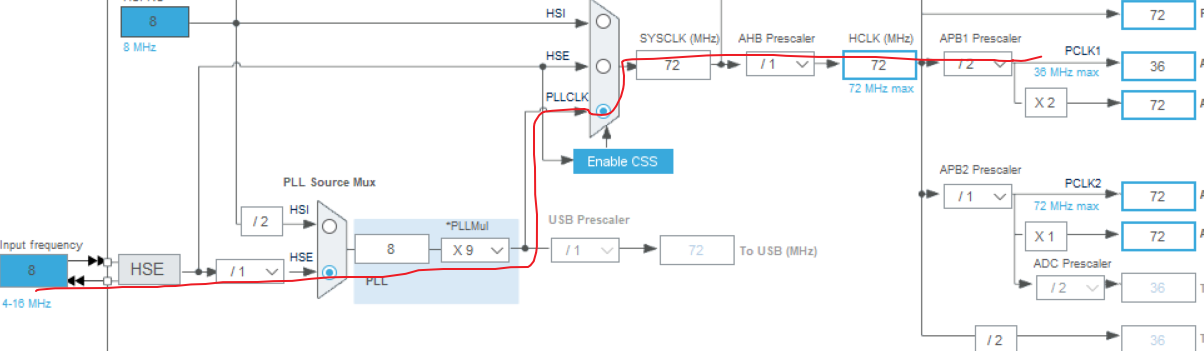

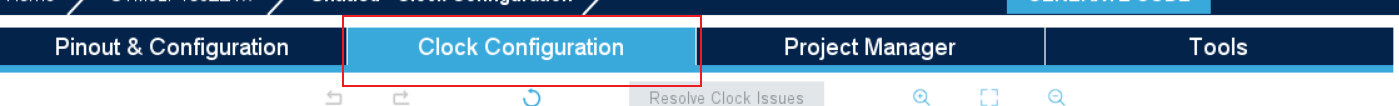

点击Clock Configuration，进去时钟配置界面，最左边的数字8是通过查阅STM32F103原理图可得，再配置PLL、SYSCLK、AHB、APB1、APB2等：

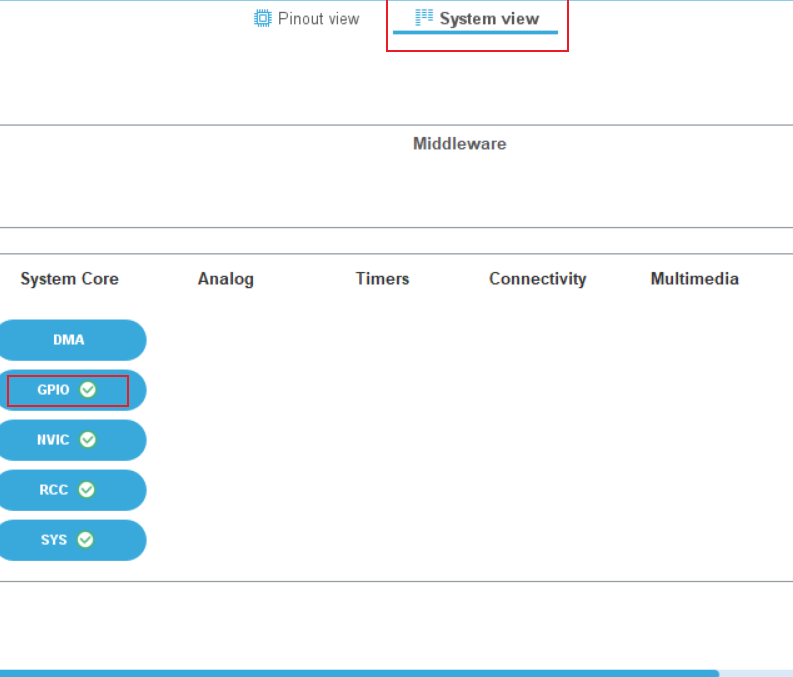

2.4.GPIO引脚配置

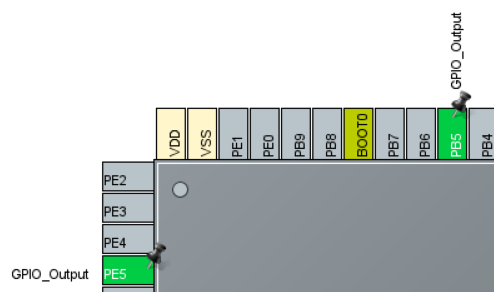

以连接在LED灯的IO为例介绍如何配置，回到配置引脚使用界面，将PB5和PE5配置成output，

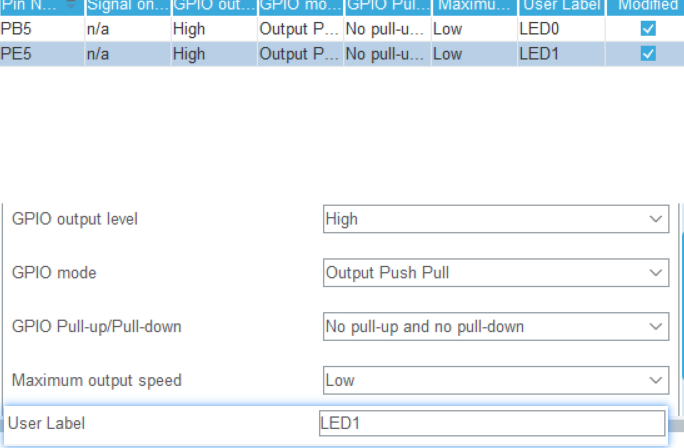

在下图位置，细致配置引脚，这次实验是将两个引脚配置成推挽输出，默认输出3.3v电平，通过查阅原理图，LED灯需要主机输出低电平点亮，所以设置默认高电平，让它熄灭。

2.5.Cortex内核配置

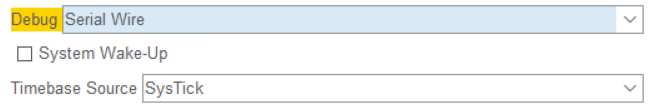

SYS（DEBUG）配置、NVIC（优先级分组）：

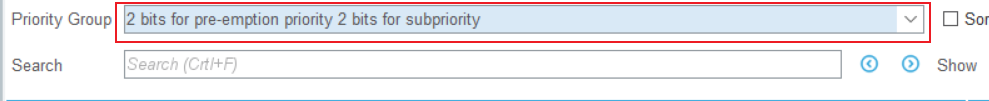

NVIC等级选择下图：

2.6.生成工程源码

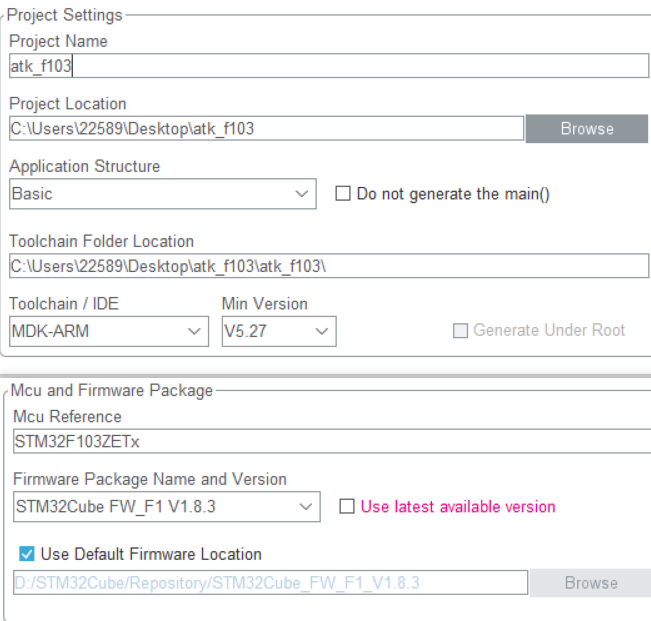

设置工程，MDK等，最后生成代码工程。

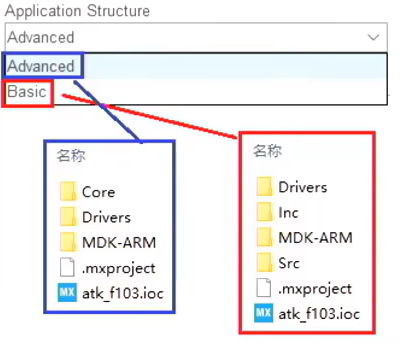

Application Structure选择Basic还是Advanced，可以看下图：

第一个框选择只生成所需要的库文件，不然全都选的话会影响编译速度；第二个框是将.c和.h文件分开存放，便于管理：

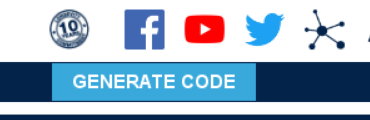

在右上角，点击生成代码：

2.7.编写用户程序

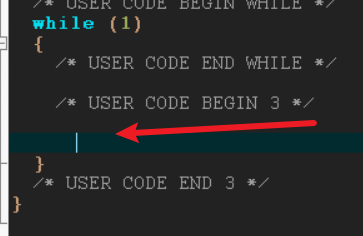

在main.c文件预留的位置编写代码（箭头指向的部分），一定要放在预留的位置，不然下一次进入代码，原先写好的代码会被覆盖掉：

三、注意事项

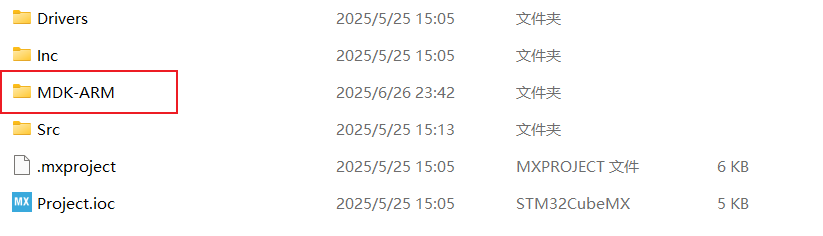

在STM32CubeMX生成的代码存放的路径尽量不要有中文，如果有中文，需要在MDK-ARM文件夹里添加这两个代码：
