STM32CubeMX工程创建(HAL库)

1 HAL库开发环境搭建

安装Java运行环境

为了使用 STM32CubeMX，您需要安装 Java 8 的运行环境。

• 访问 Oracle Java SE 8 下载页面。
• 在页面中，您将看到不同版本的 Java SE 8 下载链接。选择适合您操作系统的版本。

配置环境变量（如果需要）

某些情况下，您可能需要手动设置环境变量以确保 Java 的可执行文件可以被系统识别。

• Windows:

  1. 右键点击“计算机”或“此电脑”，选择“属性”。
  2. 点击“高级系统设置”。
  3. 在“系统属性”窗口中，选择“环境变量”。
  4. 在“系统变量”中，找到 Path 变量并选择“编辑”。
  5. 添加 Java 的 bin 目录路径（例如 C:\Program Files\Java\jdk1.8.0_211\bin）。
  6. 点击“确定”保存更改。

• Windows:

  1. 下载 .exe 安装程序。
  2. 双击安装程序并按照提示完成安装。
  3. 安装完成后，您可以通过命令提示符检查 Java 是否安装成功：

     java -version


2 安装 STM32CubeMX

        STM32CubeMX 是 ST 公司提供的一个图形化工具，用于创建和配置 STM32 项目，简化了开发过程。

1. 下载 STM32CubeMX

• 访问 STM32CubeMX 下载页面。
• 在页面中，找到“获取软件”部分，点击下载 STM32CubeMX。

2. 安装 STM32CubeMX

• 下载完成后，找到下载的安装程序（通常是 .exe 文件）。
• 双击安装程序，按照安装向导的提示进行操作：
  1. 接受许可协议。
  2. 选择安装路径（可以更改默认路径，最好不要有中文）。
  3. 点击“安装”以开始安装。

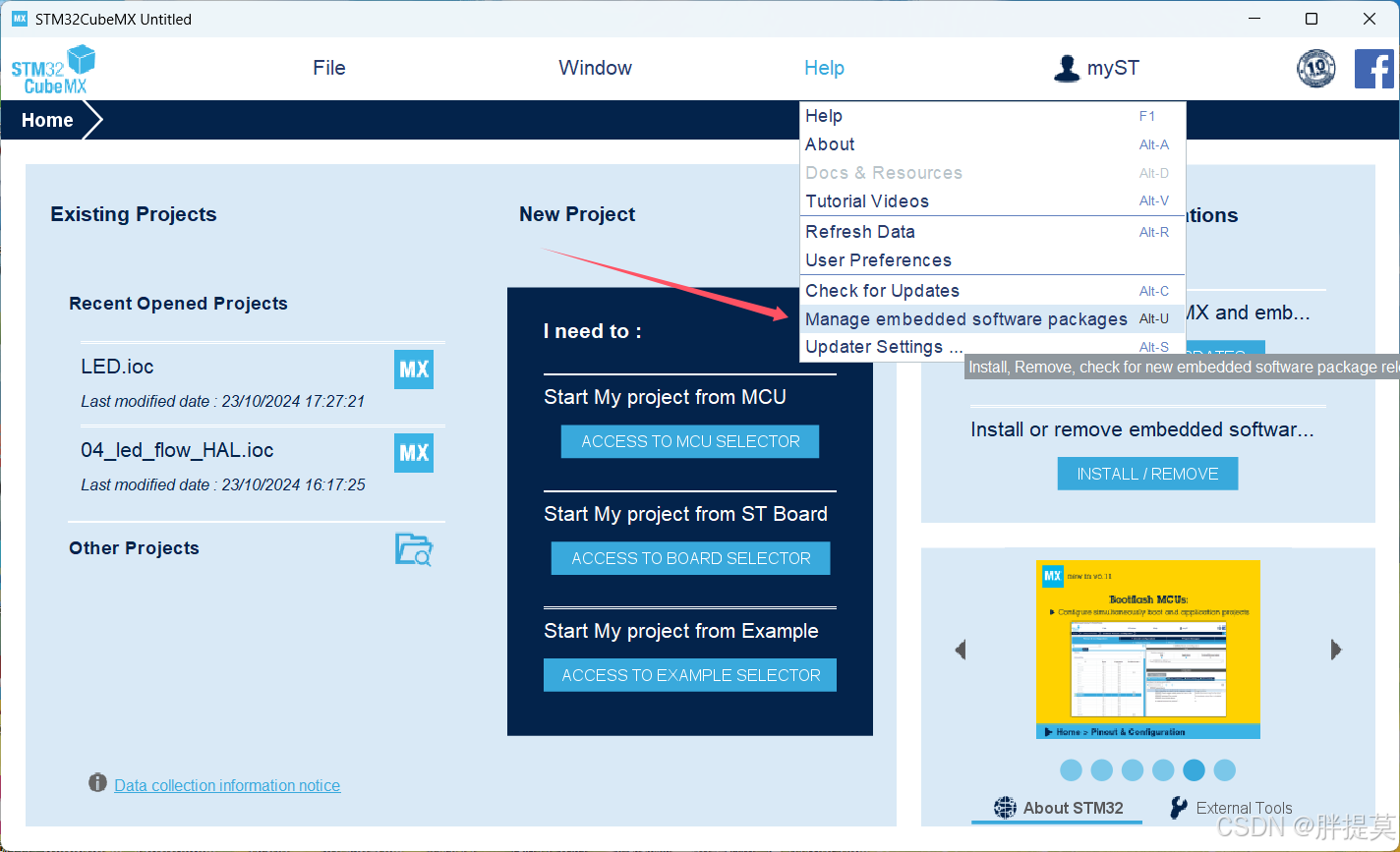

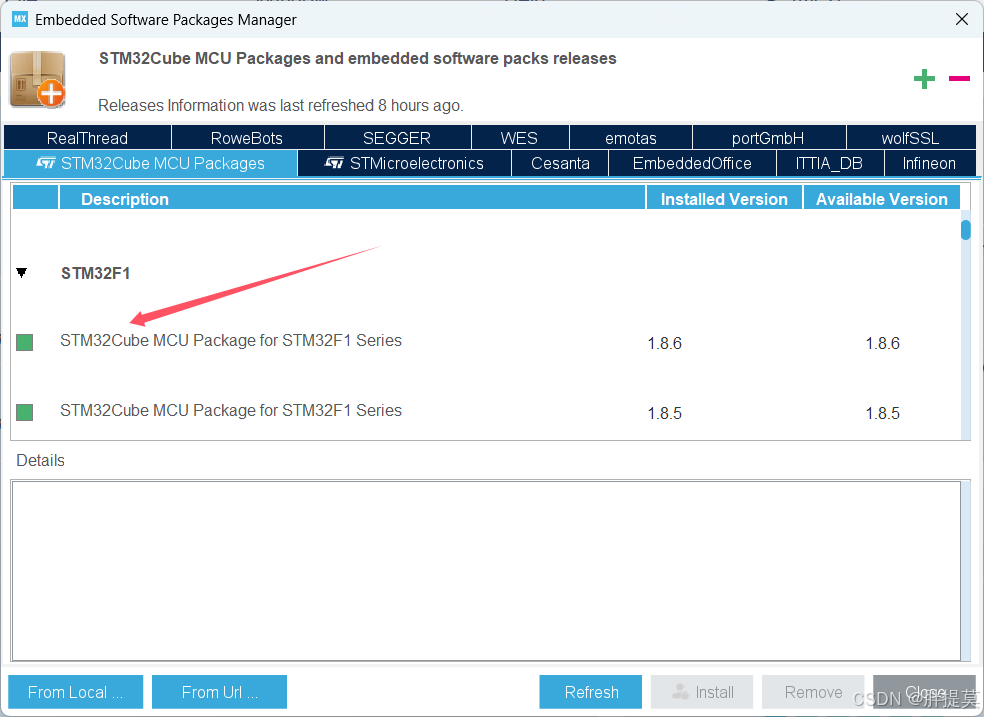

打开下载芯片支持包

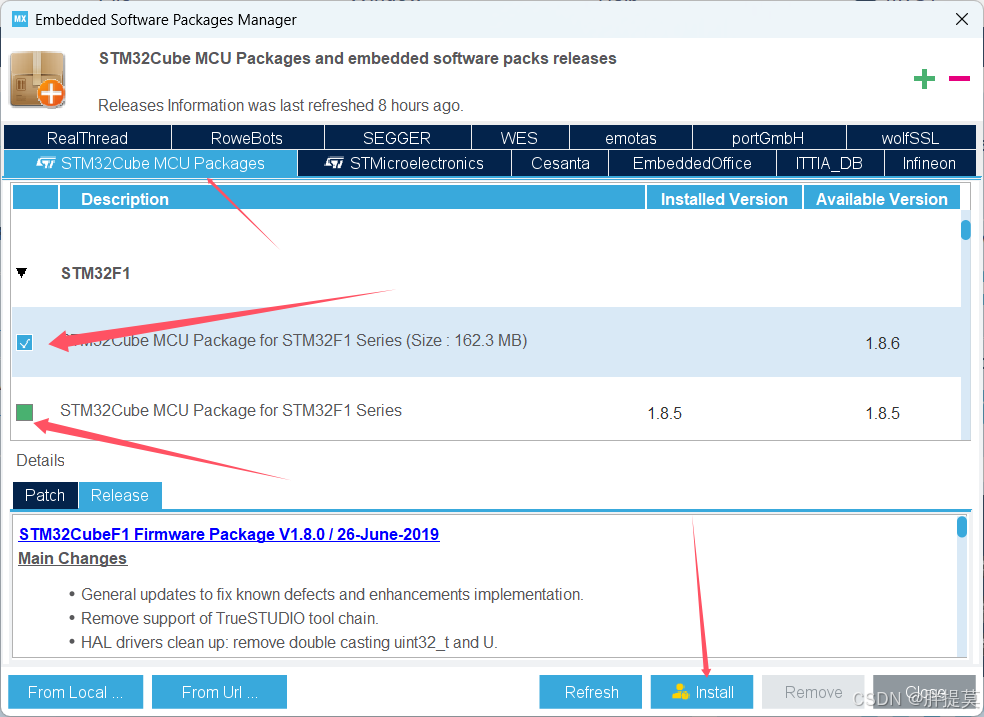

选择要安装芯片的支持包我已经下载了1.8.5的，要下载就勾选然后Install(需要注册登陆)

离线安装芯片支持包

如果网络速度较慢，您可以选择离线安装 STM32 的芯片支持包。

下载离线芯片支持包(还是要注册登录😎)

• 访问 STM32CubeMX 下载页面。
• 在“工具和软件”部分找到“芯片支持包”下载链接。
• 选择适合您所使用 STM32 系列的芯片支持包，点击下载。

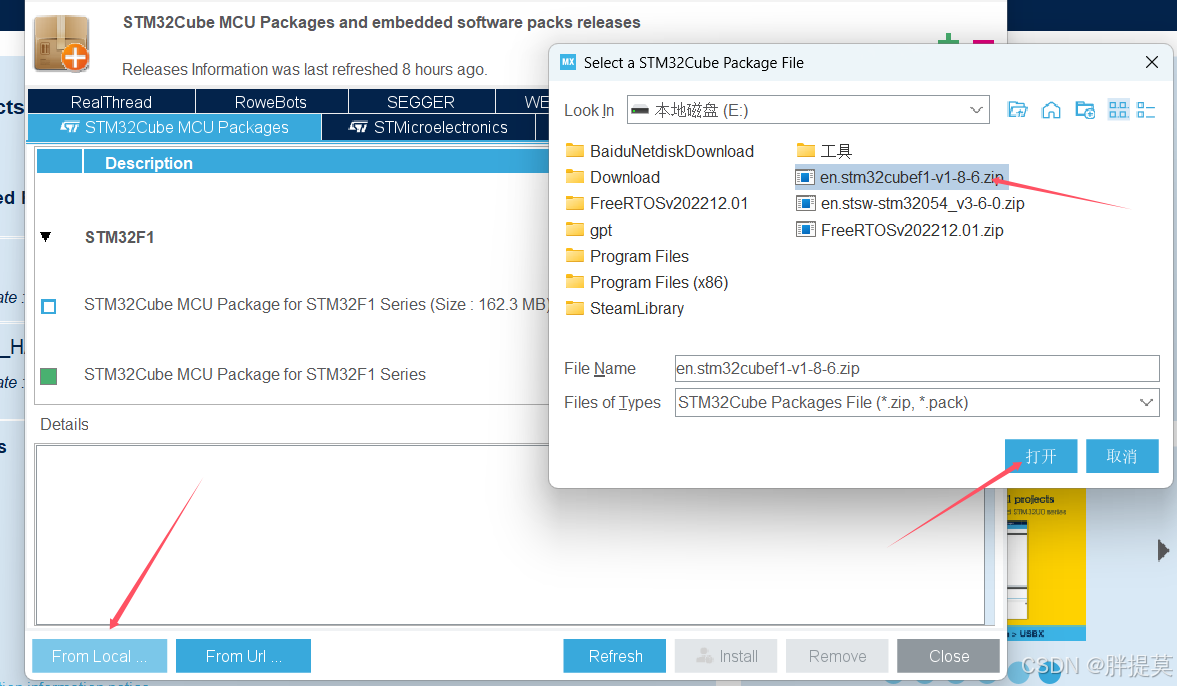

• 导入芯片支持包

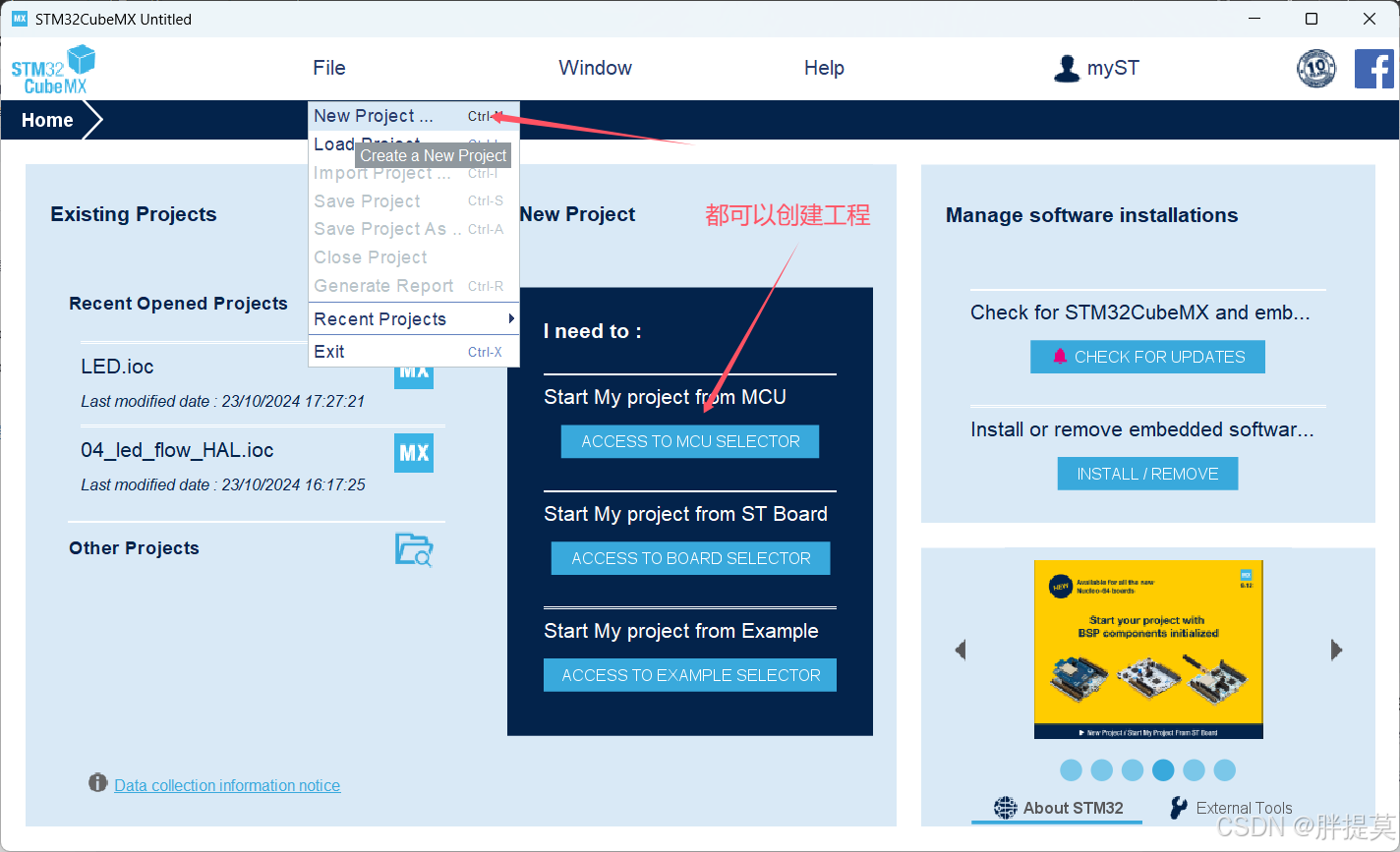

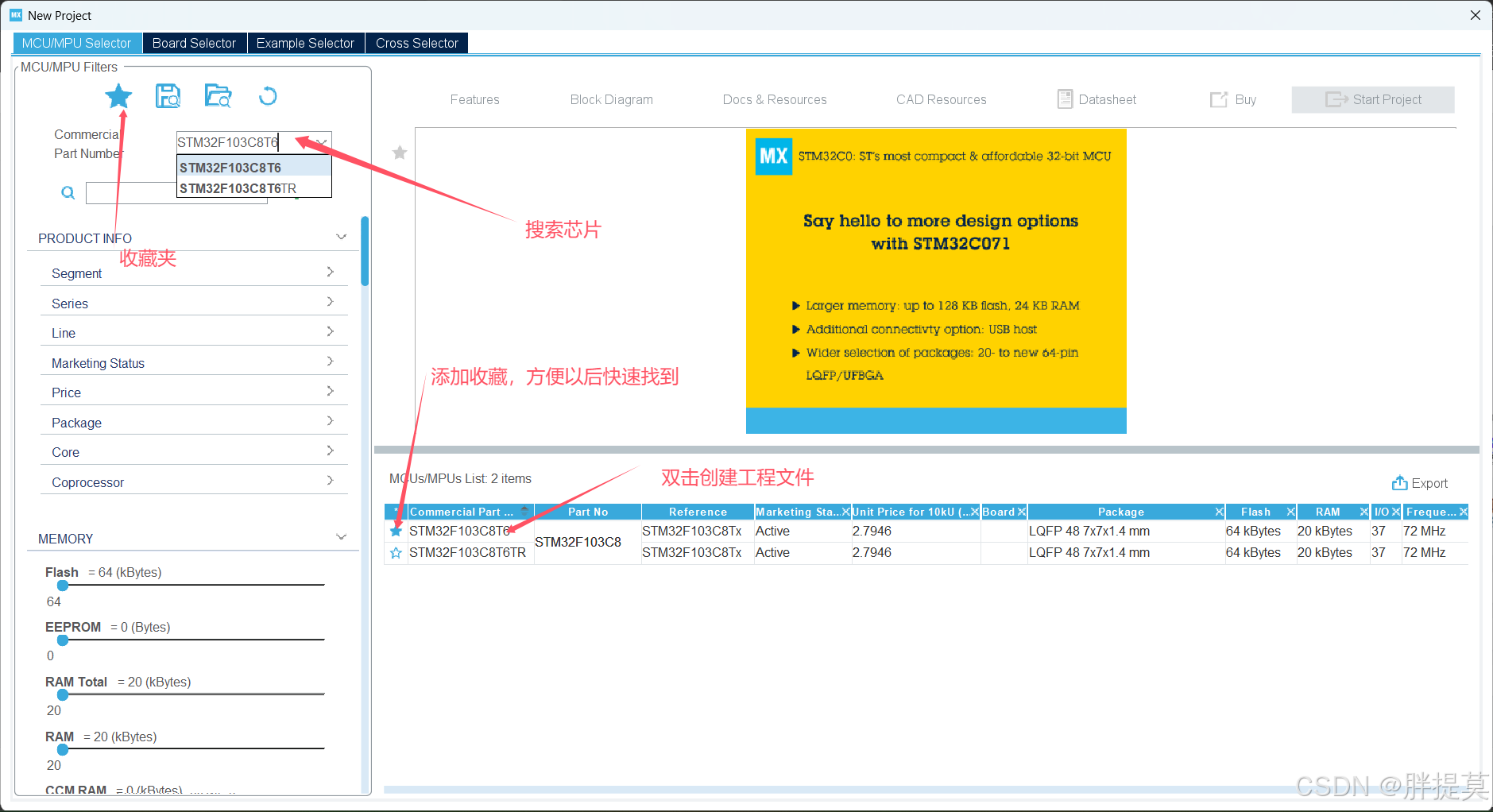

3 创建工程目录

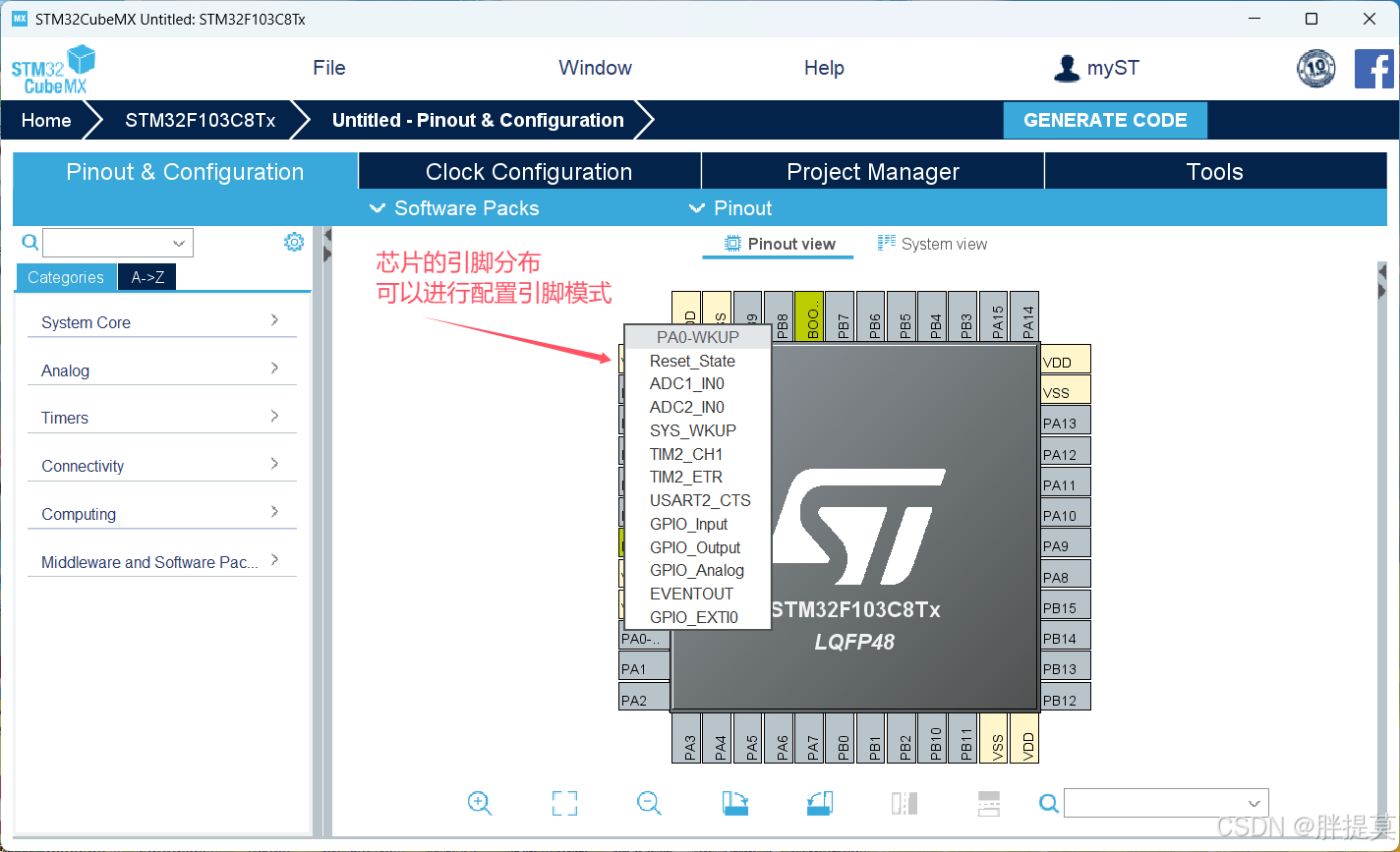

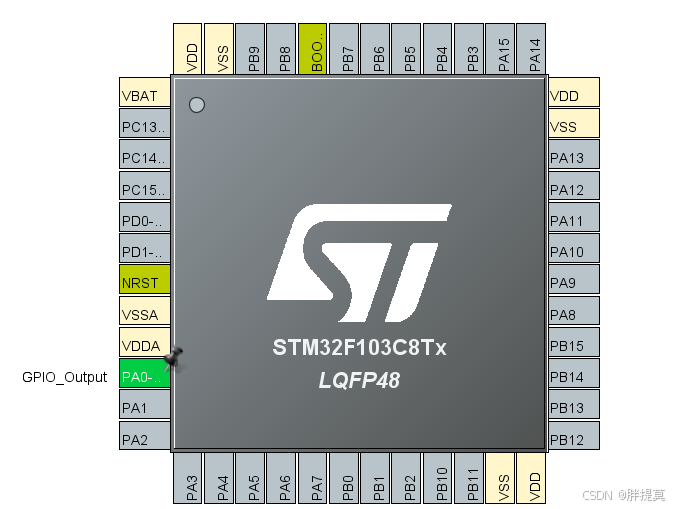

比如配置PA0为输出模式GPIO_Output

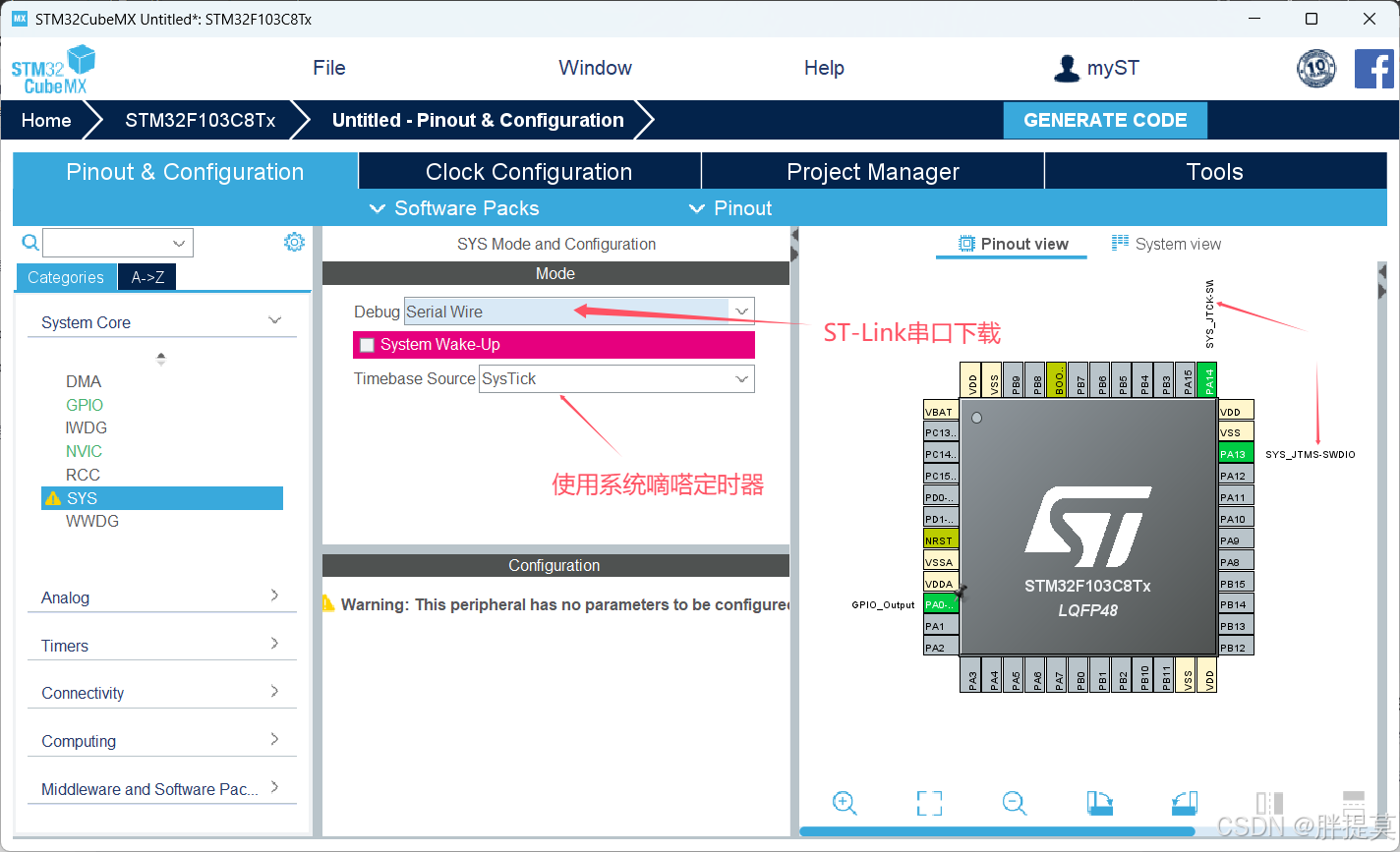

在 STM32CubeMX 中，正确配置 Debug 参数是确保能够顺利下载和调试程序的重要步骤。

注意事项

• 确保设置正确：如果不正确设置 Debug 参数，您可能只能下载一次程序到 MCU，此后无法再下载或调试只能进行其他方法下载程序，因为该下载端口可能被复用了不作为下载端口了。

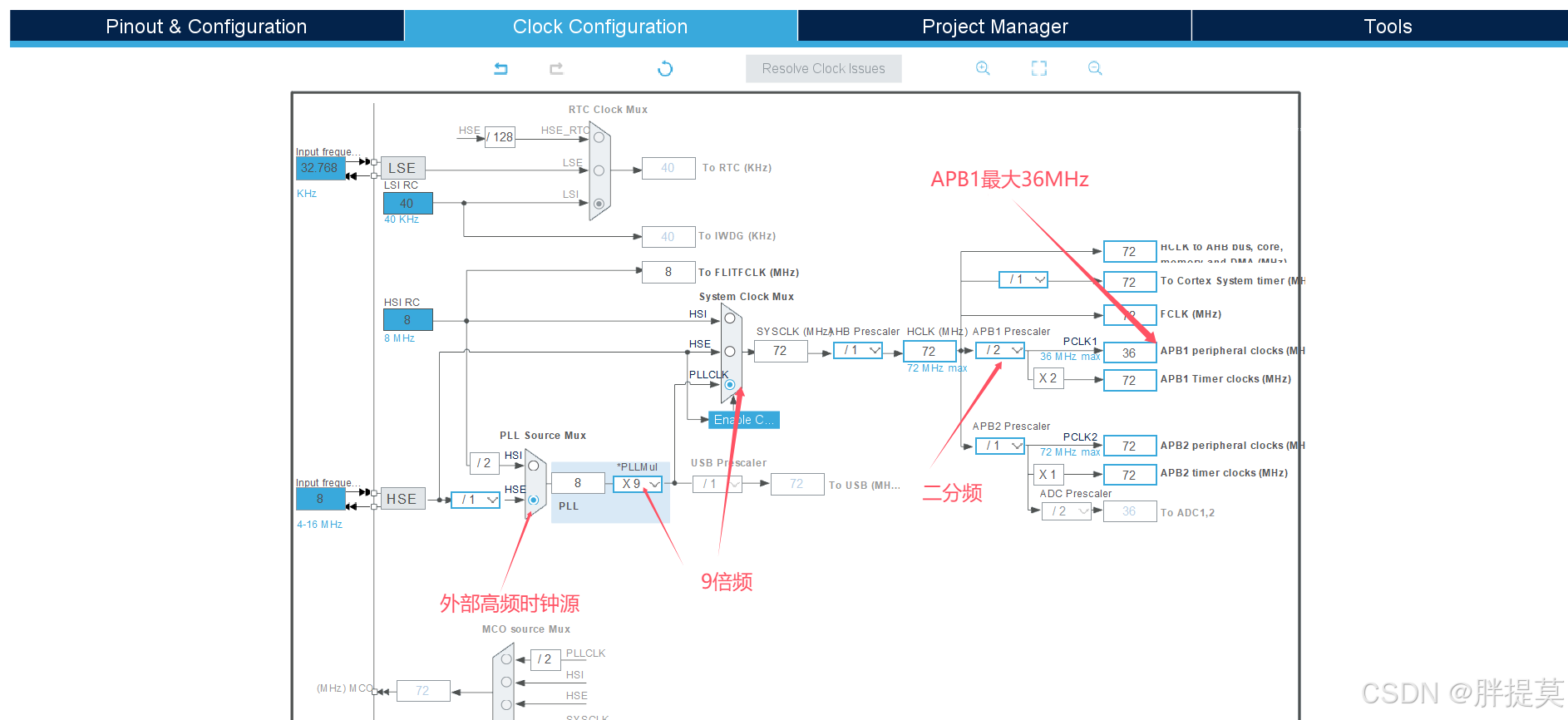

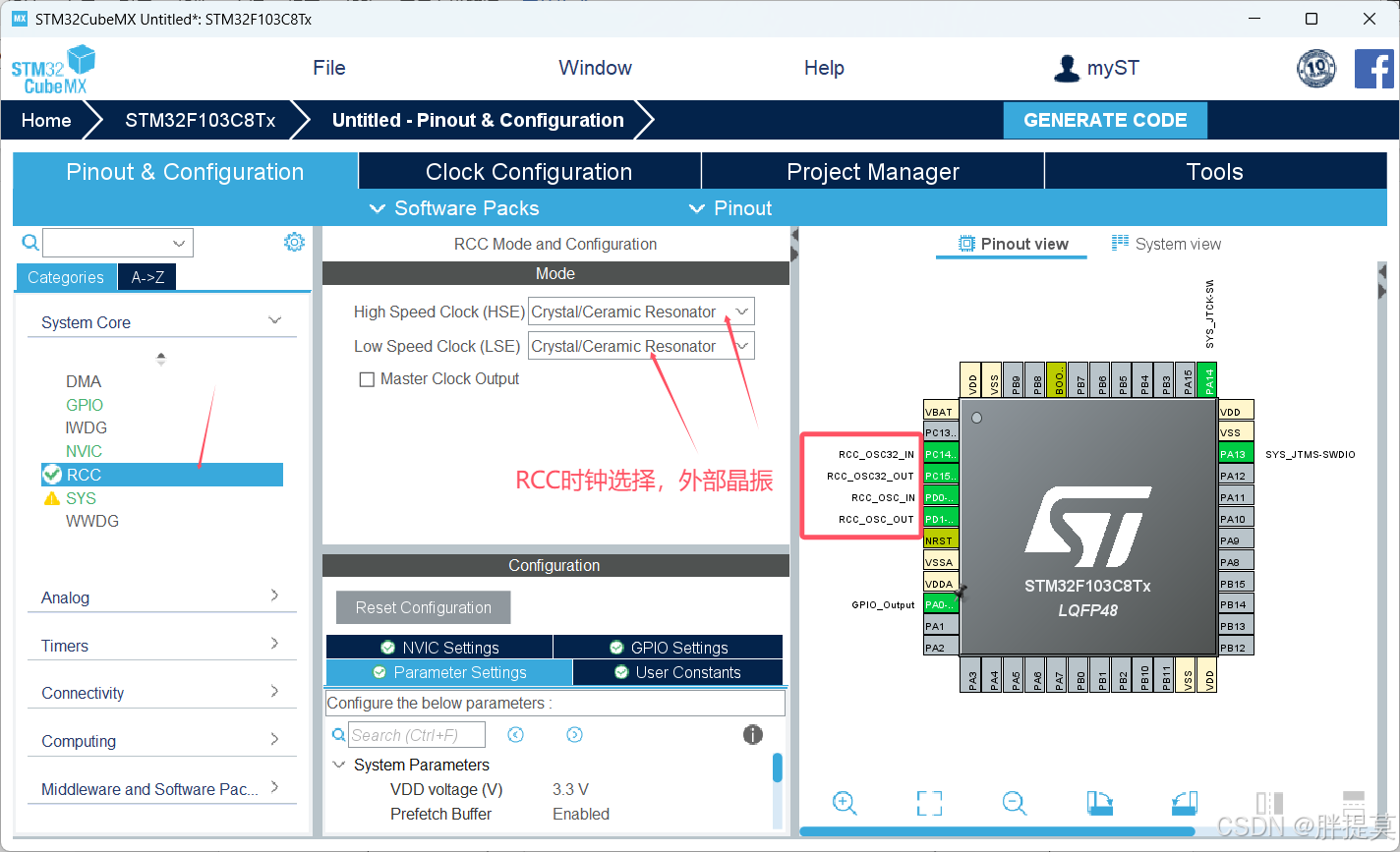

RCC时钟选择

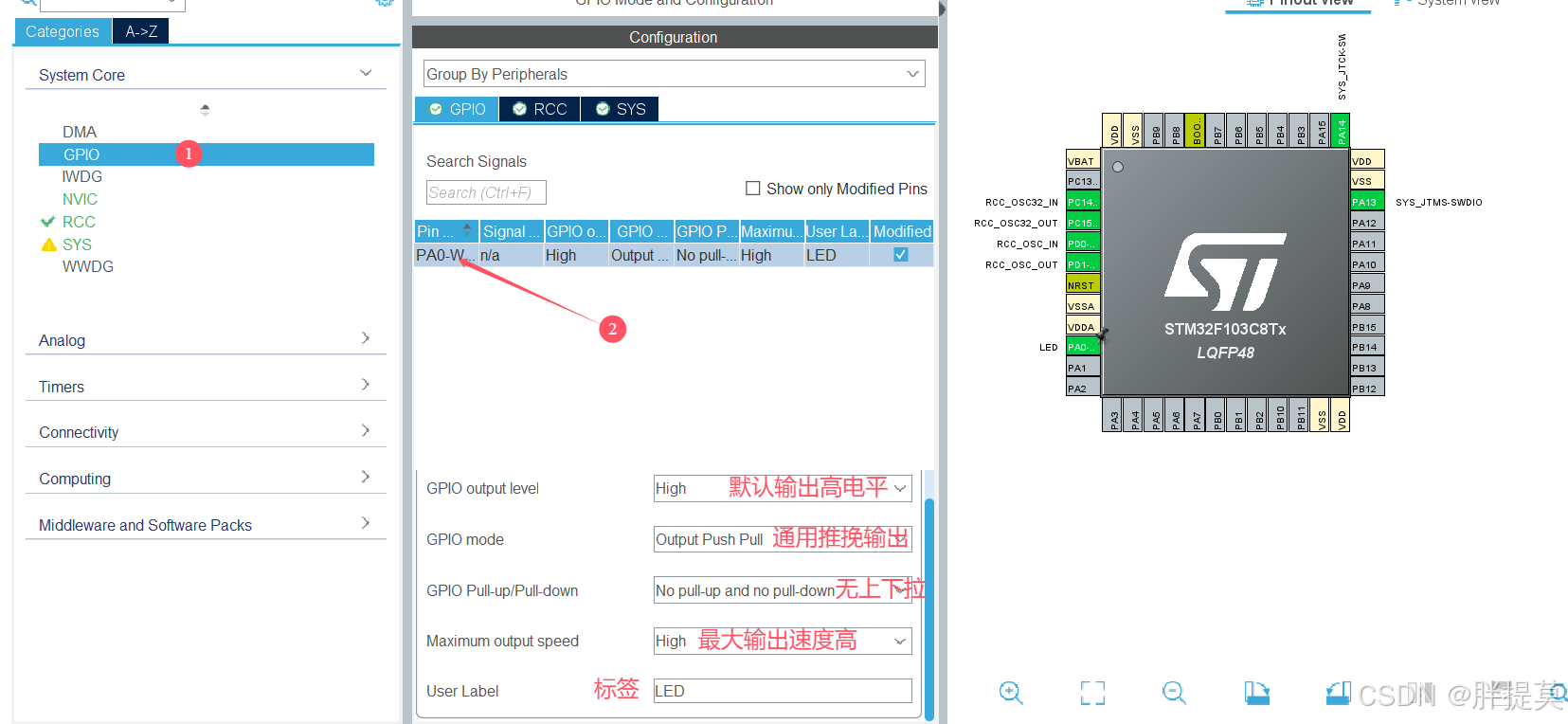

GPIO配置

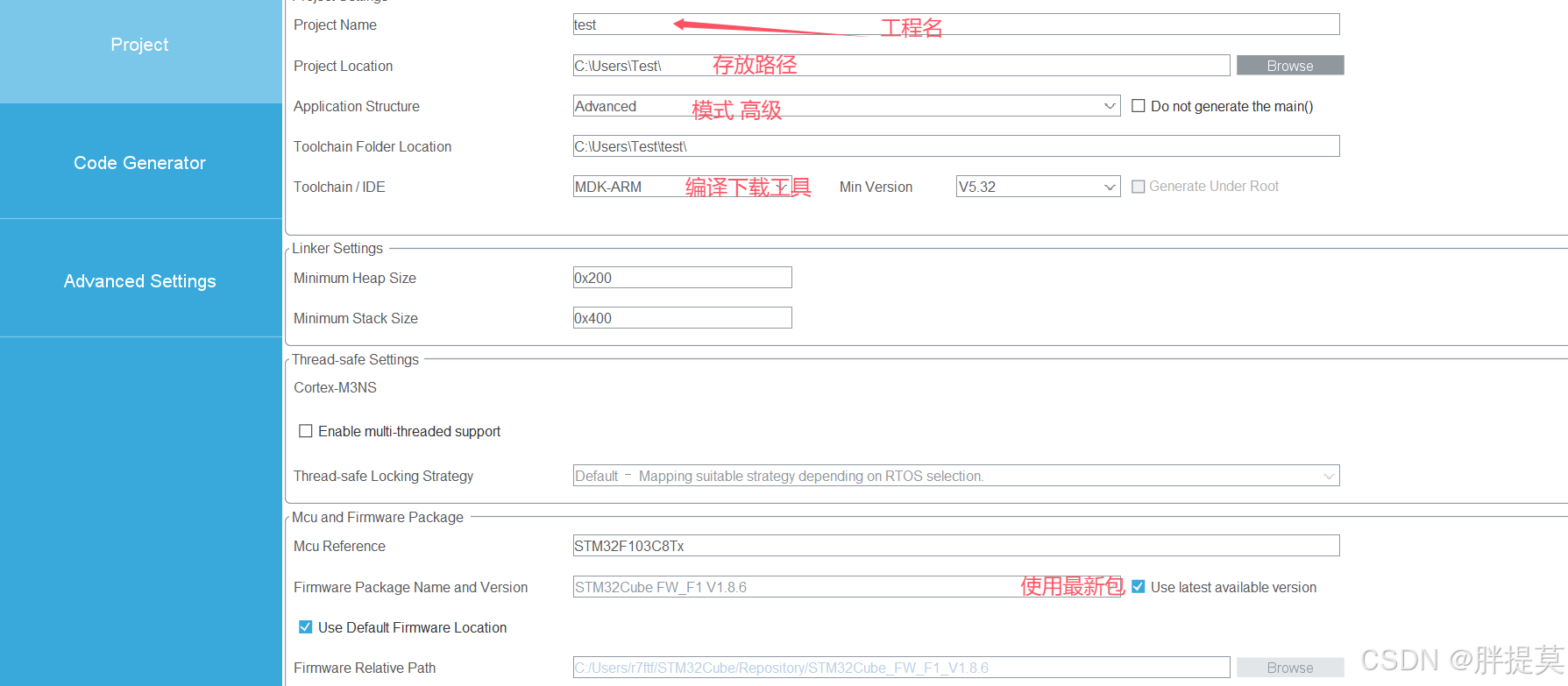

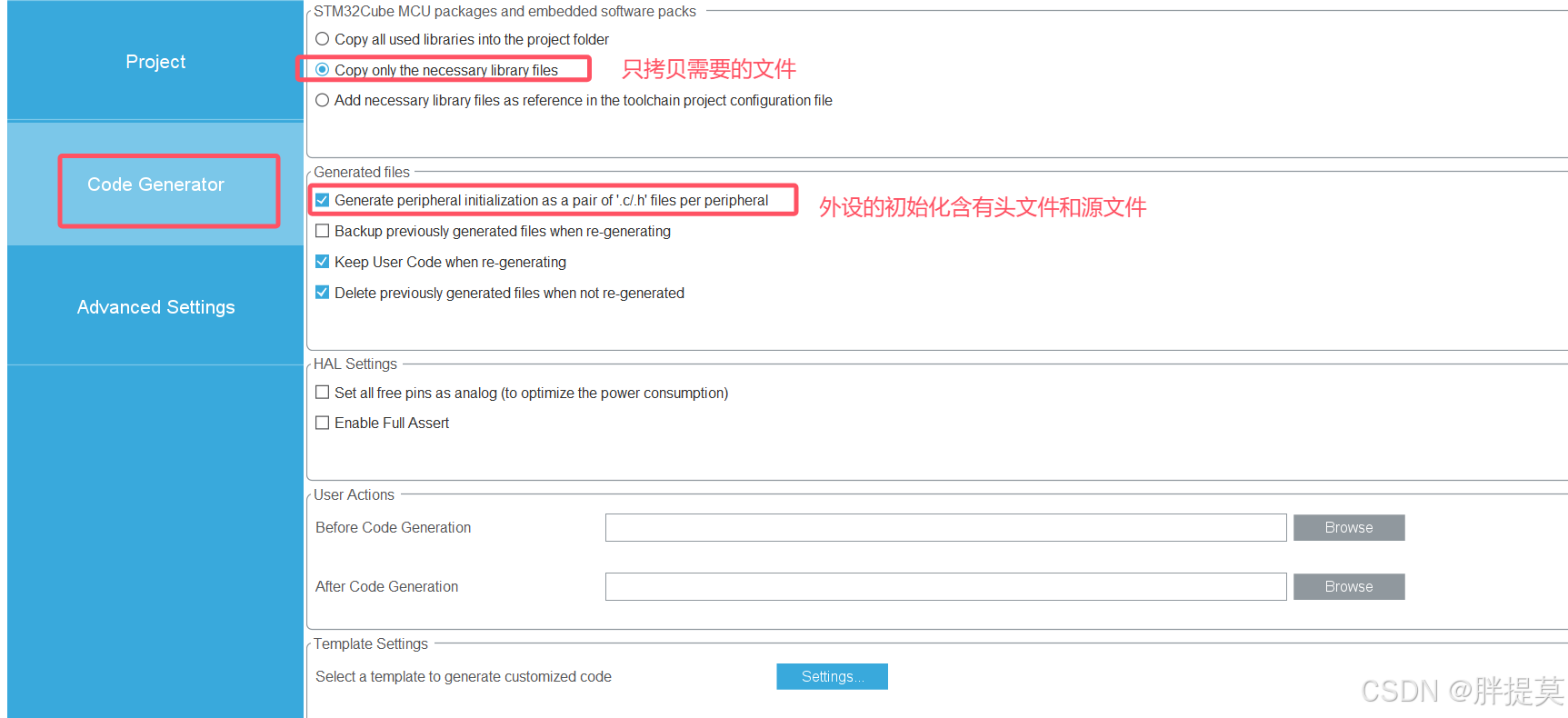

工程配置

        在每新建一个 STM32 工程时,都需要重新配置一些关键的项目设置,比如 Include Path 和 Debug 参数添加文件Keil需要添加相应文件。这是很重要的一步,确保工程能够正确编译和下载调试。

1. Include Path 配置:

   • 需要确保正确配置头文件的搜索路径,包括标准库、芯片外设库以及用户自定义的头文件路径。
   • 这样编译器才能找到所需的头文件,避免编译错误。
   • 这个设置通常位于工程属性或构建设置的"Include Paths"部分。

2. Debug 参数配置:

   • 如前所述,需要正确选择调试接口(SWD或JTAG)以及对应的调试引脚。
   • 同时需要配置好串口等调试输出通道,确保能够通过串口查看调试信息。
   • 如果 Debug 参数配置错误,可能会导致无法下载程序或调试失败的问题。

每新建一个工程时,务必仔细检查这两个关键设置,确保它们都正确配置好。这样可以避免在后续开发和调试过程中出现各种问题。
