ROS机器人入门第六课：服务通信自定义srv

ROS机器人入门第六课：服务通信自定义srv

一、服务通信简介

服务通信也是ROS中一种极其常用的通信模式，服务通信是基于请求响应模式的，是一种应答机制。也即: 一个节点A向另一个节点B发送请求，B接收处理请求并产生响应结果返回给A。比如如下场景:

机器人巡逻过程中，控制系统分析传感器数据发现可疑物体或人… 此时需要拍摄照片并留存。

在上述场景中，就使用到了服务通信。

• 一个节点需要向相机节点发送拍照请求，相机节点处理请求，并返回处理结果

与上述应用类似的，服务通信更适用于对时时性有要求、具有一定逻辑处理的应用场景。

1. 概念

以请求响应的方式实现不同节点之间数据交互的通信模式。

2. 作用

用于偶然的、对时时性有要求、有一定逻辑处理需求的数据传输场景。

3. 需求

服务通信中，客户端提交两个整数至服务端，服务端求和并响应结果到客户端，请创建服务器与客户端通信的数据载体。

二、流程

srv 文件内的可用数据类型与 msg 文件一致，且定义 srv 实现流程与自定义 msg 实现流程类似:

1. 按照固定格式创建srv文件

2. 编辑配置文件

3. 编译生成中间文件

（一）定义srv文件

服务通信中，数据分成两部分，请求与响应，在 srv 文件中请求和响应使用—分割，具体实现如下:

功能包下新建 srv 目录，添加 xxx.srv 文件，内容:

# 客户端请求时发送的两个数字
int32 num1
int32 num2
---
# 服务器响应发送的数据
int32 sum

（三）编辑配置文件

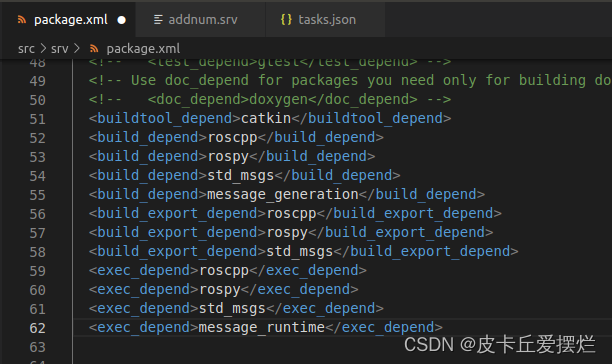

1. package.xml中添加编译依赖与执行依赖

  <build_depend>message_generation</build_depend>
  <exec_depend>message_runtime</exec_depend>
  <!--
  exce_depend 以前对应的是 run_depend 现在非法
  -->

2. CMakeLists.txt编辑 srv 相关配置

find_package(catkin REQUIRED COMPONENTS
  roscpp
  rospy
  std_msgs
  message_generation
)
# 需要加入 message_generation,必须有 std_msgs

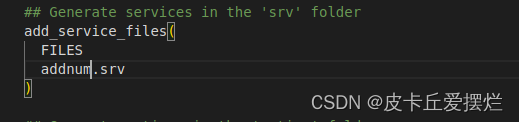

add_service_files(
  FILES
  AddInts.srv
)

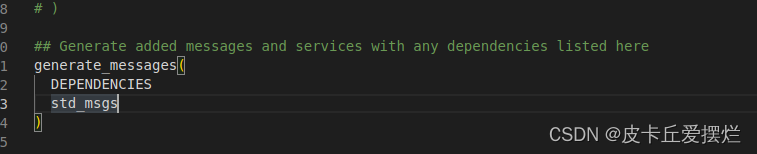

generate_messages(
  DEPENDENCIES
  std_msgs
)

注意: 官网没有在 catkin_package 中配置 message_runtime,经测试配置也可以

3. 编译

Python 需要调用的中间文件(…/工作空间/devel/lib/python3/dist-packages/包名/srv)

后续调用相关 srv 时，是从这些中间文件调用的

三、服务通信自定义srv调用

需求:

编写服务通信，客户端提交两个整数至服务端，服务端求和并响应结果到客户端。

分析:

在模型实现中，ROS master 不需要实现，而连接的建立也已经被封装了，需要关注的关键点有三个:

1. 服务端
2. 客户端
3. 数据

（一）自定义srv调用流程

1. 编写服务端实现；
2. 编写客户端实现；
3. 为python文件添加可执行权限；
4. 编辑配置文件；
5. 编译并执行。

0.vscode配置

需要像之前自定义 msg 实现一样配置settings.json 文件，如果以前已经配置且没有变更工作空间，可以忽略，如果需要配置，配置方式与之前相同:

{
    "python.autoComplete.extraPaths": [
        "
