S-Function的重大发现Error in ‘blank/S-Function‘ while executing MATLAB S-function ‘sfun_blank‘, flag = 2

解错解错解错！！！

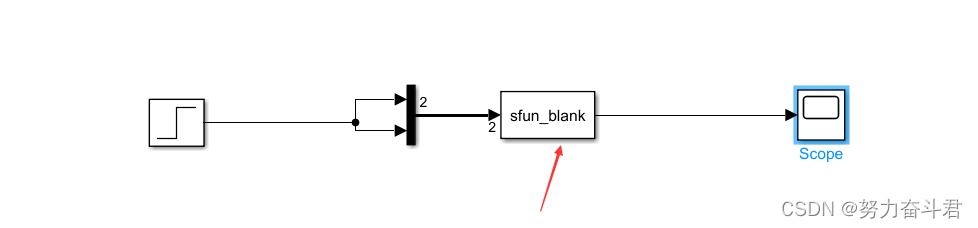

模型如下

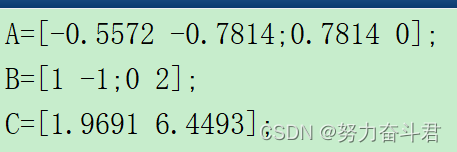

sfun_blank中的A B C的值如下（如果你想跟着做一遍的话）

S 函数运行过程中出现这种错误

• Error in 'blank/S-Function' while executing MATLAB S-function 'sfun_blank', flag = 3 (output), at time 0.0.

打开自己的S-Function(上图的箭头进去)

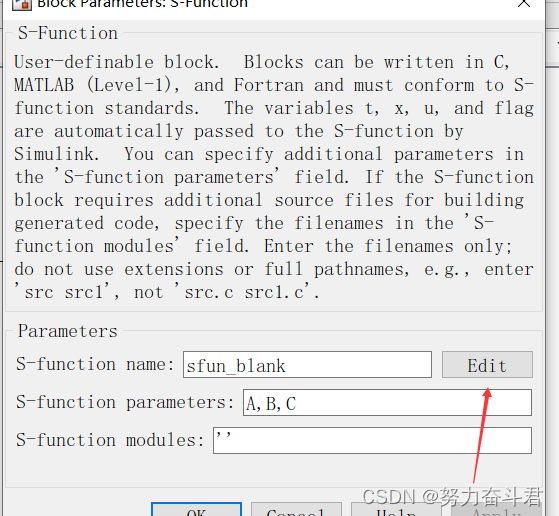

点击下图箭头

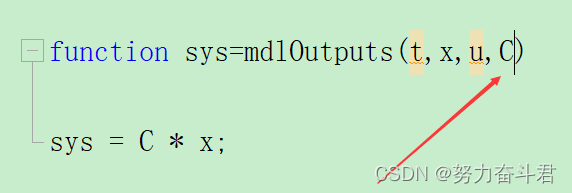

打开如图的这个，但凡出现上述错误的都是C矩阵没有加上去，加上去之后就不会出现这种错误了

出现这种错误的话  如下

• Error in 'blank/S-Function' while executing MATLAB S-function 'sfun_blank', flag = 2 (update), at time 0.0.

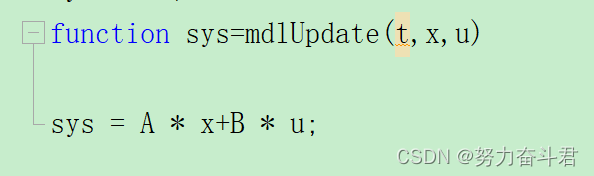

和上面的解法一样，不过这次找到的是下图这个

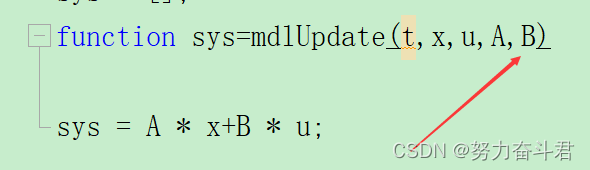

需要做的就是把A,B矩阵加上去

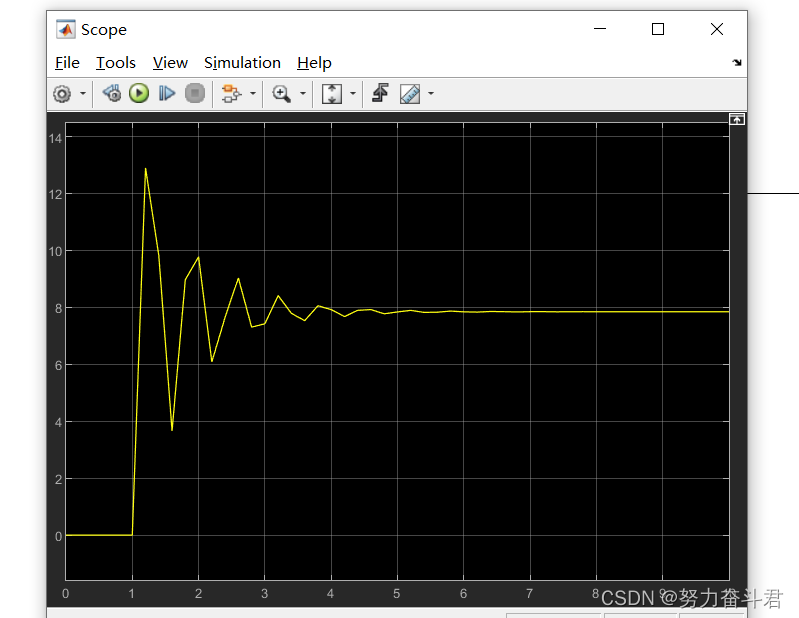

然后就能运行了

还有一处不知道哦你注意了吗

X0 returned by MATLAB S-function 'sfun_blank' in 'blank/S-Function' must be a vector of length 2

Component:Simulink | Category:Block error

意思就是x0的维度不对，x0就是初始值，没有的话就设置为0，但是一定是列向量

有几个状态变量就有几个列向量

上面的就是2个状态变量，应设置如下

 屏幕前的你学会了吗？
