4 以太网基础与VLAN配置实验

4.1 实验介绍

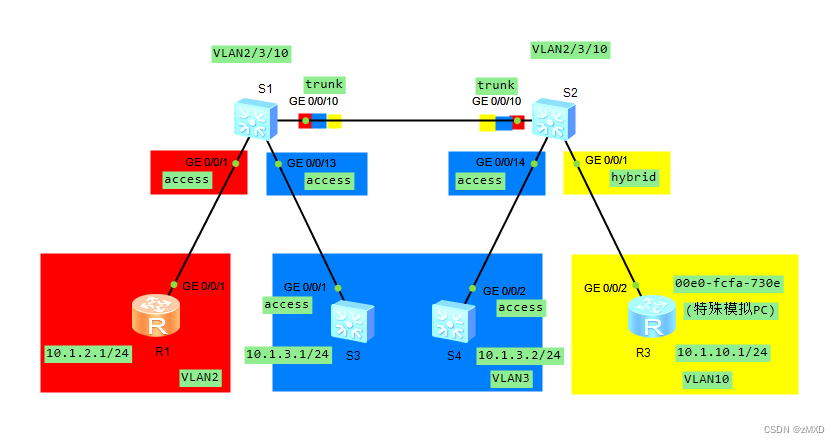

4.1.1 实验组网拓扑

4.1.2 实验背景

某公司根据业务需求，需要对其二层网络进行VLAN划分。同时，VLAN 10为特殊VLAN，为了保证信息安全，只有某些特殊的PC才可以通过VLAN 10进行网络访问。

如实验拓扑图所示，可以在S1和S2交换机上配置基于接口划分VLAN，把业务相同的用户连接的接口划分到同一VLAN。同时，可以在S2上配置基于MAC地址划分VLAN，绑定特殊PC的MAC地址。

4.2 实验任务配置

4.2.1 实验环境搭建

路由器R1，R2型号选择AR3260，交换机S1，S2，S3，S4型号选择S5700

配置各个设备名称，并关闭多余接口

4.2.2 设备基础配置

1.配置R1和R3的IP地址，其中物理口地址分别为10.1.2.1/24和10.1.10.1/24

[接口视图]ip address x.x.x.x x

接下来分两种情况，S3、S4是否支持将二层接口切换成三层接口

• S3和S4支持二层接口切换为三层接口的环境

# 配置 S3和S4 的IP地址，其中物理口地址分别为10.1.3.1/24和10.1.3.2/24

①将接口状态转变为三层模式  [接口视图]undo portswitch

undo portswitch：配置将以太网接口从二层模式切换到三层模式。

②配置接口IP地址   [接口视图]ip address x.x.x.x x

• S3和S4不支持二层接口切换为三层接口的环境

# 配置 S3 和 S4 的IP地址，其中逻辑口 VLANIF3地址分别为10.1.3.1/24 和 10.1.3.2/24

①在交换机S3，S4上创建VLAN 3  vlan x [有空格]

②配置交换机S3和S4的接口为Access接口，并将接口划入对应的VLAN

设置接口类型为Access接口   [接口视图] port link-type access

将接口划入对应vlan  [接口视图] port default vlan x

③创建VLANIF并配置相应的IP地址

创建三层逻辑VLANIF接口并进入接口视图  interface Vlanif 3

interface vlanif vlan-id ：创建三层逻辑 VLANIF 接口并进入VLANIF 接口视图

配置IP地址  [接口视图]ip address x.x.x.x x

本次实验在eNSP环境下使用的S5700，经试验属于不支持二层接口切换为三层接口的类型，可以利用undo portswitch命令将L2接口转换为L3接口，但无法配置IP地址，建议利用创建逻辑接口VLANIF配置IP地址
