目录
2.2.5 配置R1->R3->R2作为R1的LoopBack0到R2的LoopBack0接口的备份路径
2.2.6 通过默认路由实现R1的LoopBack0接口和R2的LoopBack0接口互联互通
2 IPv4编址及IPv4路由基础实验

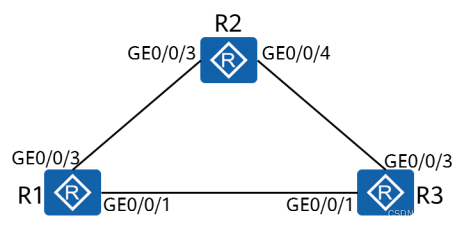

2.1 实验组网拓扑
2.2 实验任务配置
2.2.1 eNSP搭建实验环境

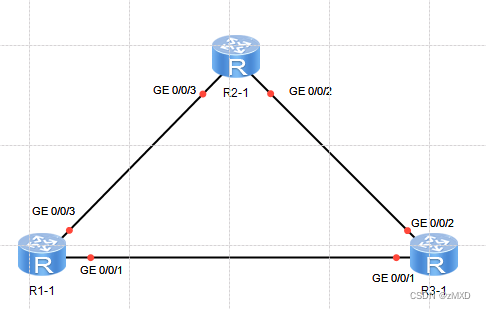

依据实验组网拓扑搭建模型,选取路由器为Router,设备连线选择copper(双绞线),选取设备连线接口为GE(接口设置略有差别)
R1 GE0/0/1 —— R3 GE0/0/1
R1 GE0/0/3 —— R2 GE0/0/3
R2 GE0/0/2 —— R3 GE0/0/2
设备基础配置,修改各个设备命名(sysname R1/R2/R3)
2.2.2 命令配置(以R1为例)
1.查看路由器上的接口状态 display ip interface brief
命令用来查看接口与IP相关的简要信息,包括IP地址、子网掩码、物理状态和协议状态以及处于不同状态的接口数目等。
Interface(接口) IP Address/Mask(IP地址/掩码) Physical(物理状态) Protocol(协议状态)
接口尚未配置IP地址时,IP Address/Mask字段为unassigned状态,Protocol字段为down状态,Physical字段为up状态
2.查看路由器上的路由表情况 display ip routing-table
Destination/Mask(目的地址/掩码) Proto(连接方式) Pre(优先级) Cost(开销) Flags(路由状态) NextHop(下一跳) Interface(出接口)
InLoopBack0为设备上默认创建的环回接口,它是一个特殊的、固定的LoopBack接口。InLoopBack0接口使用环回地址127.0.0.1/8,用来接收所有发送给本机的数据包。该接口上的IP地址是不可以改变的,也不通过路由协议对外发布。
