HCIA-Datacom实验日志（六）——以太网链路聚合实验

本文链接：https://blog.youkuaiyun.com/m0_62225586/article/details/137131995

6.2.4 考虑到网络流量情况，当网络正常时，只需要GigabitEthernet0/0/11和GigabitEthernet0/0/12接口处于转发状态，GigabitEthernet0/0/10接口作为备份。但当活动接口数量少于2时，直接关闭整个Eth-Trunk接口

6.2.5 修改负载分担模式

6.3 知识补充

6 以太网链路聚合实验

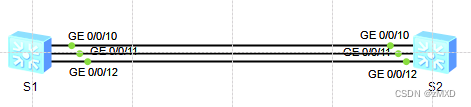

6.1 实验组网拓扑

6.2 实验任务配置

6.2.1 实验环境搭建

使用交换机型号为S5700

修改各个设备的名称

6.2.2 配置手工链路聚合

1.创建Eth-Trunk接口 interface Eth-Trunk 1（S1，S2均需创建）

interface eth-trunk：进入已经存在的Eth-Trunk接口，或创建并进入Eth-Trunk接口。数字“1”代表接口编号，编号范围根据设备情况有所不同。

2.设置Eth-Trunk接口的聚合模式 [Eth-Trunk接口视图]mode manual load-balance

mode：配置Eth-Trunk的工作模式，有LACP模式和手工负载分担模式（手工模式/manual load-balance）两种，缺省情况下，Eth-Trunk的工作模式为手工负载分担模式。

此处S1上的模式配置仅为示范目的，实际操作时不需要。

3.将成员接口加入聚合组

① 可进入到成员接口的接口视图下，逐一添加到Eth-Trunk接口

[成员接口视图]eth-trunk 1

②也可以在Eth-Trunk接口视图下通过trunkport命令批量添加接口

[Eth-Trunk接口视图] trunkport GigabitEthernet 0/0/10 to 0/0/12

将成员接口加入Eth-Trunk时，需要注意以下问题：

每个Eth-Trunk接口下最多可以包含8个成员接口。

Eth-Trunk接口不能嵌套，即Eth-Trunk接口的成员接口不能是Eth-Trunk接口。

一个以太网接口只能加入到一个Eth-Trunk接口，如果需要加入其它Eth-Trunk接口，必须先退出原来的Eth-Trunk接口。

如果本地设备使用了Eth-Trunk，与成员接口直连的对端接口也必须捆绑为Eth-Trunk接口，两端才能正常通信。

Eth-Trunk链路两端相连的物理接口的数量、速率、双工方式等必须一致。

4.查看Eth-Trunk接口状态 display eth-trunk 1

display eth-trunk [ trunk-id [ interface interface-type interface-number | verbose ] ]：查看Eth-Trunk接口的配置信息

trunk-id 显示指定ID的Eth-Trunk接口配置信息。

interface interface-type interface-number
显示指定Eth-Trunk接口中的成员接口配置信息。

interface-type表示成员接口类型。

interface-number表示成员接口编号。

verbose 显示指定Eth-Trunk接口的详细配置信息，包括接口流量统计信息。
