IPv4编址及IPv4路由基础实验
实验目的
掌握接口IPv4地址的配置方法
理解LoopBack接口的作用与含义
理解直连路由的产生原则
掌握静态路由的配置方法并理解其生效的条件
掌握通过PING工具测试网络层联通性
掌握并理解特殊静态路由的配置方法与应用场景

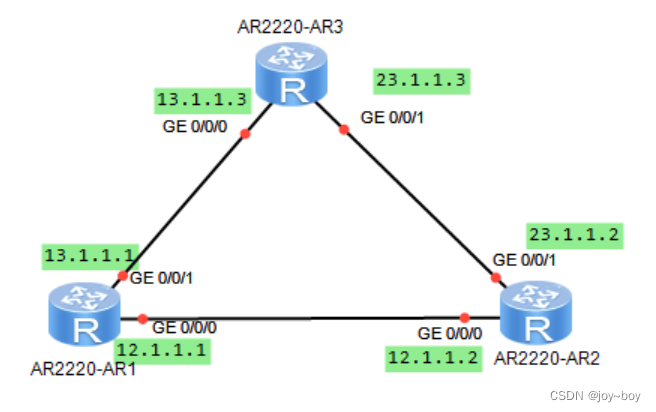

实验拓扑
实验背景
R1、R2、R3都是各自网络的网关设备,现在需要通过相应的配置,来实现这些网络之间的互联互通。
掌握接口IPv4地址的配置方法
理解LoopBack接口的作用与含义
理解直连路由的产生原则
掌握静态路由的配置方法并理解其生效的条件
掌握通过PING工具测试网络层联通性
掌握并理解特殊静态路由的配置方法与应用场景
配置步骤
配置命名

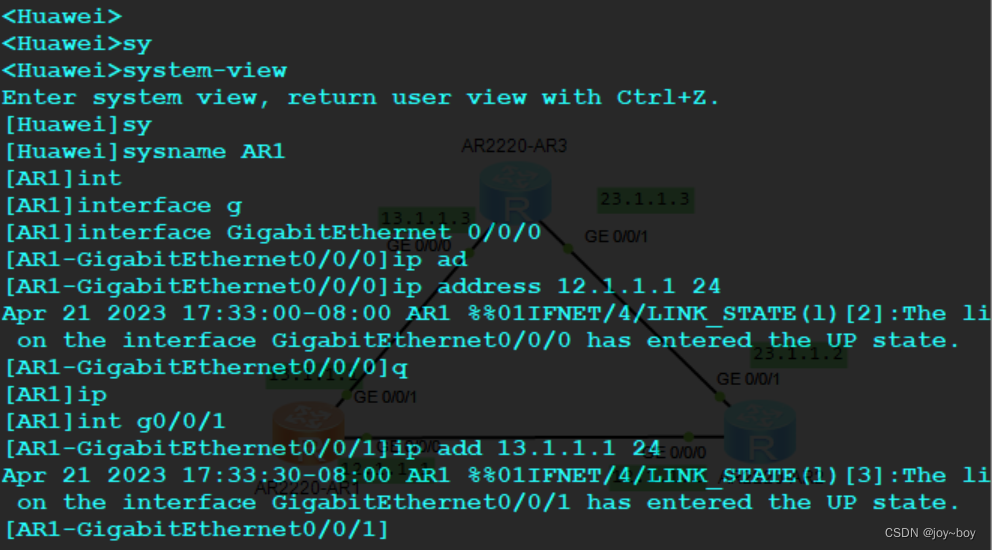

配置ip
例:AR1
<Huawei>system-view
[Huawei]sysname AR1
[AR1]interface GigabitEthernet0/0/0
[AR1-GigabitEthernet0/0/0]ip address 12.1.1.1 24
[AR1-GigabitEthernet0/0/0]quit
[AR1]interface GigabitEthernet0/0/1
[AR1-GigabitEthernet0/0/1]ip address 13.1.1. 124
[AR1-GigabitEthernet0/0/1]quit
查看配置

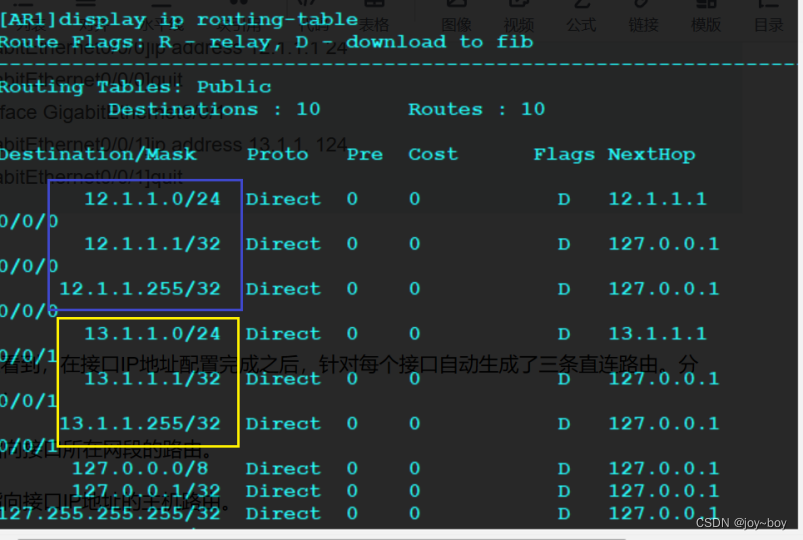

可以看到,在接口IP地址配置完成之后,针对每个接口自动生成了三条直连路由。分别是:
1. 指向接口所在网段的路由。
2. 指向接口IP地址的主机路由。
3. 指向接口所在网段广播地址的主机路由。
检查直连路由

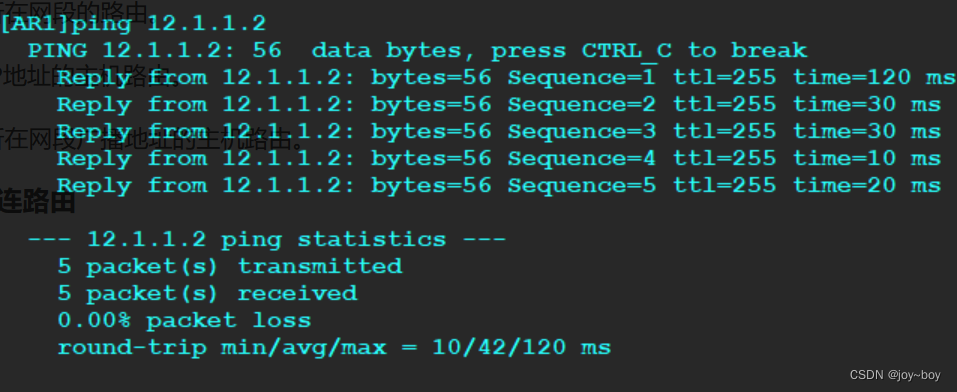

可以ping通

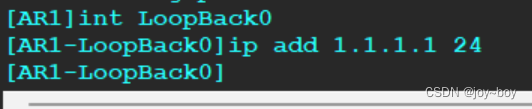

配置LoopBack接口ip
LoopBack接口属于设备上的逻辑接口,逻辑接口是指能够实现数据交换功能但物理上不存在、需要通过配置建立的接口。LoopBack接口创建后除非手工关闭该接口,否则LoopBack接口物理层状态和链路层协议永远处于UP状态。一般情况下,LoopBack接口使用32位掩码。使用LoopBack接口一般有如下目的:
1. 作为一台路由器的管理地址,起到标识一台设备的作用。
2. 使用该接口地址作为动态路由协议OSPF的router id。
3. 其他提高网络可靠性的用途。
本实验使用LoopBack接口模拟客户端。
路由器 | LoopBack |
AR1 | 1.1.1.1 24 |
AR2 | 2.2.2.2 24 |
AR3 | 2.2.2.2 24 |

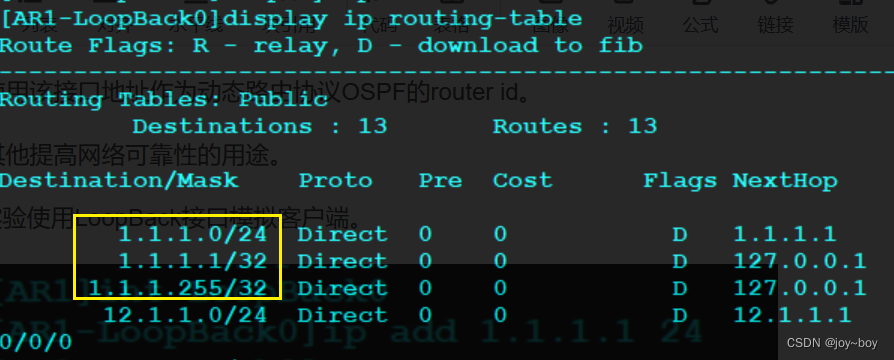

此时已经产生直连路由

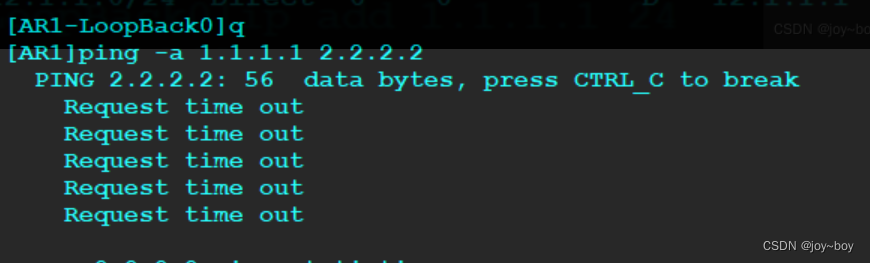

测试LoopBack间连通性---发现ping不通(没有路由条目)
配置静态路由

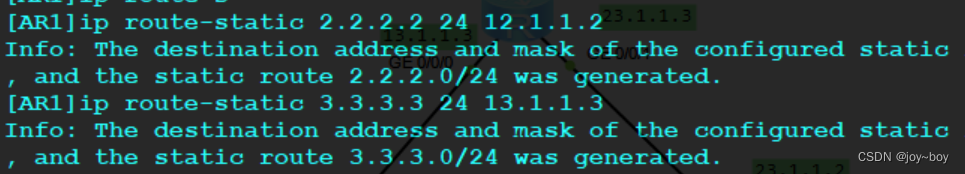

[AR1]ip route-static 2.2.2.2 24 12.1.1.2
目标路由 掩码 下一跳
验证

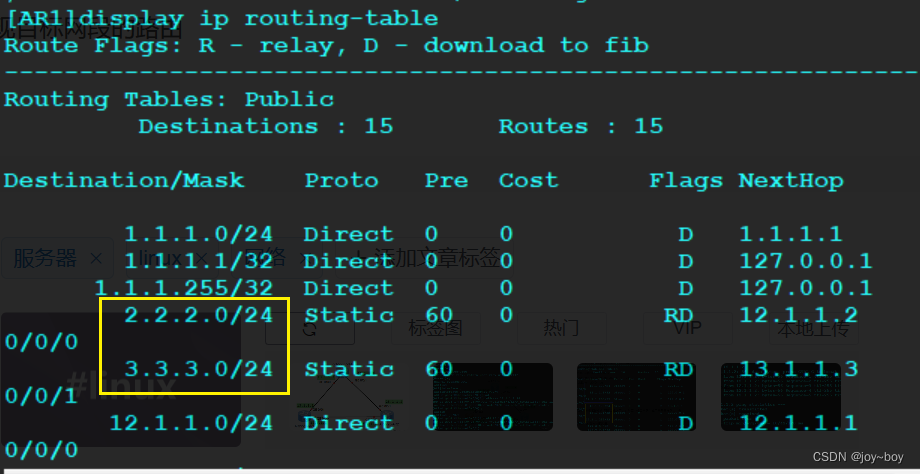

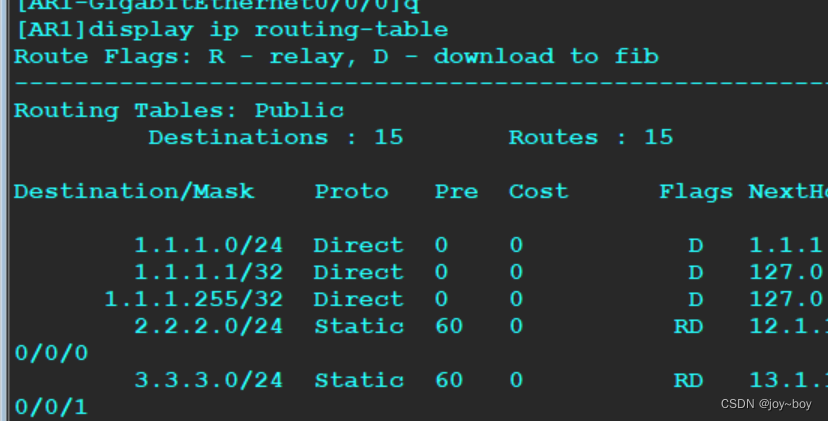

路由表已出现目标网段的路由

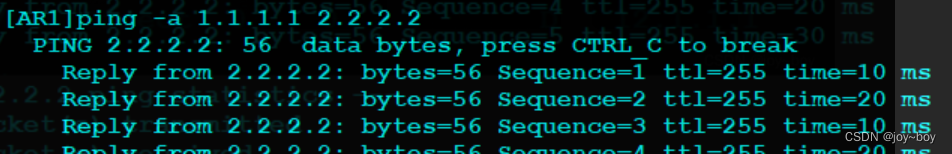

可以ping通目标路由

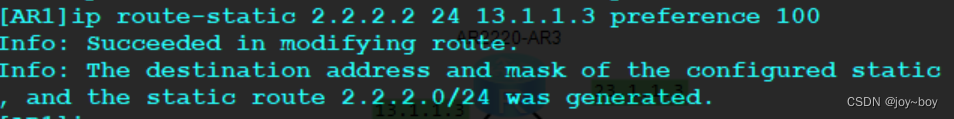

配置AR1->AR3->AR2的备份路径

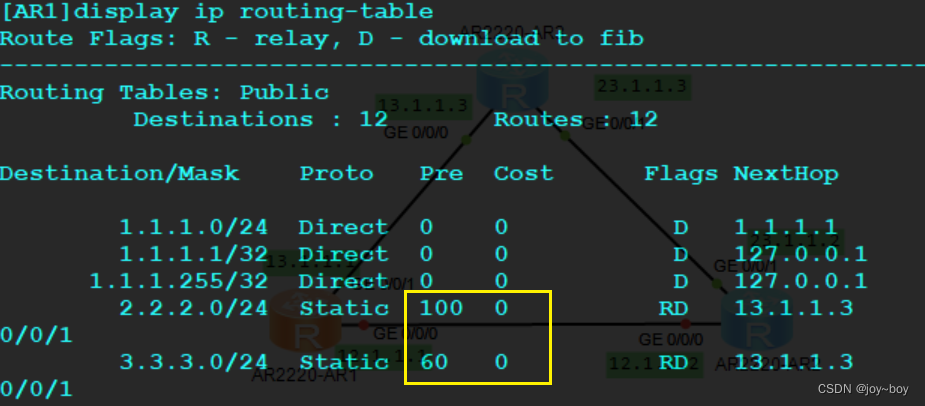

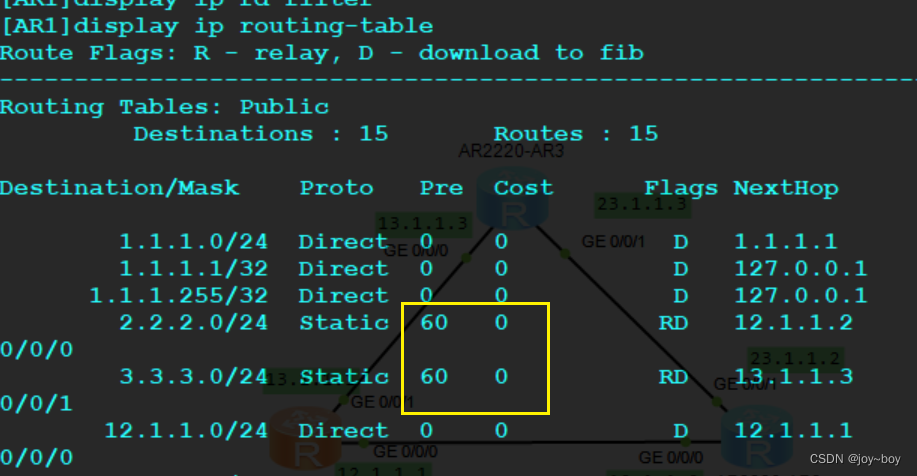

查看路由表,发现备份路由隐藏了,低优先级路径显示优先级

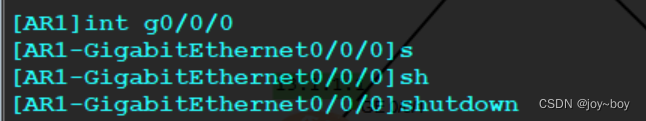

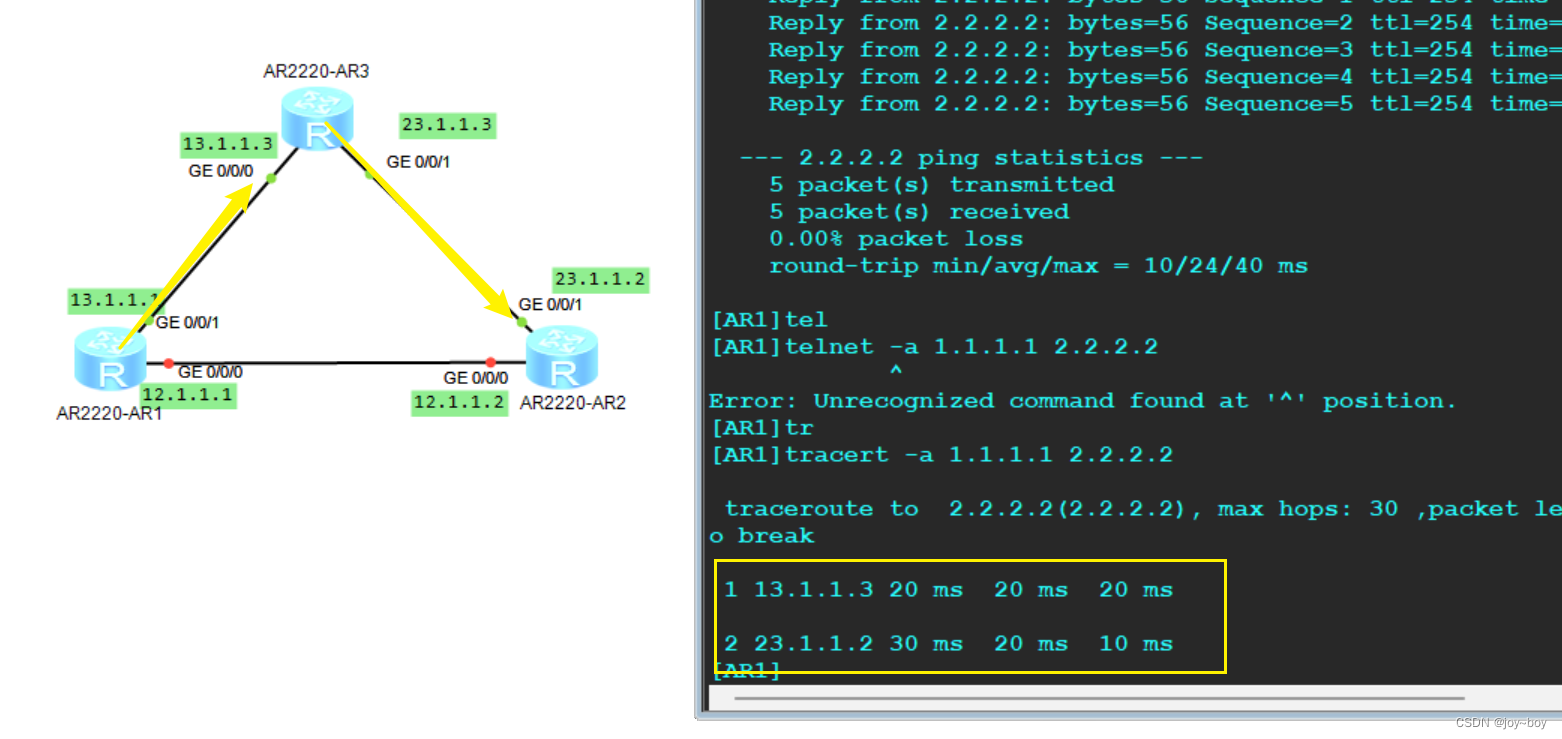

关闭高优先级的路由,发现备份路由自动加载了出来
验证连通性

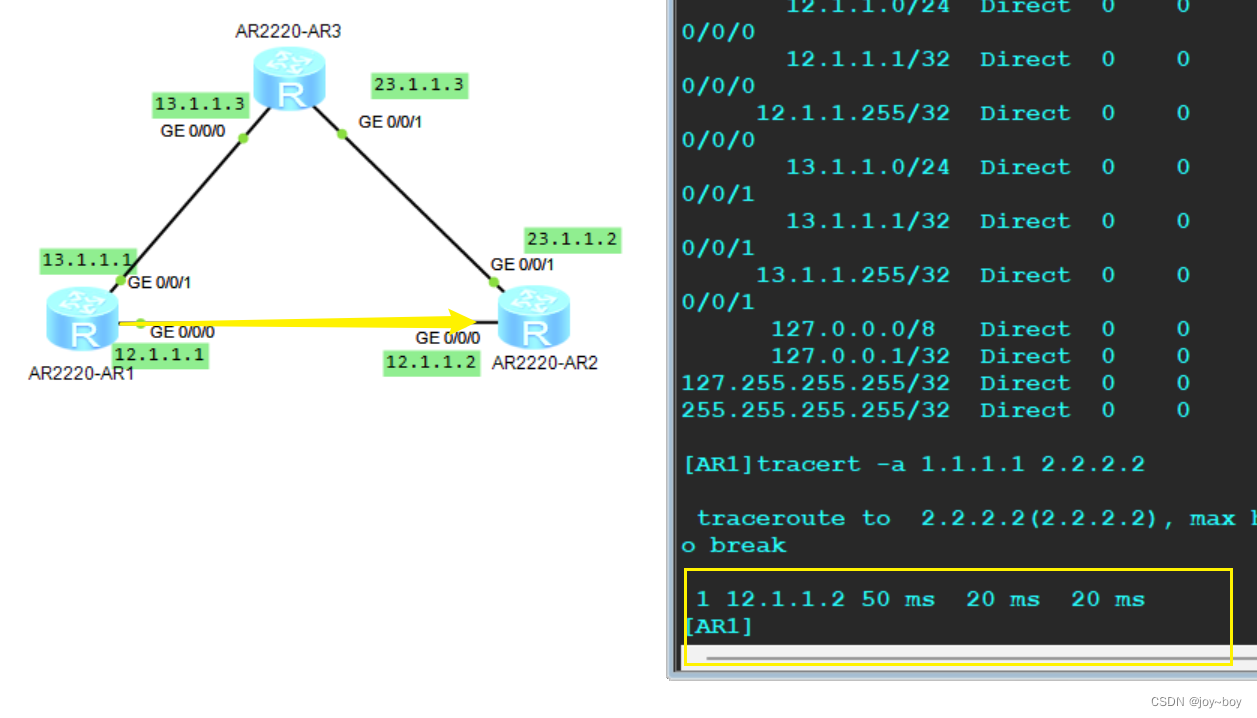

查看联通路径

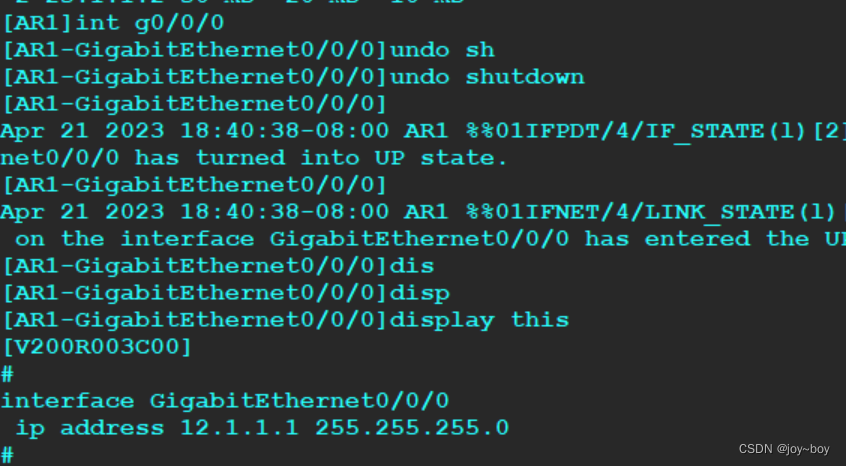

恢复关闭的端口
查看路由表,发现高优先级路线覆盖了低优先级的路线
再次检查连接路线,发现为最优路线
