二极管基础知识

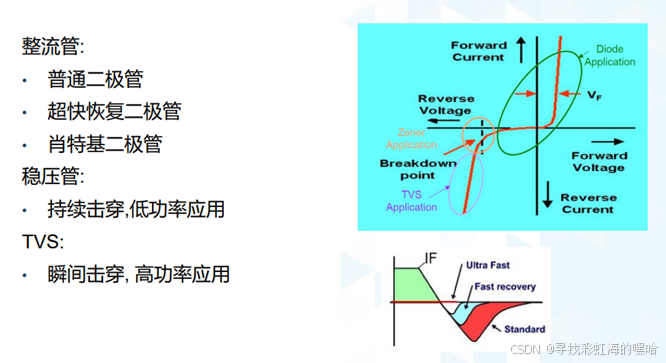

一、简单分成三大类，对应二极管的不同工作区间。

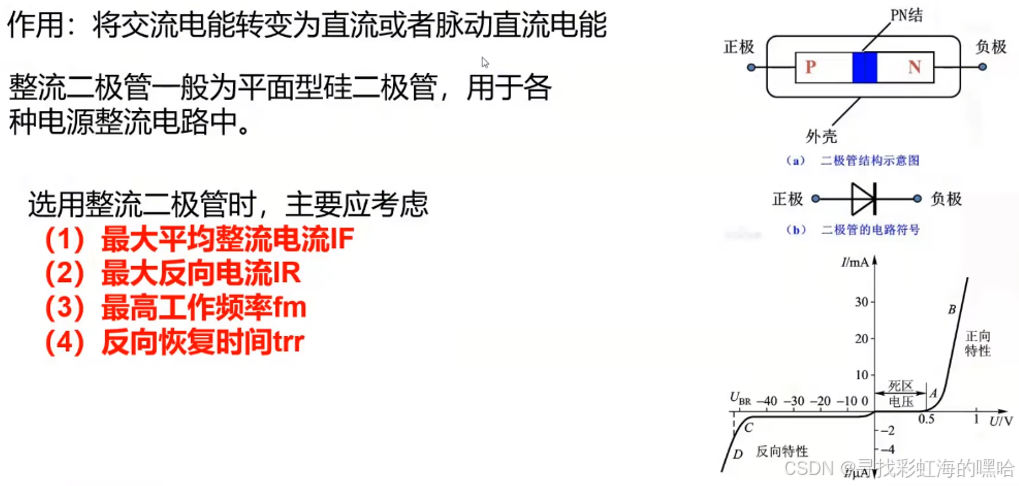

1.整流管（把交流信号变成直流或脉动直流信号）

普通二极管：耐压高；正向压降大，正向通态损耗大

超快恢复二极管：反向恢复时间很短，适合高频下工作；耐压高，电流等级大

肖特基二极管（SBD）：正向压降低，正向通态损耗小；电压等级不够高（通常200V以内）；反向漏电流大

二极管+电容：可构成峰值检波电路（输入交流电，输出直流电）

整流电路：

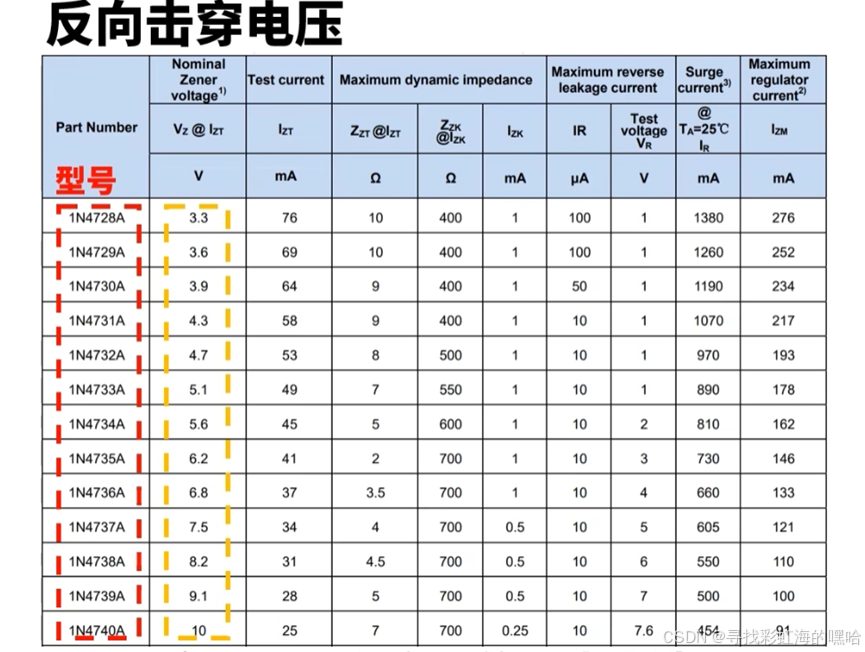

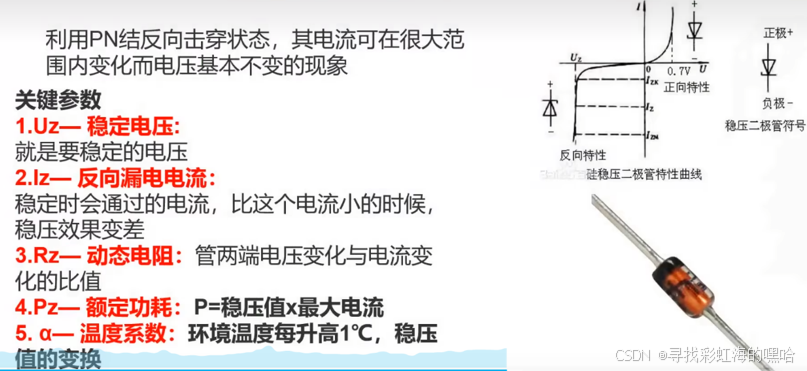

 2.稳压管（LDO里用得较多）

持续击穿，低功率应用（可用来做稳定的基准电压）

3.TVS

瞬间击穿，高功率应用（瞬间击穿，提供瞬间的高功率。可以放在输入端，进行浪涌抑制；放在前卫吸收电路用来吸收一些尖峰）

二、二极管应用：

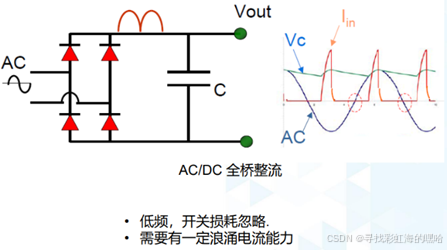

1全桥整流

.

2.防反接保护（一般用在DC输入侧）

要求二极管正向低压降（降低损耗）

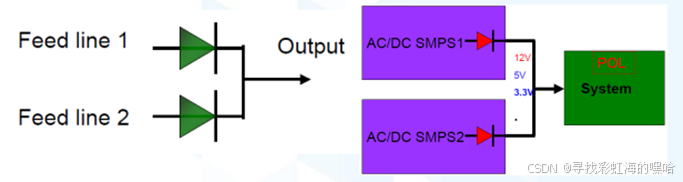

3.合路

要求二极管正向低压降（降低损耗）

4.钳位

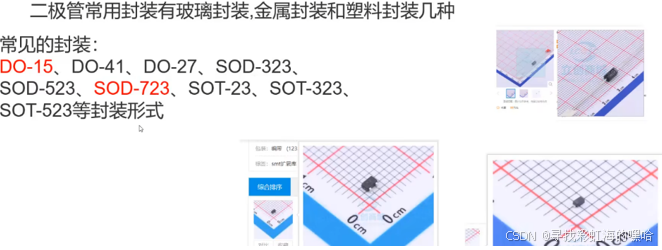

三、常见封装形式
