输入偏置电流：为什么运放输出顶部被削波？

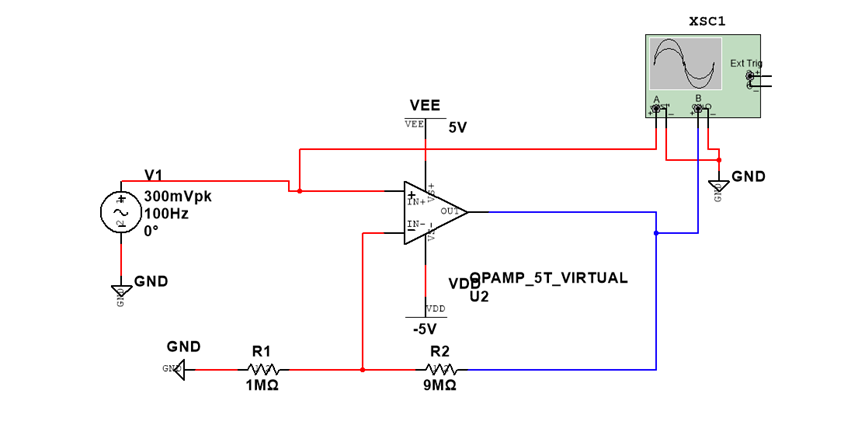

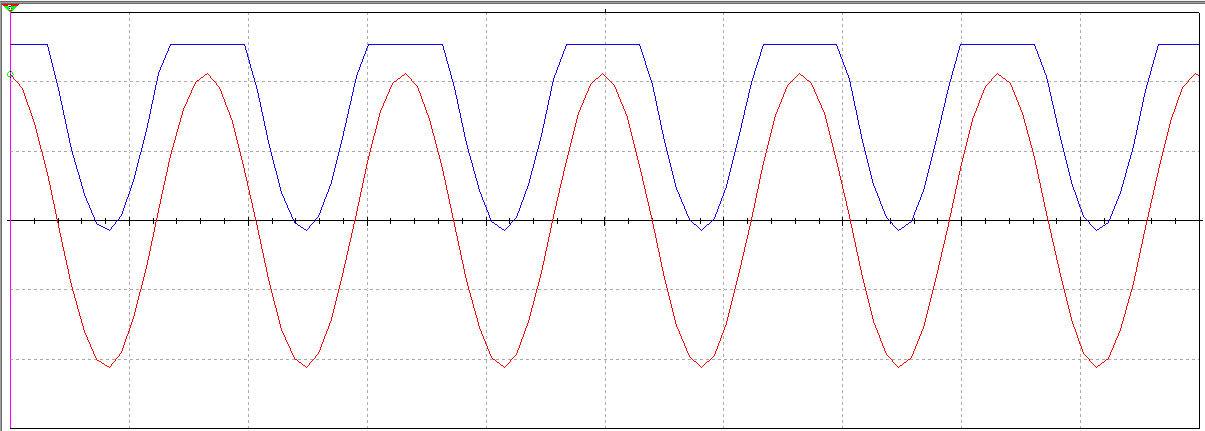

       设计一个普通的10倍同相放大电路 对300mv的交流正弦信号进行放大，按理说结果应输出3v的正弦信号，但是结果如图，波形顶部被削平了，这是为什么？

输入偏置电流定义

        运放的输入偏置电流指的是分别流入运放两个输入端的电流。由于运放阻抗无穷大，理想状态下没有电流流入流出运放的输入端，但实际情况下，会有微小电流通过并影响运放工作效果。

仿真AD8031输入偏置电流

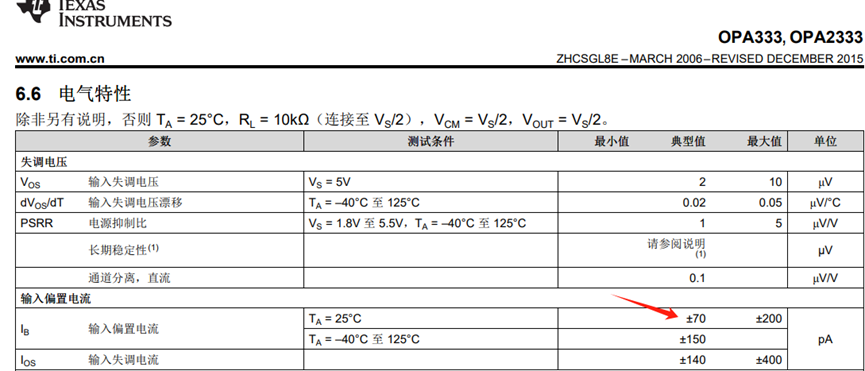

手册指标

仿真验证

 无输入下，输出飙到电源电压？

     搭建一个放大倍数为10倍的同相放大电路，在输入端接地的情况下观察输出情况。(运放的输入偏置电流为0.45uA)

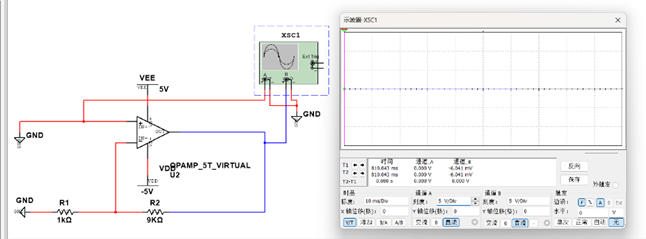

反馈电阻为kΩ级别，输出几乎为0V

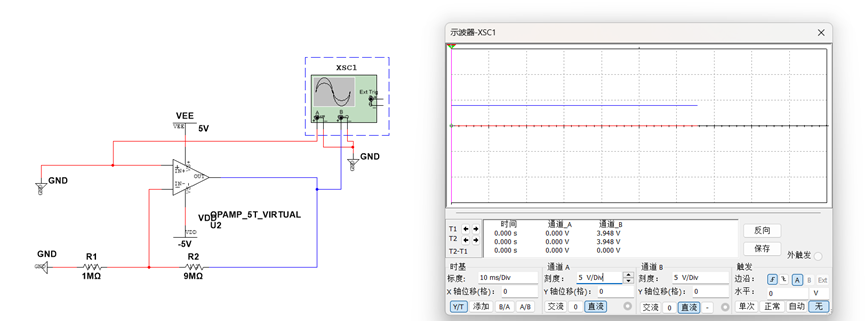

反馈电阻为MΩ下，输出接近4V.

原因：运放始终有输入偏置电流，运放反向端的输入偏置电流通过电阻R2会产生压降，当电阻R2太大，为9MΩ时，由欧姆定理在运放输出端大约产生4V压降 。

为什么顶部被削波？

回到最开始的问题，为什么顶部被削波？

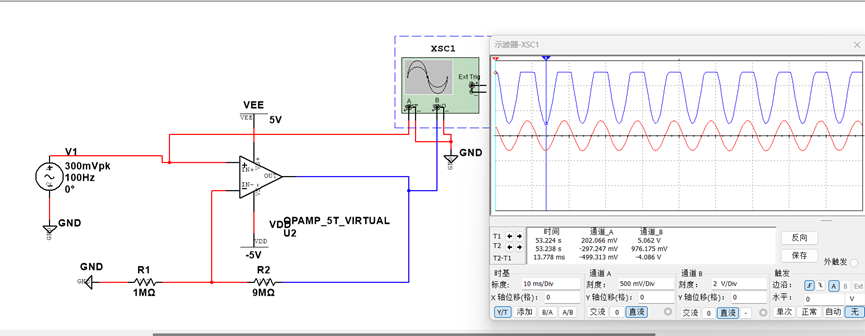

搭建10倍的同相放大电路进行300mv交流信号放大：

 输出波形如下：

此时输出顶部飙升至5V，最低点1V左右。原因便是选取的反馈电阻太大，导致运放的输入偏置电流作用下，结果叠加了一个4V左右的直流电平信号，使得波形整体往上台，最高点达到运放输出的最大电压从而被削平。

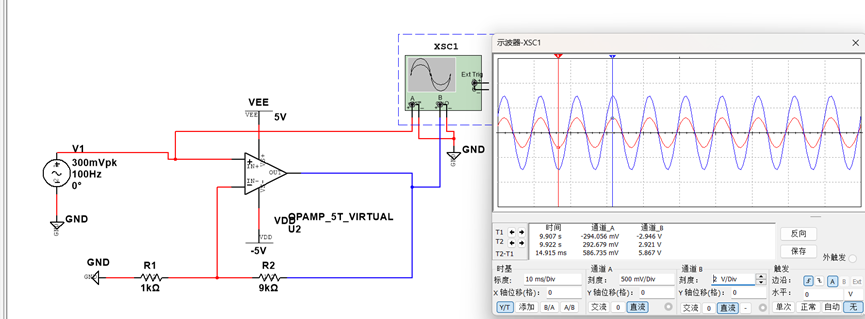

此时，更改电阻为kΩ级别，输出正常放大10倍。
