一、通信分类

（一）串行通信

工作方式：在串行通信中，数据位按照顺序依次传输，也就是说，每一位数据都依次发送或接收。
优点：相对简单，不容易出现数据冲突。由于只有一个通信通道，线路的布线较为简单。
缺点：速度相对较慢，因为每次只能传输一个位。不适合大量数据的快速传输。
典型应用：USB，UART，光纤通信。

（二）并行通信

工作方式：在并行通信中，多个数据位同时传输。每个位都有自己的通道，可以独立传输，从而在同一时刻传输多个位。
优点：速度相对较快，尤其适合大量数据的快速传输。适用于需要同时处理多个数据位的情况。
缺点：复杂度较高，占用引脚资源多。容易出现数据同步问题
典型应用：适用于短距离传输，长距离传输成本高

（三）同步通信

工作方式：在同步通信中，数据的发送和接收是在预定的时钟信号下进行的。数据的发送方和接收方需要共享相同的时钟源，以确保数据的同步。
优点：数据传输的时序清晰，易于管理和理解。适用于需要实时性和精确同步的应用。
缺点：高频时钟衰减较快，通信过程易发生信号畸变，相位偏移，因此传输距离不宜过长。
典型应用：I2C，HDMI，CPU与内存接口等。

（四）异步通信

工作方式：在异步通信中，数据的发送和接收不依赖于共享时钟信号。每个数据块之间有一定的间隔，而不需要严格的时序同步。通信设备会使用起始位和停止位来标识数据块的开始和结束。
优点：较为灵活，不需要精确的时钟同步。传输媒介简单，传输距离长
缺点：在高速传输和长距离通信时，由于没有同步的时钟，可能会出现数据失真。接收端解码复杂性增加，可靠性降低
典型应用：UART，USB1.1，USB2.0，光纤通信

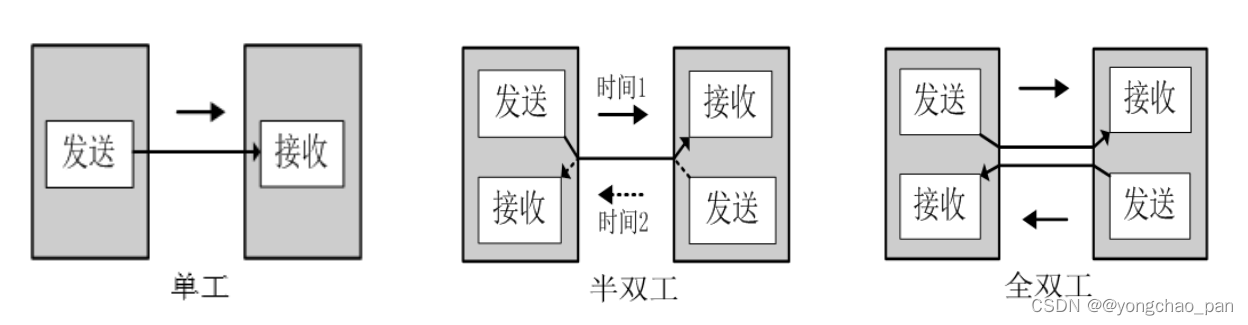

（五）单工通信

定义：单工通信是一种单向通信模式，数据只能在一个方向上传输。通常，一个设备是发送者，而另一个设备是接收者。
特点：通信双方只能在一个特定的方向上传输信息，其中一个设备只能发送，而另一个只能接收。
例子：无线电广播、电视广播等。

（六）半双工通信

定义：半双工通信是一种双向通信模式，但是通信双方不能同时进行数据传输。在任意时刻，一个设备可以发送，而另一个设备可以接收，但不能同时进行。
特点：数据传输是双向的，但是不能同时发生，需要在发送和接收之间切换。
例子：对讲机、传统的无线电通信等。

（七）全双工通信

定义：全双工通信是一种双向通信模式，其中通信的双方能够同时进行发送和接收操作，允许双方同时传输数据。
特点：双方可以在同一时间内同时发送和接收数据，实现真正的双向通信。
例子：电话通话、互联网语音通话、典型的计算机网络通信等。

二、UART简介

UART （ universal asynchronous receiver-transmitter ）是一种采用全双工异步串行通信方式的通用异步收发传输器。它在发送数据时将并行数据转换成串行数据来传输，在接收数据时将接收到的串行数据转换成并行数据。

（一）协议层

1.波特率

波特率是指每秒钟传输的比特数，是通信双方事先约定好的。通信的双方必须使用相同的波特率才能正常通信。单位是 bps （位 / 秒）。常用的波特率有 9600 、 19200 、 38400 、 57600 以及115200 等。如波特率为9600bps的计数器需要计数（8/9600/时钟周期）次才可以传输1Byte数据。

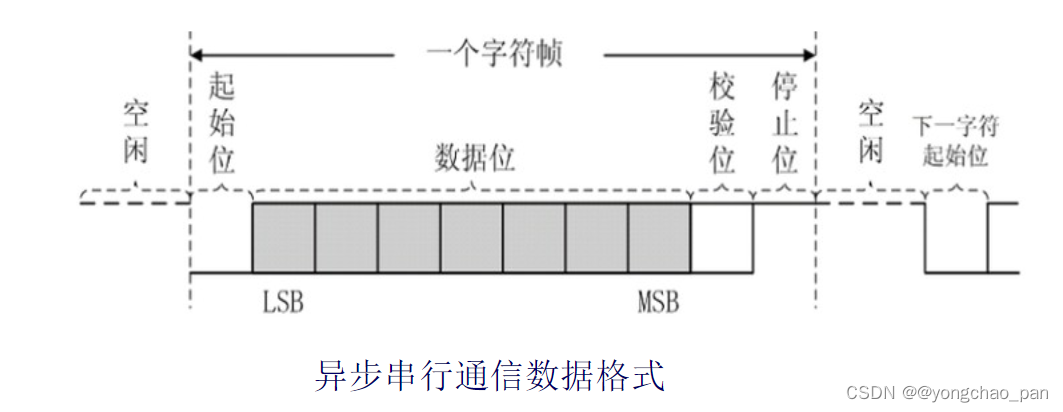

2.数据帧格式

数据帧的格式包括起始位、数据位、奇偶校验位和停止位的组合。

空闲：线路上为高电平，即逻辑值为1。

起始位：逻辑值为0，表示字符帧的开始。

数据：先发低位再发高位。

校验位：奇偶校验。

停止位：高电平代表一个字符帧结束。

（二）物理层

1.电气连接

UART至少需要两根数据线，即发送线（TX）和接收线（RX）。TX用于发送数据，RX用于接收数据。

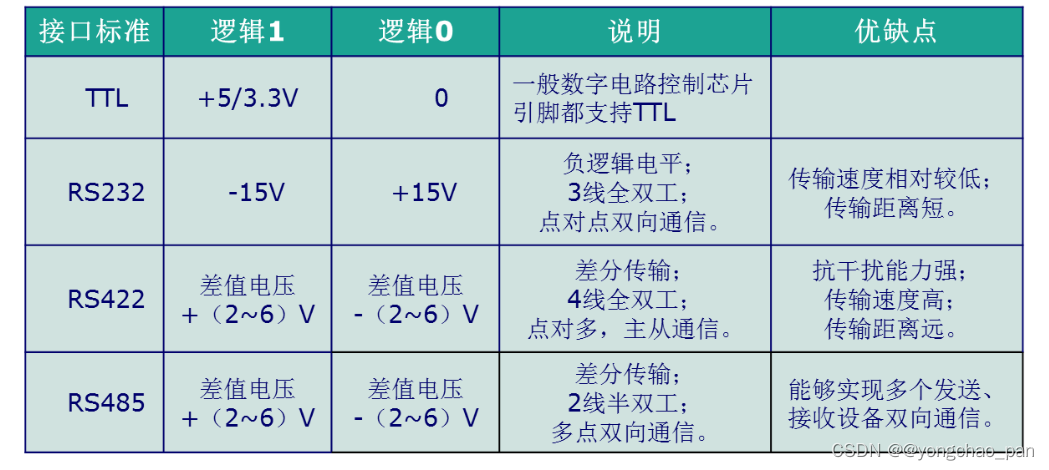

2.接口标准

常见的有TTL，RS232,RS422,RS485等标准。

（三）存在的问题

1.电气接口不统一

UART 一般直接使用处理器使用的电平，即TTL电平，但是不同处理器之间使用的电平存在差异，所以不同的处理器使用UART通信一般不能直接相连。

UART没有规定不同器件连接时的连接标准，所以不同器件之间通过UART连接不太方便

2.抗干扰能力差

UART一般直接使用TTL电平表示0和1，因此抗干扰能力弱，在传输过程中容易出错。

3.传输距离短

UART通信对于时钟同步非常敏感。在长距离传输中，时钟信号可能会因为传播延迟而引起时序问题。同时随着传输距离的增加，电信号可能会受到噪声、信号失真和衰减等影响，导致信号质量下降。这可能导致接收端无法正确解读发送端的信号，从而限制了传输距离。

三、实验目标

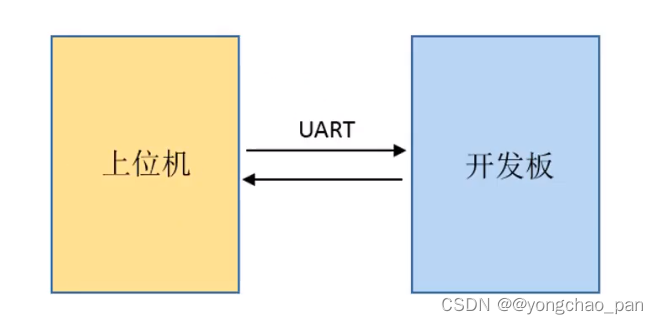

用开发板与上位机通过串口通信，完成数据环回实验

上位机是指可以直接发送操作指令的计算机或单片机，一般提供用户操作交互界面并向用户展示反馈数据。典型设备类型：电脑，手机，平板，面板，触摸屏。

数据环回实验是一种用于测试和验证数据通信链路的方法。在数据环回测试中，发送的数据经过通信链路后被重新接收，然后进行比较以确保数据传输的正确性。

四、硬件设计

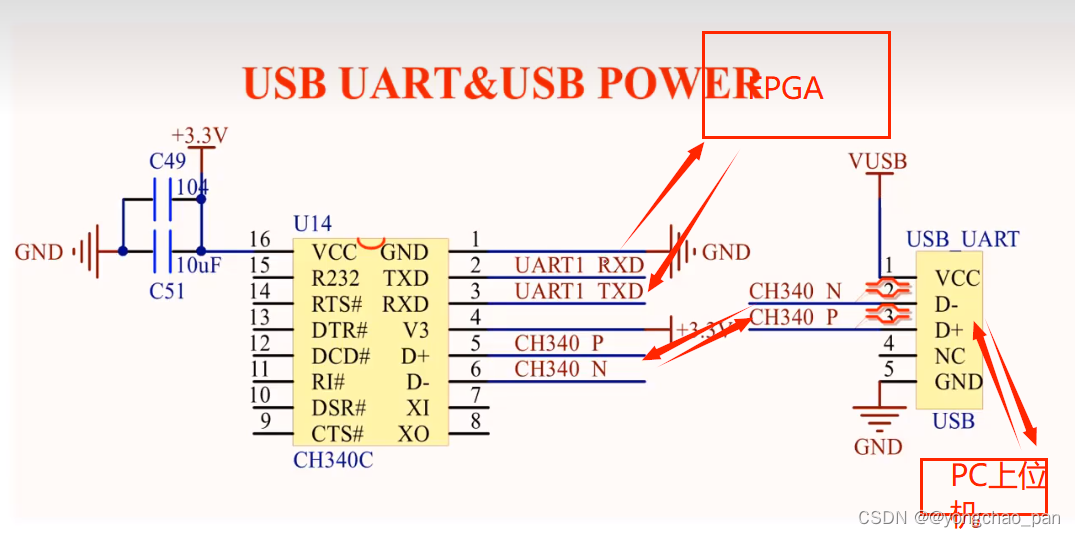

上位机通过USB接口CH340N/P将差分信号传输出去，使用CH340C芯片将USB通信协议转成UART串口通信协议，从RXD端口将数据输送到FPGA，FPGA将数据处理完成后将数据发送回TXD，然后经过CH340芯片和USB将数据传回到上位机，将发送的数据和返回的数据进行对比，如果一样，则说明UART串口通信实验正常。

五、程序设计

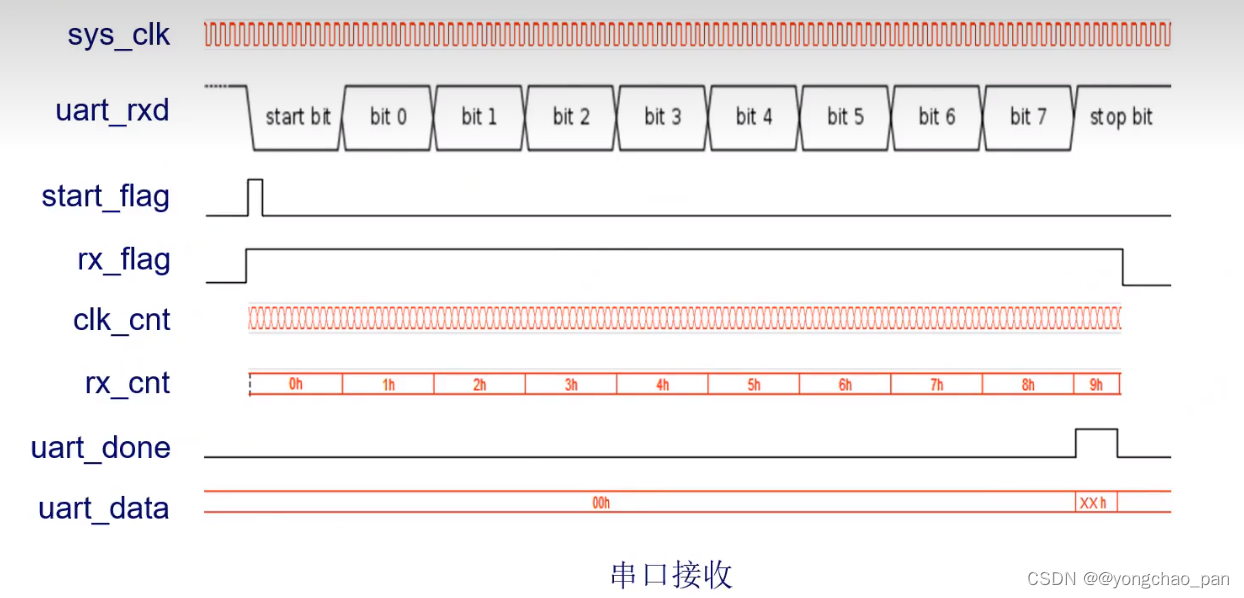

（一）时序图

假设波特率为115200bps，系统时钟为50Mhz，则每传输一比特数据需要(1/115200/20ns=434)个时钟周期，rx_cnt用于统计接受了多少位数据，他每隔434个时钟周期自增1。

（二）接受模块

需要有外界端口的输入数据uart_rxd，还要有数据寄存器rx_data。当捕捉到uart_rxd的下降沿时，说明有效数据已经可以开始输入了，这个时候对clk_cnt和rx_cnt时钟进行计数。最后将数据给到uart_data端口，uart_data端口将数据给到回环模块。

module receive(
	input 		      clk,
	input 		      rst_n,

	input 		      uart_rxd,

	output  		  start_flag,
	output reg 		  rx_flag,
	output reg [3:0]  rx_cnt,
	output reg        uart_done,
	output reg [7:0]  uart_data

);


reg [8:0]  clk_cnt;
reg 	   uart_rxd1;
reg        uart_rxd2;
reg [7:0]  rx_data;//接受数据寄存器

wire       add_clk_cnt;
wire       end_clk_cnt;
wire       add_rx_cnt;
wire       end_rx_cnt;

//捕捉输入数据的下降沿，若捕捉到uart_rxd下降沿，则start_flag拉高

//对输入的uart_rxd数据打两拍，消除亚稳态
always @(posedge clk or negedge rst_n)begin
	if(! rst_n)begin
		uart_rxd1   <= 1'b0;
		uart_rxd2   <= 1'b0;
	end
	else begin
		uart_rxd1   <= uart_rxd;
		uart_rxd2   <= uart_rxd1;
	end
end

//捕捉输入数据的下降沿，若捕捉到uart_rxd下降沿，则start_flag拉高
assign start_flag = (~uart_rxd) & uart_rxd2;

//当star_flag被拉高时，接受过程标志信号rx_flag被拉高，直到uart_rxd到停止位
always @(posedge clk or negedge rst_n)begin
	if(! rst_n)
		rx_flag <= 1'b0;
	else begin
		if(start_flag)
			rx_flag <= 1'b1;
		else if((rx_cnt == 4'd9) && (clk_cnt == 9'd267))//计数到停止位中间时，停止接收过程
			rx_flag <= 1'b0;
		else
			rx_flag <= rx_flag;
	end
end

//clk_cnt计数模块，计数到434
always @(posedge clk or negedge rst_n)begin
	if(! rst_n)
		clk_cnt <= 9'd0;
	else if(add_clk_cnt)begin
		if(end_clk_cnt)
			clk_cnt <= 9'd0;
		else
			clk_cnt <= clk_cnt +1'b1;
	end
	else
		clk_cnt <= 9'd0;
end
assign add_clk_cnt = rx_flag && (clk_cnt < 9'd434);
assign end_clk_cnt = (clk_cnt == 9'd434) ? 1'b1 : 1'b0;

//rx_cnt计数模块，当clk_cnt增加到434时，rx_cnt加1，直到9
always @(posedge clk or negedge rst_n)begin
	if(! rst_n)
		rx_cnt <= 4'd0;
	else if(add_rx_cnt)begin
		if(end_rx_cnt)
			rx_cnt <= 4'd0;
		else
			rx_cnt <= rx_cnt + 1'b1;
	end
	else
		rx_cnt <= 4'd0;
end
assign add_rx_cnt = rx_flag && (rx_cnt < 4'd9);
assign end_rx_cnt = (rx_cnt == 4'd9) ? 1'b1 : 1'b0;

//当rx_cnt计数到9时，说明该帧数据已传输完毕，uart_done拉高
always @(posedge clk or negedge rst_n)begin
	if(! rst_n)
		uart_done <= 1'b0;
	else if (rx_cnt == 4'd9)
		uart_done <= 1'b1;
	else
		uart_done <= 1'b0;
end

//接受数据到寄存器，串行数据转并行
always @(posedge clk or negedge rst_n)begin
	if(! rst_n)
		rx_data <= 8'd0;
	else if(rx_flag)//由于数据传输是串行的，所以无需等到uart_done拉高后再赋值
		if(clk == 8'd267)begin//到时钟中间进行数据赋值
			case(rx_cnt)
				4'd1 : rx_data[0] <= uart_rxd2;
				4'd2 : rx_data[1] <= uart_rxd2;
				4'd3 : rx_data[2] <= uart_rxd2;
				4'd4 : rx_data[3] <= uart_rxd2;
				4'd5 : rx_data[4] <= uart_rxd2;
				4'd6 : rx_data[5] <= uart_rxd2;
				4'd7 : rx_data[6] <= uart_rxd2;
				4'd8 : rx_data[7] <= uart_rxd2;
			endcase
		end
		else
			rx_data <= rx_data;
	else
		rx_data <= 8'd0;
end

//将寄存器中的数据传输到输出端口
always @(posedge clk or negedge rst_n)begin
	if(! rst_n)
		uart_data <= 8'd0;
	else if (rx_cnt == 4'd9)//寄存器接受数据完成
		uart_data <= rx_data;
	else
		uart_data <= 8'd0;
end

endmodule

（三）发送模块

module send(
	input              clk,
	input              rst_n,

	input              send_en,
	input       [7:0]  data,//从接收端来的数据

	output  	       uart_tx_busy, //发送忙状态标志
	output  reg [7:0]  tx_data,
	output  	       en_flag,
	output  reg        tx_flag,
	output  reg [3:0]  tx_cnt,
	output  reg        uart_tx
);

reg  [8:0]clk_cnt;
reg  send_en1;
reg  send_en2;
wire add_clk_cnt;
wire end_clk_cnt;
wire add_tx_cnt;
wire end_tx_cnt;

//对发送使能信号打两拍
always @(posedge clk or negedge rst_n)begin
	if(!rst_n)begin
		send_en1 <= 1'b0;
	    send_en2 <= 1'b0;
	end
	else begin
		send_en1 <= send_en;
		send_en2 <= send_en1;
	end
end

//捕捉使能信号send_en上升沿后
assign en_flag = send_en && (~send_en2);

//当捕捉到使能信号后，发送标志信号被拉高，直到数据被发送完且时钟到停止位
always @(posedge clk or negedge rst_n)begin
	if(!rst_n)
		tx_flag <= 1'b0;
	else if(en_flag)
		tx_flag <= 1'b1;
	else if((tx_cnt == 4'd9) && (clk_cnt == 9'd400))
		tx_flag <= 1'b0;
	else
		tx_flag <= tx_flag;
end

//当tx_flag信号被拉高后，说明信号正在在发送
assign uart_tx_busy =tx_flag;

//当捕捉到使能信号后,将输入的数据给到输出寄存器tx_data
always @(posedge clk or negedge rst_n)begin
	if(!rst_n)
		tx_data <= 8'b0;
	else if(en_flag)
		tx_data <= data;
	else if((tx_cnt == 4'd9) && (clk_cnt == 9'd400))
		tx_data <= 1'b0;
	else
		tx_data <= tx_data;
end

//当发送标志信号开始拉高后，计数器clk_cnt开始计数，直到434
always @(posedge clk or negedge rst_n)begin
	if(! rst_n)
		clk_cnt <= 9'd0;
	else if(add_clk_cnt)begin
		if(end_clk_cnt)
			clk_cnt <= 9'd0;
		else
			clk_cnt <= clk_cnt +1'b1;
	end
	else
		clk_cnt <= 9'd0;
end
assign add_clk_cnt = tx_flag && (clk_cnt < 9'd434);
assign end_clk_cnt = (clk_cnt == 9'd434) ? 1'b1 : 1'b0;

//当发送标志信号被拉高后，计数器tx_cnt开始计数直到9
always @(posedge clk or negedge rst_n)begin
	if(! rst_n)
		tx_cnt <= 4'd0;
	else if(add_tx_cnt)begin
		if(end_tx_cnt)
			tx_cnt <= 4'd0;
		else
			tx_cnt <= tx_cnt + 1'b1;
	end
	else
		tx_cnt <= 4'd0;
end
assign add_tx_cnt = tx_flag && (tx_cnt < 4'd9);
assign end_tx_cnt = (tx_cnt == 4'd9) ? 1'b1 : 1'b0;

//将寄存器tx_data中的数据传给端口uart_tx。并行数据转串行
always @(posedge clk or negedge rst_n)begin
	if(! rst_n)
		uart_tx <= 1'b0;
	else if(tx_flag)begin
		case(tx_cnt)
			4'd0 : uart_tx <= 1'd0;
			4'd1 : uart_tx <= tx_data[0];
			4'd2 : uart_tx <= tx_data[1];
			4'd3 : uart_tx <= tx_data[2];
			4'd4 : uart_tx <= tx_data[3];
			4'd5 : uart_tx <= tx_data[4];
			4'd6 : uart_tx <= tx_data[5];
			4'd7 : uart_tx <= tx_data[6];
			4'd8 : uart_tx <= tx_data[7];
			4'd9 : uart_tx <= 1'd1;
			default:;
		endcase
	end
	else
		uart_tx <= 1'd1;
end

endmodule

（四）回环模块

module loop(
    input	         clk,
    input            rst_n,

    input            recv_done,  //接收一帧数据完成标志
    input      [7:0] recv_data,  //接收的数据

    input            tx_busy,    //发送忙状态标志
    output reg       send_en,    //发送使能信号
    output reg [7:0] send_data   //待发送数据

);

reg recv_done1;
reg recv_done2;
reg tx_ready;

//对recv_done打两拍
always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        recv_done1 <= 1'b0;
        recv_done2 <= 1'b0;
    end
    else begin
        recv_done1 <= recv_done;
        recv_done2 <= recv_done1;
    end
end

//捕获recv_done上升沿
assign recv_done_flag = (~recv_done2) & recv_done;

//判断接收完成信号，并在串口发送模块空闲时给出发送使能信号
always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        tx_ready  <= 1'b0;
        send_en   <= 1'b0;
        send_data <= 8'd0;
    end
    else begin
        if(recv_done_flag)begin                 //检测串口接收到数据
            tx_ready  <= 1'b1;                  //准备启动发送过程
            send_en   <= 1'b0;
            send_data <= recv_data;             //寄存串口接收的数据
        end
        else if(tx_ready && (~tx_busy)) begin   //检测串口发送模块空闲
            tx_ready <= 1'b0;                   //准备过程结束
            send_en  <= 1'b1;                   //拉高发送使能信号
        end
    end
end

endmodule

（五）顶层模块

module uart(
	input 			sys_clk,
	input 			sys_rst_n,

    input           uart_rxd,           //UART接收端口
    output          uart_txd            //UART发送端口
);
wire send_en_tmp;
wire tx_busy_tmp;
wire uart_data_tmp;
wire send_data_tmp;
wire uart_done_tmp;


//对输入模块例化
receive u_receive(

	.clk             (sys_clk),
	.rst_n           (sys_rst_n),

	.uart_rxd        (uart_rxd),//在顶层模块的端口接受数据
	.uart_done       (uart_done_tmp),//将接受完数据信号给到回环模块
	.uart_data       (uart_data_tmp)//将数据输出给回环模块
);

//对输出模块进行例化
send u_send(

	.clk             (sys_clk),
	.rst_n           (sys_rst_n),

	.send_en         (send_en_tmp),//从回环模块接受发送使能信号
	.data            (send_data_tmp),//从回环模块接受数据

	.uart_tx_busy    (tx_busy_tmp),//将发送忙给到回环模块
	.uart_tx         (uart_txd)//输出数据给顶层模块
);

//对数据回环模块进行例化
loop u_loop(

	.clk            (sys_clk),
	.rst_n          (sys_rst_n),

	.recv_done      (uart_done_tmp),//从输入模块接受输入完成信号
	.recv_data      (uart_data_tmp),//从输出模块接受数据

	.tx_busy        (tx_busy_tmp),//从输出模块接受发送忙信号
	.send_en        (send_en_tmp),//将发送使能信号给到输出模块
	.send_data      (send_data_tmp)//把数据输出到输出模块
);

endmodule

六、仿真

（一）测试文件

`timescale 1 ns/ 1 ps
module tb_uart();

reg sys_clk;
reg sys_rst_n;
reg uart_rxd;

wire uart_txd;


uart u_uart (

	.sys_clk(sys_clk),
	.sys_rst_n(sys_rst_n),
	.uart_rxd(uart_rxd),
	.uart_txd(uart_txd)
);
initial
begin
    sys_clk <= 1'b0;
	sys_rst_n <= 1'b0;
	uart_rxd <= 1'b1;
	#40 sys_rst_n <=1'b1;
    #20 uart_rxd <= 1'b0; //起始位

	//有效数据位
	#8680 uart_rxd <= 1'b1;//每比特数据需要持续434×20ns
	#8680 uart_rxd <= 1'b0;
	#8680 uart_rxd <= 1'b1;
	#8680 uart_rxd <= 1'b1;
	#8680 uart_rxd <= 1'b0;
	#8680 uart_rxd <= 1'b1;
	#8680 uart_rxd <= 1'b0;
	#8680 uart_rxd <= 1'b0;

	#8680 uart_rxd <= 1'b1;//停止位

end
always #10 sys_clk = ~sys_clk;

endmodule

（二）管脚约束文件

package require ::quartus::project

#system clock:50Mhz
set_location_assignment PIN_M2 -to sys_clk

#system reset
set_location_assignment PIN_M1 -to sys_rst_n

#USB UART
set_location_assignment PIN_N5  -to uart_rxd
set_location_assignment PIN_M7  -to uart_txd

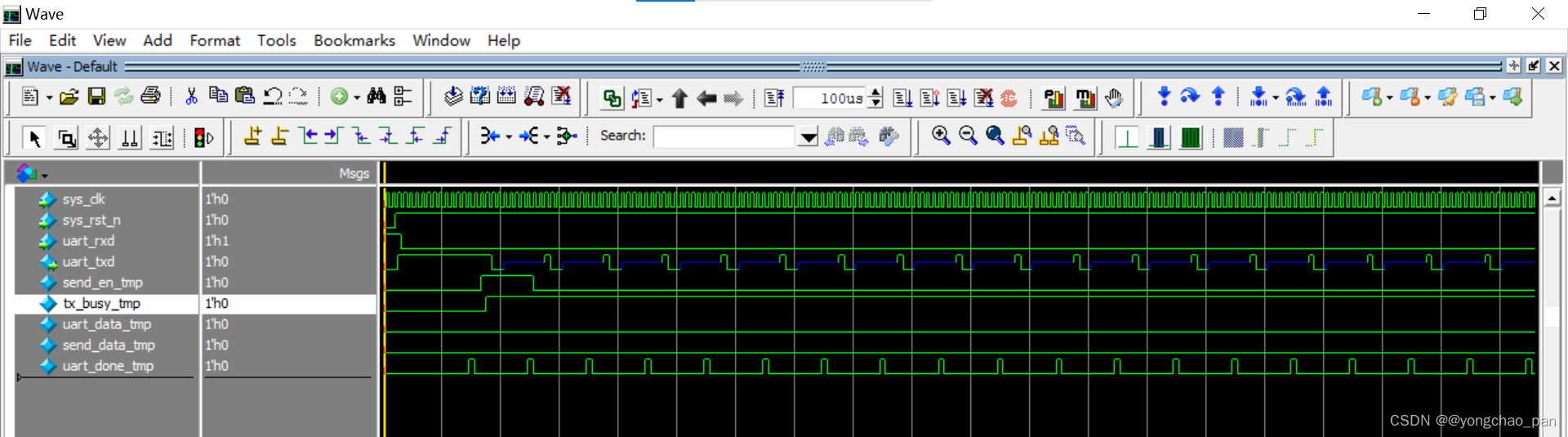

（三）仿真波形图

由于在例化文件中给的uart_rxd数据按比特给0和1 ，因此波形图uart_rxd也会以8680ns为周期进行跳变。

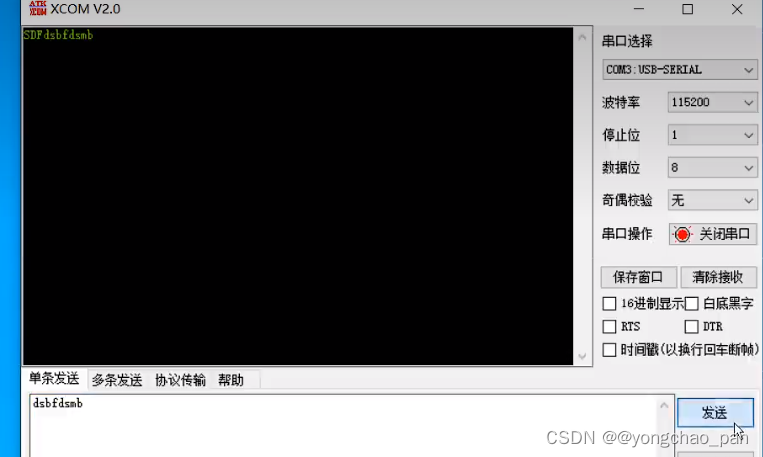

参考正点原子视频，最后调试结果如下：

七、写在最后

不知不觉已经到了2023年的尾声了，先在这里祝各位朋友新年快乐。我现在坐在日本北九州市早稻田IPS的宿舍里面敲下这段话。无数人质疑我出国念书的决定，无数人质疑我将专业从电气工程及其自动化换到IC领域，这段时间也确实吃了不少的苦头，孤独，不被理解，被质疑，但既然选好了的路，那还是要尽量去把他走好，况且我认为结果并不会差。一开始是觉得数字IC设计HC太少，且学习难度高，因此想先以FPGA入门，我想着把FPGA学的差不多了还是要学学IC设计，毕竟行业天花板更高一些。经过半个来月的系统学习，发现自己对于代码逻辑，硬件设计等方面有极大的欠缺，能听懂顶层模块的设计原理，但是具体到实际的代码，往往感觉力不从心。我知道我学习方法有问题，不喜欢刨根问底，不喜欢反复去看，去重复代码，别人不催我我很难主动学习。因此开始在优快云上面写博客的初衷就在于希望自己能够不断更，这样也有一个外部的力量催着自己赶紧学，再有就是想要以后可以比较方便的复习，当然，如果能够帮到各位朋友那就再好不过啦。接下来的一年中要好好努力呀。在新的一年里，希望能够尽快补全自己的技术栈，然后找两个项目来练练，最好回国找一段实习，希望明年这个时候，我已经手握心仪的offer！

###本文参考正点原子视频，如有侵权，请联系删除。
