slam-gmapping 源码阅读2.md

本文深入探讨了基于栅格地图的FastSLAM算法(RBPF)实现细节,包括粒子结构、地图更新机制、重采样原理等内容。通过具体步骤解析算法流程,并介绍了关键函数如score计算、scanMatch匹配及optimize优化等。
```
Todo: 1)理解路径存储结构,以及粒子结构?
          2)map格式?map.cell.update怎么实现的
          3)重采样的原理?
          4)NDT 计算概率(得分)

接下来涉及到底层:

GridSlamProcessor

  • 功能: 实现了基本的基于栅格地图的FastSlam算法,RBPF.每个粒子携带地图以及机器人位姿
  • 实现过程:每次收到激光数据,里程计数据,粒子的机器人位姿根据运动模型更新.接下来机器人的位姿用于初始化扫描匹配算法,并根据每个粒子地图进行校正. scanMatcher对每个粒子作局部的优化.
    tip: 当然滤波器只有当机器人运动超过一定阈值才进行更新过程
成员内容功能
TNode位姿,父节点,子节点数,权值定义了一个节点树,存储轨迹
Particle地图,位姿,权值,在树中的节点定义了滤波器的粒子
初始化,设置参数函数运动模型参数,更新距离,更新周期等.匹配参数
核心处理函数

processTruePos()

processScan()


私有函数

scanMatch

normalize

resample

updateTreeWeights

归一化粒子权重
是否进行重采样
更新树的权重
  • processScan()
1.对于每一个粒子,根据里程计模型推算机器人当前时刻位姿(t-1位姿,t里程计位姿,t-1里程计位姿) drawFromMotion
2.判断机器人的平移和旋转是否合理
3.处理激光数据(机器人运动一段距离或者到达一定时间)  scanMatch
4.resample,满足条件重采样,删除旧粒子,产生新粒子,register_scan。不满足重采样条件,就register_scan
  • scanMatch(const double* plainReading)
    对于每一个粒子都进行以下操作

for every particle Pk in particles
    do
        optimize(Pk) 局部优化粒子位姿 it->pose
        likelihoodAndScore(Pk) 计算粒子权重
        更新粒子权重                       it->weight
        computeActiveArea (Pk) 计算有效区域,更新地图 it->map
 end
  • optimize 计算最优的粒子,粒子进行局部优化。
    optimize 调用了 score 这个函数 (计算粒子得分)。原理就参考 《Probabilistic Robot》 一书的P130 页

    • score 函数:首先计算障碍物的坐标phit,然后将phit转换成网格坐标iPhit 。计算光束上与障碍物相邻的非障碍物网格坐标pfree,pfree由phit沿激光束方向移动一个网格的距离得到,将pfree转换成网格坐标ipfree(增量,并不是实际值) 在iphit 及其附近8个(m_kernelSize:default=1)栅格(pr,对应自由栅格为pf)搜索最优可能是障碍物的栅格。
    • 最优准则: pr 大于某一阈值,pf小于该阈值,且pr栅格的phit的平均坐标与phit的距离bestMu最小。 (算法第七步)
    • 得分计算: s+=exp(-1.0/m_gaussianSigma* bestMu* besMu) 参考NDT算法,距离越大,分数越小,分数的较大值集中在距离最小值处,符合正态分布模型 至此 score 函数结束并返回粒子(currentPose)得分,(算法第八步)
    • 然后回到optimize函数: optimize 干的事就是 currentPose 的位姿进行微调,前、后、左、右、左转、右转 共6次,然后选取得分最高的位姿,返回最终的得分
      如果得分小于最小值,则认为匹配失败,使用里程计位姿
  • likelihoodAndSocre 计算粒子的权重(l)

    与score函数基本相似,除了返回s外,还考虑l值。当忽略部分激光束后,则利用m_likelihoodSigma计算f,若匹配成功,l为f,否则 l=noHit

  • invalidateActiveArea computeActiveArea 计算可活动区域
    //set up the selective copy of the active area //by detaching the areas that will be updated computeActiveArea 用于计算每个粒子相应的位姿所扫描到的区域 计算过程首先考虑了每个粒子的扫描范围会不会超过子地图的大小,如果会,则resize地图的大小 然后定义了一个activeArea 用于设置可活动区域,调用了gridLine() 函数,Bresenham算法来计算非障碍物格点的集合。


  • normalize()
    • 归一化
    • 求有效粒子数
      Neff=1/∑(wi)2
  • resample(const double* plainReading, int adaptSize, const RangeReading* reading)
1.当有效粒子数小于阈值进行重采样
2.删除旧粒子,加入新粒子,将粒子位姿以及激光数据更新到局部地图?`registerScan()`
3.若是无需重采样,则建立一个新节点,并加入到树中
  • registerScan()
    根据Bresenham算法确定激光束扫描过的单元格,所以扫描过的单元格被扫描过的次数加1,激光束末端对应的单元格障碍物标记次数加1,并累加障碍物坐标acc.x和acc.y,则障碍物的。最后单元格是障碍物的概率p = n / visits。

---

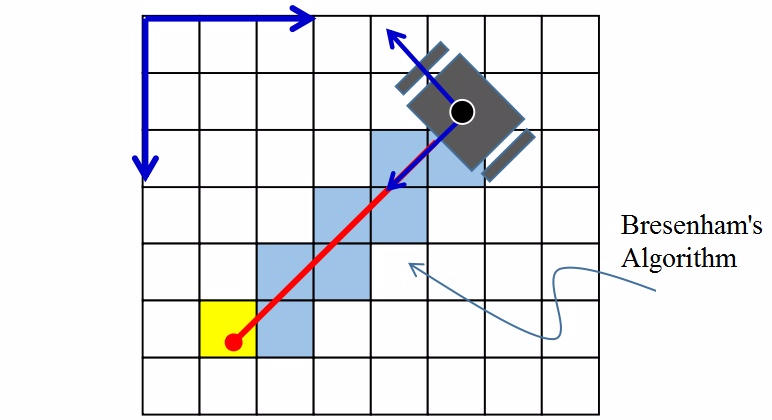

  • bresenham算法
    bresenham直线算法是用来描绘由两点所决定的直线的算法,它会算出一条线段在n维光栅上最接近的点。源码中的incr2不是很能理解。

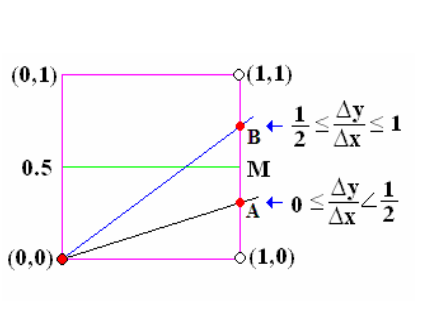

    • 算法原理: 由直线的斜率选择在x方向或y方向上每次递增(减)1个单位,决定另一个变量递增(减)量为0或1. 取决于实际直线于最近栅格点的距离,这个距离的最大误差为0.5;

实现方法:


    x=x1,y=y1;
    dx=x2-x1;dy=y2-y1;
    error=dy/dx-0.5;
    for i=1 to dx
         write(x,y,value);
        if (error>=0) then
               y=y+1;
               error=error-1;
        end if
        x=x+1;
        error=error+dy/dx;
        i=i+1;
    end

因为只用到error的符号,可作以下替换Nerror=2* error *dx,这样所有的计算均为整数运算,避免了除法


%%start point and end point ,in first xiangxian
x1=0;y1=0;
x2=9;y2=6;
%%plot set
axis([x1 x2 y1 y2]);
axis equal;
figure(1);
line([x1,x2],[y1,y2],'color','g');
hold on;
grid on;
%%inital state
x=x1;y=y1;
dx=x2-x1;dy=y2-y1;
Nerror=2*dy-dx;
myline=zeros(2,dx);
%%decide the next point
for i=1 : dx
    myline(1,i)=x;myline(2,i)=y;
    plot(x,y,'ro');
    pause(1);
    if (Nerror>=0)
           y=y+1;
           Nerror=Nerror+2*(dy-dx);
    end
    x=x+1;
    Nerror=Nerror+2*dy;
end

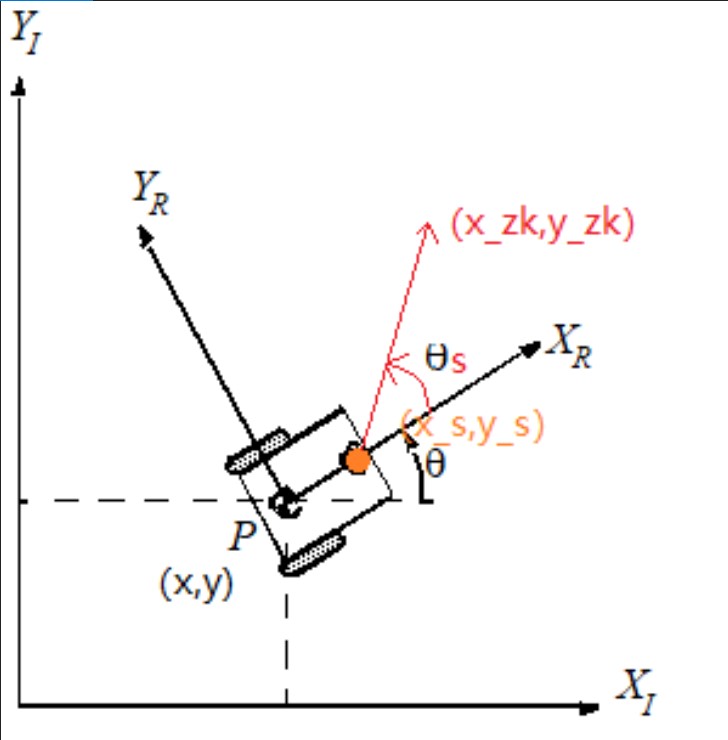

  • 坐标变换

    (x,y,theta)表示机器人的位姿,(x_s,y_s)表示激光传感器在机器人坐标系XYr坐标系下的位置。
    (x_zk,y_zk)表示k束激光终点全局坐标。转化公式


参考文献

https://blog.youkuaiyun.com/David_Han008/article/details/71524141
https://blog.youkuaiyun.com/tiancailx/article/details/78590809
https://wenku.baidu.com/view/3a67461550e2524de4187e4d.html?from=search
https://blog.youkuaiyun.com/roadseek_zw/article/details/53316177
http://www.cnblogs.com/yhlx125/p/5634128.html
