UVM验证平台-自学笔记

• List item

1 driver组件

driver就应该派生自uvm_driver，这个派生类的new函数有两个参数，第一个是字符串类型，表示派生类的name，第二个则是其父节点的名字。如：

class my_driver extends UVM_driver;
	function new(string name = "my_driver",uvm_component parent = null);
		super.new(name,parent);
	endfunction
	extern virtual task main_phase(uvm_phase phase);
endclass

1.1 类class中的构造函数new()

类的定义:

class A;
...
endclass

类的实例化:

A a_inst;
a_inst=new();

类的实例化在于通知systemverilog的仿真器：创建一个实例A。new函数在于为a_inst分配内存空间。

1.2 类的继承

定义类：

class cat;
...
endclass

子类的继承：

class black cat extends cat;
...
endclass

1.2.1 对父类方法的调用——super

通过extends对子类进行定义,在子类中通过super对父类中方法function进行调用。

class my_driver extends UVM_driver;
	function new(string name = "my_driver",uvm_component parent = null);
		super.new(name,parent);
	endfunction
	extern virtual task main_phase(uvm_phase phase);
endclass

1.3 UVM中的phase机制

uvm利用phase机制实现了各个组件之间的同步。因为每个组件都包括一些预定义的同名phase，在没有执行完所有组件的当前phase之前绝对不会去执行所有组件的下一个phase。

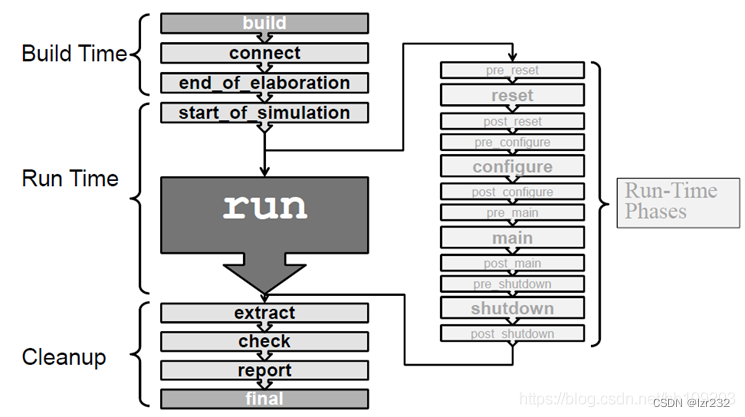

uvm中每个组件包含的phase如下图所示，分为build time，run time，cleanup三个阶段，从上到下依次执行。其中，run phase和run-time phase并发执行。

引入phase机制，通过该机制可以将UVM仿真阶段层次化
自己对phase的总结：①phase都是用task实现；
②是整个UVM仿真中的同步机制；
③是UVM定义的一套规范，约定了各个仿真阶段的功能。

2 factory机制

factory是UVM中一个非常重要的机制，factory机制被集成在宏中：uvm_component_utils中，功能就是run_test();就可以直接创建一个类的实例并调用其函数。但是用factory机制前需要通过uvm_component_utils宏进行注册，例如：

'uvm_component_utils(my_driver);

只有经过注册的类才能使用factory机制这一功能，所有派生自uvm_component及其派生类的类都应该使用uvm_component_utils宏注册。

3 objection机制

UVM中通过objection机制来控制验证平台的关闭，在每个phase中，UVM会检查是否有objection被提起(raise_objection)仿真平台开,若有，等这个objection被撤销(drop_objection)后停止仿真仿真平台关；如果没有，马上结束当前的phase。
raise_objection必须在main_phase中第一个消耗仿真时间，即出现在@(posedge top.clk)等语句之前

task my_driver::main_phase(uvm_phase phase);
	phase.raise_objection(this);
	...
	phase.drop_objection(this);
endtask

4 virtual interface

interface来连接验证平台和DUT（verilog）的端口，interface的定义：

interface my_if(input clk,input rst_n);

logic [7:0] data;
logic valid;
endinterface

定义之后，可以在top文件中使用这个接口了（顶层文件中的实例化）。如：

my_if input_if(clk,rst_n);
my_if output_if(clk,rst_n);

在类中只能使用virtual interface声明接口。（类中的实例化）

class my_driver extends uvm_driver;

virtual my_if vif;

5. config_db 机制

由于UVM通过run_test()语句实例化了一个脱离了top_tb层次结构的实例（uvm_test_top），建立了一个新的层次结构，所以UVM引进了config_db机制，用于interface和class之间的通信。

5.1 set函数的参数

config_db机制用于在UVM验证平台间传递参数。它们通常都是成对出现的。set函数是寄信，而get函数是收信。如在某个测试用例的build_phase中,寄信方式如下：

uvm_config_db#(int)::set(null,"env.i_agt.drv","pre_num",100);

其中第一个和第二个参数联合起来组成目标路径，与此路径符合的目标才能收信。第一个参数必须是一个uvm_component实例的指针，第二个参数是相对此实例的路径。第三个参数表示一个记号，用以说明这个值是传给目标中的哪个成员的，第四个参数是要设置的值。

5.2 get函数的参数

在driver中的build_phase使用如下方式收信：

uvm_config_db#(int)::get(this,"","pre num",pre num);

第一个参数也必须是一个uvm_component实例的指针，第二个参数是相对此实例的路径。一般的，如果第一个参数被设置为this，那么第二个参数可以是一个空的字符串。第三个参数就是set函数中的第三个参数，set和get函数的第三个参数必须保持一致，第四个参数则是要设置的变量。

6 transaction

可以将transaction理解为以太网中的数据包，一个transaction就是一个包，在不同的验证平台中就有不同的transaction。
在UVM中my_transaction的基类为uvm_sequence_item，只有从uvm_sequence_item派生出来的transaction才可以使用sequence机制。
