芯片可靠性守护神：动态电压应力测试（DVS）完全解析

在芯片制程不断微缩的今天，5纳米、3纳米先进工艺已成为常态，芯片内部集成了上百亿个晶体管。这些微小结构在复杂的工作环境下，如同行走在钢丝上，任何微小的缺陷都可能导致整个芯片失效。而动态电压应力测试（DVS）正是确保芯片可靠性的关键利器。
　　
一．什么是DVS测试？为什么它如此重要？
　　DVS测试，全称动态电压应力测试，是一种在芯片动态运行状态下施加电压应力的先进测试方法。与传统的静态电压测试不同，DVS通过模拟芯片真实工作时的电压波动，能够捕捉到那些只有在动态操作下才会暴露的潜在缺陷。
　　１．传统测试的局限性：
　　静态测试（如Burn-in）只能施加固定高电压
　　无法模拟实际工作中的电压跳变和开关应力
　　对先进工艺中的动态失效模式不敏感
　　２．DVS测试的革命性优势：
　　模拟真实工作场景：电压在最小值和最大值之间动态变化
　　捕捉动态失效：包括电迁移、热载流子注入等静态测试无法发现的缺陷
　　测试效率高：将传统24小时老化测试缩短至4小时

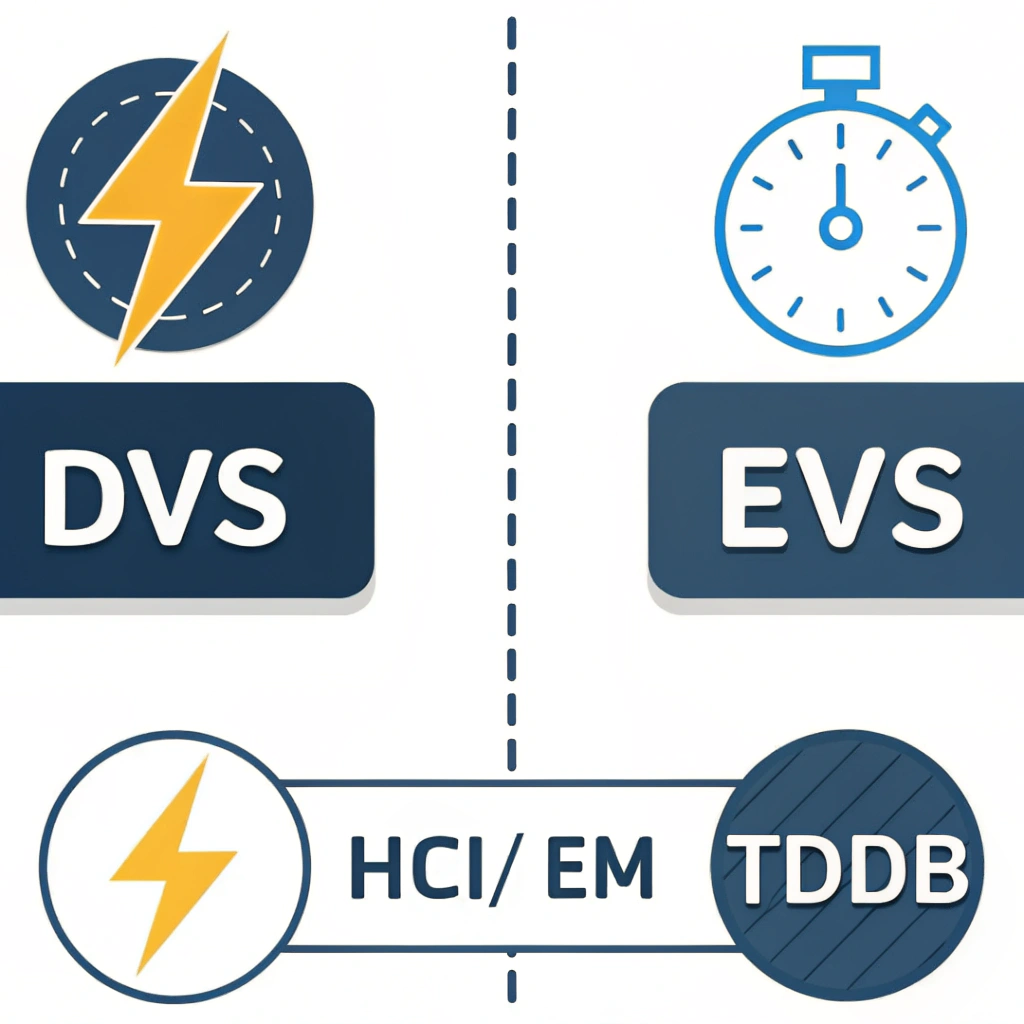

　　３．DVS与EVS：关键技术差异全对比

测试特性	动态电压应力测试（DVS）	静态电压测试（EVS）
电压形式	动态变化（方波、三角波等）	固定直流电压
测试模式	模拟实际开关操作	施加恒定高电压
失效覆盖	动态失效机制（HCI、EM等）	静态失效（TDDB等）
测试时间	几小时	几十小时
适用工艺	先进工艺节点（5nm及以下）	成熟工艺

二．如何实施DVS测试？详细操作指南
　　１．测试参数设置
　　电压范围：
　　核心电压的1.4-1.7倍（根据工艺调整）例如5nm工艺推荐：Logic 1.6V，SRAM 1.4V
　　波形选择：
　　方波：最常用，在Vmin和Vmax间切换
　　三角波：用于平滑电压变化
　　正弦波：特定应用场景
　　关键参数配置：

示例参数设置
dvs_params = {
    'voltage_range': [0.8*Vnom, 1.5*Vnom],  # 电压范围
    'frequency': 1000,                      # 频率1kHz
    'duty_cycle': 50,                       # 占空比50%
    'temperature': 125,                     # 温度125°C
    'duration': 4                           # 持续时间4小时
}

２．测试流程
　　前期准备：
　　与晶圆厂确认工艺特性和电压限制
　　检查芯片设计信息和测试pattern
　　进行Shmoo图分析确定最佳参数
　　实施步骤：
　　逐步上电：避免瞬间过压损坏芯片
　　施加动态应力：结合功能测试pattern运行
　　实时监控：监测电流、频率等关键参数
　　数据分析：比较应力前后性能变化
　　验收标准：
　　连续三次测试失效率增长不超过1%
　　失效分析确认缺陷类型和位置

三．核心技术与创新：DVS传感电路设计
　　一篇重要的研究论文精准地指出了传统测试的瓶颈，并提出了一个开创性的解决方案。其核心理念可以总结为一句话：将动态电压应力下难以捕捉的、模拟性质的电路性能退化，转化为易于精确测量的数字频率变化。

这好比将“判断运动员耐力”的指标，从模糊的“疲劳程度”转变为精确的“心率变化”。

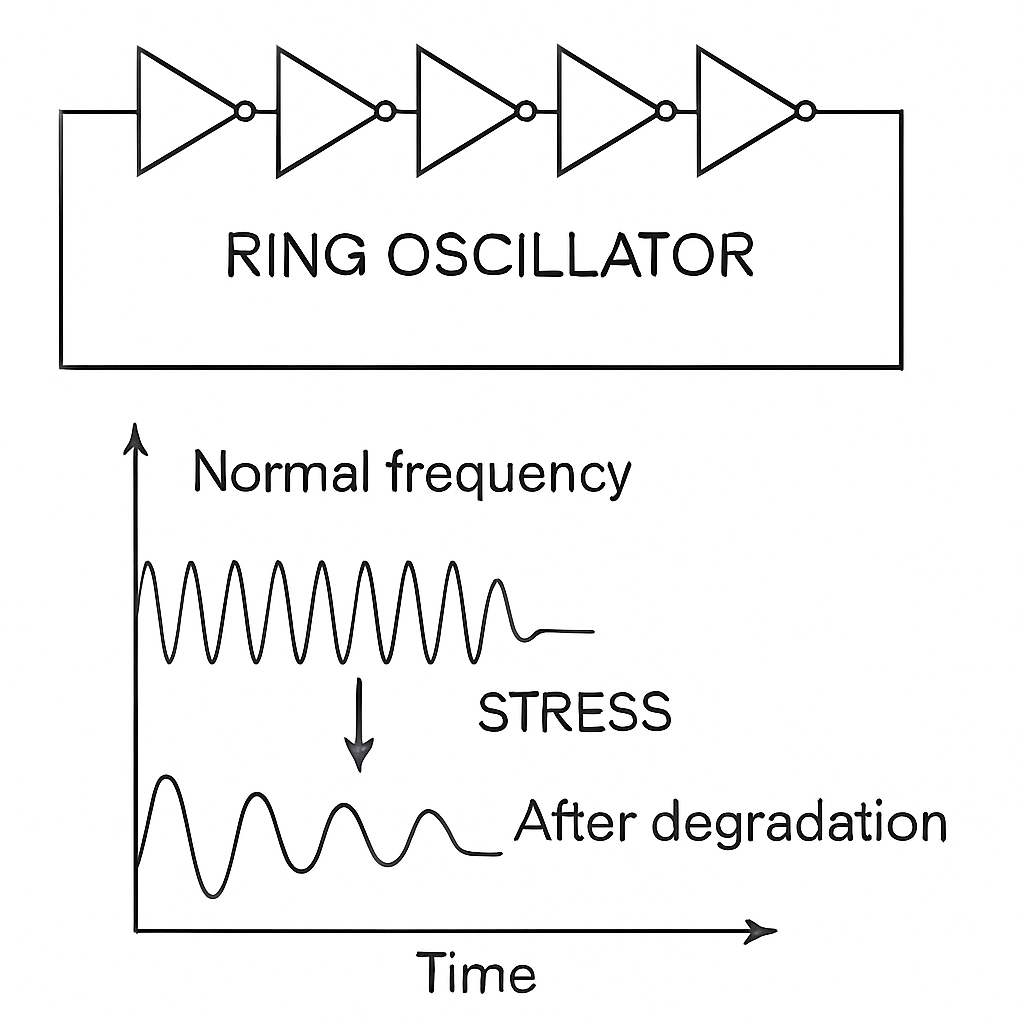

　　这一理念通过一个精巧的环形振荡器传感电路实现：
　　１．植入“听诊器”：在芯片的关键电路模块中植入环形振荡器（如同一个内置的高速心跳监测器）。
　　２．施加压力：在芯片动态运行时施加高于正常的电压应力。
　　３．监测“心跳”：如果电路存在薄弱点，其晶体管性能会衰退，导致开关速度变慢，这直接表现为环形振荡器输出频率的降低。
　　４．数字判决：通过计数器测量频率，并与正常芯片的“黄金频率”进行比较。频率下降超过一定阈值，即判定该芯片存在早期缺陷。
　　这项设计的精妙之处在于：它成功地将动态可靠性测试从复杂的模拟测量领域，转移到了简单、可靠且适合大规模生产的数字测试领域。这不仅是电路设计的创新，更是测试哲学的一次重要演进，为在5纳米及以下先进工艺中高效筛查动态缺陷提供了切实可行的路径。
　　

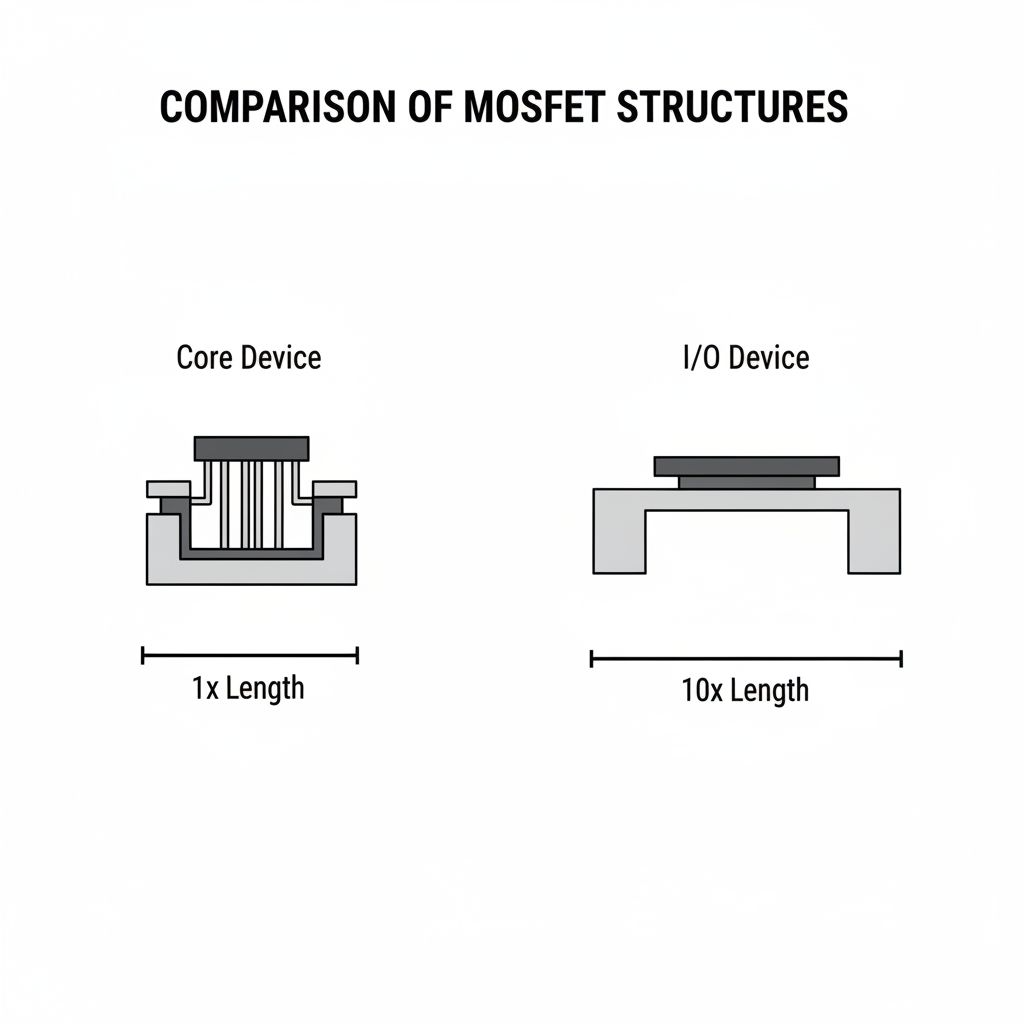

四．Core与IO的辩证法：DVS测试策略的分水岭
　　在DVS测试中，工程师们采取了一种看似"矛盾"的策略：对精密娇贵的Core电路施加高达1.7倍的"严酷"电压，而对看似"皮实"的IO电路却只敢施加1.2倍的"温和"应力。这种差异化策略背后，是半导体物理与设计哲学的深度博弈。
　　１．内核（Core）器件的"内科体检"逻辑
　　Core器件是芯片的"大脑"，其特征是极致的精细：
　　超薄栅氧层：5-10Å的厚度，相当于数个原子层的尺度
　　低工作电压：通常为0.8-1.0V，追求高能效比
　　失效机制：本质上是材料科学的极限挑战
　　DVS测试策略解析：
　　Core测试类似于对马拉松运动员进行"极限耐力测试"。通过1.4-1.7倍的电压应力，我们实际上是在可控范围内加速栅氧层的老化过程（TDDB），目的是筛选出那些存在微观缺陷的"早衰"芯片。
　　物理本质：对于Core器件，电场强度与电压成正比。1.6V的应力在1.0V工作的芯片上产生的电场强度，相当于将正常工作的电场放大了60%，这能有效加速电子隧穿效应，暴露出潜在的栅氧缺陷。

２．接口（IO）器件的"外伤应激"测试
　　IO器件是芯片的"皮肤与铠甲"，其设计哲学截然不同：
　　厚栅氧层：30-50Å的厚度，具备更强的物理坚固性
　　高工作电压：3.3V/5V等，需要应对外部环境噪声
　　失效机制：主要是系统级的寄生效应
　　DVS测试的精妙平衡：
　　IO测试更像是对防弹衣进行"临界点测试"。1.2倍的电压看似保守，实则已经逼近了IO电路设计的安全边界。过高的电压不会让"防弹衣"本身破裂，而是会触发其内部的"安全机制"误动作。
　　关键风险点分析：
　　闩锁效应：电压稍高就可能开启寄生的硅控整流器（SCR），引发大电流烧毁
　　ESD保护电路误触发：专为防静电设计的保护二极管在过压下提前导通
　　热载流子注入：高电压下载流子获得超额能量，撞击晶格造成损伤
　　
五．实际应用案例与成效
　　案例一：汽车MCU早夭筛查
　　传统方法：125°C高温老化24小时
　　DVS方案：125°C动态应力4小时
　　成效：筛片时间减少83%，缺陷检出率提升至99.3%
　　案例二：5nm手机CPU寿命评估
　　挑战：HCI（Hot Carrier Injection）退化在正常使用下需数年时间
　　解决方案：通过DVS加速测试外推产品寿命
　　结果：准确预测3年使用期内的性能衰减
　　
六．未来发展趋势
　　AI智能优化：机器学习动态调整测试参数
　　3D集成测试：针对chiplet架构的协同应力方案
　　预测性维护：基于测试数据的可靠性预测模型
　　标准化进程：行业统一的DVS测试标准和规范
　　
结语
　　在摩尔定律持续推动工艺微缩的背景下，DVS测试已经从可选项目变为必备手段。它不仅能够有效拦截早期缺陷，更能为芯片的长期可靠性提供有力保障。随着技术的不断发展，DVS测试将继续演进，为半导体行业的质量控制树立新的标杆。
　　对于芯片设计公司和制造商而言，及早布局DVS测试能力，就是在为未来的市场竞争打下坚实基础。在这个质量决定成败的时代，DVS测试正是确保芯片可靠性的关键所在。
