渲染层级关系

渲染层级：

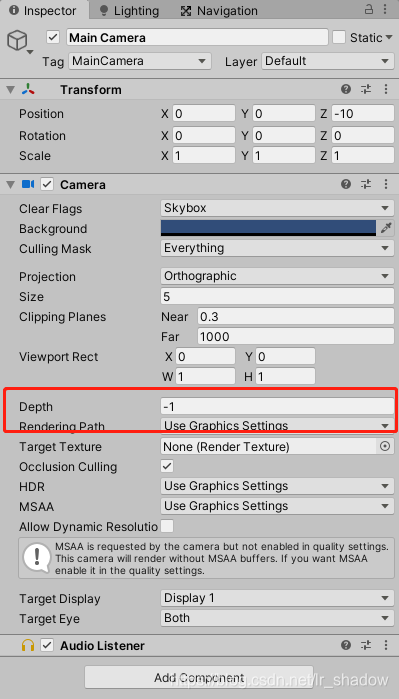

1、Camera
  • Depth 先绘制depth低的物体
  • 默认主摄像机Depth为-1，后在Hierarchy创建Camera的Depth默认比主摄像机高，所以Scene中后创建的摄像机的投影画面会遮挡住主摄像机
    在这里插入图片描述

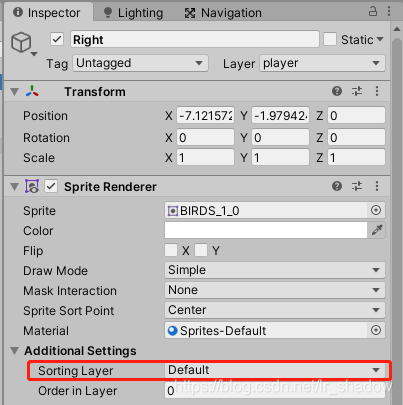

2、同一个camera
  • Sorting layer
  • 默认Default层级最低，新增Layer层优先级比Default高
    在这里插入图片描述

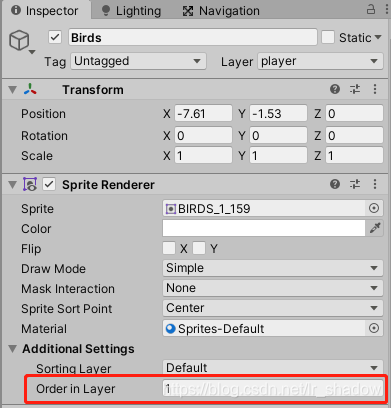

3、同一个Sorting layer
  • Order in layer
  • 在相同的Sorting layer下由Order in layer的大小决定渲染的关系
    在这里插入图片描述
总体的原则：大的挡住小的，层级高的遮挡层级低的
