allegro DC5520 端子椭圆通孔焊盘绘制

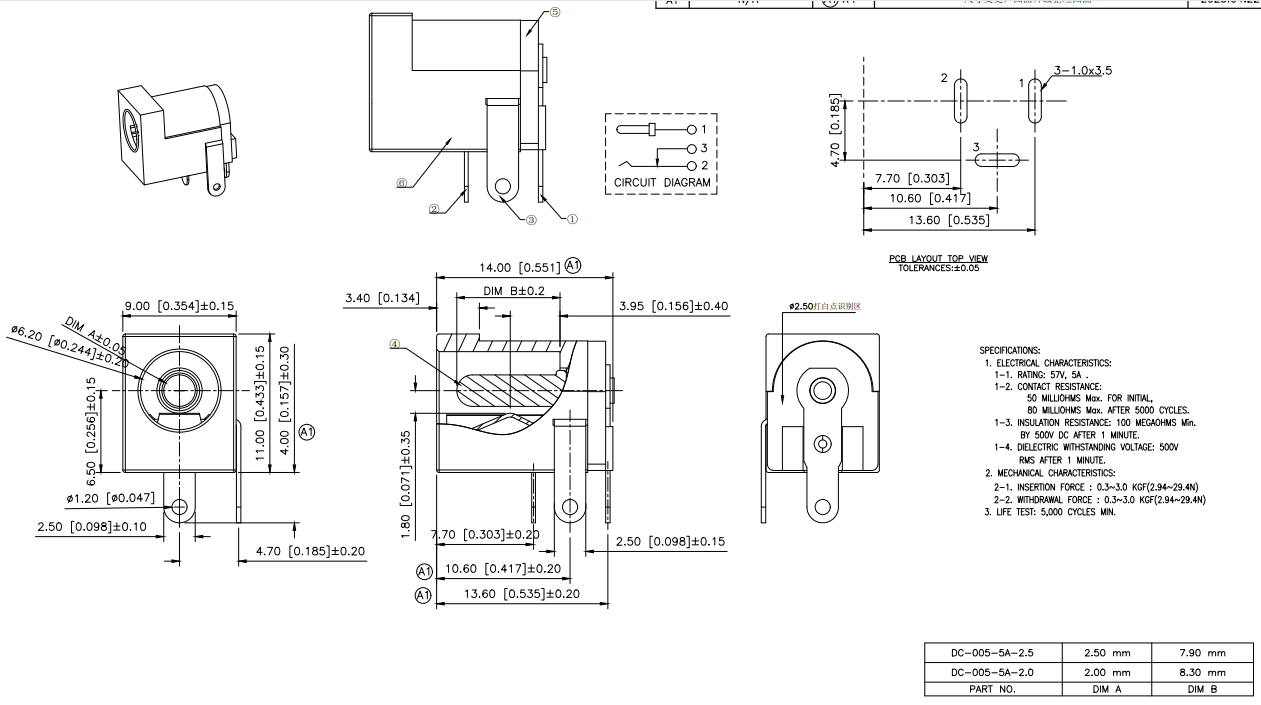

端子手册如图1所示

                                                         图1

一. 前期准备

      1. 各引脚尺寸，这里DC5521 端子的3个引脚尺寸是一样的，宽2.5±0.1mm*厚度未标

      2. 确定通孔尺寸，这里手册直接给出了推荐的通孔尺寸1.0*3.5mm，图中右上角的PCB LAYOUT TOP VIEW（公差±0.05mm），所以就不需要自己计算了；

     3. 确定焊盘尺寸，即通孔的BEGAIN LAYER、DEFAULT INTERNAL和END LAYER三个层参数中的Regular Pad尺寸，这里由于引脚间距比较大，焊盘尺寸设置为比通孔尺寸大0.4mm;

      4. 确定，Solder Mask（阻焊层）尺寸，Solder Mask（阻焊层）尺寸比焊盘尺寸大0.4mm；

      5. 通孔封装的Paster Mask（钢网层）一般不需要设置；

      6. 通孔封装的Thermal Relief（热风焊盘）和Anti Pad（反焊盘）一般不设置。

二. 焊盘绘制

1. 打开allegro16.6的Pad Designer程序，新建文件，设置相关参数即可，如图2-3所示

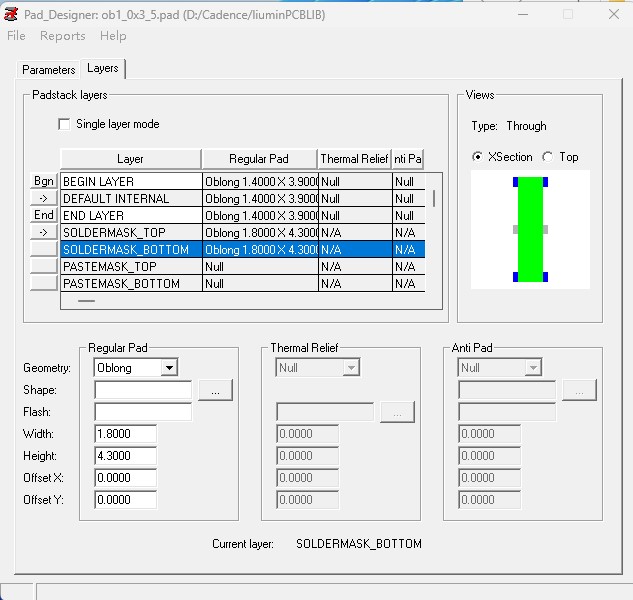

                                                  图2

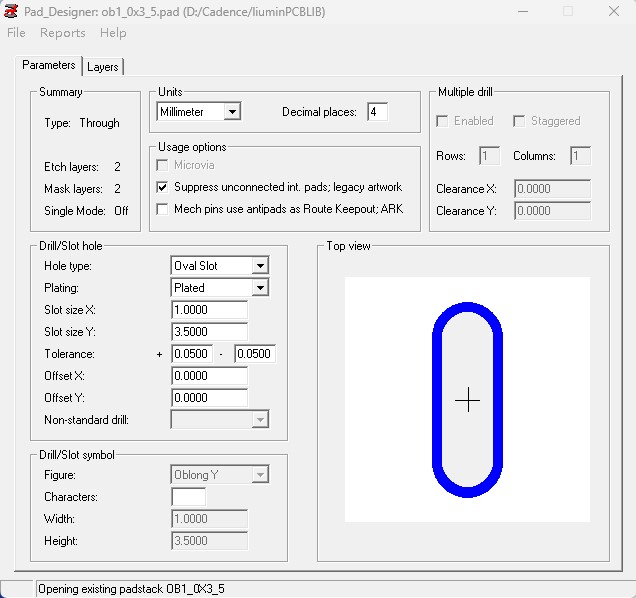

                                                         图3

以上仅供参考，主要为本人防遗忘所用，如有不对之处，请评论区批评指正，谢谢！
