allegro 元件位号尺寸不一致如何修改

使用“Change”命令修改元件位号的尺寸，简要如下：

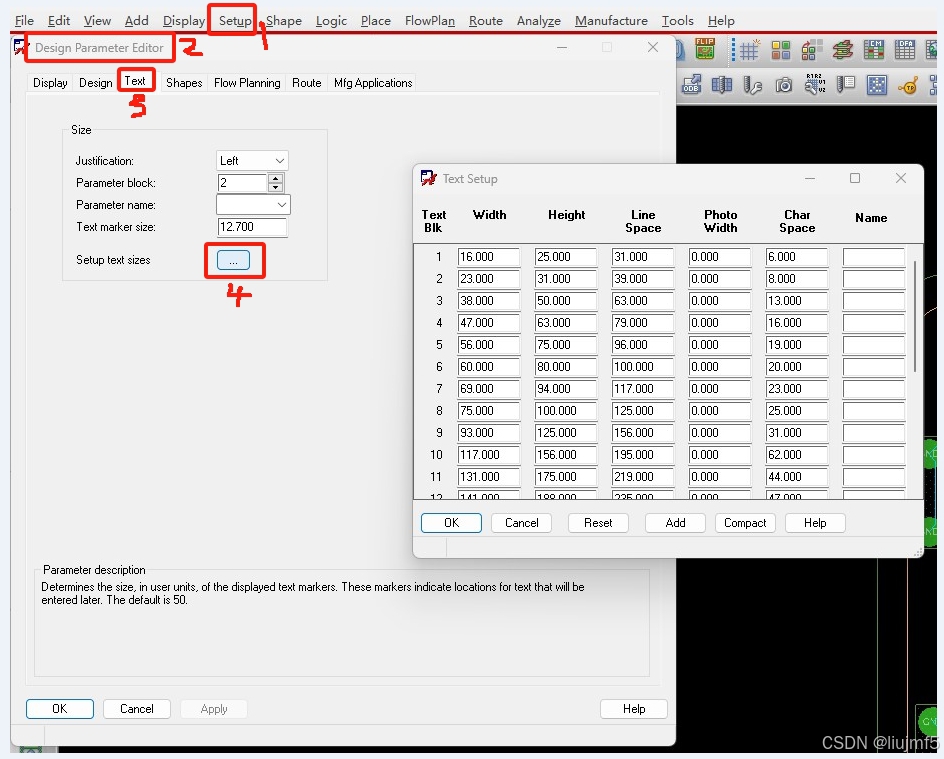

        1. 明确自己想要用的元件位号尺寸，Allegro提供了很多textblock供选择，每一个textblock可以设定特别的位号尺寸（宽度和高度），Setup—Design Parameter Editor—Text如图1所示：

                                                              图1

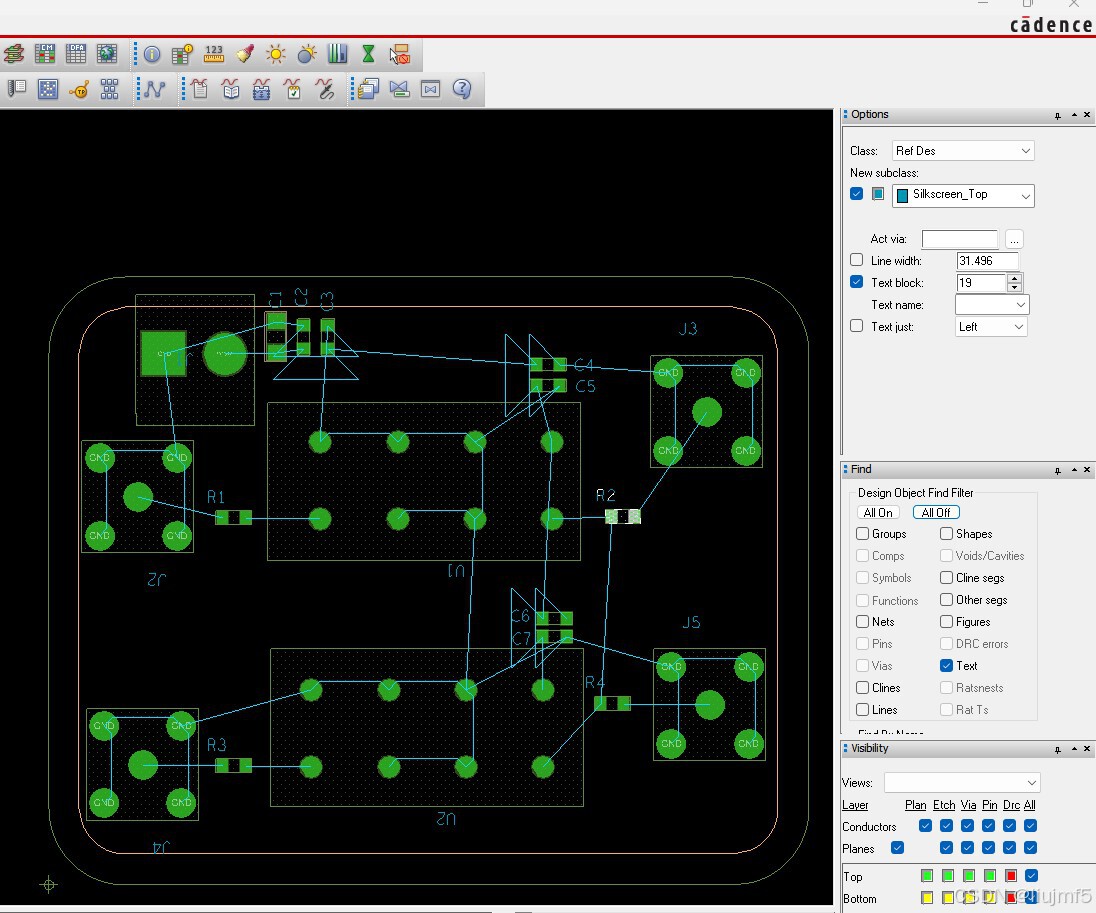

  2. “Find”只勾选“Text”，如图2所示

  3. Edit—Change，弹出弹窗“Options”如图2所示，设置“Text block”为19，可以适应上下加减箭头，也可以直接输入相应的序号；鼠标单击需要修改的位号，可以看到位号大小明显变化，我这里是统一修改所有位号，所以直接鼠标框选全部；鼠标右键选择“Done”,搞定。

图2
