电磁兼容（EMC）：BUCK变换器基本原理及传导辐射分析设计

目录

1. BUCK电路拓扑及原理

2. Buck拓扑电路电磁场分析

3.总结

---

       开关电源替代线性电源，解决了效率和体积问题，但也带来了新的EMI问题。开关电源也是产品内部的强辐射源之一，基于透过现象看本质，将复杂问题简单化，本文和大家一起聊聊Buck电路拓扑变换器基本原理及传导辐射分析设计。

1. BUCK电路拓扑及原理

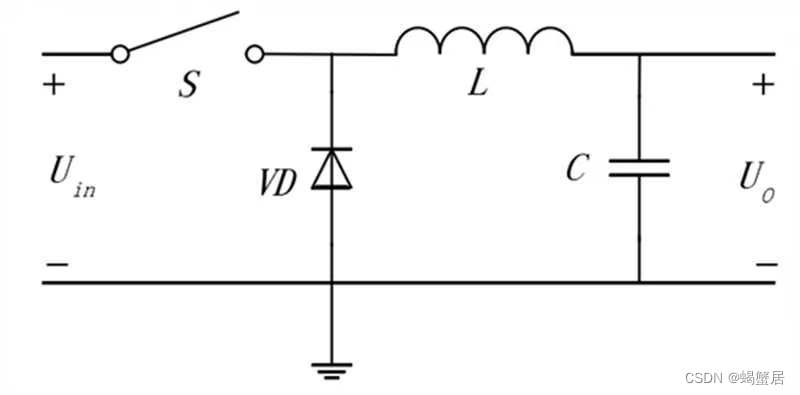

       Buck 变换器，也称为降压型变换器，它是设计者最常用的开关变换器。Buck变换器的拓扑图如下图所示。在该图中，VD 表示续流二极管，  L、C 分别表示滤波电感和电容，S 是功率开关管。

       其具体的工作原理：
       S功率开关管导通期Ton，Uin给电感L充能至电压Von，电感电流线性上升，同时给电容C充能及负载供电；
       S功率开关管关断期Toff，电感L两端电压Voff反向，电感电流线性下降，续流二极管VD导通，电感L给电容C供能提供给负载。
       D
