电磁兼容（EMC）：一文读懂压敏电阻选型

目录

1 MOV 外观结构

2 MOV 常见品牌

3 MOV命名规则

4 MOV 工作原理

5 MOV基本特点

6 MOV典型应用

7 MOV电气参数说明

8 MOV 选型注意事项

8.1 压敏电压V1mA

8.2 峰值脉冲电流 IP，钳位电压VC

8.3 漏电流IR

8.4 结电容

9 有绝缘耐压测试要求时选型

10 安规认证要求

11 应用案例

---

压敏电阻MOV作为电磁兼容设计中最常用的元器件之一，主要应用于防浪涌设计。本文详细说明了MOV的设计应用指南。

1 MOV 外观结构

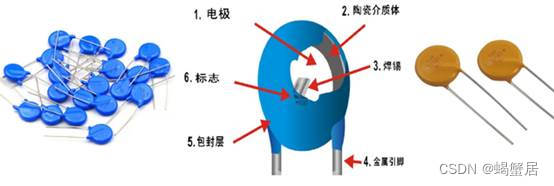

MOV（Metal OxideVaristors），即金属氧化物压敏电阻。目前市场上应用于低压电器浪涌保护的压敏电阻多为氧化锌为主体材料的压敏电阻，它是以氧化锌为主体，掺杂多种金属氧化物，采用典型的电子陶瓷工艺制成的多晶半导体陶瓷元器件。常见的压敏电阻外观如下图示的蓝色和黄色两种。

2 MOV 常见品牌

从某元器件采购平台搜索的主要国内外供应商名录。目前国内元器件与国际一流厂家的主要区别在于价格和批量一致性，以及某些极限参数指标。
