电磁兼容（EMC）：整改案例（一）无时钟电路哪来的窄带干扰

最新推荐文章于 2025-12-02 11:49:05 发布
最新推荐文章于 2025-12-02 11:49:05 发布
阅读量1.4k 收藏 10
点赞数 7
CC 4.0 BY-SA版权
分类专栏： 电磁兼容设计 文章标签： 单片机 嵌入式硬件 物联网 硬件工程 人工智能
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/linkking27/article/details/139607629

目录

1. 异常现象

2. 原因分析

3. 整改方案

4. 总结

1. 异常现象

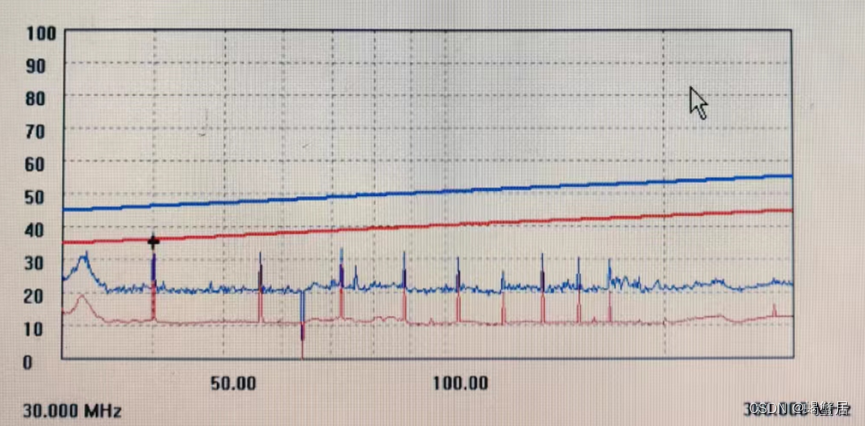

         某家电用电器产品依据GB 4343.1-2018 家用电器、电动工具和类似器具的电磁兼容要求 第1部分：发射进行端子电压测试，测试结果如下图示。在频点40MHz裕量不足，仅有0.4dB。

2. 原因分析

         从测试数据可以很直观地判断出辐射源是产品内部某个倍频与40MHz相关的时钟信号。因为在该频点的数据呈现是一个尖峰状的窄带噪声，并且可明显看到在高频段也有类似的窄带信号，也还是与40MHz相关的倍频信号。

         那如何来区别窄带噪声和宽带噪声？<
