AD20的快捷键及规则、问题

注意：随时点击保存

连续放置同规则元件：先选择再按Tab编辑放置； （2.54mm = 100mil）   1mm走1A  过孔：外径22mil 内径12mil

电池要标注几V的   二极管、电容等有极性的标注+极方向要一致        电源放边边 接口靠边沿

布线前注意哪些是走大电流的保留一下走线空间（先走），避免元件太拥挤

大电流过孔用多个小过孔替代大过孔      RC滤波由电容输出       信号线尽量不打过孔

滤波 经过无极电容再经过电解电容再给其他元件用

拖动元件：（shift + 空格 ：旋转元件；原理图中按x水平，按y垂直翻转）

按ctrl键可以丝滑流畅放置       shift + s只显示某一次

测试距离：R+M

距离单位转换：Q

元件可以放底层

保持高亮：单击某网络中的任意位置，按住CTRL    临时高亮：按住shift，鼠标悬停在某个网络上

取消高亮：shift+C

在原理图里同快速查找元器件：CTRL+F                                                                              ctrl+shft+T(top)：上对齐   ctrl+shft+B(bottom):下对齐  ctrl+shft+L(left):左对齐  ctrl+shft+T(right):右对齐  ctrl+shft+H(horizonta):水平方

画封装：有距离要求的可以用栅格来方便放置（对比辅助线）快捷键M（xy方向移动）

pcb:  数字区的 +,-切换层加过孔;    E+M+I 将器件翻转到背面 ;    2,3切换2D，3D;                                     T+E 添加泪滴；

J +C  在PCB里面快速查的元件；

PCB界面 ：G格子大小      PCB常用线宽：10mil-15mil     模块化布线模块近似长方形

禁止布线层+划线画出电路板的形状keeplayer+选中

铺铜：避开定位孔和板边  铺铜网络（GND后），选中后选中工具->全部再所有铺铜重铺

pcb绿了可以改规则

最低规则：线宽，线孔间距，最小孔径，最小环径

原理图添加封装：与DRC错误有关

修改多个同类型元件：选中全屏，在想修改的元件右键，把Any改成Same

修改移动鼠标的间隔大小或增加网格：

原理图转PCB元件全绿：T+M或者删掉当前PCB文件重新添加PCB文件在updataPCB粉红色区域删除

Px-x出现高级PCB错误：删掉当前PCB文件重新添加PCB文件在updataPCB

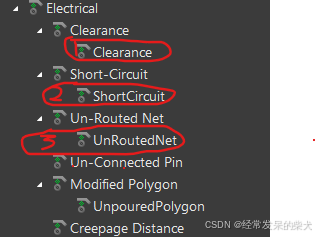

规则    原理图转PCB元件引脚个别变绿：design-rule（每一个项目都要操作一下）

testpoint 测试点

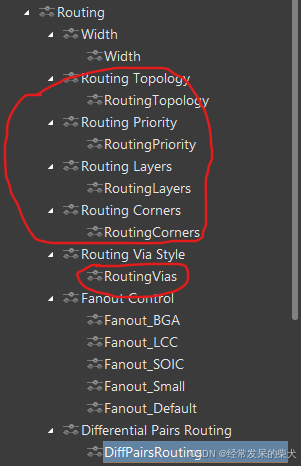

  自动布线  2VIas过孔设计  最后一个差分布线

没有的右击新建规则 1 corner 焊盘出来多远才能拐弯 2 过孔要离焊盘多远距离

 1，盖油离焊盘过孔多远  2 钢网

覆铜层 ：更坚固 接地面更大

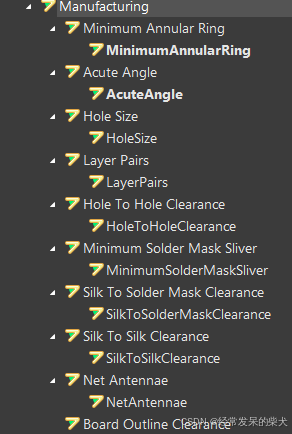

1 最小过孔环径  2 最小角度 3所有空的大小范围  4 空可不可以走到哪个层  5孔与孔的最小距离 6盖油最小容忍距离（最小焊盘（覆铜）之间的距离）（防止盖油盖不到） 7丝印与孔的最小距离 8 丝印与丝印之间距离   9
