AD20常用快捷键

2 2D视图

3 3D视图

Ctrl+W键可以在原理图中快速拖动线。

拖动PCB板子上的器件按住PgUp、PgDn可实现放大与缩小。

在垂直分割状态下选中原理图的模块，返回PCB图空白处按住Ctrl＋E，就会出现对应的器件。

Ctrl+shift+T 向上对齐

Ctrl+shift +D向下对齐

Ctrl+shift+L向左对齐

Ctrl+shift+R向右对齐

A对齐等间距

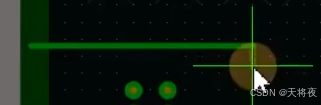

如果想整体去掉一条线，在PCB画面下，按住Ctrl＋H，出现十字光标，将光标移动到连线经过的任意线上，单击鼠标左键，选中会高亮，按delete删除

Ctrl加鼠标左键，高亮。按住Alt可以在原理图中高亮查看电源流向。

shift+C取消高亮。

Ctrl键+M测量间距。（shift+C可以清除）Ctrl+A键全部选中。

Ctrl+Shift+鼠标滚轮 切换不同层。

PCB查找原件号用快捷键J+C。

Ctrl+F查找文本，查找VCC等信号比较方便。

快捷键S+N选中网络，在右侧仅选中tracks（走线）即可在右侧小弹窗里面设置走线的宽度等。

快捷键P+L将数字地以及模拟地进行分割（将数字地和模拟地进行隔离）。

最后注意选择网络，注意选择在GGND2层，线宽一般推荐20个mil。

选中板框的一根线，按住Tab键即可完成全部选中。

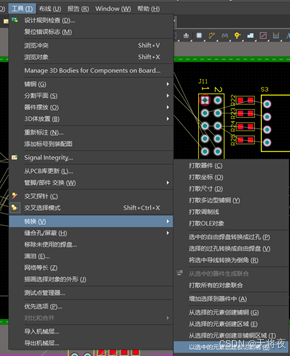

挖孔：选择板框线，点击工具



就可以剪切出来了。
