重力落球法-手指指根检测-缺陷检测

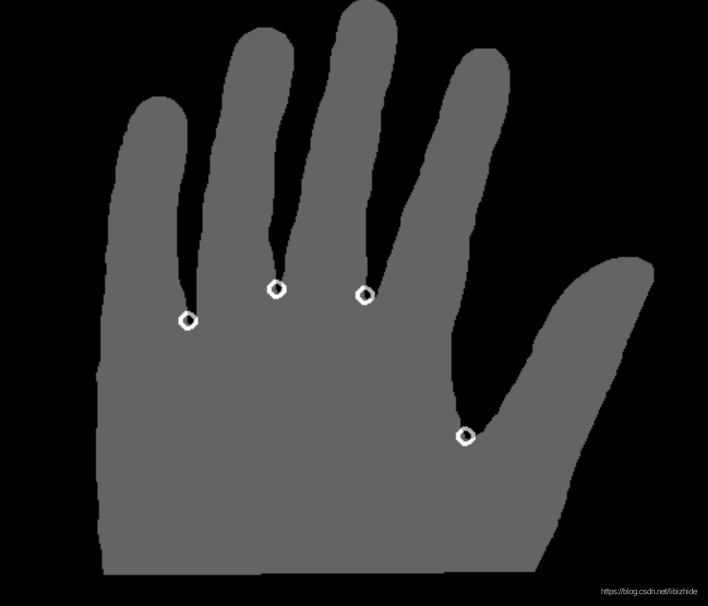

前言：最近写一份代码要对手指指根进行检测，即如下图标出指根：
用了多种方法，效果均不佳，最终自己想了个方法，私命名为重力落球法。

1.手指指根检测的常用方法

1.1凸缺陷检测(找凸包)

<<本部分代码引自：引用一>>
opencv函数原型：

//get hull
vector<int>hull;
vector<vector<Point>>hullS(2);
// Convexity defects
vector<vector<Vec4i>> defects(2);
convexHull( Mat(contours[maxIndex]), hullS[0],false);
convexHull( Mat(contours[maxIndex]), hull,false,false);
//注意convexityDefects中要求hull为vector<int>类型
convexityDefects(Mat(contours[maxIndex]),hull, defects[0]);
vector<Vec4i>::iterator d =defects[0].begin();
while( d!=defects[0].end() )
{
	Vec4i& v=(*d);
    int startidx=v[0];
    Point ptStart( contours[maxIndex][startidx] ); // point of the contour where the defect begins
    int endidx=v[1];
    Point ptEnd( contours[maxIndex][endidx] ); // point of the contour where the defect ends
    int faridx=v[2];
    Point ptFar( contours[maxIndex][faridx] );// the farthest from the convex hull point within the defect
    int depth = v[3] / 256; // distance between the farthest point and the convex hull
    if(depth > 2)
    {
    line( dstImage, ptStart, ptFar, CV_RGB(255,255,255), 2 );
    line( dstImage, ptEnd, ptFar, CV_RGB(255,255,255), 2 );
	circle( dstImage, ptStart,   4, Scalar(255), 2 );
	circle( dstImage, ptEnd,   4, Scalar(255), 2 );
    circle( dstImage, ptFar,   4, Scalar(100), 2 );
    }
d++;
}

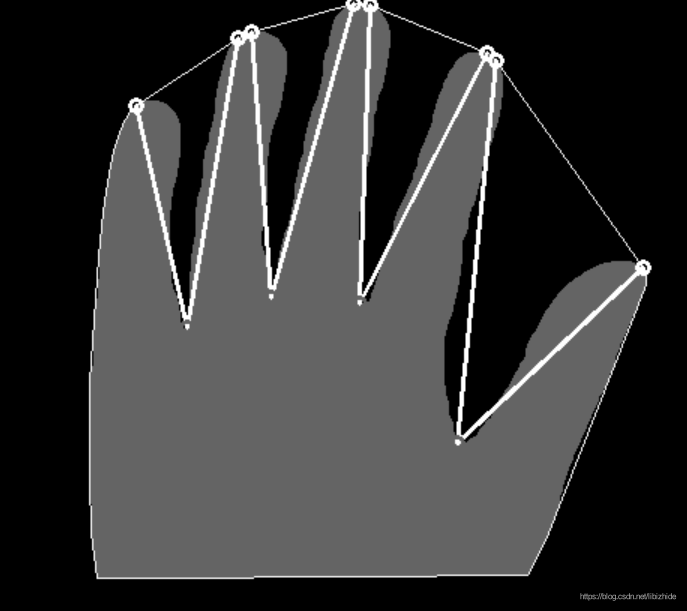

结果：对于图像较为规整的效果好

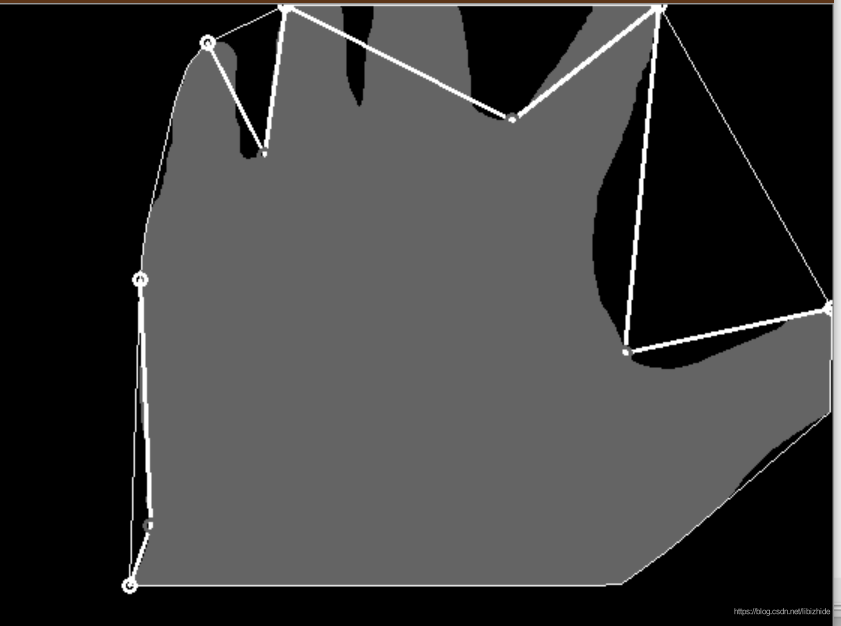

图像不规整的效果则不好:

结果分析:在图像不规整中最初找凸包时出现了问题，手指上部分为平的，未能找到凸包的点，所以部分指根找不全。

1.2径向距离函数

• 方法：找到手掌中心，得到手掌中心到手掌边缘距离的曲线，之后求得四个极小值点就是手指指根所在。
• 问题:该方法的前提要保证手掌轮廓为光滑的，不能有小的缺陷，不然会找出许多极小值点。

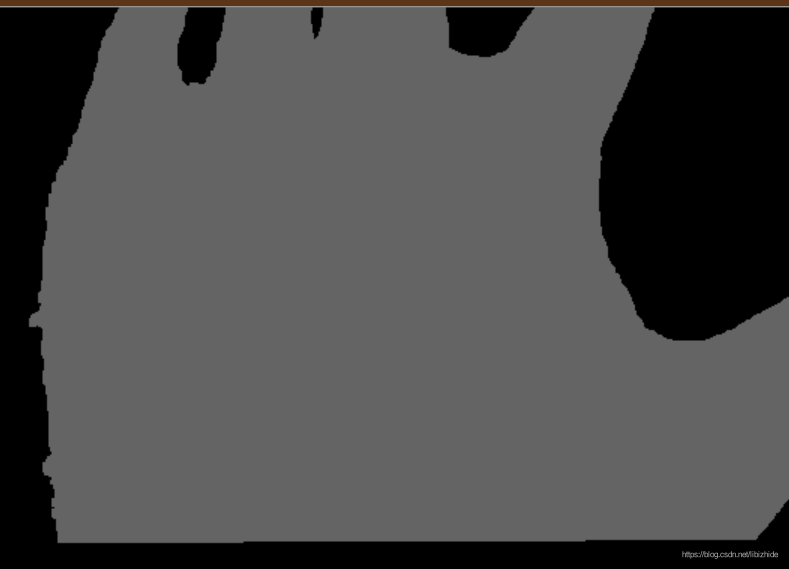

比如下面的图片就存在许多锯齿点：

2.重力落球法

2.1分析

以上问题总结:

• 求图像凸包不准确
• 图像外边缘存在许多小的缺陷，而我们想要的是指关节间的缺陷

于是我们就联想到解决问题的方法类似于现实世界的重力:

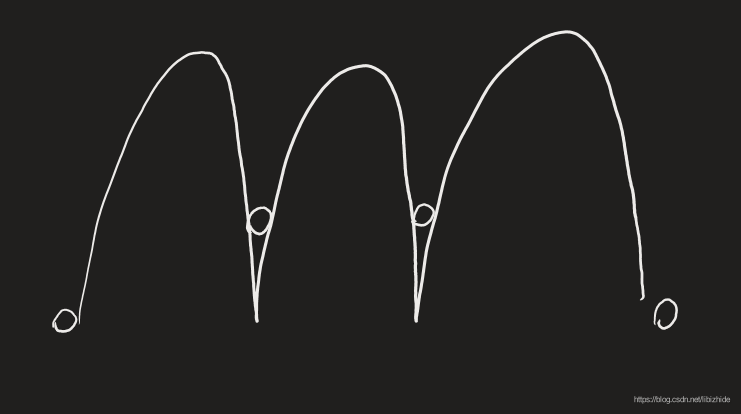

• 在三座山峰中，在天上每隔一定距离扔下一个小球，那么最终这些小球都会落在山坡的谷底。我们这个问题就变成了模拟题。


• 在手指指根检测中，我们也可以运用相同的方法，我们只需要检测最终球的落地就可以知道手指根部在哪里.

问:对于小的缺陷如何解决?

答：增大球的"半径"；

问：用什么来代替一个小球?

答：用一个像素点代表球心，保证半径范围内没有轮廓点；

问:每个小球的间距如何定?

答：小于最小缺陷间距离的1/2；

问:如何模拟小球在重力下的运动?

答：执行循环，判断半径范围外下方，右下方，左下方是否有轮廓点，没有则向那个方向移动。

2.2模拟规则

• 小球：中心为一像素点，保证小球半径内无轮廓点，最初小球中心在图像上边界，小球中心到达图像左右下边界即判断为出界；

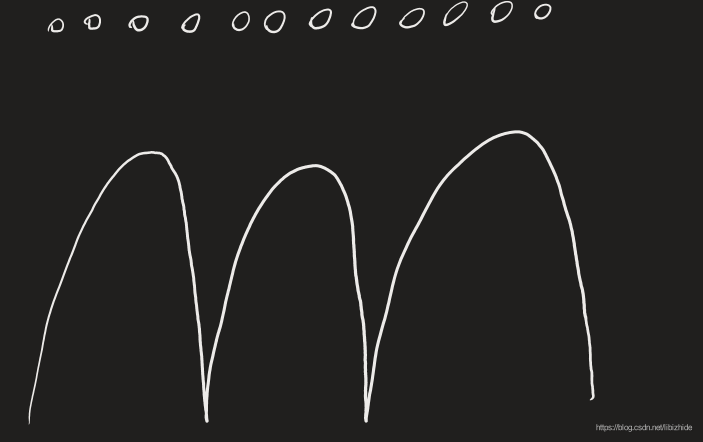

• 小球初始排布：n个小球均匀分布在图像上边界；球间距离小于最小缺陷间距离的1/2；
• 重力规则：小球可以往左，右，下移动，不可以往上移动。
• 移动次序：只要下方可容纳小球，小球向下移动，否则向右移动，若到达右边界不可移动，则向左移动，到左边界不可移动则小球停止移动；

2.3结果

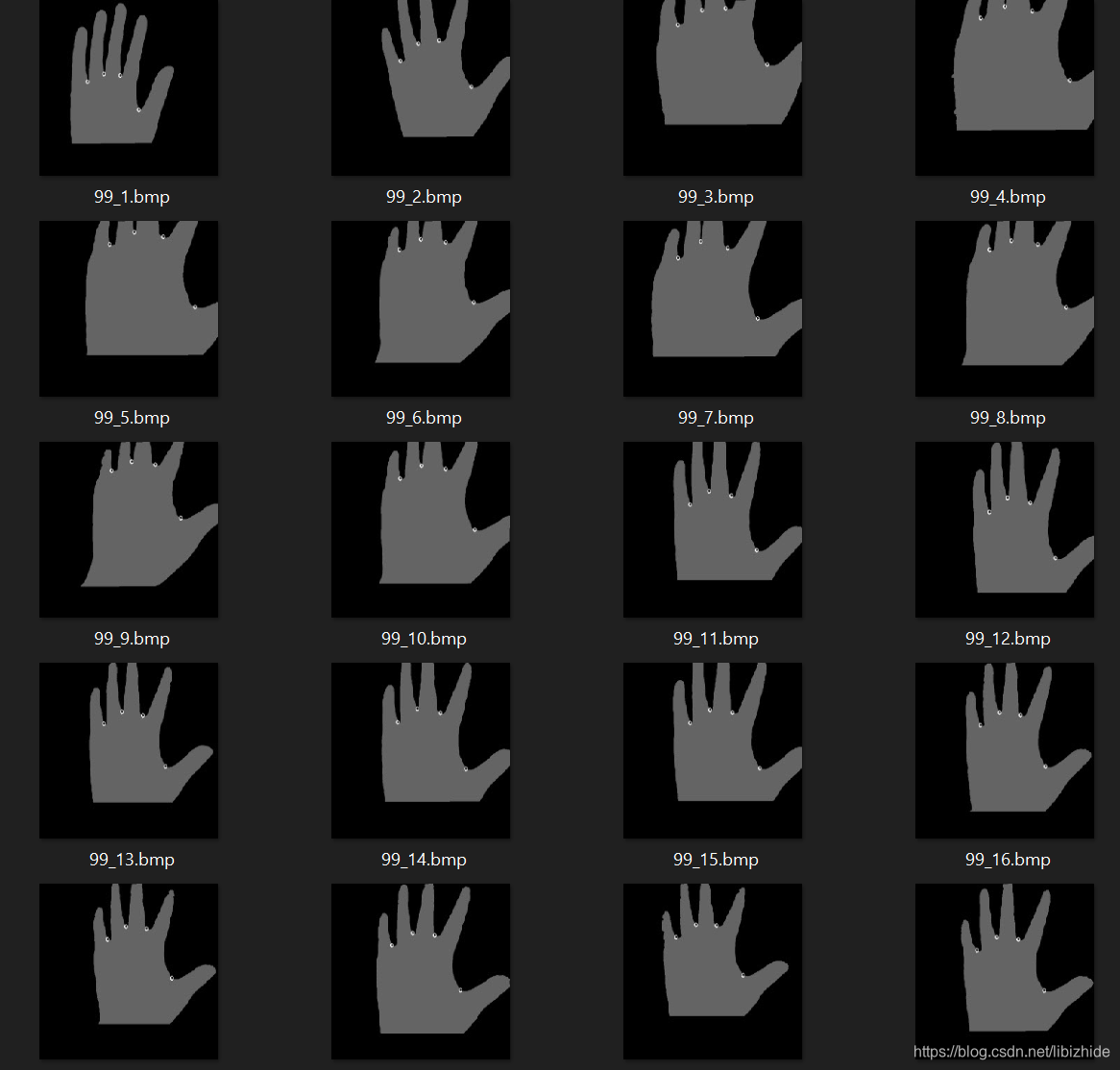

所有图片检测成功
