手指检测心跳设计——接收显示制作篇

最新推荐文章于 2025-04-09 21:40:46 发布
最新推荐文章于 2025-04-09 21:40:46 发布
阅读量4.1k 收藏 11
点赞数 2
分类专栏： 红外 文章标签： 手指心跳检测
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_34445388/article/details/79802075
版权

这个设计，我准备分成两个部分，一个部分负责检测心跳传感器，然后计算心率，通过无线NRF24L01模块发送给另一个部分，另一个部分负责显示和将数据传输到PC端。

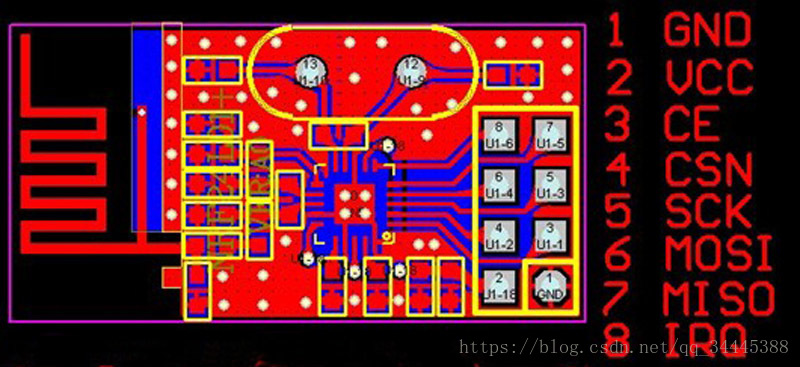

首先，先看看NRF24L01的引脚
这里写图片描述

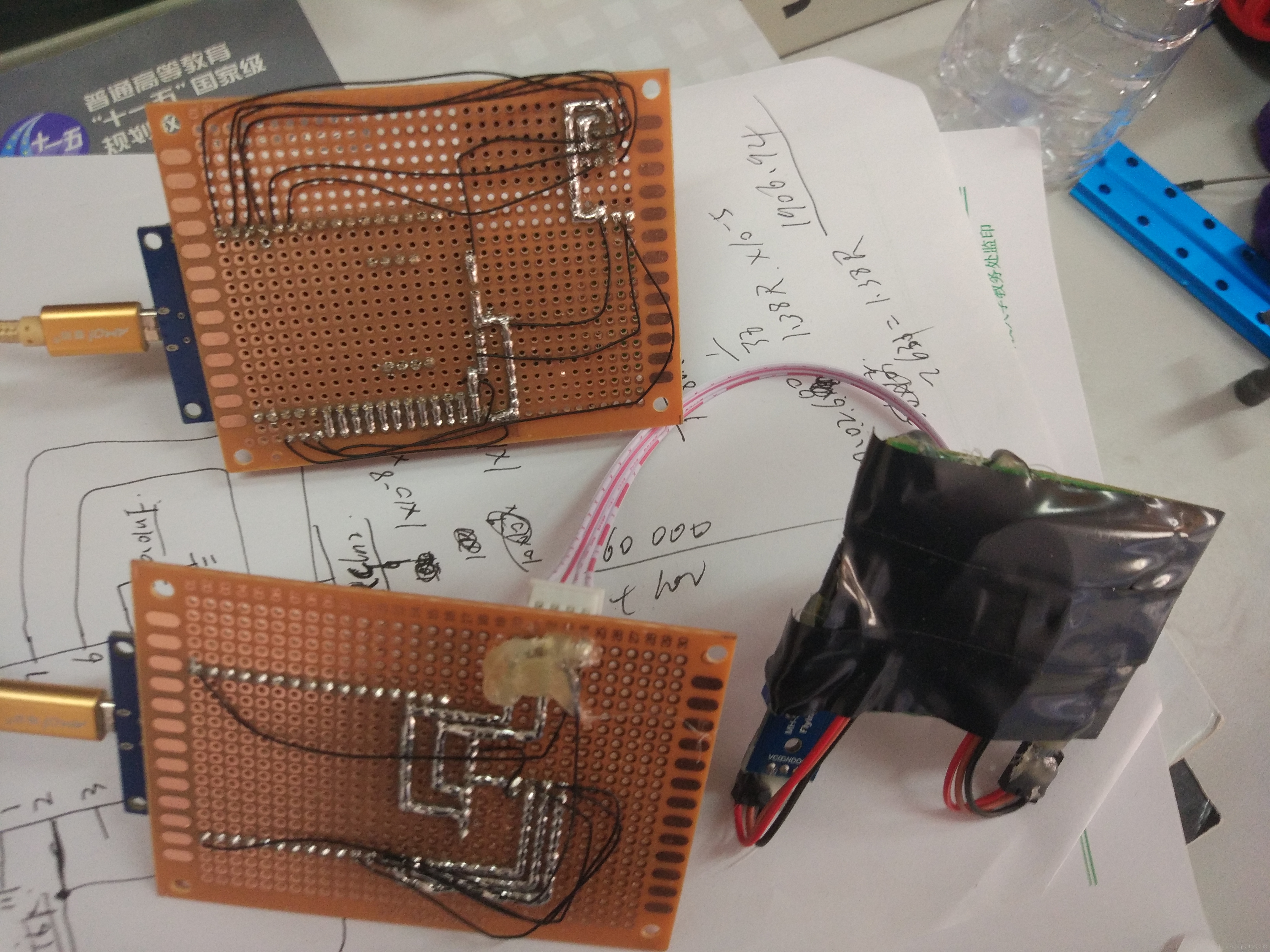

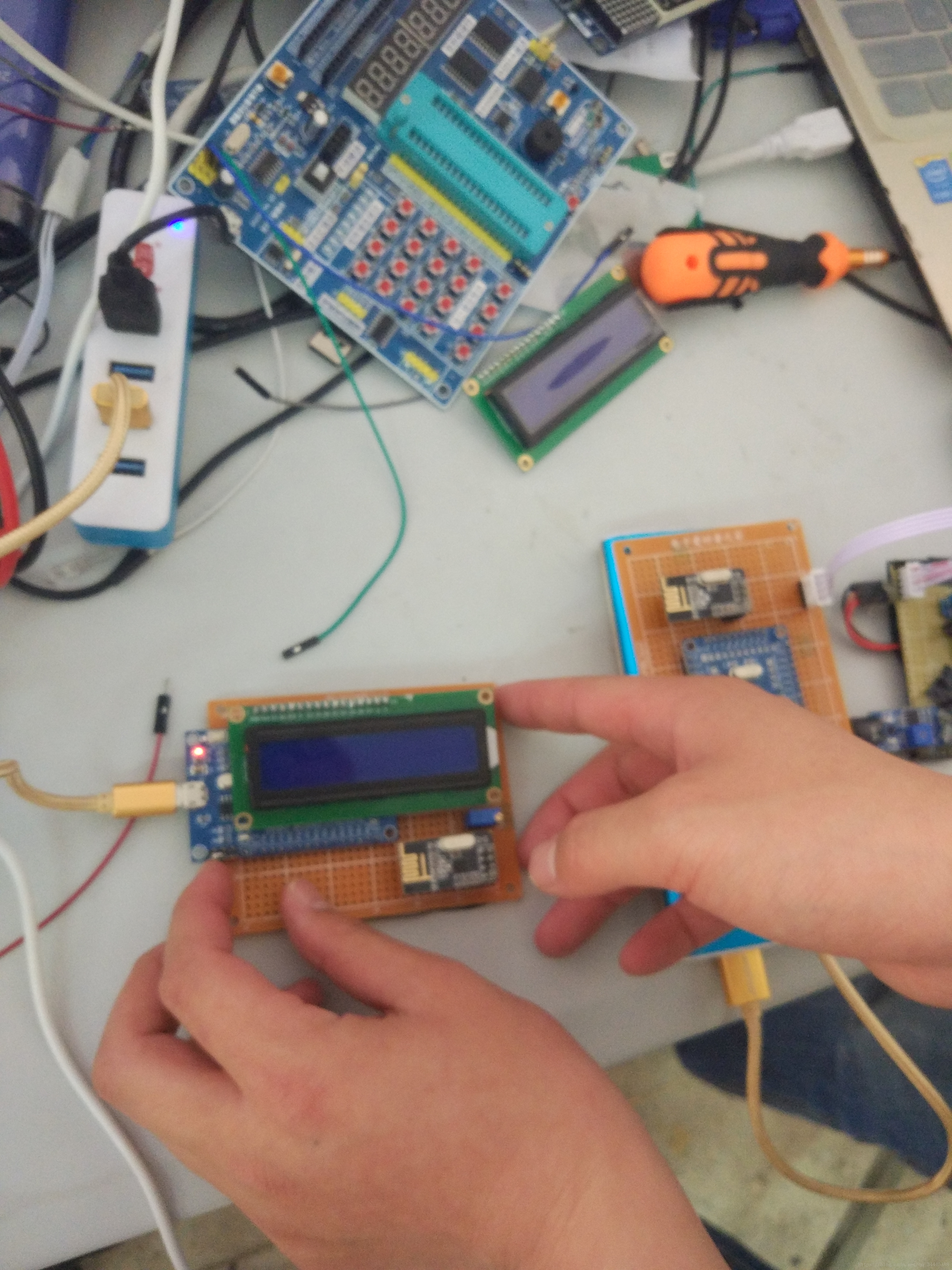

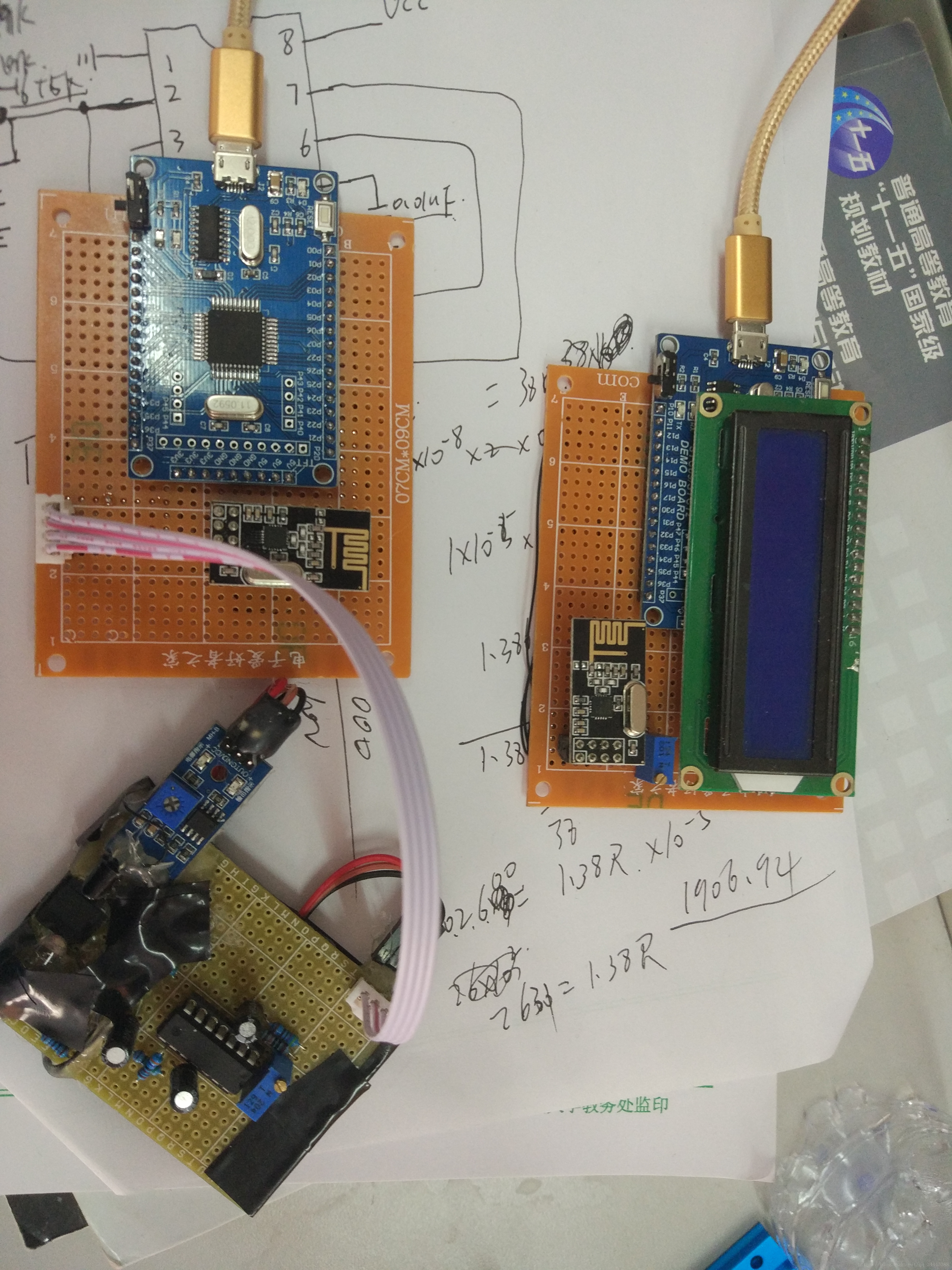

然后就是做好的成品了
这里写图片描述
这里写图片描述
这里写图片描述
走跑停心率曲线图

心跳图
这里写图片描述

我这里程序的检测思路就是，测量这个上升沿。通过计算相隔的时间计算出心率。程序的话可以看下面的程序链接。

https://download.youkuaiyun.com/download/qq_34445388/10324458
