C#运动控制加视觉定位框架，程序用来取放料，控制卡用的是正运动ZMC408CE总线运动控制卡，控制六个电机，XY轴，两个Z轴，两个旋转轴，相机用的是海康，3个海康相机，视觉采取用海康SDK加Halcon动态库开发出来的，支持取料定位，纠偏和放料定位，视觉部分支持产品模板创建和保存，九点标定模板创建和保存，软件框架扩展性比较强，方便学者自己扩展赠送详细讲解教程，带你手把手写代码，从编写思路给你讲起

刚搞定一套基于C#的运动视觉定位系统，六个轴带三台海康相机，从硬件接线到标定算法踩坑无数。这套系统最有趣的是把正运动控制卡的实时性和Halcon的视觉算法揉在一起，就像给机械臂装了个会思考的眼睛。

先说运动控制这块，ZMC408CE卡用EtherCAT总线控制六个轴。初始化时要特别注意轴号的映射关系，否则Z轴和旋转轴容易打架：

//轴号配置字典
var axisConfig = new Dictionary<string, int> {
    {"X轴", 0},
    {"Y轴", 1},
    {"Z1轴", 2},
    {"Z2轴", 3},
    {"旋转1轴",4},
    {"旋转2轴",5}
};

这里用字典管理轴号比直接硬编码强太多，哪天要改轴号配置直接改字典就行，不用满代码找数字。运动指令建议封装成队列发送，避免多线程操作把控制卡搞懵：

//运动指令队列示例
public void MoveAxis(string axisName, double position)
{
    Task.Run(() => {
        var axisNo = axisConfig[axisName];
        Zmc.ZAux_Direct_SetAbsPos(_handle, axisNo, (float)position);
        //等待到位信号
        while(true) {
            int status;
            Zmc.ZAux_Direct_GetAxisState(_handle, axisNo, out status);
            if((status & 0x10) != 0) break; //到位信号检测
            Thread.Sleep(10);
        }
    });
}

注意这个到位检测循环要加超时机制，实战中遇到过传感器故障导致死循环把系统卡死的情况。

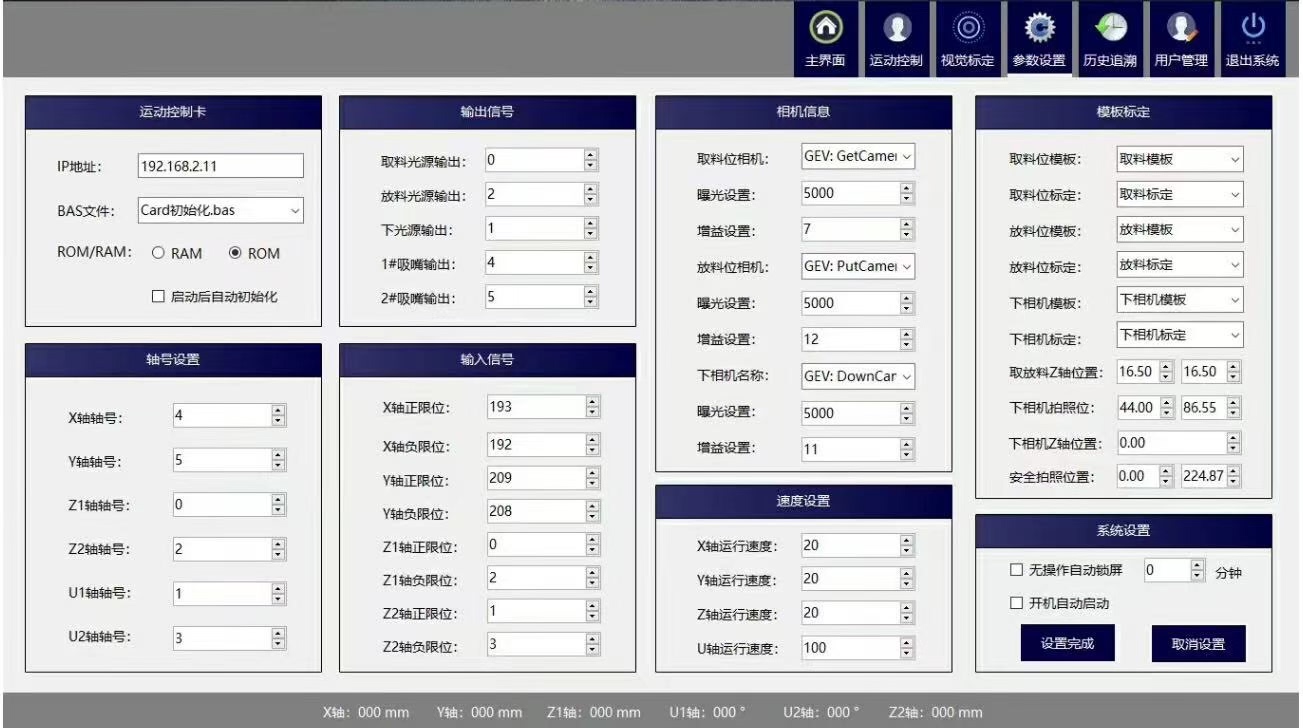

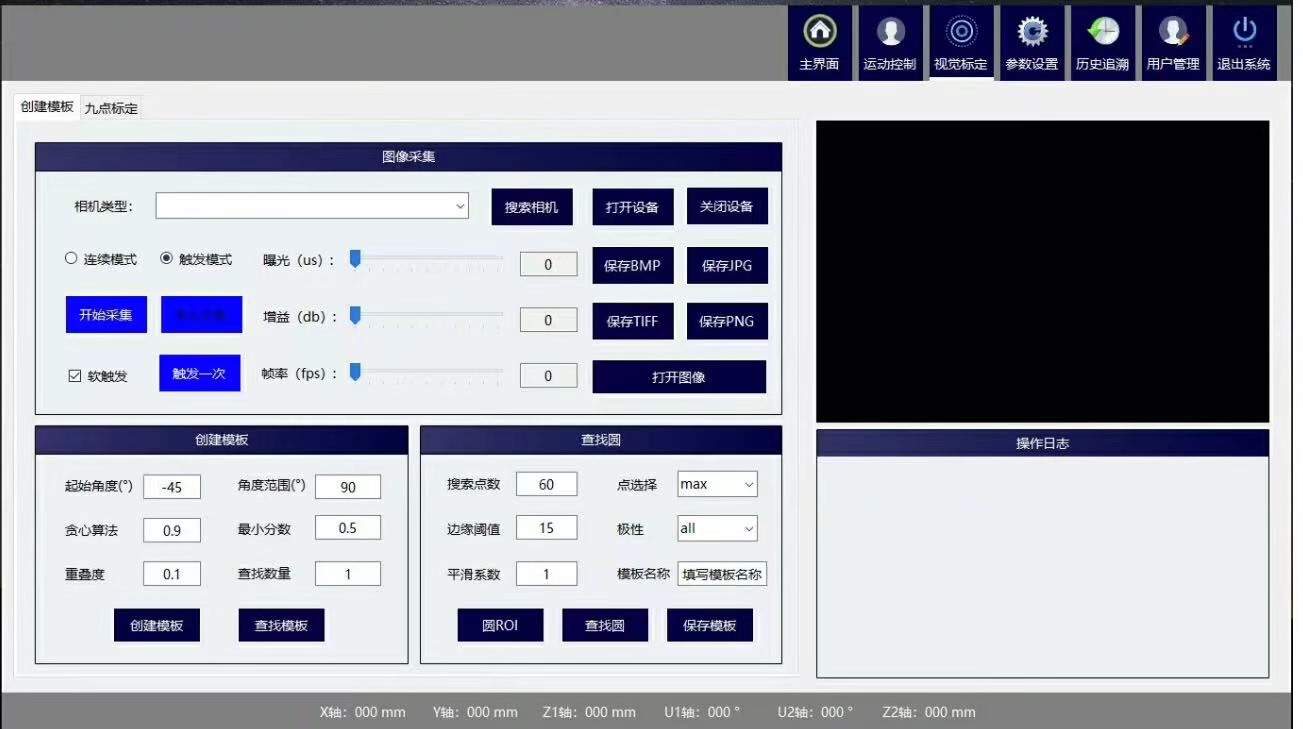

视觉定位是重头戏，海康相机取图用SDK回调机制，比轮询效率高很多。Halcon的模板匹配建议做成可保存的.hobj文件：

//模板保存代码片段
HTuple hv_ModelID;
HOperatorSet.CreateShapeModel(image, 5, 0, 360, "auto", "use_polarity",
    "auto", "auto", out hv_ModelID);
HOperatorSet.WriteShapeModel(hv_ModelID, "template_01.hobj");

九点标定模块最考验耐心，这里分享个坐标转换的实用公式：

像素X = (机械X * a + 机械Y * b + c) / (机械X * g + 机械Y * h +1)
像素Y = (机械X * d + 机械Y * e + f) / (机械X * g + 机械Y * h +1)

标定工具做成可视化界面，用PictureBox显示标定点误差，拖动标定板时实时显示补偿效果，这对调试帮助很大。

系统架构采用模块化设计，核心是消息总线：

//事件总线订阅示例
EventBus.Subscribe<VisionPositionUpdated>(msg => {
    MotionController.Compensate(msg.OffsetX, msg.OffsetY);
});

这样视觉模块和运动模块完全解耦，要加新功能直接订阅事件就行。测试时可单独运行视觉模块模拟运动反馈，提升开发效率。

这套系统最难的不是编码，而是处理机械误差和光学畸变。有个邪门问题困扰了我两天——当Z轴下降时相机图像会轻微抖动，最后发现是电磁阀震动传导到相机支架，换成软管连接才解决。所以做自动化千万别忽视机械结构的稳定性，代码再完美也扛不住硬件抽风。

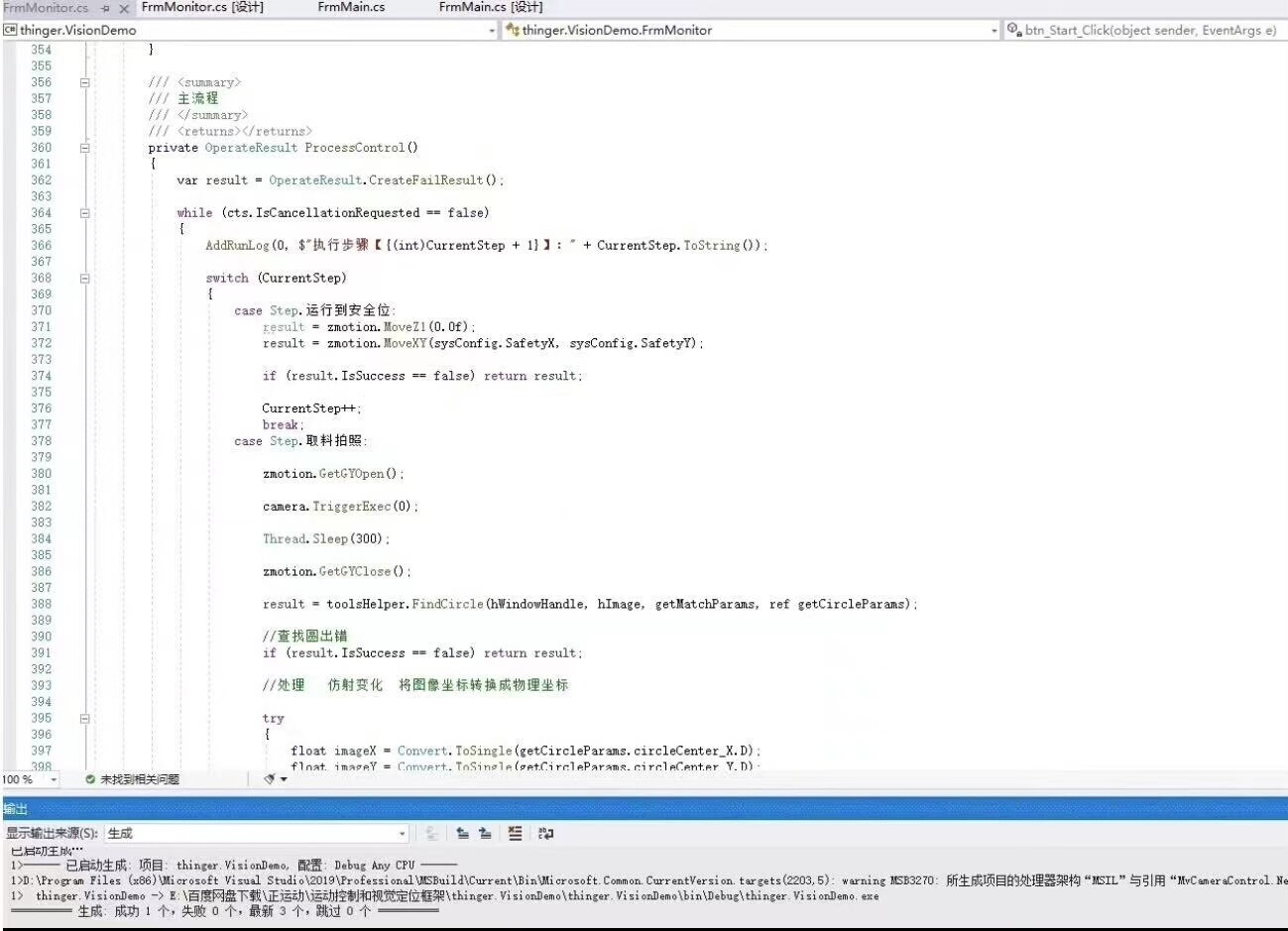

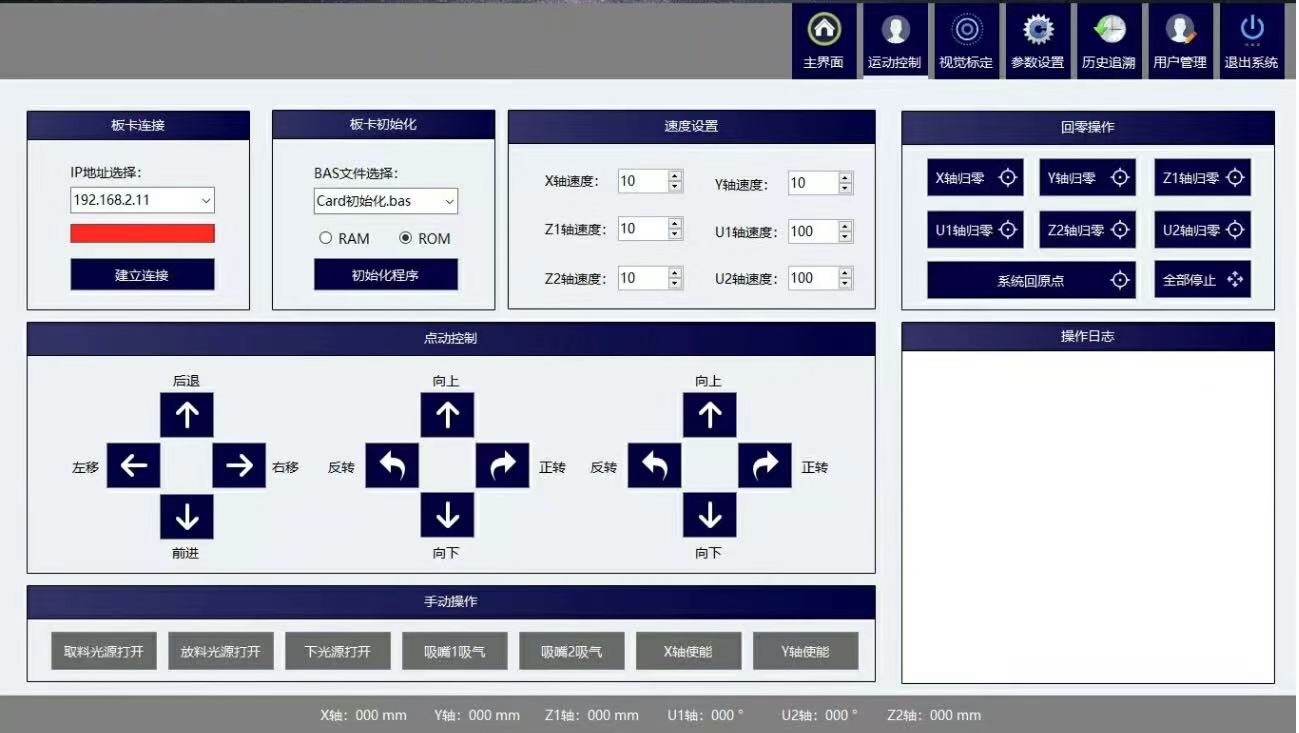

（教程里会手把手教如何用WPF做运动控制面板，怎样用委托解决跨线程更新UI的问题，还有Halcon算子性能优化的七个技巧。毕竟在产线上，100ms的延迟可能就是良品率和废品的区别）
